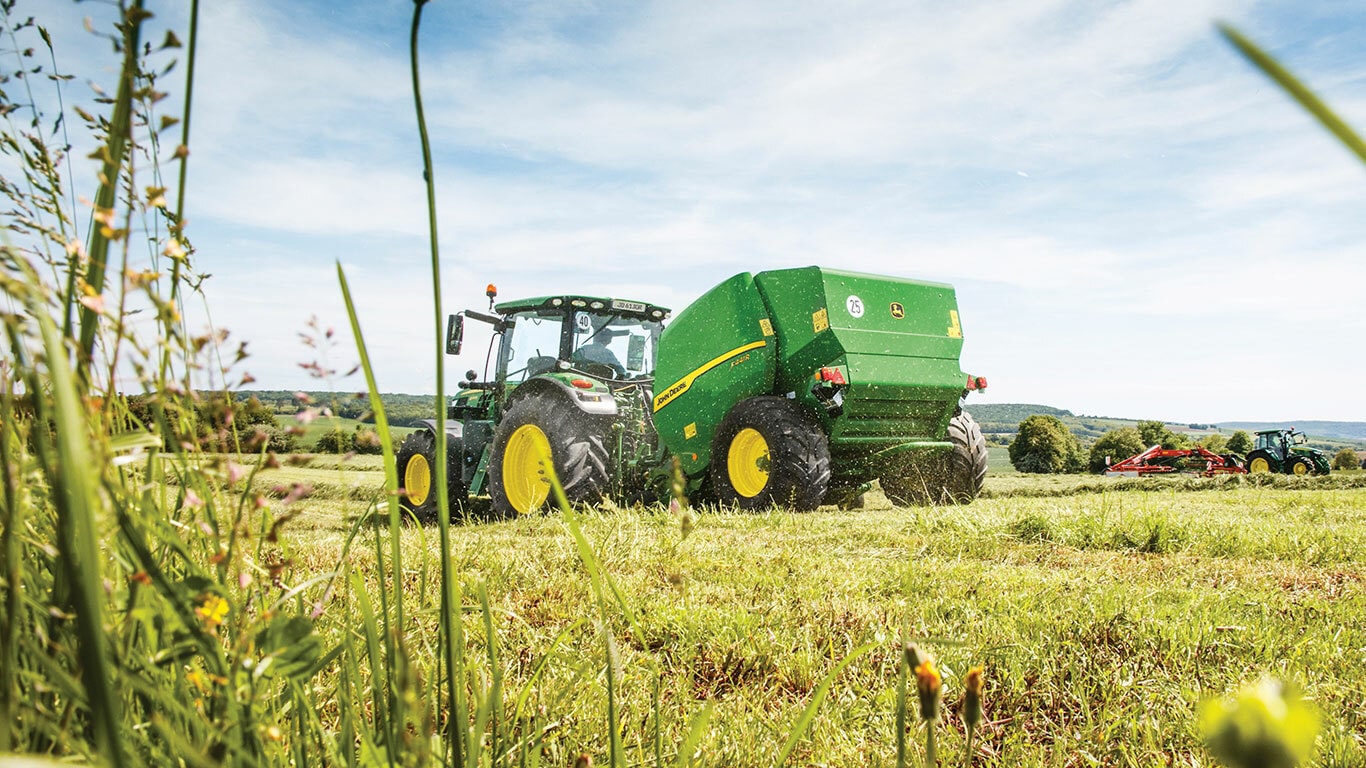

F441RBalenpersen met vaste perskamer
- Gebouwd voor gebruik met grote volumes
- Eersteklas specificatie
- Uitstekend in alle soorten gewassen
BALEN OP GROTE SCHAAL
Ga verder, leg de lat wat hoger - wij leveren hiervoor de balenpers. De F441R: als de balenperstaken fors zijn, en u ze snel moet afronden. Dit is topprestatie in een heavy duty-ontwerp, met de legendarische betrouwbaarheid van een John Deere. Professioneler dan dit wordt het niet.
Hoofdkenmerken
Alles uitklappen
Alles inklappen
Een kabelstripper met een grote diameter en vijf tandenbalken zorgen voor een hoge opraapcapaciteit
Gietijzeren curvebaan verbetert de betrouwbaarheid
MaxiCut™ HC 25 Premium heeft één as voor de rotor en convergerende vijzels
HC-rotor vermindert verstoppingen
Geavanceerd materiaal voor een nauwkeurige snede en een lange levensduur
Individuele mesbeveiliging voor voederoogst van hoge kwaliteit
Mesinschakeling vanaf de BaleTrak™ monitor
Messensets instelbaar vanuit de cabine met MaxiCut HC 25 Premium
Valbodem bestrijkt de volle breedte van de rotor
Parallelle kinematica voorkomt versmalling
Rol met 12 ribben
De aslagers hebben plastic afdichtingen met lippen
De volledig smeerbare aslagers kunnen gemakkelijk vervangen worden
De blauwe en rode rollen zijn versterkt
18e rol
Beschermplaat voor toevoegmiddelen (gemarkeerd in rood) onder de rubberen netrol
De groene kolom geeft de doeldiameter van de balen weer - de zwarte kolom geeft de status van de balendiameter weer
De dichtheid van de balen kan aangepast worden op ISOBUS-monitoren via een proportioneel persdichtheidsventiel
Dempingspoortcilinders
Eenvoudige activatie van Automatic Tailgate
Na slechts één handbediening zorgt het systeem voor de rest
Alle TBA-instellingen kunnen gemakkelijk worden aangepast aan de behoeften van de gebruiker
gull wing openingVleugelvormige deur
Vleugelvormige opening voor eenvoudige toegang
tank van 4-l (1-gal.)
Onafhankelijke instellingen van alle kettingen
Meerdere smeerpunten op één plaats
Standaard smeerpatroon in de stalen buis gestoken
Stalen buis in het smeersysteem gestoken
Smeerinhoud 1200 gram (42,3 oz)
Alle instellingen vanaf het display
Handige plaatsing gereedschapskist
LED-lichten
Camera met hoge definitie
GreenStar™ 3/Gen 4 display met videovoorbereiding
Speciaal scherm met weergave van één camera
Speciaal scherm met weergave van vier camera's
4240 Universeel display met F441R-hoofdpagina
Een speciale kabelboom verbindt de ISOBUS-stekker van de balenpers met het display
GreenStar™ 4240-aansluiting met kabinebekabeling (meegeleverd)
GreenStar™ 4240-aansluiting met kabelboom hoekstijl (meegeleverd)
Even inpluggen en u kunt aan de slag
Aansluiting van de balenpers naar het ingebouwde display in de tractorcabine
Implement display 1100
Alle parameters zijn goed zichtbaar
Aansluiting Werktuigdisplay 1100 met behulp van cabinebekabeling (meegeleverd)
BaleTrak Plus-monitor
Monitorsteun voor John Deere 5XXX-, 6XXX- en 7XXX-tractoren
Universele monitorsteun (behalve voor John Deere tractorseries 5XXX/6XXX/7XXX)
Accukabelboom
Bandenprogramma F441R
600/50R22.5-loopvlak
Speciaal patroon 520/55R22.5
Patroon 500/55-20
16/70-20 V-patroonprofiel
15/70-18-banden
Invoersysteem met hoge capaciteit verhoogt de productiviteit
Pick-upontwerp verhoogt de capaciteit en duurzaamheid
Een kabelstripper met een grote diameter en vijf tandenbalken zorgen voor een hoge opraapcapaciteit
Gietijzeren curvebaan verbetert de betrouwbaarheid
De F441R-balenpers gebruikt de premium pick-up die ook is voorzien op de zeer gespecialiseerde V4X1R-balenpersen met variabele kamer. Om in alle omstandigheden te kunnen worden gebruikt, is de balenpers verkrijgbaar met een breedte van 2 m of 2,2 m.
De pick-up die aangedreven wordt door versterkte kettingen van 19,05 mm, is voorzien van vijf buisvormige tandbalken (vier L-vormige bij de F441M) met een lage rotatiesnelheid. Bij de kabelstrippers met een grote diameter kunnen in de pick-up vijf tandbalken worden gebruikt. De opraapcapaciteit is 25 procent hoger dan bij de F441M. Met extra lagers in de curvebaan, zorgen al deze voorzieningen voor comfortabele, stille ritten en een langere productieve tijd.
Naast de functies met hoge specificaties biedt de F441R kabelstrippers van roestvrij staal, een unicum op de markt. Roestvrij staal biedt de volgende voordelen:
- Geen roest
- Continue gewasaanvoercapaciteit
- Hoge weerstand tegen agressieve toevoegmiddelen zoals propionzuur
De pick-up voor F441R-balenpersen maakt gebruik van een curvebaan, die een betere oplossing biedt voor het oogsten van natte gewassen. Anders dan een ontwerp zonder curvebaan, heeft de pick-up met curvebaan de volgende voordelen:
- Een korte afstand tussen de tanden en de rotor, dus een kleinere deadband.
- Voorkomt afknellen van gewas, geen ophoping in de pick-upcilinders.
Hogere productiviteit en duurzaamheid door HC-rotor
MaxiCut™ HC 25 Premium heeft één as voor de rotor en convergerende vijzels
HC-rotor vermindert verstoppingen
Om de productiviteit ook bij de lastigste zwaden te maximaliseren, is de F441R-balenpers uitgerust met een HC Premium-rotor. Exclusieve convergerende vijzels van 48 cm worden uitgelijnd met de rotor, waardoor de vrije ruimte tussen de pick-uptanden en de rotor wordt verkleind. Het risico op verstoppingen wordt ook verkleind en de gewasoverdracht wordt aanzienlijk verbeterd. Het eenvoudige ontwerp van de HC Premium-rotor beperkt ook het aantal bewegende onderdelen en verhoogt de betrouwbaarheid. Zo wordt de belasting op de rotor bijvoorbeeld over de volledige rotor verdeeld om overhangbelasting op de lagers te vermijden.
Bovendien beschikt de rotor over tanden die gemaakt zijn van Hardox®-beschermplaten die de weerstand tegen slijtage drastisch verhoogt, vooral op zanderige grond (Hardox-beschermplaattanden bieden weerstand die minimaal 80 procent hoger is dan bij traditioneel staal van S700-kwaliteit).
De F441R is alleen beschikbaar met een snij-inrichting, waardoor de ruimte tussen de messen wordt beperkt tot 40 mm of 80 mm.
|
MaxiCut HC 13 Premium | MaxiCut HC 25 Premium |
Aantal messen |
0, 13 |
0, 12, 13, 25 |
Ruimte tussen messen |
80 mm |
40 mm of |
Ideaal gebruik (gewastype) |
Kuilvoer, hooi en stro |
Kuilvoer, hooi en stro |
Hoge snijkwaliteit zorgt voor betere voederkwaliteit
Geavanceerd materiaal voor een nauwkeurige snede en een lange levensduur
Individuele mesbeveiliging voor voederoogst van hoge kwaliteit
De F441R-balenpersen zijn efficiënt bij het maken van balen van een grote hoeveelheid gesneden kuilvoer. De MaxiCut HC 13 Premium en MaxiCut HC 25 Premium zijn voorzien van exclusieve messen van hoge kwaliteit, die diverse voordelen bieden:
- Tot 75 procent flexibiliteit ten opzichte van eerdere generaties messen om het risico dat een mes breekt te verkleinen.
- Meer hardheid biedt een betere snijkwaliteit en duurzaamheid van de messen.
Een set messleuf opvulplaten wordt standaard meegeleverd bij alle machines met snij-inrichting. Wanneer de MaxiCut HC Premium pick-up zonder messen wordt gebruikt, kunnen stof en afval van de oogst de messleuven vullen. Dit belet de terugkeer van de messen naar de snijpositie. De verstopping moet met de hand worden verwijderd om de messen vrij te maken.
De opvulplaten voor de messleuven nemen de plaats van de messen in als er geen gewas wordt gesneden. De gaten in de valbodem worden gevuld, waardoor de messen snel weer kunnen worden geactiveerd. Tijdens het snijden worden de mesgleuf-vulplaten opgeslagen en vergrendeld in een handige beugel aan de rechterkant van de balenpers.
Het aantal messen kan vanuit de cabine worden gekozen om de productieve tijd te verlengen
Mesinschakeling vanaf de BaleTrak™ monitor
Messensets instelbaar vanuit de cabine met MaxiCut HC 25 Premium
De F441R kan voor uiteenlopende soorten gewas worden gebruikt, waarbij de messen kunnen worden ingeschakeld of verwijderd. Wat het type rotor of monitor ook is, deze functie kan eenvoudig worden bediend vanuit de cabine.
Bij het gebruik van de MaxiCut HC 25 Premium-snij-inrichting kunnen gewassen tot wel 40 mm worden gesneden, maar slechts de helft van de messen kan worden ingeschakeld. Dit systeem stelt twee verschillende messensets voor dezelfde snijbreedte voor, zodat landbouwers langer scherpe messen kunnen gebruiken. Door scherpe in plaats van botte messen te gebruiken, kan het brandstofverbruik met wel 10 procent worden beperkt.
Valbodem kan ook de ergste verstoppingen verwijderen
Valbodem bestrijkt de volle breedte van de rotor
Parallelle kinematica voorkomt versmalling
Hoe ervaren de bestuurder ook is, er kunnen altijd verstoppingen optreden, vooral als er sprake is van grote kuilvoerzwaden. De F441R is standaard uitgerust met een valbodemontstoppingssysteem. De valbodem van de F441R heeft exclusieve voordelen zoals:
- Volle-breedteontwerp - door de volledige breedte van de pick-up te bestrijken, is het toestel in staat om verstoppingen te verwijderen, ook als deze zich onder de convergerende vijzels bevinden.
- Parallelle kinematica - geen scharnier voor of achter betekent: geen versmalling. De F441R valbodem biedt bij inschakeling een constante vrije ruimte van 40 mm door het invoerkanaal. Dit is voldoende om de gewassen te decomprimeren en gewasverlies te voorkomen.
Ongeacht het type snij-inrichting of monitor dat wordt gebruikt, kan het ontstoppingssysteem van de valbodem eenvoudig worden bediend vanuit de cabine.
Hardox is een handelsmerk van SSAB Technology AB.
De versterkte balenkamer biedt dichtheid, duurzaamheid en capaciteit voor meerdere gewassen
Fabricage van de rollen geeft lange levensduur
Rol met 12 ribben
De aslagers hebben plastic afdichtingen met lippen
Om rollen van hoge kwaliteit te bieden, bestaan de F441R-rollen niet uit twee halve schijven die aan elkaar gelast zijn. John Deere gebruikt uitsluitend buizen met 12 ribben zodat het gewas beter wordt vastgegrepen. Vergeleken met rollen met 10 ribben biedt de oplossing met 12 ribben tot 20 procent meer contactpunten met de baal voor een constante baalrotatie, zelfs in zeer droge omstandigheden.
Het speciale fabricageproces geeft een nauwkeurige cilindervorm die vibraties voorkomt.
De volledig smeerbare aslagers kunnen gemakkelijk vervangen worden
Alle rollen worden gemonteerd op grotere aslagers met een diameter van 50 mm en een breedte van 90 mm, of een diameter van 55 mm met een breedte van 100 mm. Aan de linkerkant van de machine is de asbelastingscapaciteit met 20 procent verhoogd en aan de rechterkant met 35 procent. Alle aslagers kunnen gesmeerd worden. Bovendien beschermt een afdichting met lippen in de vertragingsbocht het lager tegen vuil, vocht en sap van kuilvoer.
Om de duurzaamheid van de machine te verbeteren, hebben rollagers 20 procent meer belastingscapaciteit aan de linkerkant van de machine en 35 procent meer aan de rechterkant dan de vorige series balenpersen.
Specifieke rollen vangen de druk op
De blauwe en rode rollen zijn versterkt
Alle rollen zijn gemaakt van geüpgraded staal met een 20 procent hogere elasticiteitsgrens. Afhankelijk van de positie dragen niet alle rollen dezelfde belasting.
- De rollen met nummer 14 en 17 (blauw) dragen de belasting van de hoofdaandrijving over op de secundaire kettingen (voorste balenkamer en laadklep) en het onderste rollenpaar met nummer 10 en 11 (rood) draagt het meeste gewicht van de balen. Door deze specifieke belasting hebben deze rollen een hogere dikte van 4 mm in plaats van 3,2 mm om druk tot 7,5 ton aan te kunnen. Ze worden op specifieke assen gebruikt om de vereiste duurzaamheid te bereiken.
18e rol
18e rol
Om de capaciteit voor meerdere gewassen bij heel droge gewassen te vergroten, is de balenpers uitgerust met een 18e rol die de capaciteit van de baalvorming in de kamer verder verhoogt. De verbeterde krachtoverdracht tussen de kamer en de baal verhoogt ook de totale efficiëntie van de machine en verlaagt het brandstofverbruik met ongeveer 7 procent.
Beschermplaat voor toevoegmiddelen vergroot de bevestigingsefficiëntie in extreme omstandigheden
Beschermplaat voor toevoegmiddelen (gemarkeerd in rood) onder de rubberen netrol
Een optionele beschermplaat voor toevoegmiddelen kan worden toegevoegd aan het netwikkelsysteem. De beschermplaat beperkt het netwikkelproces door de gewasprojectie tegen de rubberen rol van het netsysteem te stoppen.
De beschermplaat is met name efficiënt bij het balen maken van erg natte gewassen of bij gebruik van toevoegmiddelen (die het plakeffect van de gewassen vergroten).
Onafhankelijke aanpassing van de baalgrootte en -dichtheid
De groene kolom geeft de doeldiameter van de balen weer - de zwarte kolom geeft de status van de balendiameter weer
De dichtheid van de balen kan aangepast worden op ISOBUS-monitoren via een proportioneel persdichtheidsventiel
De balenpersen geven de operators de mogelijkheid om de hoeveelheid materiaal te maximaliseren of te minimaliseren, afhankelijk van de transport- en opslagbehoeften. De baaldiameter kan eenvoudig aangepast worden van 1,25 m tot 1,35 m vanaf de monitor. De instelling (zeven stappen) maakt een nauwkeurige, snelle keuze mogelijk. De baaldiameter wordt gecontroleerd door contactloze sensoren, voor een lange duurzaamheid en een foutloze monitoring.
De dichtheid en grootte van de balen zijn niet direct gekoppeld aan de F441R en C441R balenpersen. Afhankelijk van het gewastype kan de bestuurder een baal met kleinere diameter en hoogste dichtheid kiezen, een baal van 1,3 m met hogere dichtheid, of een grote diameter met lage dichtheid. Een drukmanometer aan de voorzijde van de balenpers of op de monitor meet de dichtheid en is aangesloten op de leiding voor de dichtheid. De dichtheid kan eenvoudig aangepast worden vanaf de monitor op een ISOBUS-balenpers of met een knop op het zwarte voorste grid. Gereedschap is niet nodig.
De leiding voor de dichtheid is een gesloten en afgezonderde kring, zonder een doorlopende oliestroom die extra stroom verbruikt.
De dichtheidsbooster is standaard geïnstalleerd op de F441R-balenpers. Het hydraulisch apparaat handhaaft gedurende het volledige baalproces een hoge hydraulische druk in de dichtheidsbeugel, zelfs als een trekker met een verminderd hydraulisch vermogen wordt gebruikt.
Dankzij de dichtheidsverhoger blijft de persklep van het begin van de baalvorming tot het einde van het samenbindproces stevig gesloten. Hierdoor worden de dichtheid en het gewicht van de baal verhoogd. Het effect van de dichtheidsverhoger is vooral goed te zien bij kleine balen van 1,25 m.
Door de hoeveelheid lucht te beperken, wordt ook de kwaliteit van de voederoogst aanzienlijk verhoogd.
Dempingspoortcilinders
Dempingspoortcilinders
De poorten worden geopend en gesloten door gedempte cilinders, die simultaan voor snelle cycli zorgen van ongeveer 6 seconden voor het openen en sluiten van de poort (kan afhankelijk zijn van de hydraulische capaciteit van de tractor) en opstoppingen minimaliseren op het einde als gevolg van de inertie van de poort. Er wordt een hoge productiviteit gehaald terwijl de belasting van de machine wordt verlaagd.
De rijervaring vereenvoudigen met geautomatiseerde balenpersprocessen
Automatic Tailgate verbetert het bestuurderscomfort
Eenvoudige activatie van Automatic Tailgate
Om het balenpersproces te vergemakkelijken, is er nu een optie voor een Automatic Tailgate beschikbaar op ISOBUS-F441R-balenpersen (niet beschikbaar bij de BaleTrak™ Plus-monitor).
Met de Automatic Tailgate-optie hoeft de bestuurder niet automatisch de achterklepcycli te beheren; zodra het bindproces is voltooid gaat de achterklep automatisch open. Zodra de baal is gekiept (het uitwerpen van balen wordt geregeld door een sensor op het losplatform), sluit de achterklep automatisch, waarna er snel aan de bestuurder doorgegeven wordt dat hij/zij de kamer opnieuw kan vullen. Automatic Tailgate bespaart tot 1.000 handmatige handelingen voor de bestuurder (60 balen per bedrijfsuur, twee handmatige handelingen per baal, 8 werkuren per dag), wat zorgt voor een verbeterd bestuurderscomfort.
Bij het werken op hellingen kan Automatic Tailgate eenvoudig voor enkele balen worden uitgeschakeld door de pauzemodus in te schakelen. Ongeacht de omstandigheden kan de bestuurder snel de controle weer overnemen door de SCV van de tractor aan te raken, zonder dat er vanaf het display losgekoppeld hoeft te worden. De bestuurder kan dan de balenpers op de traditionele manier bedienen zonder dat de laadkleppositie vanaf het display beheerd hoeft te worden.
Automatic Tailgate vereist geen specifieke of extra tractorfuncties, zoals laadsensoren of PowerBeyond-uitrusting. Omdat het systeem gebruik maakt van een voortdurende oliestroom (zeer gelimiteerd vermogensverbruik als de SCV juist staat afgesteld), kan Automatic Tailgate gebruikt worden met oudere tractors of instapmodellen.
Automatic Tailgate heeft geen invloed op tractorbeweging en stopt de tractor niet wanneer de balenkamer is gevuld. Het vereist de losplatform-optie om het proces van balen kiepen goed te kunnen beheren.
Tractor Baler Automation (TBA) maakt het balenpersen eenvoudiger
Na slechts één handbediening zorgt het systeem voor de rest
Alle TBA-instellingen kunnen gemakkelijk worden aangepast aan de behoeften van de gebruiker
Alle ISOBUS-F441R-balenpersen worden standaard met de TBA-modus geleverd (niet beschikbaar bij de BaleTrak Plus-monitor). Er is geen extra activeringssleutel voor de balenpers nodig. De TBA maakt het balen maken eenvoudiger dan ooit door het grootste deel van het balenpersproces te beheren. Dit biedt bestuurders de volgende voordelen:
- Een hoog comfortniveau bij het balenpersen: er is slechts één handeling nodig om balen te maken in plaats van vier, waardoor er tot 2.000 minder handmatige handelingen per dag nodig zijn.
- Het foutloos maken van balen: zelfs na 10 werkuren vergeet het systeem geen enkele actie; een groot voordeel voor een onervaren bestuurder.
- Constante baalkwaliteit: dezelfde diameter, baal na baal.
- Constante productiviteit: geen verminderde efficiëntie vanwege vermoeidheid van de bestuurder.
Wanneer het systeem samen met een John Deere ISOBUS-tractor, elektrische SCV (E-SCV) en IVT™ wordt gebruikt, is het in staat om:
- de tractor te stoppen wanneer de baalmaat is bereikt
- de achterwand te openen
- de achterwand te sluiten wanneer de baal is gelost
De enige overblijvende handeling is om de omkeerinrichting vooruit te zetten en te sturen.
Wanneer de tractor van John Deere niet is uitgerust met IVT (bijv. met PowrQuad™-transmissie of DirectDrive), maar voorzien is van E-SCV en ISOBUS, kan het openen en sluiten automatisch worden geregeld.
Door een enkele aanraking van de SCV, de remmen of de omkeerinrichting, wordt de automatisering uitgeschakeld. Op dezelfde manier kan het geautomatiseerd openen en sluiten tijdelijk worden gestopt als er wordt gelost op heuvelachtig terrein. TBA vereist geen extra SCV-stekkers of functies zoals laadsensoren of PowerBeyond.
TBA vereist een losplatform-optie om balenpersprocessen goed te kunnen beheren. Het TBA-systeem kan volledig worden ingesteld overeenkomstig de behoeften van de bestuurder. De acceleratie- en deceleratietijd kunnen gemakkelijk vanaf de monitor worden aangepast.
Zelfs als er geen activeringssleutel vereist is aan de balenperszijde, kan een activeringssleutel verplicht zijn, afhankelijk van de specificaties van de John Deere-tractor.
Gemakkelijker onderhoud voor minder stilstandtijd
Zijpanelen uit één stuk bieden gemakkelijke toegang tot onderdelen
gull wing openingVleugelvormige deur
Vleugelvormige opening voor eenvoudige toegang
De F441R bevat een zijpaneel uit één stuk met een vleugelvormige opening om volledige toegang te bieden tot de zijonderdelen van de balenpers. Er hoeven verder geen afdekkingen te worden verwijderd om de balenpers te onderhouden.
De zijpanelen van de F441R zijn vervaardigd van dubbelhuidig kunststof dat zowel stevig als duurzaam is. De gascilinders ondersteunen de paneelbeweging en vergrendelen het paneel veilig in de bovenste stand. Ook kleinere bestuurders kunnen het paneel gemakkelijk openen en sluiten dankzij de geïntegreerde handgreep. De binnenhuid (zwart) is speciaal ontworpen om gewasophoping te beperken.
De onderdelen gaan langer mee dankzij de automatische smering van de ketting
tank van 4-l (1-gal.)
Onafhankelijke instellingen van alle kettingen
De F441R-balenpersen bieden standaard automatische kettingsmering, waardoor de levensduur van de balenpers wordt verlengd.
Dit systeem bevat een grote tank van 4 liter (1,05 gal.), die voor autonomie zorgt. De pomp stuurt continu olie naar alle kettingen zodra de PTO (Power Take-Off) wordt ingeschakeld. De hoeveelheid kan afzonderlijk en nauwkeurig worden ingesteld. De volumetrische pomp zorgt ervoor dat elke ketting goed wordt gesmeerd, ongeacht of deze zich op enkele centimeters (inches) van de pomp bevindt of verder weg.
Dit systeem is ontworpen om te worden gebruikt in combinatie met de meervoudige biosmeerolie van John Deere, die verkrijgbaar is via het onderdelenkanaal.
Smeerblok bevat de meeste smeerpunten
Meerdere smeerpunten op één plaats
De F441R is standaard uitgerust met een smeerblok. De meeste smeerpunten zijn te vinden bij de smeerblokken, die smeer voor de lagers afgeven. De uitvaltijd wegens dagelijks onderhoud wordt aanzienlijk beperkt terwijl het comfort voor de bestuurder wordt verhoogd.
Automatisch vetsmeersysteem met patroon vormt een betaalbare en gebruiksvriendelijke oplossing
Standaard smeerpatroon in de stalen buis gestoken
Stalen buis in het smeersysteem gestoken
De F441R kan als optie worden geleverd met een automatische vetpomp, die gebruik maakt van een patroon en die dagelijks onderhoud overbodig maakt. De pomp wordt hydraulisch bediend en stuurt elke keer als de persklep wordt geopend een instelbare hoeveelheid vet naar de tussensmeerblokken.
Het systeem kan gemakkelijk worden gevuld door een standaard smeerpatroon (400 g) [14,1 oz] in de stalen buis te steken. Dit systeem vormt een schone en efficiënte oplossing, die twee tot zeven dagen autonoom kan werken.
Als de patroon leeg is, wordt de bestuurder met een mechanische visuele indicator op het frontpaneel van de balenpers gewaarschuwd dat de patroon moet worden vervangen.
OPMERKING: Opmerking: dit toestel is compatibel met alle typen monitors en hoeft niet te zijn voorbereid voor ISOBUS.
ISOBUS automatisch vetsmeersysteem met tank voor geavanceerde instellingen en hoge autonomie
Smeerinhoud 1200 gram (42,3 oz)
Alle instellingen vanaf het display
Voor veeleisende gebruikers kan de F441R uitgerust worden met een heel specifiek, automatisch vetsmeersysteem. De pomp smeert met het smeerpatroon alle punten die dagelijks onderhoud vereisen. Deze optie heeft tal van voordelen:
- Hoge autonomie, met 1200 g (42,3 oz) vet (drie standaardpatronen). Bijvullen is slechts eenmaal per week tot eenmaal per maand nodig.
- Bijvullen is mogelijk via het standaardsmeerpunt.
- Bijvullen is mogelijk via een speciale stop met een hoge doorvoer, waardoor stilstand wordt beperkt (pomp voor snel bijvullen verkrijgbaar als werktuig).
- De smeer- en niet-smeertijden kunnen worden ingesteld vanaf de monitor.
- Het vetsmeersysteem kan vanaf de monitor worden ingeschakeld.
- De status van het smeerproces wordt weergegeven op de monitor.
Dit toestel maakt gebruik van een elektrische pomp en een ISOBUS-monitor. Deze optie is niet beschikbaar met de opties BaleTrak™ Plus-monitor of werktuigdisplay 1100.
Gereedschapskist vergemakkelijkt het onderhoud
Handige plaatsing gereedschapskist
Een gereedschapskist is als optie beschikbaar voor F441R balenpersen. Hierin kan gereedschap worden bewaard dat veel wordt gebruikt om de balenpers te onderhouden, zoals een vetpomp, steeksleutels of schroevendraaiers. De gereedschapskist bevindt zich op een gemakkelijke plaats aan de voorzijde van de balenpers.
Vision-pakket verbetert de bestuurderservaring bij het balen maken
LED-lichten
Camera met hoge definitie
GreenStar™ 3/Gen 4 display met videovoorbereiding
Bestuurders kunnen duidelijker en gemakkelijker met een videocamera het balenpersproces in de gaten houden op de F441R balenpersen.
De in de fabriek gemonteerde camera biedt:
- Hogere resolutie met 77 procent meer pixels
- Grotere kijkhoek van 120 graden in plaats van 90 graden
- Nachtbeelden dankzij infrarood LEDs
- Betere zichtbaarheid in zeer lichte of contrastrijke omgevingen
- Geïntegreerd verwarmingssysteem dat voorkomt dat dauw op het scherm neerslaat en het scherm verduistert
- Lange kabelboom van 10 meter voor gebruiksgemak
De camera is gericht op het losproces van de balenpers op de F441R.
Speciaal scherm met weergave van één camera
Speciaal scherm met weergave van vier camera's
Als u uw John Deere tractor niet gebruikt in combinatie met het 4240 Universal Display of het GreenStar 3/Gen 4 geïntegreerde CommandCenter™ systeem, is er een speciaal scherm verkrijgbaar.
- Helder beeld met 17,8-cm 16/9 kleurenscherm in hoge resolutie
- Compatibel met tot vier camera's met functie voor het opdelen van het scherm of schakelen tussen weergaven
- Aanpasbare helderheid en aanpasbaar contrast zorgen voor optimale weergave
- Antireflectiescherm vermindert schittering
Regeling van de instellingen vanuit de cabine, met verscheidene monitoren
4240 Universal Display vergroot het bestuurderscomfort
4240 Universeel display met F441R-hoofdpagina
Een speciale kabelboom verbindt de ISOBUS-stekker van de balenpers met het display
GreenStar™ 4240-aansluiting met kabinebekabeling (meegeleverd)
GreenStar™ 4240-aansluiting met kabelboom hoekstijl (meegeleverd)
De F441R kan worden geleverd met verschillende monitors. Uit het topsegment van de balenpersreeks kan de 4240 Universal Display worden besteld. Deze monitor biedt een kleurendisplay met een diagonale grootte van 21,5 cm. Het touchscreen biedt een intuïtieve en gebruikersvriendelijke interface waarmee gebruikers eenvoudig de volgende instellingen kunnen aanpassen en beheren:
- Instellingen en status baaldiameter
- Instellingen en status baaldensiteit
- Positie persklep en baal
- Instellingen en status touw/net
- Beheer en status val bodem
- Beheer en status messen
- Automatisch achterklepbeheer
- Tractor-balenpers-automatisering
- Achteruitrijcamerabeheer (speciale kabelboom moet worden toegevoegd)
- Smeerparameters en -status indien er voor de automatische smeeroptie wordt gekozen
- Balenteller (99 terug te zetten opties plus een optionele teller voor het totale aantal balen)
- Video (wanneer dit wordt aangesloten op de hoekstijl van de cabine van een John Deere tractor en samenwerkt met het optionele beeldpakket, is de PFP17673 bulkhead-displayuitrusting vereist)
- Status elektrische kabelboom en sensor
De 4240 Universal Display biedt uitgebreide mogelijkheden voor geleiding, spuitbeheer, boerderijbeheer en FarmSight™-toepassingen.
Om gebruikt te kunnen worden met ISOBUS- of niet-ISOBUS-tractoren, wordt de 4240 Universal Display geleverd met de volgende componenten:
- 4240 Universal Display
- ISOBUS-stekker van balenpers naar achterzijde tractor
- ISOBUS-stekker van balenpers naar monitorkabelboom (vereist 12 V COBO®-stekker)
- Hoek tractorcabine naar kabelboom monitor
OPMERKING: De monitorsteun wordt niet meegeleverd en moet apart worden besteld.
Afzien van een monitor is een oplossing voor moderne ISOBUS-tractoren
Even inpluggen en u kunt aan de slag
Aansluiting van de balenpers naar het ingebouwde display in de tractorcabine
Als u een ISOBUS-display hebt dat al met uw tractor is geïntegreerd, hoeft u geen component te kopen dat u niet zult gebruiken. De F441R-balenpers met de ISOBUS-versie kan zonder de monitor worden besteld. In dat geval wordt de balenpers geleverd met een ISOBUS-stekker die moet worden verbonden met de ISOBUS-stekker aan de achterzijde van de tractor.
Het Implement Display 1100 is een aantrekkelijke en betaalbare oplossing
Implement display 1100
Alle parameters zijn goed zichtbaar
Aansluiting Werktuigdisplay 1100 met behulp van cabinebekabeling (meegeleverd)
De F441R-balenpers heeft een Implement Display 1100-monitor met een kleurenscherm van 11 cm diagonaal met hoge definitie als optie. De weergave van de pictogrammen en de informatie is geoptimaliseerd voor een goede afleesbaarheid.
De Implement Display 1100 heeft:
- Instellingen en status baaldiameter
- Instellingen en status baaldensiteit
- Positie persklep en baal
- Instellingen en status touw/net
- Beheer en status val bodem
- Beheer en status messen
- Automatisch achterklepbeheer (wanneer deze optie is gekozen)
- Smeerparameters en -status indien de automatische smeeroptie wordt gekozen (99 terug te zetten balentelleropties plus een totaalteller)
- Foutinformatie getoond als volledige tekst
- Status elektrische kabelboom en sensor
De Implement Display 1100 is geen ISOBUS-monitor en wordt niet gecombineerd met een ISOBUS-versie van de F441R-balenpers.
Met de Implement Display 1100 kunnen bestuurders de balenpers niet in de modus Tractor Baler Automation (TBA) laten lopen.
Andere bijkomende toepassingen, zoals sturing, worden niet door deze monitor beheerd. De monitorsteun wordt niet meegeleverd en moet apart worden besteld.
BaleTrak™ Plus-monitor is een gebruiksvriendelijke oplossing
BaleTrak Plus-monitor
De F441R is standaard uitgerust met de BaleTrak Plus (behalve bij de MaxiCut HC 25 Premium-versie). Deze robuuste monitor biedt de volgende functies:
- Instellingen en status baaldiameter
- Status klepstand
- Instellingen en status touw/net
- Beheer van de losbodem
- Mesbeheer
- Balenteller (vijf terug te zetten balentellers en een totaalteller)
De informatie wordt duidelijk weergegeven op een groot, monochroom LCD-display.
De BaleTrak Plus-monitor kan niet worden gecombineerd met de ISOBUS-versie van de F441R-balenpers. De monitorsteun wordt niet meegeleverd en moet apart worden besteld.
De BaleTrak Plus-monitor kan niet worden aangeboden bij de MaxiCut HC 25 Premium-voorsnijder. Deze monitor is niet compatibel met de automatische achterklep-optie en kan niet werken in de modus Tractor Baler Automation.
Monitorsteun voor John Deere 5XXX-, 6XXX- en 7XXX-tractoren
Monitorsteun voor John Deere 5XXX-, 6XXX- en 7XXX-tractoren
Monitors van welk type ook worden geleverd zonder steun.
Een steun waarmee de monitor op de hoek of zijkant van de cabine kan worden vastgezet, is verkrijgbaar voor de John Deere tractorseries 5XXX, 6XXX en 7XXX.
Deze monitorsteun kan ook worden geleverd als een veldwerktuig.
Monitorsteun voor John Deere SG2-cabine en andere merken
Universele monitorsteun (behalve voor John Deere tractorseries 5XXX/6XXX/7XXX)
Monitors worden niet geleverd met een steun.
Voor de volgende tractoren is een steun voor de bevestiging van de monitor in de cabine verkrijgbaar:
- John Deere met SG2-cabine (geproduceerd vóór 1992)
- Alle andere merken met specifieke aanpassingen
Deze monitorsteun kan ook worden geleverd als een veldwerktuig.
Batterijbekabeling levert 12 V-spanning aan de monitor
Accukabelboom
Voor tractoren zonder 12 V driepolige COBO-aansluiting is een universele accukabelboom als werktuig verkrijgbaar. Deze elektrische kabelboom wordt verbonden met de accu van de tractor en levert via een gestandaardiseerde stekker 12 V aan de monitor.
De draadkabelboom voor de accu is alleen verkrijgbaar als set om diverse tractoren achteraf mee uit te rusten.
COBO is een handelsmerk van C.O.B.O. S.P.A. Joint Stock Company Italy.
Bodemverdichting beperken met brede banden
Brede keuze aan banden voor de eisen van alle gebruikers
Bandenprogramma F441R
Agronomie, weersomstandigheden en wegen zijn belangrijke aandachtpunten bij het kiezen van banden. Om aan deze eisen tegemoet te komen, biedt de F441R een brede keuze aan banden, van smalle 45,7-cm banden tot grote 600/50/22.5 banden. Deze keuze maakt eenvoudige toegang tot velden, rijden op ongelijke wegen en minder schade aan grasachtige turfgebieden mogelijk.
600/50R22.5 is geschikt voor natte omstandigheden
600/50R22.5-loopvlak
De F441R kunnen optioneel worden geleverd met extra brede 600/50R22.5-radiaalbanden die het volgende bieden:
- 600 mm brede banden om werk in zeer natte oogstomstandigheden mogelijk te maken
- Grote diameter van 1,17 m die tractie-inspanningen beperkt
- Het ontwerp met radiaal loopvlak zorgt voor meer comfort bij wegtransport en beperkt slijtage
- Profiel met hogere gripefficiëntie voor beter werk in heuvelachtige omstandigheden
De totale breedte van de balenpers met 600/50R22.5-banden bedraagt 2,77 m.
Lage druk van 520/55R22.5-banden beperkt de impact op de bodem
Speciaal patroon 520/55R22.5
Naast de extra brede banden biedt John Deere ook een zeer gespecialiseerde bandoptie voor de F441R. De 520/55R22.5-banden bieden meerdere voordelen:
- Grote banden met een diameter van 1,14 m zorgen voor minder tractie en een lager brandstofverbruik
- Banden van 52 cm breed beperken de bodemschade
- Ontwerp met radiaal loopvlak, gecombineerd met lagedrukspanning, voor minder verdichting van de bodem.
- Het ontwerp met radiaal loopvlak verhoogt de efficiëntie en duurzaamheid bij wegtransport.
- Een speciaal bandenpatroon verhoogt de grip bij het maken van balen op hellingen.
De totale breedte van de balenpers met 520/55R22.5 banden bedraagt 2,60 m.
500/55-20 biedt een universele oplossing
Patroon 500/55-20
De 500/55-20-banden bieden een universele oplossing:
- De breedte van 51,5 cm beperkt bodemschade
- De diameter van 106 cm zorgt voor lichtere tractie
- De hoge zijwand van de band zorgt voor een goed zweefvermogen
De totale breedte van de balenpers met 500/55-20 banden bedraagt 2,60 m.
De 16/70-20-banden met een V-patroon zijn geschikt voor specifieke behoeften
16/70-20 V-patroonprofiel
De 16/70-20-banden met V-patroon zijn ontwikkeld voor speciale toepassingen zoals natte rijstvelden of erg slechte omstandigheden. Het V-patroon garandeert een perfecte bandenrotatie, zelfs in erg modderige of natte omstandigheden en beperkt het zijdelings slippen van de machine bij het werken in bergachtig terrein.
De 16/70-20-banden met V-patroon zijn voorzien van een grote diameter van 110 cm en zorgen voor een zeer smalle machine (totale breedte van 2,48 m).
15/70-18-banden
15/70-18-banden
15/70-18 banden zijn standaard aanwezig op de F441R balenpersen. De banden hebben een grote diameter van 1,0 m en een breedte van 39,0 cm. De totale breedte van de balenpers met 15/70-18 banden bedraagt 2,38 m.
Specificaties
Belangrijkste specificaties
| Dichtheidsregeling | Dichtheidsverhoger - hydraulisch | |||
|---|---|---|---|---|
| Indicatie baalgrootte | ||||
| Regelmatige opraper - Balken | 10 balken (2 sets van 5) |
Baal
| Afmetingen | Diameter 1,25 tot 1,35 m 4,1 tot 4,43 ft Breedte 1,21 m 3,97 ft |
|---|
Pers
| Basisgewicht | 4200 kg 9260 lb |
|||
|---|---|---|---|---|
| Lengte | Klep gesloten 4,60 m 15,09 ft |
|||
| Breedte | ||||
| Hoogte |
Baalvorming
| Baalkamer | 17 of 18 geribbelde rollen met 2 versterkt en 2 zwaar uitgevoerd | |||
|---|---|---|---|---|
| Dichtheidsregeling | Dichtheidsverhoger - hydraulisch | |||
| Indicatie baalgrootte |
Regelmatige opraper
| Breedte | Binnen 1,66 m 5,45 ft MaxiCut™ HC 13 - 2,0 m 6,56 ft |
|||
|---|---|---|---|---|
| Aandrijving | ||||
| Balken | 10 balken (2 sets van 5) | |||
| Steunwielen | Standaard - vaste steunwielen Optioneel - zwenkende steunwielen |
|||
| Materiaal afstrijker | ||||
| Compressorsysteem voor zwaden |
Niet-snijdende rotor
| Rotor | ||||
|---|---|---|---|---|
| Ontkoppelingssysteem |
Brede opraper
| Breedte | Binnen 1,92 m 6,30 ft MaxiCut HC 25 - 2,2 m 7,22 ft |
|||
|---|---|---|---|---|
| Aandrijving | ||||
| Balken | 10 balken (2 sets van 5) | |||
| Steunwielen | Standaard - vaste steunwielen Optioneel - zwenkende steunwielen |
|||
| Materiaal afstrijker | ||||
| Compressorsysteem voor zwaden |
Standaard voorsnijder
| Rotor | ||||
|---|---|---|---|---|
| Messen | ||||
| Mesafstand | ||||
| Ontkoppelingssysteem |
Fijnsnijdende voorsnijder
| Rotor | ||||
|---|---|---|---|---|
| Messen | ||||
| Mesafstand | ||||
| Ontkoppelingssysteem |
Touwbinding
| Regeling | ||||
|---|---|---|---|---|
| Type | Bindsysteem | |||
| Touwarmen | ||||
| Touwbalinhoud |
Monitor
| Monitorhouder voor trekker | Opties voor ISOBUS-balenpersen - zonder monitor, GreenStar™ 1800-display en werktuigdisplay 1100 (met MaxiCut HC 25) Opties voor niet-ISOBUS-balenpersen - BaleTrak™ Plus (met MaxiCut HC 13) |
|||
|---|---|---|---|---|
| Klep gesloten | ||||
| Baalvorming | ||||
| Baalgrootte | ||||
| Bijna volle baal | ||||
| Volledige baal | ||||
| Automatisch wikkelen | ||||
| Overmaatse baal |
Bandenmaat
| Standaard | ||||
|---|---|---|---|---|
| Optioneel | 16/70-20 500/55-20 520/55R22,5 600/50-22,5 |
Aandrijfas
| Beveiliging aandrijving | Koppeling met nokkenschakeling | |||
|---|---|---|---|---|
| Toerental aftakas | 540 rpm Standaard met Maxicut HC25 en optioneel met Maxicut HC13 - 1000 rpm |
Aanvullende informative
| Onderhoud/kettingen | ||||
|---|---|---|---|---|
| Datum dat de informatie verzameld is |
