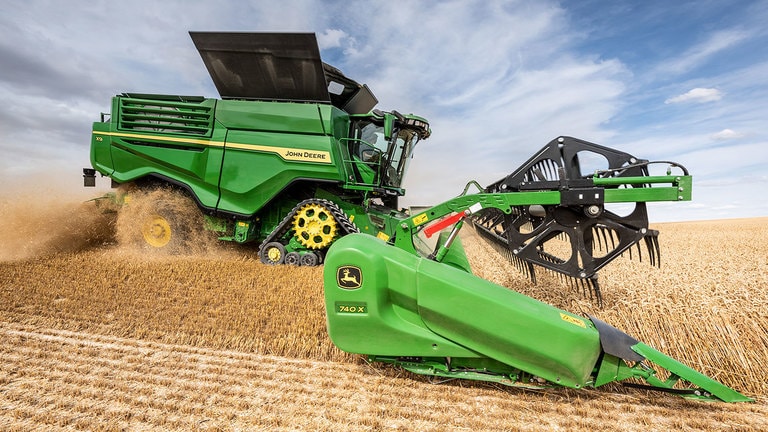

Het geactualiseerde portfolio van John Deere Hinged Draper (HD) maaidorservoorzetstukken is ontwikkeld voor het verwerken van de enorme doorvoer van de X9-maaidorser. Ze volgen de contouren van het terrein beter dan enig ander maaidorservoorzetstuk, vangen al het graan op en verlagen de grondbewerkingskosten.
Extra brede banden
Het gewas gaat met de bovenkant eerst het opvoerkanaal in, wat het laden en afscheiden efficiënter maakt. De transportbanden worden ook niet beïnvloed door de luchtvochtigheid of het vochtgehalte van het gewas. Hierdoor kan aan het begin of het eind van de dag, wanneer de vochtigheidsgraad hoger is, efficiënter worden geoogst.
De riemen hebben een gepatenteerd ontwerp met ribbels. Dit ontwerp is uniek voor John Deere. Deze ribbels houden kleine korrels, zoals koolzaad, vast en zorgen ervoor dat de korrels niet van de band rollen en weer op het veld terecht komen. Met dit ontwerp zijn andere systemen die graanverlies voorkomen, zoals blazers, niet meer nodig: die zouden het gewicht, het vermogensverbruik en de onderhoudsvereisten van het voorzetstuk alleen maar vergroten.
Vleugelbereik met 2620 mm verticale beweging
Het hydraulisch verstelbare bevestigingsframe beweegt verticaal, wat de maaidorser isoleert van het voorzetstuk, zodat dit de bodemcontouren beter kan volgen.
De vleugels van het voorzetstuk werken als twee onafhankelijke maaibalken. Deze kunnen tot 10° doorbuigen. Hierdoor worden uitstekende prestaties geleverd bij liggende gewassen en worden zelfs op ongelijkmatig terrein gelijkmatige stoppels achtergelaten. Samen met het bevestigingsframe is de verticale beweging aan de uiteinden van de vleugels 2620 mm op de HD 40X. Ook blijft de afstand tussen de maaikooi en maaibalk over de gehele breedte gering dankzij het geprojecteerde draaipunt van elke vleugel. Deze punten komen samen op het midden van het voorzetstuk.
Het opvoerkanaal van de X9-maaidorser is breder, langer en sterker. Hierdoor kunt u gewassen met een hoge opbrengst sneller oogsten.
Zwaar uitgevoerde constructie voor voorzetstukken voor klein graan van 15 m of groter
Uw maaidorsercapaciteit wordt niet beperkt door het formaat voorzetstuk. De X9 kan met gemak voorzetstukken met meer dan 18 rijen en voorzetstukken voor kleine graankorrels van meer dan 15 m hanteren.
Uitstekende terreinaanpassing
Het onafhankelijke frame dat het voorzetstuk verbindt met het opvoerkanaal zorgt ervoor dat het voorzetstuk onafhankelijk van de maaidorser beweegt.
Hoge veldsnelheden
Dankzij een hefhoogte van 1.300 mm is het oppakken of afwerpen van een voorzetstuk op een aanhangwagen geen enkel probleem, zelfs niet op een ongelijke bodem. U kunt hierdoor ook over obstakels rijden en van het ene naar het andere veld rijden zonder het voorzetstuk te verwijderen.
Eenvoudige aansluiting van het voorzetstuk
Dankzij de versterkte constructie en grote torsiestijfheid rijdt u met een snelheid van wel 20 km/u en met een groot aangekoppeld voorzetstuk over het veld naar het volgende te oogsten perceel.
Het opvoerkanaal wordt automatisch vergrendeld wanneer u uit de stoel opstaat. Het voorzetstuk kan ook op elke willekeurige hoogte worden vergrendeld om onderhoud te vergemakkelijken en bijv. een door een steen beschadigd mes te vervangen.
De gewasstroom van het opvoerkanaal naar de rotoren is gestroomlijnd om wrijving te verminderen en efficiëntie te verbeteren.
Energie-efficiënte overgang van gewasstroom met invoerschoepen over 270 graden
In alle maaidorsers met rotoren is de overgang van de gewasstroom van tangentiaal naar axiaal een potentieel knelpunt dat veel energie kan vereisen. Een van de belangrijkste ontwerpinnovaties van de X9-maaidorser is het invoerversneller- en stenenvangersysteem (FAST) met acht schoepen in visgraatpatroon dat een zeer energie-efficiënte gewasovergang mogelijk maakt.
Wanneer de gewasmat uit het opvoerkanaal komt, liggen de stengels exact naast elkaar doordat het maaibord met transportband ze met de kop naar voren invoert. Wanneer het gewas de FAST bereikt, beginnen de middelste in visgraatpatroon geplaatste schoepen de gewasmat te verdelen in twee gelijke afzonderlijke stromen. Een verdeler tussen de twee rotoren zorgt ervoor dat het gewas nog gelijkmatiger naar de rotoren wordt aangevoerd. Dankzij de ruimte tussen de FAST en de uiteinden van de rotoren kan het gewas zich rustig verspreiden voordat het tussen de onder een hoek van 270 graden geplaatste invoerschoepen wordt getrokken. Deze extra ruimte draagt ook bij aan de enorme verwerkingscapaciteit van de X9, doordat het gewas minder wordt samengedrukt en de bredere romp grote hoeveelheden aankan zonder dat dit leidt tot overbelasting.
Het brede ontwerp resulteert in een dunnere gewaslaag omdat het gewas over een groter oppervlak uitgespreid kan worden. Dat verlaagt de gewasdruk, wat het dorsen en scheiden gemakkelijker en efficiënter maakt.
Dubbele afscheider met efficiënt dorsoppervlak van 4 m²
Er zijn goede redenen voor dat ontwerp met twee rotoren. Onze optimalisatie van de smalle S700-maaidorser is gebaseerd op enorme know-how die over vele jaren is verzameld. Dit ontwerp hebben we nu gewoon verdubbeld, en in de brede X9-maaidorser toegepast. Rotoren leveren ook een onovertroffen graankwaliteit op, zijn beter toegankelijk en voor meer gewassen bruikbaar dan andere concepten. Voor de X9 hebben wij gekozen voor een configuratie met twee nog langere rotoren in een breed kanaal om een enorm groot dors- en afscheidingsgedeelte te verkrijgen. Dat leverde nieuwe prestatieniveaus van de maaidorser op voor de sector, van 100 t/u met niet meer dan 1% verlies.
Het ontwerp van de drie-in-een-rotoren is het geheim van de efficiënte scheidingsprestaties van de X9-maaidorser. De combinatie van invoer met laag vermogen, een voorzichtige dorsbewerking met duw- en trekbeweging plus energiezuinige centrifugale scheiding is onovertroffen.
Betere korrel- en strokwaliteit
Het gewas passeert de dorskorf van 1,6 m² 2,5 keer, wat 4,0 m² aan pure dorscapaciteit oplevert. Daarom hoeft de dorskorf niet te strak afgesteld te worden en verloopt het dorsen minder agressief. Dit vermindert tevens het contact van het gewas met metaal, wat de hoeveelheid gebroken korrels vermindert. Dat levert niet alleen een betere kwaliteit graan en stro op, maar verbruikt ook minder energie omdat de gewasdichtheid lager is.
Totaal effectief afscheidingsoppervlak van 25,2 m²
De afscheiderelementen creëren een kambeweging om het gewas los te trekken. Ze zijn ook zo achter elkaar geplaatst dat het gewas naar de afneemtrommel toe beweegt terwijl de rotor draait. Het gewas draait gemiddeld zeven keer om in de afscheider voordat het de afneemtrommel bereikt. Hierdoor wordt het blootgesteld aan een effectief afscheidingsoppervlak van 25,2 m².
De rotor creëert tevens een zeer energie-efficiënt centrifugaal scheidingseffect. Dankzij de grote diameter van 610 mm is het scheidingseffect groter, zonder dat hierdoor de veel energie vereisende hogere toerentallen van rotoren met kleinere diameter vereist zijn.
Oppervlakte van de reinigingszeefeenheid van 7 m² voor optimale opbrengst
De enorme reinigingszeefeenheid van 7,0 m² staat garant voor graan van hoge kwaliteit met minimaal verlies. De efficiëntste manier om het gewas te schonen met minimaal verlies berust puur op de grootte. Dankzij het ontwerp van de romp biedt de X9-maaidorser ruimte aan een brede en lange reinigingszeefeenheid. Deze kan moeiteloos meer dan 100 t/u verwerken. Uitgebreide testen met alle gewastypen tonen tevens aan dat deze minder gevoelig is voor afstelfouten en niet constant afgesteld hoeft te worden om een optimale prestatie te verkrijgen.
De X9-maaidorser is ook uitgerust met een actief retoursysteem. Dit is een belangrijke aanvulling die de prestaties verbetert door de niet-gedorste aren alsnog te dorsen. Hierbij worden dorselementen van glad rubber gebruikt om graanschade zoveel mogelijk te beperken. Het fungeert als mini-dorssysteem met een eigen trommel en dorskorf, en vermindert de belasting van de primaire rotoren. Zo komt er capaciteit beschikbaar voor een grotere doorvoer van gewas, omdat de niet-gedorste aren niet voor afscheiding worden terug geleid naar de rotoren. Hierdoor kunnen de dorskorven verder worden geopend waardoor het vermogens- en brandstofverbruik wordt verminderd.
Automatische afstelling van belangrijke instellingen van de reinigingszeefeenheid
Het Active Terrain Adjustment™-systeem past zich automatisch aan alle belangrijke instellingen van de reinigingszeefeenheid aan (ventilatorsnelheid, bovenzeef en zeef). De software omvat ook een voor deze sector exclusieve gewasmatrix die specifieke aanpassingen doorvoert voor het type gewas dat u aan het oogsten bent. Koolzaad is bijvoorbeeld bijzonder gevoelig voor veranderingen in de ventilatorsnelheid; daarom past het systeem eerst de instellingen van de bovenzeef en zeef aan, voordat de instelling van de ventilatorsnelheid wordt gewijzigd.
Stijgende hellingen
Tijdens het heuvelopwaarts rijden zijn zowel de bovenzeef als de zeef geopend terwijl de ventilatorsnelheid wordt verlaagd om te voorkomen dat er graan wordt verloren via de achterkant van de maaidorser. Zo wordt de prestatie van het zeefsysteem met 50 procent verhoogd bij hellingen tot 16 graden.
Dalende hellingen
Tijdens het heuvelafwaarts rijden zijn de bovenzeef en de zeef gesloten, terwijl de ventilatorsnelheid wordt verhoogd om te voorkomen dat het graan naar de voorkant van de machine wordt gestuwd. Dit vermindert de hoeveelheid kaf met wel 50 procent, wat resulteert in een schoner graantankmonster.
De reinigingszeefeenheid is voorzien van zes verdeelplaten op de voorbereidingsbak en bovenzeef. Dit zorgt ervoor dat materiaal gelijkmatig wordt verdeeld over de volle breedte van de reinigingszeefeenheid en niet heen en weer kan glijden of bewegen.
Als het materiaal eenmaal bij de reinigingszeefeenheid aankomt, wordt duidelijk wat de echte voordelen zijn van de grotere lengte in vergelijking met andere concepten. Het graan krijgt hierdoor meer kans om door de bovenzeef en de zeef te vallen, zonder dat één kant van de eenheid wordt overbelast.
Onafhankelijk onderzoek* wijst uit dat een maaidorser met 1% gebroken graankorrels in de tank nog eens 1% gebroken graankorrels heeft verloren via de reinigingszeefeenheid. De X9-maaidorser is ontworpen om deze verliezen te minimaliseren, zodat uw winst per hectare toeneemt.
*OPMERKING: Feiffer Consult, Harvest Poll, 2005 www.feiffer-consult.de
Er zijn diverse ontwerpinnovaties die bijdragen aan de uitstekende graankwaliteit: het lage toerental van de grote dubbele rotoren; dorselementen en afscheidertanden, met rubberen dorselementen op het actieve retoursysteem, waardoor het contact tussen graankorrels en metaal beperkt blijft; dorsen van gewas op gewas; en een gestroomlijnd gewasstroomkanaal zonder scherpe randen.
Consistente uitvoer, ongeacht de omstandigheden
Combine Advisor™ garandeert automatisch een consistente productie, onder alle omstandigheden. Digitale camera's in de schoongraan- en retourelevator meten voortdurend de graankwaliteit en de hoeveelheid vuil en maken automatisch realtime aanpassingen om de vooraf ingestelde niveaus te handhaven zonder dat invoer van de bestuurder daarbij is vereist.
Combine Advisor™ is direct verbonden met het HarvestSmart™-systeem, dat de oogstsnelheid van de maaidorser regelt. Als de instellingen niet kunnen zorgen voor de gewenste output, wordt de snelheid van de maaidorser verlaagd. Als de omstandigheden verbeteren, gaat de maaidorser weer sneller rijden.
Afhankelijk van de gewenste hakselintensiteit kunt u kiezen tussen een high performance Premium-hakselaar met 124 messen en 3000 t/min of een Deluxe Chopper met 68 messen en 2400 t/min.
Sterk Premium voorzetstuk met 124 messen
De hakselaar kan elektrisch van de transport- naar de werkpositie worden gezet. Bij ombouwen voor mais hoeven de messen niet verwisseld te worden en hoeft er geen kolfgeleideplaat ingezet te worden. U hoeft alleen het toerental van de hakselaar te verlagen tot 1600 t/min met de hendel op de transmissie van de hakselaar.
Het ontwerp van de messen met een laag energieverbruik lijkt op de kuiltjes in een golfbal
Het geoctrooieerde ontwerp van de hakselaarmessen verlaagt het energieverbruik met wel 20 kW (26,6 pk) vergeleken met standaard vleugelmessen. Het geheim van de prestatie schuilt in de kleine kuiltjes op het oppervlak. Deze zijn vergelijkbaar met de kuiltjes in een golfbal en verlagen de weerstand voor de lucht die over het mesoppervlak stroomt.
Automatische aanpassing richting verdeler
AutoSwap wijzigt automatisch de richting van de hakselaar als compensatie voor zijwind op basis van gps-gegevens. U hoeft wanneer u op de kopakker aankomt niet op de omkeerknop te drukken en hoeft niet bang te zijn dat u vergeet van richting te veranderen en met de verkeerde instellingen werkt.

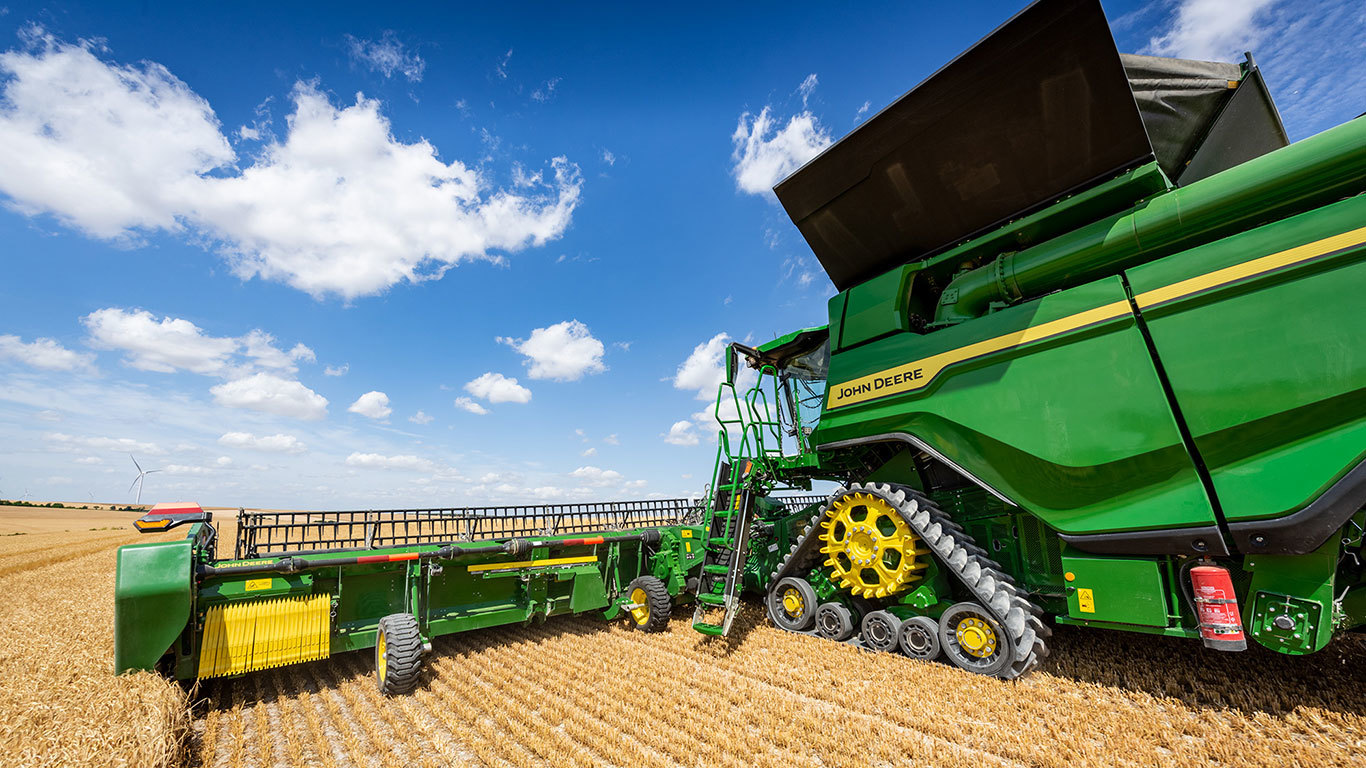

Dankzij de nieuwste John Deere rupsen met extra groot loopvlak en uitstekende grip kunt u zelfs onder modderige omstandigheden blijven oogsten.
Groter loopvlak vermindert bodemverdichting
Bij klanttesten ten opzichte van een toonaangevende concurrent scoorde het nieuwe rupsbandontwerp aanzienlijk hoger op alle belangrijke criteria: rijkwaliteit, geluid en trillingen. Met het driehoekige profiel ‘klimt u uit de modder’ en de grotere lengte levert een groter loopvlak op zonder dat de totale breedte van de maaidorser toeneemt. Dat vermindert de bodemverdichting en vermijdt de noodzaak van diepe grondbewerking, waardoor het hele jaar door kosten worden bespaard.
De progressieve vering van de rupsband is gepatenteerde technologie van John Deere. Tel daar de technologie met vijf spilpunten bij op, en dan is duidelijk waarom deze rupsbanden het terrein beter volgen dan die van de concurrentie. Zelf bij rijsnelheden tot 40 km/u is de rit daarom zeer comfortabel. De rups uit één stuk en het profielpatroon houden de frictie laag waardoor er 50% minder warmte ontstaat. Dat vermindert de slijtage aanzienlijk, waardoor het product langer meegaat. Interne testen met de producten van een belangrijke concurrent lieten een 50% lagere slijtage zien.
John Deere kan al lang bogen op een uitstekende reputatie voor zijn tractortransmissies en u kunt nu ook profijt trekken van dezelfde betrouwbaarheid en naadloze schakelfunctie van 0 tot 40 km/u op de X9-maaidorser.
Brandstofzuinige ProDrive XL™-transmissie met twee motoren
De oneindig variabele ProDrive XL™-transmissie is standaard op de X9-maaidorser, zodat iedereen er gemakkelijk mee kan rijden. Het is de volgende generatie van de bekende ProDrive™-transmissie, met 30% meer koppel binnen het gehele toerentalbereik.
De ProDrive XL™ gebruikt twee kleine motoren in plaats van één grote motor. Bij een rijsnelheid van meer dan 20 km/u wordt een van de motoren uitgeschakeld, wat een brandstofbesparing tot wel 30% oplevert. En deze werkt veel stiller dan traditionele hydrostatische transmissies.
De optionele vierwielaandrijving zorgt dat u kunt doorgaan met oogsten als anderen al hebben moeten stoppen. Elke X9-maaidorser is standaard ook uitgerust met een differentieelslot voor de vooras. Als de omstandigheden echt verslechteren, drukt u gewoon op een knop op de CommandARM™-console om deze in te schakelen.
Ontworpen voor efficiëntie
Elk afzonderlijk onderdeel is ontworpen voor efficiëntie. Dit levert een energiebesparing van maar liefst 86 kW (115,3 pk) op. Daarbij komt ook nog een lagere topsnelheid van de aandrijflijn van 1.900 t/min. Dit maakt de X9 ongelooflijk brandstofzuinig in verhouding tot de verwerkingscapaciteit.
Welkom bij Harvest Motion: een combinatie van een geavanceerde motor met geoptimaliseerde prestatiekenmerken, een laag brandstofverbruik bij een laag toerental en een perfecte synchronisatie met een energie-efficiënte gewasstroom.
Laag toerental helpt X9-maaidorsers een indrukwekkend brandstofverbruik te behalen
Onze ingenieurs hebben volledig nieuwe motoren ontwikkeld voor de X9-maaidorsers op basis van vergelijkbare innovaties die worden toegepast in de auto-industrie, waar sprake is van een verschuiving naar motoren met een kleinere inhoud, grotere vermogensdichtheid en verbeterde brandstofefficiëntie. Hun streven was om het brandstofverbruik per ton geoogst gewas te verminderen met 20%.
Alle kernonderdelen zijn volledig nieuwe ontwerpen. Dit geldt onder meer voor het motorblok, de turbocompressor en het uitlaatgas-recirculatiesysteem (EGR). Deze aanpassingen hebben samen een grote impact op de energie-efficiëntie van het totale vermogenspakket. U bespaart hiermee tot 27 kW (37 pk), die normaal verloren zou gaan door deze kernonderdelen.
Efficiënte machines zijn gewoon zakelijk verstandig. De aandrijflijn van de X9 is speciaal ontworpen voor een optimale gewasstroom precies daar waar de motor met de ideale energie-efficiëntie draait. Dat is Harvest Motion.
De vermogensopbrengst neemt toe met 65 kW (88 pk) tussen 1.700 en 1.900 t/min. Door de eigenschappen van de motorkoppelcurve is er een enorme reservecapaciteit, ook bij een laag toerental. Het koppel neemt toe tot een indrukwekkende 3.000 Nm bij 1.500 t/min. Daarom houdt deze motor er bijna nooit mee op, hoe hard hij ook moet werken. Tegelijkertijd is de X9-maaidorsers dankzij het lage toerental heel brandstofzuinig, want minder toeren betekent dat er minder brandstof wordt verbruikt. Dit zorgt allemaal voor een grotere verwerkingscapaciteit en lagere brandstofkosten per ton.
Op de weg is de X9 net zo zuinig. De motortoerentalregeling verlaagt het toerental naar 1700 t/min.
John Deere heeft een uitgebreid pakket onderhoudsdiensten ontwikkeld voor elke gebeurtenis. U kunt erop rekenen dat wij er voor zorgen dat u kunt blijven oogsten, wat er ook gebeurt.
Uitgebreid pakket onderhoudsdiensten voor elke gebeurtenis beschikbaar
De oplossing van John Deere bestaat uit een combinatie van uitstekend opgeleide gespecialiseerde monteurs en draadloze connectiviteit waardoor de sensoren op de maaidorser op afstand kunnen worden uitgelezen. Als een van de grootste producenten van maaidorsers ter wereld, hebben wij duizenden verbonden machines in het veld. Dit levert voor ons waardevolle informatie op over de betrouwbaarheid van onderdelen, waardoor wij verder kunnen gaan dan traditioneel preventief en corrigerend onderhoud en onze service naar een heel nieuw niveau kunnen tillen: voorspellend onderhoud, wat wij ook wel Expert Alerts noemen.
John Deere’s Harvest Promise
Het Harvest Promise-pakket van John Deere wordt standaard meegeleverd met elke nieuwe X9-maaidorser: u kunt onderdelen ontvangen binnen 24 uur na het plaatsen van uw bestelling. Als wij daarin niet slagen en uw X9 niet kan oogsten, zorgt uw dealer voor een vervangende machine* van vergelijkbaar formaat.
*OPMERKING: Via deelnemende dealers is er een vervangende machine beschikbaar voor elke John Deere maaidorser tot 7 jaar oud. Om in aanmerking te komen moet de machine onderhouden zijn volgens de gebruikshandleiding en moet deze een Expert Check voorafgaand aan het seizoen ondergaan, waarbij alle aanbevolen reparaties worden uitgevoerd.
De stilste John Deere cabine ooit
Niets overtreft de cabine op de X9-maaidorser. Het geruststellende geluid van de elektrische sluiting van de deur, de stilte en de ruimte - het ontwerp weerspiegelt de veranderende functie van de bestuurder, van chauffeur/monteur naar expert op het gebied van besturingssystemen en gegevensbeheer.
De panoramaruiten met dunne spanten bieden een onbelemmerd uitzicht over het opvoerkanaal, tot de uiteinden van het voorzetstuk en het uiteinde van de losvijzel. In het superstille interieur kunt u handsfree bellen en naar muziek luisteren, en productief werken.
En de geavanceerde airco en Ultimate Seat-optie met massagefuncties maken het een ontspannende omgeving, zelfs onder de moeilijkste oogstomstandigheden. Als u hier eenmaal aan gewend bent, kan niets er meer aan tippen.
Voldoende ruimte om alles op te bergen
U vindt volop ruimte voor het opbergen van persoonlijke spullen, zodat de cabine schoon en opgeruimd blijft. In de armsteun, achter de stoel en op nog veel meer plaatsen vindt u ruimte om alles op te bergen, van uw smartphone en sleutels tot grotere spullen. Er zijn ook bekerhouders voor warme dranken en flesjes water.
Uitstekende geluidskwaliteit
U kunt uw mobiele apparaten via Bluetooth® aansluiten op het infotainmentsysteem. Luister naar de radio, stream uw favoriete muziek of podcasts en voer veilig handsfree telefoongesprekken zonder de belangrijkste bedieningselementen uit het oog te verliezen. De communicatie verloopt soepel dankzij de stille cabine en uitstekende geluidskwaliteit.
De inhoud van 25,5 l is voldoende voor een lange dag oogsten
Anders dan een eenvoudige koelbox die u moet vullen met koude producten, werkt de koelkast op de X9 net zoals een koelkast thuis en koelt deze ook warme producten. De inhoud van 25,5 l is voldoende voor een lange dag oogsten.
Stofdichte deuren
Wanneer u de deur sluit, wordt deze automatisch dicht getrokken door een elektromotor. Dit zorgt voor perfecte afdichting en voorkomt dat stof en vuil binnendringen in de cabine. In de cabine heerst een constante luchtdruk. Daardoor worden wanneer u de deur opent stof en vuil automatisch uit de cabine geblazen.
Voldoende 12V- en USB-oplaadpunten
In de cabine zijn volop 12V- en USB-oplaadpunten aanwezig op handige plaatsen, zodat u er niet aan hoeft te denken dat u extra adapters meeneemt. Deze zijn vooral handig als u extra schermen wilt aansluiten of mobiele apparaten wilt opladen.
Exclusieve actieve vering met de ActiveSeat™ II
Als u investeert in de ActiveSeat™ II met leren bekleding en het leren stuurwiel, krijgt u daar nooit spijt van. Als u lange uren maakt onder moeilijke oogstomstandigheden, is een bestuurdersruimte van goede kwaliteit essentieel. Het is ook een belangrijk middel om de meest talentvolle medewerkers aan te trekken. Als u hier eenmaal op hebt gezeten, wilt u nooit meer een andere stoel in uw maaidorser.
Bluetooth is een handelsmerk van Bluetooth SIG, Inc.
Aanpasbare en gebruiksvriendelijke CommandPRO™-regelhendel
De CommandPRO™-hendel is gebaseerd op draagbare spelcontrollers… en John Deere klanten. U wilde meer programmeerbare functies, gebruiksvriendelijke regeleenheden en buitengewoon comfort voor lange oogstdagen.
U kunt nu meer functies dan ooit gebruiken op de regeleenheid van uw maaidorser. Met de programmeerbare toetsen die door verschillende bestuurders kunnen worden ingesteld en een ergonomisch ontwerp wordt de bediening van de X9-maaidorser een makkie.
Als u verschillende bestuurders hebt, zullen ze het geweldig vinden dat ze hun persoonlijke instellingen kunnen opslaan en deze kunnen oproepen wanneer het hun beurt is om de machine te besturen. Er zijn maar een paar minuten nodig om de snelheid van de transportband, de hoogte van de maaikooi, het inklappen van de losvijzel, de richting van de hakselspreiding, de kanteling van het opvoerkanaal en nog veel meer om de CommandPRO op het touchscreen te programmeren.
Navigeren wordt kinderspel met de logische menu's en een werkbalk
Een belangrijk ontwerpprincipe voor de X9 was om de bediening van de maaidorser zo intuïtief mogelijk te maken. De reden hiervoor is dat elke bestuurder dan snel bekend raakt met de belangrijkste functies van de maaidorser, de bijzonderheden gaandeweg leert kennen en indien nodig eenvoudig toepasbare automatiseringsondersteuning kan krijgen.
Snel navigeren
Logische menu's en een werkbalk maken navigatie eenvoudig. Met Quick Line kunt u bijvoorbeeld met één druk op de knop een AB-lijn opnemen.
Snel in te stellen
Met Instellingenbeheer kunt u de instellingen van eerdere werkzaamheden opslaan, zoals bijvoorbeeld de dorskorfspeling en de trommelsnelheid. U kunt deze binnen een paar seconden oproepen en vrijwel direct beginnen met oogsten.
Realtime gegevensoverdracht
De X9 verzamelt continu gegevens en stuurt deze in real time door naar uw eigen account in de cloud van het Operations Center op myjohndeere.com. De gegevens worden veilig opgeslagen en zijn toegankelijk vanaf elk apparaat.
Aanpasbare schermen
De standaard menu's zijn samen met klanten ontwikkeld tijdens ons testprogramma, maar u kunt ze ook eenvoudig naar eigen wens aanpassen. U kunt de menu's eenvoudig slepen en neerzetten, net als op uw smartphone, en ze opslaan om later te gebruiken.
Geïntegreerde camera
U kunt op het display de beelden van vier camera's tegelijk bekijken. Deze kunnen zo worden ingesteld dat ze automatisch verschijnen wanneer ze nodig zijn, bijv. camerabeelden van de vijzel wanneer u aan het lossen bent.
Optionele extra monitor
Er kan een extra scherm worden gebruikt voor precisielandbouw-toepassingen, waardoor het primaire scherm kan worden gebruikt voor belangrijkste bedieningselementen voor de maaidorser en u een nog beter overzicht hebt.
Uitgebreid gebruik van nieuwste LED-verlichting voor best mogelijk zicht
De X9-maaidorser maakt volop gebruik van de nieuwste LED-verlichtingstechnologie voor beter zicht, eenvoudiger lossen en veiliger wegtransport.
LED-verlichting biedt veel voordelen ten opzichte van traditionele verlichting. Lampen hebben een langere levensduur - dankzij een levensduur van ruim 20.000 uur hoeft u geen reservelampen aan boord te hebben. En ze zijn efficiënter en feller, wat het zicht verbetert.
U kunt verschillende verlichtingsconfiguraties programmeren via het Gen4-display en deze helemaal afstemmen op uw specifieke manier van oogsten.
Onze eindpaneelverlichting ziet er niet alleen goed uit, maar bevordert ook de veiligheid wanneer u 's nachts moet lossen. De bestuurder van de tractor kan het uiteinde van het voorzetstuk duidelijk zien en ervoor zorgen dat de graanaanhangwagen zich precies in de goede positie bevindt.
Geïntegreerde verlichting onder de zijpanelen maakt inspectie in het donker veel eenvoudiger. U hebt geen zaklantaarn nodig en hebt daardoor beide handen vrij om bij onderdelen te kunnen.
Dankzij de combinatie van een enorme graantank van 16.200 l en een lossnelheid van 186 l/s met 40 kW (54 pk) extra losvermogen kunt u zich concentreren op het oogsten. Binnen 100 seconden lost u 13 ton graan.
Grote graantank van 16200 l en lossnelheid van 186 l/s
Het graanverwerkingssysteem is een robuust ontwerp met riemaandrijving dat zowel bij gewassen met een hoge opbrengst als onder natte omstandigheden uitstekend werkt. De afdekplaat voor de dwarsvijzel in de graantank kan zonder gereedschap worden afgesteld, zodat ook de laadsnelheid snel kan worden aangepast voor verschillende gewassen en omstandigheden.
Het elektronische motormanagementsysteem biedt tot 40 kW (54 pk) extra vermogen tijdens het lossen, zodat u op dezelfde snelheid kunt blijven oogsten.
Uitstekend zicht bij het lossen
De vijzel zwaait uit tot maximaal 106 graden, waardoor u tijdens het lossen uitstekend zicht hebt. U kunt het lossen van het graan ook in de gaten houden op het Gen4-display, via het videobeeld dat wordt doorgestuurd door een optionele draadloze camera op de vijzel.
Minder kans op schade
De vrije ruimte tussen de losvijzelmof en de grond is maximaal 5,1 m, waardoor er minder kans is op schade bij aanhangwagens met een hoge zijkant. Ook is er een mechanische vergrendeling in de wegmodus, die beweging voorkomt bij het rijden over een ongelijkmatige bodem.
Ruimtebesparend ontwerp
De X9 is standaard voorzien van een inklapbare vijzel. De machine is hierdoor gemakkelijker te parkeren en te manoeuvreren in kleine ruimtes. Ook is dit handig bij transport over de weg.
Bediening met minder stress
Dankzij de grote diameter kan de vijzel enorme hoeveelheden graan verplaatsen bij een lager toerental. Dit vermindert niet alleen de slijtage, maar beperkt ook de kans op graanschade doordat het graan minder contact maakt met metaal.
Instelbare lospijp
De volledige vijzel kan automatisch worden geleegd voordat deze wordt uitgeschakeld. Druk eenvoudig op de losknop om het proces te starten. Druk opnieuw op de knop en de dwarsvijzels in de graantank schakelen uit, terwijl de losvijzel nog 3 seconden doorgaat om ervoor te zorgen dat deze helemaal leeg is. U kunt het hele systeem onmiddellijk stopzetten door te dubbelklikken op de losknop - een handige functie als u de graanwagen of graanaanhangwagen maximaal wilt vullen.
Instelbare lospijp
Met de instelbare lospijp kunt u de graanstroom nauwkeurig richten over een afstand van maximaal 1 meter, zodat u de ruimte in de aanhangwagen of graanwagen optimaal kunt benutten. Wanneer de vijzel naar de parkeerstand beweegt, beweegt de instelbare lospijp omhoog en opzij, zodat deze beter vrij blijft.
Communicatie tussen machine en machine voor lossen zonder stress
Machine Synchronisatie is een krachtige communicatietoepassing tussen machines die u in staat stelt om meerdere machines met elkaar te verbinden en deze gezamenlijk aan te sturen.
Controleer het vulniveau van de graantank op afstand
Met Machine Synchronisatie kan de bestuurder van de graanwagen de locatie van alle maaidorsers in zijn netwerk zien. Zij kunnen de rijrichting en het vulniveau van de graantank bekijken en beslissen welke maaidorser ze daarna lossen. De bestuurder van de maaidorser kan een tractor ook verzoeken voor het lossen met één druk op de knop. Dit garandeert geoptimaliseerde routes voor graanaanhangwagens, wat tijds- en brandstofbesparing oplevert en de bodemverdichting op de akker vermindert.
De bestuurder neemt de controle over de tractor over om te lossen
Wanneer de tractor die de graanwagen trekt aankomt bij de maaidorser, activeert de bestuurder het Machine Synchronisatie-systeem. Het systeem neemt automatisch de controle over de besturing en snelheid van de tractor over. De bestuurder van de tractor kan dan het stuur loslaten.
Bestuurder van de maaidorser bestuurt de tractor
De bestuurder van de maaidorser heeft nu de controle over de positie van de tractor ten opzichte van de maaidorser. Als de maaidorser van richting of snelheid verandert, verandert de tractor ook van richting of snelheid. Ze zijn allebei in perfecte harmonie gesynchroniseerd.
De bestuurder geeft de controle over de lossende tractor weer af
Wanneer de aanhangwagen volledig is geladen, kan de bestuurder van de tractor de controle eenvoudig weer overnemen door het stuur te draaien. Of de bestuurder van de maaidorser kan via het display de synchronisatie stoppen.
Met de snelle A-B lijn functies is de machine binnen een paar seconden in te stellen
De handsfree geleiding van AutoTrac™ is ontwikkeld en verfijnd in de loop van ruim 20 jaar en zorgt er automatisch voor dat bij elke passage de volledige maaibreedte van het voorzetstuk uur na uur en dag en nacht wordt benut. Heuvels, lage gewassen of stoffige omstandigheden hebben geen nadelige gevolgen. Met de snelle A-B lijn functies is de machine binnen een paar seconden in te stellen.
Bovendien laat AutoTrac™ ook zien waar andere maaidorsers al in het veld zijn geweest en kunt u hiermee geleidingslijnen delen met andere machines. U kunt ook in bedden werken om de veldlogistiek te optimaliseren.
Of u mais oogst die in bochten is geplant of door de wind is plat gewaaid of werkt in een veld met ongelijke afstanden tussen rijen, AutoTrac™ RowSense™ zorgt ervoor dat u in het goede spoor blijft. De geavanceerde technologie maakt gebruik van invoergegevens die afkomstig zijn van zowel de rijsensoren op het voorzetstuk als satellietpositionering vanuit de StarFire™-ontvanger om rijen exact te kunnen volgen.
Een reeks adaptieve automatiseringsopties voor de beste prestaties
De X9-maaidorser is voorzien van adaptieve automatiseringsopties die ervoor zorgen dat de productiviteit van geen enkele bestuurder onderdoet voor die van de allerbeste bestuurders. Deze zijn eenvoudig instelbaar en helpen niet alleen bij het kiezen van de optimale instelling, maar zorgen er ook voor dat deze automatisch worden behouden.
Onderzoek onder verschillende bestuurders van maaidorsers toont aan dat de benutting van geïnstalleerde capaciteit gemiddeld met maximaal 20%* kan worden verhoogd. Het goede nieuws is dat de X9 is voorzien van adaptieve automatiseringshulpmiddelen en technologie die dit voor u doen.
*OPMERKING: uit 'dlz agrarmagazin' 6/2017
De prestatieoptimalisatiefunctie optimaliseert de instelling van de maaidorser. De bestuurder volgt gewoon het interactieve menu met aanbevelingen voor instellingen op basis van de oogstprioriteiten (verlies, graankwaliteit - gebroken korrels en hoeveelheid vuil, strokwaliteit). Er worden zelfs externe aanpassingen van de maaidorser voorgesteld. Het doel is de maaidorser te laten weten wat de gewenste output is: in termen van verliespercentage, graan- en strokwaliteit en zuiverheid van de graantank.
Combine Advisor™ maakt automatisch instellingen
Nadat de machine de voor de werkzaamheden vereiste output heeft berekend, neemt Combine Advisor™ het over. Het systeem past automatisch de vereiste aanpassingen toe om de gewenste kwaliteit te verkrijgen met een maximale verwerkingscapaciteit. De bestuurder hoeft niets in te voeren, waarmee aanvullende stress wordt weggenomen en wordt gezorgd voor optimaal oogsten gedurende de hele dag.
Met dit systeem voor automatische snelheidsregeling kunt u de maaidorser tot vlak onder de maximale capaciteit of verlieslimiet laten draaien. Het systeem kijkt naar meerdere kalibratiepunten bij verschillende toerentallen en niveaus van doorvoer binnen het gebruikelijke werkbereik. Dit vergroot de gevoeligheid voor verschillende omstandigheden aanzienlijk en staat garant voor een nauwkeurige regeling. Om te zorgen dat de prestaties behouden blijven, laat HarvestSmart™ de maaidorser automatisch langzamer draaien als Combine Advisor™ het systeem niet meer zo kan aanpassen dat de gewenste output wordt verkregen. En HarvestSmart™ verhoogt de snelheid van de maaidorser automatisch zodra de omstandigheden en instellingen dat toestaan.
Het ActiveYield-systeem is voorzien van drie precisiesensoren in de graantank
Vocht- en opbrengstsensoren zijn welbekende hulpmiddelen voor het bewaken van de prestaties van verschillende gewasvariëteiten, maar het ActiveYield-systeem op de X9-maaidorser is nog nauwkeuriger en zorgt voor nog beter oogstbeheer.
ActiveYield is voorzien van drie precisiesensoren in de graantank die automatisch de veranderingen in gewicht meten als de graantank wordt gevuld. Het systeem vergelijkt de meetwaarden van de tanksensoren met die van de opbrengst- en vochtsensoren om de opbrengstsensor nauwkeurig te kalibreren. U hoeft nu niet langer tijdrovende handmatige kalibraties uit te voeren en aanhangwagens dubbel te wegen op een weegbrug om nauwkeurige resultaten voor opbrengstmeting te krijgen. Dat verbetert de oogstlogistiek omdat aanhangwagens met graan sneller bij de silo aankomen. Het systeem elimineert ook het risico op fouten op opbrengstkaarten, omdat kalibratiegegevens niet handmatig hoeven te worden ingevoerd.
Bekijk uw gegevens in het Operations Center
De X9-maaidorser oogst op elke hectare enorme hoeveelheden waardevolle gegevens. Deze gegevens spelen een steeds grotere rol bij het verbeteren van de opbrengst, het automatiseren van documentatie en het maximaliseren van de winstgevendheid.
Via het JDLink™-systeem worden veld- en machinegegevens automatisch naar de beveiligde servers van John Deere in de cloud gestuurd. Ze kunnen worden bekeken in het John Deere Operations Center op uw MyJohnDeere.com-account, of via mobiele apps. Het Operations Center is nu compatibel met gegevens van een toenemend aantal andere merken landbouwmachines en een groeiend netwerk van onafhankelijke aanbieders van agrarische services en software. Dat biedt u een mate van beheersing over uw gegevens die zijn weerga niet kent in de agrarische sector.
Toegang tot het Operations Center vanaf elk apparaat
Met mobiele apps en opslag in de cloud kunt u uw oogstproces beheren op elk apparaat, ongeacht het merk van machine.
Het oogstseizoen is altijd onvoorspelbaar, met plotselinge weersveranderingen en veranderende oogstcycli. Daarom is de grootst mogelijke flexibiliteit vereist. Het Operations Center is toegankelijk vanaf alle apparaten, waar dan ook. Het maakt niet uit of u in uw kantoor zit of op het veld staat: u hebt in real time een duidelijk overzicht over uw gehele operatie.
Bovendien kunt u met de mobiele apps taakinformatie versturen of de instellingen op een maaidorser in een handomdraai op afstand aanpassen. Zo maximaliseert u de efficiëntie van uw oogstlogistiek en uw graanopbrengst op de manier zoals u dat wilt.
