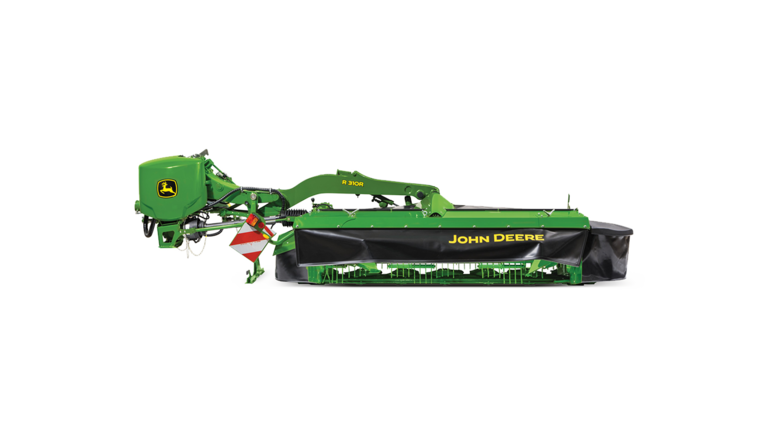

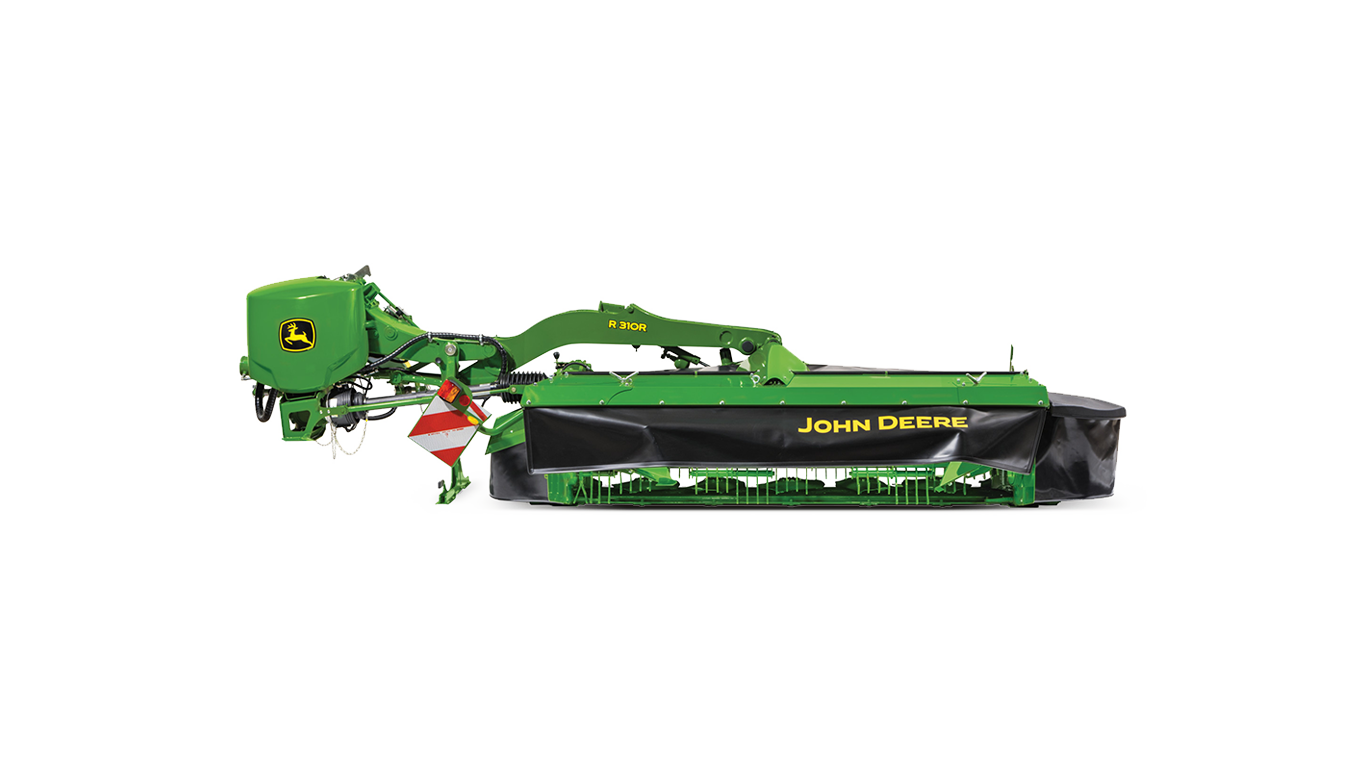

R310RMaaier-kneuzer
- Uitstekende manoeuvreerbaarheid
- Uiterst efficiënte maaibalk
- Betere balans
- Kneuzerselecties
R310R: Sneller beter veevoer
Om voorop te blijven op een markt met intense concurrentie, moet u sneller veevoer van betere kwaliteit produceren, tegen lagere kosten. Wij hebben met die uitdaging in het achterhoofd, onze nieuwe verticaal inklapbare R310R-maaier-kneuzer van 3,1 m ontworpen en we hebben het uitgerust met functies voor zuiver maaien, voorkomen van kapot slaan en behouden van het grasland.
Hoofdkenmerken
Alles uitklappen
Alles inklappen
Maaibed
Technologie voor een snelle vervanging van de messen (QCK)
Hendel met twee posities om de kneussnelheid eenvoudig aan te passen
Kneuzerafstelling
Kneuseffect
Verstelbare zwadgeleideplaat
Zwad
De zwadborden (gordijn achteraan opgetild voor zichtbaarheid)
Regelhendel
Transportstand van de R310R

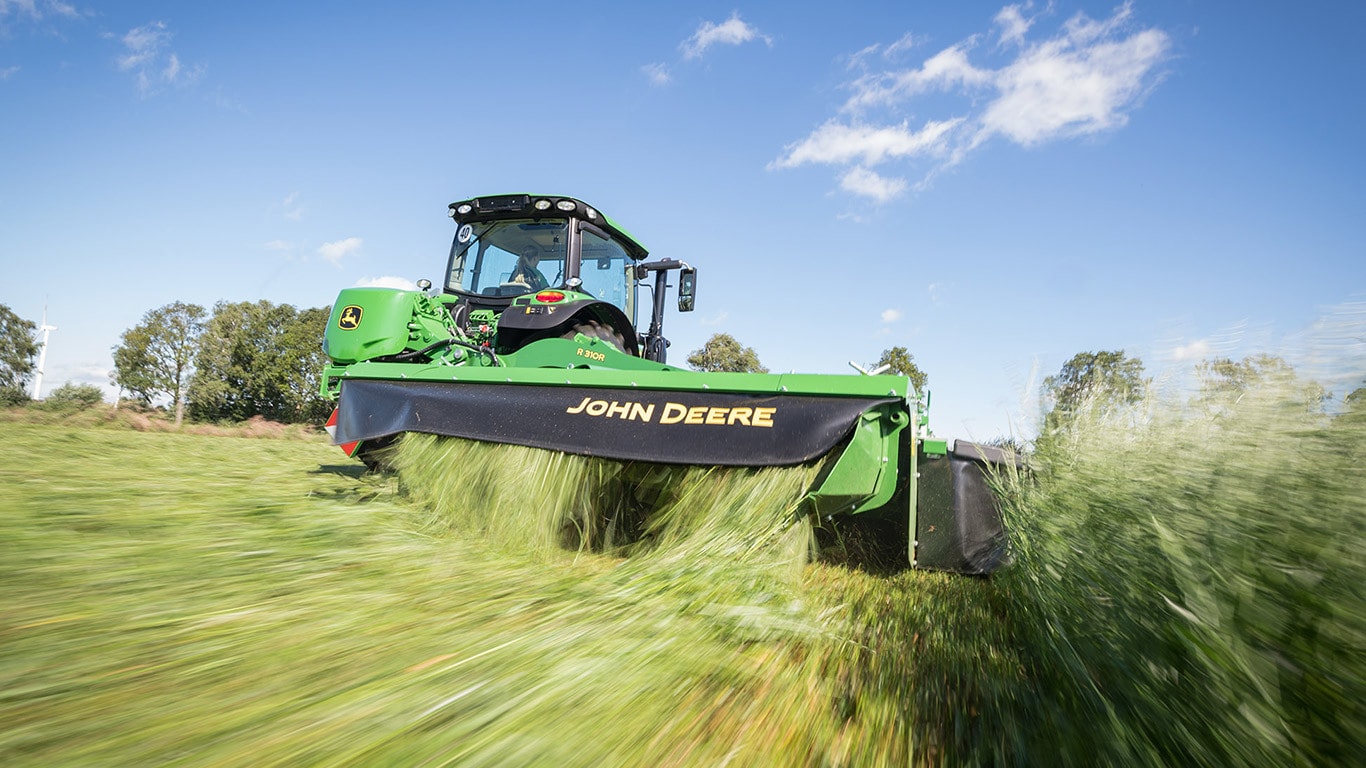

Maaibalk met roterende schijven voor maaien in zware omstandigheden
Maaibed
De R310R heeft een maaibalk met een maaibreedte van 3,1 m (10,2 ft). Zeven schijven en 14 messen zijn het perfecte uitgangspunt voor een uitstekende maaikwaliteit.
De maaibalk is in het frame van de machine aangebracht. Hierdoor wordt een hoge stabiliteit van de machine verzekerd. De stabiliteit wordt verder verhoogd door de schokdempers aan de linker- en rechterzijde.
De maaibalk levert onder alle omstandigheden een uitstekende maaikwaliteit. De overlapping van de schijven zorgen voor perfecte maaiprestaties, zelfs bij natte en plakkerige gewassen. Hierdoor wordt gewasophoping bij de schijven aanzienlijk beperkt en bent u minder tijd kwijt aan het reinigen van de machine.
Het vermogen wordt van de tractor met 1000 t/min en een aftakas van 44,4 mm (1,75 in.) via een centrale versnellingsbak overgedragen naar de maaibalk van de achtergemonteerde maaier-kneuzer.
- Elke maaibalk wordt beschermd door een slipkoppeling en een vrijloopkoppeling.
- De maaibalk is veilig in het frame gemonteerd voor kracht en duurzaamheid.
- Vermogen wordt overgedragen naar de draaiende schijven door volledig ommantelde versnellingen, draaiend in olie voor stille, soepele en betrouwbare werking.
- Met het oog op de onderhoudsvriendelijkheid is het maaibed levenslang gesmeerd; geen olieverversing nodig.
- De snel draaiende schijven maaien onder de zwaarste omstandigheden. De schijven draaien met 2986 t/min.
- Alle schijven bieden een orbitale maaidiameter van 440 mm (17,3 in.).
- Het lage ontwerp zorgt ervoor dat dicht bij de grond gemaaid kan worden in een platte hoek, waardoor schade aan de schijven en messen wordt vermeden. Het is mogelijk op een constante maai-hoogte te werken.
- De maai-hoogte wordt aangepast door via het derde punt de maaihoek te wijzigen.
- Ongeremde messen die 360 graden draaien gaan langer mee.
- Er zijn ook versterkte messen verkrijgbaar die een nog langere levensduur hebben.
- Het pignontandwiel kan eenvoudig worden verwijderd van de bovenkant van de maaibalk voor onderhoud.
- Tussentandwielen kunnen van het toegangsgebied worden verwijderd na verwijdering van het pignontandwiel.
Snelle vervanging van de messen voor meer productieve tijd en bestuurderscomfort
Technologie voor een snelle vervanging van de messen (QCK)
Technologie voor een snelle vervanging van de messen (QCK) is standaard voor deze machine. Deze technologie is ontwikkeld om de productiviteit te verbeteren door een aanzienlijke vermindering van de uitvaltijd bij het vervangen van messen.
De tijd die nodig is voor het vervangen van de messen is verminderd van drie minuten per mes tot circa 15 seconden. Het is een efficiënte manier om op het platform tot 40 minuten onderhoudstijd te besparen.
De R310R is voorzien van zeven schijven, en elke schijf heeft twee messen. De bestuurder hoeft alleen het speciale gereedschap (bevestigd aan de maaier-kneuzer) tussen de schijf en het veerblad te plaatsen, dit naar beneden te duwen en het mes te verwijderen. Er worden geen onderdelen verloren tijdens het vervangingsproces.
Het bestuurderscomfort wordt nog verder verbeterd omdat de messen op de QCK-maaibalk zijn ontworpen voor vrijwel dezelfde maai-hoogte als de klassieke maaibalk van 35 mm tot 65 mm (1,4 in. tot 2,6 in.). Alleen deze messen met een dubbel snijvlak kunnen in combinatie met de QCK-maaibalk een uitstekende maaikwaliteit en efficiënt gebruik garanderen: er is geen gewasophoping, en een eenvoudige terugkeer naar de maaipositie.
Grote landbouwbedrijven, en loonwerkers waarderen kwaliteit en onderhoudsvriendelijkheid:
- de maaibalken werken met hoge snelheid, leveren kwalitatief hoogstaand werk en kunnen betrouwbaar worden afgesteld.
- 360 graden roterende messen voor de beste productiviteit
- Elke schijf is beschermd tegen zware schokken met een nauwkeurigberekend breekpunt op de schijfaandrijving. Dit om reparatie kosten en tijd te besparen.
- Alle modules en de tussenliggende tandwielen kunnen snel en eenvoudig worden vervangen.
Om tegemoet te komen aan de hoge kwaliteitsvereiste is de maaibalk een tandwielgedreven maaibed in een oliebad:
- Alle schijven bieden een orbitale maaidiameter van 440 mm (17,3 in.).
- Met zeven schijven is de maaibreedte 3,1 m (10,2 ft).
- De schijfsnelheid is 2986 t/min.
Met het oog op de onderhoudsvriendelijkheid hoeft de olie in de maaibalk niet ververst te worden:
- Er is geen olieverversing nodig.
- De schijven zijn voorzien van de QCK-technologie voor een snelle vervanging van de messen.
- De maai-hoogte varieert van 35 tot 65 mm (1,4 tot 2,6 in.).
Klepelas kneuzer voor intensief kneuzen en consistente zwadvorming
De klepelas kneuzer heeft stalen klepels die de juiste impact op de plant leveren om de waslaag op de plant te verwijderen.
- De R310R is uitgerust met vier V-vormige klepels en 76 rechte vertandingen.
- Dit versnelt het droogproces, terwijl maar weinig onderhoud nodig is.
Om de productiviteit te verbeteren:
- Er zijn vijf kneusposities beschikbaar met twee rotatiesnelheden van 755 of 1000 t/min.
- De snelheid wordt aangepast met een eenvoudige schakelaar op de transmissie.
Hendel met twee posities om de kneussnelheid eenvoudig aan te passen
De klepelas is niet ontworpen om peulvruchten te bewerken, maar als het moet, kies dan een licht kneuseffect met de rotatiesnelheid van 755 t/min en de hendel voor de kneuzerafstelling op de minimale positie.
Kneuzerafstelling
Goede kneuzing van een groot aantal gewassen kan bereikt worden als de kneuzer juist is afgesteld. Er zijn vijf posities voor de instelling van de kneusintensiteit.
De gewenste zwadbreedte kan eenvoudig worden verkregen met de aanpasbare zwadgeleideplaten. Voor de R310R kan een breedte tussen 1,2 m en 2 m (3,9 ft en 6,6 ft) worden ingesteld
- Als een snelle droging nodig is, kan op alle machines een grote zwadbreedte worden ingesteld.
Hoe werkt de klepelas kneuzer:
Kneuseffect
Als hooi wordt gemaaid door de draaiende messen, pakken klepels de planten op en laten deze door de machine gaan. De klepels zijn vrij zwaaiend om schade aan de kneuzer te beperken als stenen of andere vaste objecten worden geraakt.
Terwijl de plant door de machine gaat, wrijft deze tegen de bovenplaat van de kneuzerkap en andere planten. Het wrijven verwijdert het wasachtige oppervlak van de steel van de plant voor sneller verdamping van vocht.
Het scharnierpunt van de bovenplaat van de kneuzerkap is ook verstelbaar voor meer kneuzingsintensiteit.
De snelheid waarmee de klepels ronddraaien heeft ook invloed op de mate van kneuzing.
Er kunnen twee snelheden op de klepelas van de kneuzer worden ingesteld door de toerenschakelaar op de transmissie te bedienen. Een hoge snelheid zal een efficiënt kneuseffect geven, terwijl het gewas bij een lagere snelheid lichter wordt gekneusd.
Als de schakelaar op de stand van het konijn staat, draait de klepelas op 1000 t/min. Als de schakelaar op de stand van de schildpad staat, draait de klepelas op 755 t/min.

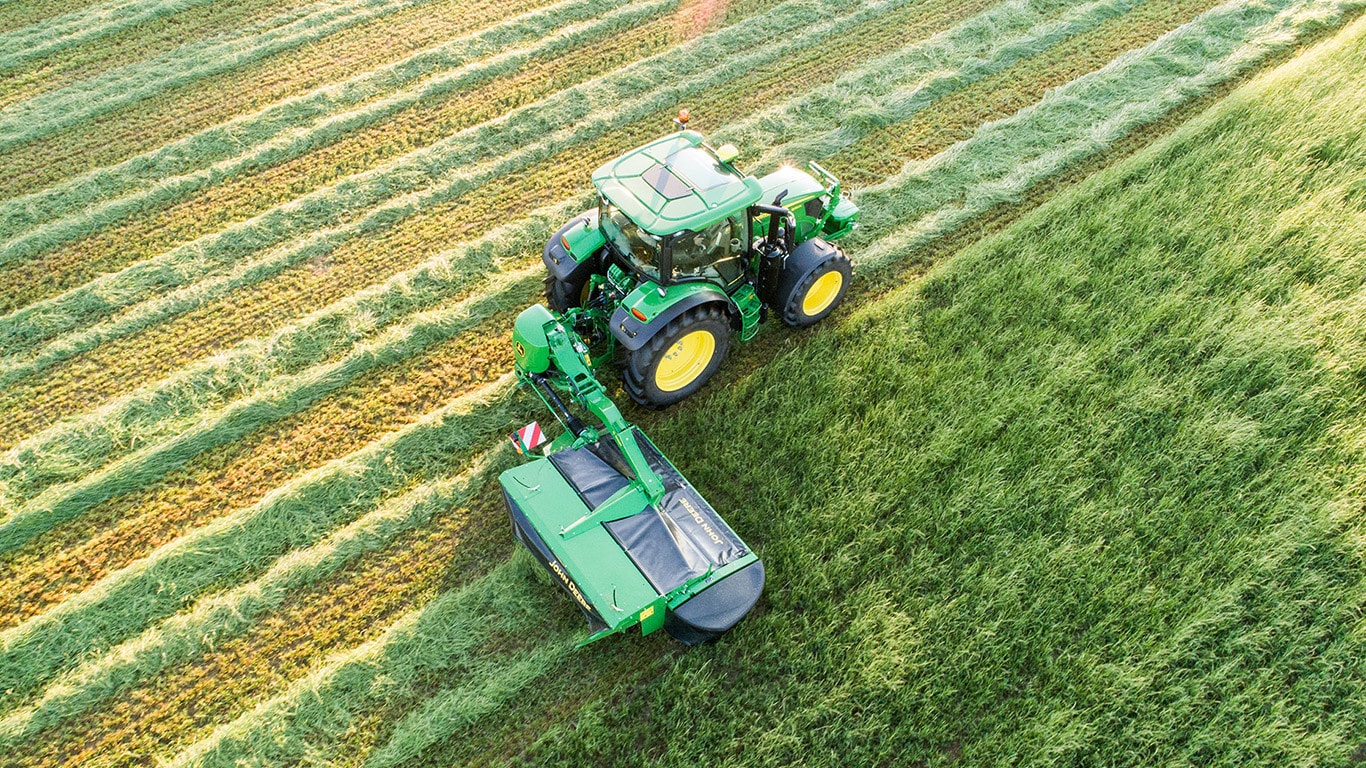

Veelzijdige zwadoplossingen voor verschillende oogstomstandigheden
De beschikbare ruimte voor een zwad is afhankelijk van spoorbreedte en bandbreedte. De zwadbreedte van de R310R kan eenvoudig worden aangepast door de zwadborden af te stellen.

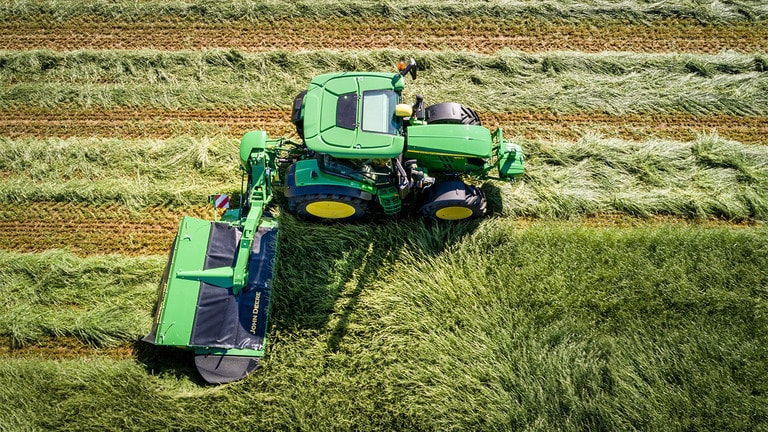

Zwadvorming
Verstelbare zwadgeleideplaat
Zwad
Zwadborden zijn gemakkelijk te verstellen om de materiaalstroom te regelen. Hierdoor kan de bestuurder de zwadbreedte aanpassen aan de oogstvereisten
De gewenste zwadbreedte kan eenvoudig worden verkregen door aan elke kant de hendel los te draaien en de aanpasbare zwadgeleideplaten naar de gewenste positie te plaatsen. Hiervoor hebt u geen speciaal gereedschap nodig. De zwadbreedte is regelbaar van 1,2 m tot 2 m (3,9 tot 6,6 ft) voor de R310R.
Als een snelle droging nodig is, kan op alle machines een grote zwadbreedte worden ingesteld. De bundel bestaat uit vleugels die achter de kap conditioneren zijn aangebracht. De zwadbreedte bij het gebruik van de brede zwadkit kan dusdanig worden afgesteld dat deze ongeveer overeenkomt met de maaibreedte van het platform.
De zwadborden (gordijn achteraan opgetild voor zichtbaarheid)
Regelhendel

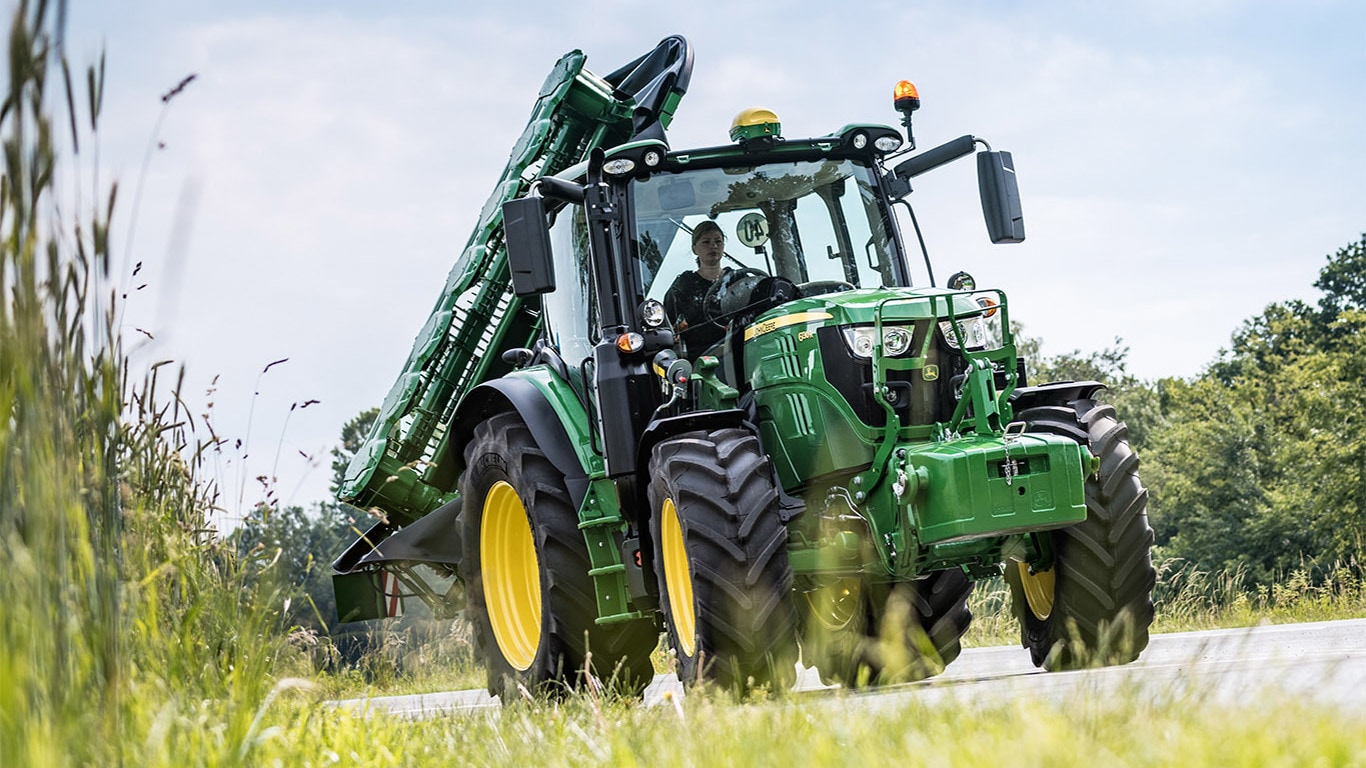

Verticaal opklapbaar voor grote manoeuvreerbaarheid bij transport over de weg
Transportstand van de R310R
Bedrijven in gebieden met smalle wegen en kleine toegangswegen tot het veld kunnen problemen ondervinden met het transport van hun machines.
De R310R achtergemonteerde maaier-kneuzer is de eerste enkelvoudige achtergemonteerde maaier-kneuzer van John Deere met een verticale transportstand.
Het werktuig kan tot 120 graden worden opgeklapt en heeft een scharnierpunt dicht bij de tractor. Dit zorgt voor de beste stabiliteit op de weg.
De bestuurder bedient de dubbelwerkende SCV's om de machine van de positie voor in het veld in de transportstand te zetten. Een transportvergrendeling garandeert maximale veiligheid.
