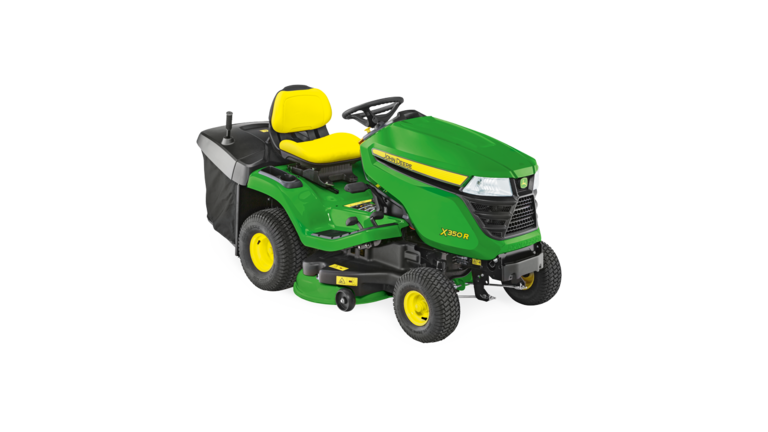

X350RZitmaaiers en tuintrekkers
- Bediening dek: elektrisch
- Twin TouchTM-voetbediening
- Cruisecontrol
- Opvangbak achteraan
Maaien, opvangen en klaar
Een opvangbak achteraan nodig voor uw zitmaaier? De X350 R heeft deze extra optie voor ons instapmodel zitmaaier. Geniet dus van het duidelijke display net zoals in de auto, ergonomische bedieningselementen en de gemakkelijk te bedienen Twin TouchTM hydrostatische transmissie met voetbediening. Kies uit een aantal maaidekken en kies de X350 R die het beste bij uw past.
Hoofdkenmerken
Expand All
Collapse All
V-twin motor met 14,1 kW bij 3100 t/min
Grote brandstofvulopening
Maaidek met achteruitworp van 107 cm (42 in.)
Maaidek X350R van 107 cm (42 in.)
Gevormd dek en uitwerpmes, maaier van 92 cm (36 in.) voor X135R afgebeeld
Standaard mulchplug
Wasaansluiting
De getoonde slangaansluiting moet ter plaatse worden aangeschaft - deze wordt niet standaard meegeleverd
Optionele geleideplaat achter
Optionele achterste geleideplaat in werking
De hopper wordt eenvoudig vanuit de bestuurdersstoel geleegd
De lange hendel geeft goede grip
De duurzame 300-L opvangbak wordt volledig geleegd
De opvangbak bevindt zich in de trekker, voor efficiënt vervoeren
Opvangbak met groot volume
Kwalitatief hoogwaardige stuurinrichting voor een moeiteloze bediening
De X350R is ontworpen voor gemakkelijk draaien
Kanzaki® K46 aandrijfas
Handige vrijloopklep
Bestuurdersplatform
Displaypaneel
Twin Touch voetbediening
Cruisecontrol-knop op het dashboard
Hoogteverstelling maaidek
Liftsysteem met voetpedaal
Onderdelen van aanvullende hefhulpveerset
Parkeerrem
Schakelaar elektrische aftakas
Aftakaskoppeling
RIO bediening
De schakelaar signaleert wanneer een opvangbak is gemonteerd
Heavy duty chassis
Stalen voorzijde van opvangbak met bouten aan het chassis bevestigd
Standaard aanhangwagenkoppeling achter voor het trekken van aanhangwagens
Gietijzeren vooras
Spindel stuurinrichting
Attractieve styling
Jaloezieën voor luchtinlaat
Optimaal lichtpatroon
Koplamplens
Comfortabel bestuurdersplatform
Bestuurdersplatform
Comfortabele stoel met open rugleuning
Stoelvering met veren in de achterste stand
Stoelvering met veren in de voorste stand
Bekerhouder en afgedekte gereedschapskist op spatbord
Afgedekte gereedschapskist met geopende afdekking
Locatie snelkoppeling
Verstelbare opvangbak vergrendeling
De opvangbak kan gemakkelijk worden verwijderd en weer worden aangebracht
Opvangbak verwijderd
Koker verwijderd afgebeeld
De koker kan indien nodig gemakkelijk worden verwijderd en gereinigd
Maaidek stelknop en uitneembaar afstelgereedschap onder de zitting
Exact Adjust toegangsgaten
Gereedschap voor instellen van maaidek onder maaidek aangebracht
Gebruik van de bijgesloten verstelzeskant om de hoogte van het maaidek in te stellen
Cut height adjusting knob
De soepele en betrouwbare motor heeft een luchtgekoeld V-twin-ontwerp
V-twin motor met 14,1 kW bij 3100 t/min
De tractor wordt aangedreven door een John Deere iTorque-aandrijving, een combinatie van motorkenmerken en een exclusief motorkapontwerp dat superieure trekkracht, gelijkmatige koeling en duurzaamheid biedt.
Een grote 726 cc (44,3 cu in) motor met 14,1 kW bij 3100 t/min beschikt over voldoende vermogen en koppel voor superieure prestaties. De grotere, krachtigere motor kan met een lager toerental van 3100 t/min worden gebruikt voor een stillere werking.
Belangrijkste motorkenmerken:
- 14,1 kW bij 3100 t/min
- Grote verplaatsing van 726 cc (44,3-cu in.)
- Hoogwaardige functies omvatten:
- Gietijzeren cilindervoering
- Overhead-klep
- Druksmering
- Vervangbaar oliefilter
- Tweetraps motorluchtfilter
- V-twin design:
- Uitstekend vermogen en uitstekende prestaties
- Gemakkelijk starten
- Soepele werking
Vliegwieldynamo
Een vliegwieldynamo zorgt voor voldoende capaciteit om de accu snel te kunnen opladen en om de elektrische uitrusting, zoals de verlichting of een veldspuit, van spanning te voorzien:
- 12 A oplaadcapaciteit
- Zodanig geregeld dat de accu volledig opgeladen blijft zonder risico voor overbelasting
De brandstoftank heeft een grote, handig geplaatste vulopening
Grote brandstofvulopening
Grote brandstofvulopening met een diameter van 7,6 cm (3-in.) maakt het bijvullen van benzine eenvoudig:
-
Bevindt zich op het linker spatbord
-
Voorkomt lekken
-
Capaciteit van 7,6 l (2 U.S. gal.)
-
Controlelampje (B) voor het lage brandstofpeil waarschuwt de bestuurder als er te weinig brandstof in de tank zit
Het maaidek van 107 cm (42-in.) met achteruitwerp- en achteropvangsysteem maait netjes
Maaidek met achteruitworp van 107 cm (42 in.)
Maaidek X350R van 107 cm (42 in.)
Het innovatieve ontwerp van het Edge™-maaidek van 107 cm (42-in.) met achteruitworp combineert de beste eigenschappen voor betrouwbaarheid en superieure prestaties bij het maaien, verzamelen en mulchen van gras en bladeren:
- Het maaidek is gestanst uit staalplaat van 3 mm dik, waardoor vloeiende contouren ontstaan die zorgen voor een kwalitatief hoogstaand uiterlijk en uitstekende prestaties.
- Eenvoudig te installeren of verwijderen mulchplug is standaard.
- De bijgesloten AM147289-bladen bieden optimale opvang/achteruitwerping en goede mulchresultaten in veel verschillende omstandigheden. Voor optimaal mulchen, zijn de AM140332-mulchmessen beschikbaar.
- Zonder zijdelings uitwerpkanaal kan de maaier aan beide zijden trimmen voor een hoge maai-efficiëntie en een hoog maaicomfort.
- Een kleinere benodigde opslagruimte is een extra voordeel.
- Een standaard V-riem en een niet getimed ontwerp van de messen resulteert in een superieure betrouwbaarheid en een probleemloze werking.
- Verplaatste messen maken overlappen van de messen mogelijk met de standaard V-riemaandrijving.
- De messen kunnen maaien zonder elkaar te raken.
- Een versterkte V-riem en een grote spanpoelie met veerdruk brengen het vermogen efficiënt en betrouwbaar over op de maaimessen.
- Drie maaiwielen houden de maaiwerkzaamheden egaal en verminderen de kans op beschadiging van het gras.
- Met instelstappen van 0,64 cm (0,25 in.) kan de maaier op de optimale maai-hoogte worden gebruikt.
- Een snel afstelbaar vlakstellingssysteem van het maaidek maakt het eenvoudig het maaidek correct af te stellen.
Gevormd dek en uitwerpmes, maaier van 92 cm (36 in.) voor X135R afgebeeld
De onderzijde van het maaidek is gevormd en vrij van belemmeringen voor optimaal maaien en opzakken:
- Gemaaid gras beweegt soepel rond het dek en in de uitwerpkoker naar de grascollector.
- Ophopen van gemaaid gras wordt voorkomen om de hoge prestaties te waarborgen en voor eenvoudig schoonmaken.
- Speciale uitwerpbladen (standaarduitrusting) hebben een grote vleugel om gemaaid gras in de uitwerpkoker naar de grascollector te krijgen.
- De maaier vult de grascollector met een inhoud van 300 liter met een grote hoeveelheid gemaaid gras en/of bladeren.
Standaard mulchplug
Standaard mulchplug
Mulchplug kan eenvoudig op de plaats van de grascollector worden gemonteerd:
- Een mulchplug is als standaarduitrusting bijgesloten bij de X350R modeljaar 2017 en later (SN 20,001-).
- Een mulchplug is ideaal voor tijden waarop het verzamelen van gemaaid gras en bladeren niet gewenst is. De grascollector achter kan eenvoudig worden verwijderd en om de mulchplug te monteren.
- De plug sluit de opening aan de onderzijde van het dek af, zodat materiaal niet in de uitwerpkoker terecht kan komen.
- De bijgesloten AM147289-bladen bieden optimaal opzakken en uitwerpen achter en goede mulchresultaten in veel verschillende omstandigheden.
- Voor optimaal mulchen, zijn de AM140332-mulchmessen beschikbaar.

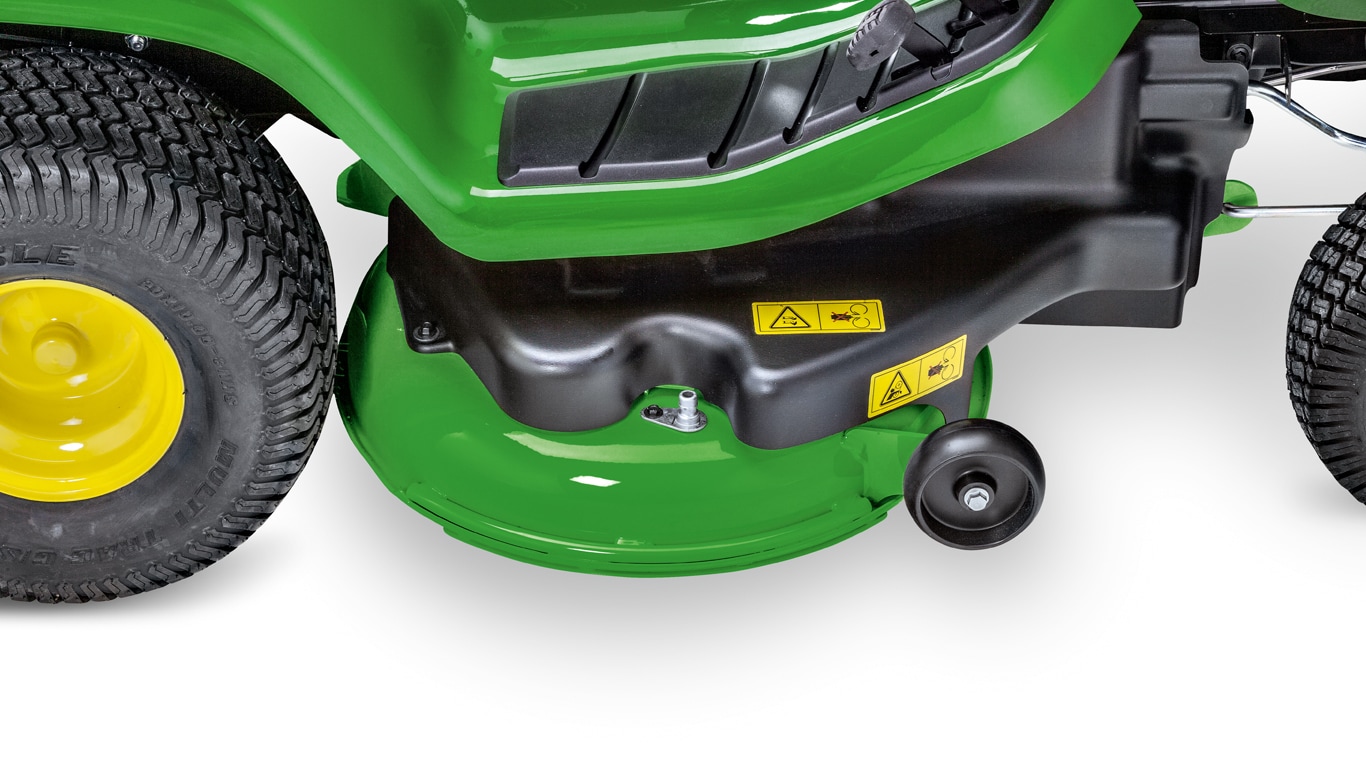

Wasaansluiting
De getoonde slangaansluiting moet ter plaatse worden aangeschaft - deze wordt niet standaard meegeleverd
Aan beide zijden van het maaidek bevinden zich wasaansluitingen. Deze kunnen worden gebruikt om water naar de onderzijde van het maaidek te voeden, zodat het na gebruik gemakkelijk kan worden gereinigd:
- De wasaansluitingen zijn ontworpen voor een snelfitting.
- Sluit de slang op één wasaansluiting van de maaier aan en bedien de maaier om deze te reinigen.
- Door de wasaansluitingen te gebruiken worden de onderzijde van het dek en de uitwerpkoker schoongemaakt.
- De wasaansluitingen werken het best als deze direct na de maaiwerkzaamheden worden gebruikt.
- Door het maaidek te gebruiken terwijl het water stroomt, worden grasresten verwijderd.
- Door de wasaansluitingen te gebruiken, wordt het ophopen van materiaal voorkomen, wat de volgende keer dat de maaier wordt gebruikt de werking negatief kan beïnvloeden.
Een slangadapter voor de passende waterslang voor aansluiting op de wasaansluitingen kan lokaal worden aangeschaft.
Optionele geleideplaat achter
Optionele achterste geleideplaat in werking
De optionele achterste geleideplaat (BM25065) kan eenvoudig op de plaats van de grascollector worden gemonteerd:
- Geen gereedschap nodig voor montage
- Verdeelt het gemaaide gras evenwijdig achter de tractor
De achterste opvangbak heeft een forse inhoud en is eenvoudig te legen
De hopper wordt eenvoudig vanuit de bestuurdersstoel geleegd
De lange hendel geeft goede grip
De duurzame 300-L opvangbak wordt volledig geleegd
Het innovatieve design van de achterste opvangbak bepaalt de standaard voor verzamelsystemen:
- De opvangbak is vervaardigd van een duurzame stof, die voor de noodzakelijke flexibiliteit zorgt.
Opvangbak vervoeren
De opvangbak bevindt zich in de trekker, voor efficiënt vervoeren
Opvangbak met groot volume
De achterste opvangbak wordt samen met de trekker in het krat vervoerd:
-
Minimale vervoerskosten
-
Geen extra kartonmateriaal, wat afvalkosten vermindert
De opvangbak is vervaardigd van duurzame materialen en afgedicht om te voorkomen dat de gebruiker met stof in aanraking komt.
De tandheugelstuurinrichting zorgt voor een moeiteloze bediening
Kwalitatief hoogwaardige stuurinrichting voor een moeiteloze bediening
De X350R is ontworpen voor gemakkelijk draaien
Een heavy-duty tandheugelstuurinrichting met kwalitatief hoogwaardige lagers biedt een moeiteloze en exacte bediening gedurende de levensduur van de trekker:
- Draaicirkel van 42 cm (16.5 in.) zorgt voor een goede manoeuvreerbaarheid.
- Moeiteloze besturing zorgt voor efficiënt maaien en comfort voor de gebruiker.
Moeiteloze besturing
Een moeiteloze besturing is belangrijk, zodat de gebruiker een plezierige maaiervaring heeft.
-
Met het grote stuurwiel met een diameter van 36 cm (14-in.) kan voldoende kracht worden gezet om moeiteloos te draaien.
-
De grote tandwielen zorgen voor een betere (grotere) overbrengingsverhouding.
-
Een hoge overbrengingsverhouding zorgt voor minder moeite bij het verdraaien van het stuurwiel.
-
- Kogelgewrichten op beide uiteinden van de spoorstang en stuurstang zorgen voor een nauwkeurigere besturing.
-
Een lange stuurstang verbetert de besturing over het gehele bewegingsgebied.
- Een wormwielsector scharniert op een as en niet op een bus.
- Dit zorgt ervoor dat de tandwielen goed in elkaar grijpen en voorkomt frictie, voor gemakkelijker sturen.
- Smeerbare draaipunten vooras, vermindert wrijving en voorkomt slijtage.
De geïntegreerde hydrostatische aandrijfas is efficiënt
Kanzaki® K46 aandrijfas
Bij de Tuff Torq® hydrostatische aandrijfas zijn de hydrostatische pomp en rotatorgroepen van de motor in dezelfde behuizing aangebracht als het differentieel en de ashuizen:
-
Dit zeer efficiënte design vermindert het aantal afdichtvlakken en minimaliseert de kans op lekkage.
-
De aandrijfas is in principe gelijk aan het exemplaar dat wordt gebruikt in de X300 tractor; hij is echter omgekeerd, en het aandrijfsysteem is uniek doordat dit samenwerkt met het uitwerpsysteem.
In combinatie met het voetbedieningssysteem werkt de hydrostatische transmissie net als een automatische transmissie in een auto, zodat bij de beschrijving hiervan vaak de term "automatisch" wordt gebruikt:
- Dankzij de toepassing van de nieuwste kleppentechnologie is het geluidsniveau aanzienlijk afgenomen.
- Een grote pomp en het draaiende gedeelte van de motor zorgen voor een efficiënte werking en lange levensduur.
Vrijloopklep
Handige vrijloopklep
De vrijloopklep is bij de het hefinrichting achter van de tractor aangebracht, voor een goed zicht en gemakkelijke bediening.
Kanzaki en Tuff Torq zijn handelsmerken van Kanzaki Kokyukoki Mfg. Co. Ltd.
De bedieningsschakelaars zijn handig en eenvoudig te vinden
Bestuurdersplatform
Displaypaneel
Het vloeiend verlopende dashboard is uitgevoerd met een pure, aantrekkelijke styling en met ergonomische bedieningselementen voor een comfortabel gebruik:
- De bedieningsschakelaars zijn van een kleurcodering voorzien voor eenvoudige herkenning.
- De bedieningsschakelaars zijn op een logische plaats aangebracht en gemakkelijk te bereiken.
- De schakelaar voor de aftakas kan gemakkelijk worden geactiveerd door deze met de vingers aan de onderzijde omhoog te trekken, zoals bij een T-handgreep.
- De RIO-schakelaar (reverse implement option, werktuigoptie achterzijde) is een gemakkelijk te gebruiken en te herkennen gele knop.
- De RIO-schakelaar kan met dezelfde hand worden geactiveerd als waarmee een sneeuwblazer wordt bediend.
- De vergrendelingsbediening op voethefmodellen, de hydraulische hefbediening op power lift-modellen en de parkeerremvergrendeling zijn uitgevoerd als draaihendels, zodat deze moeiteloos kunnen worden bediend.
- De bedieningsknop van de cruise control is uitgevoerd in automotive-stijl.
- Afzonderlijke bedieningsorganen voor het motortoerental en de choke vergemakkelijken het starten en opwarmen van de motor bij lage temperaturen.
- De chokehendel is veerbelast, om te voorkomen dat de trekker ongewild kan worden bediend als de choke gedeeltelijk gesloten is.
 |
A - Waarschuwing/stop B - Aftakas (PTO) C - Acculading D - Parkeerrem E - Bestuurdersaanwezigheid F - Bedrijfsurenteller |
G - Onderhoud H - Motortoerental I - Symbool motortoerental J - Beste maaigebied K - Materiaalopvangsysteem (MCS) L - Brandstof laag niveau |
Het instrumentenpaneel is voorzien van een modern uiterlijk in automotive-stijl. Tijdens het starten worden de lampen en de meters op werking getest:
- Het display is uitgevoerd met een donker cockpit-ontwerp, zodat de bestuurder minimaal wordt afgeleid.
- Het display is voorzien van achtergrondverlichting voor goede zichtbaarheid in het donker.
- De nachtzichtbaarheid is met name nuttig bij het gebruik van sneeuwblazers.
- Wanneer de hopper vol is, gaat het controlelampje hopper vol branden en wordt de PTO automatisch uitgeschakeld.
- Met de urenteller kan gemakkelijk worden bijgehouden wanneer de olie moet worden ververst en ander onderhoud moet worden uitgevoerd.
- Het waarschuwingslampje voor laag brandstofniveau geeft de bestuurder een duidelijk waarneembare waarschuwing als de brandstoftank leeg raakt.
- Met de tachometer wordt het motortoerental grafisch weergegeven.
- Met grafisch weergegeven doelzones wordt de bestuurder geïnformeerd over het motortoerentalbereik waarmee de beste maaikwaliteit kan worden bereikt.
- De bestuurder kan middels een indicator zien of de aftakas in bedrijf is.
- Via felle waarschuwings- en stoplampen wordt de bestuurder gewezen op de aanwezigheid van belangrijke informatie in het instrumentenpaneel.
- Hierdoor kan schade worden voorkomen en kunnen reparatiekosten worden verminderd, omdat problemen tijdig kunnen worden aangepakt.
- Bestuurders wordt gewezen op de aard van het probleem als zij een maaier willen starten die problemen heeft met de aftakas, de zitting of de parkeerremvergrendeling.
- De indicatoren zijn ook nuttig om oorzaken vast te stellen van het uitvallen van de aftakas of de motor bij problemen met vergrendelingen.
- De bestuurders worden geïnformeerd over een lage, normale of buitensporig hoge accuspanning.
- De service-indicatorlamp gaat branden als er een diagnostische foutcode is opgeslagen.
- De ingebouwde diagnosevoorzieningen leveren foutcodes die door opgeleide monteurs kunnen worden gebruikt.
- Een monteur kan bijvoorbeeld zonder gereedschap schakelaarfuncties of geleidbaarheid in circuits testen.
De Twin Touch™ voetbediening is gemakkelijk in het gebruik en beschikt over cruisecontrol
Twin Touch voetbediening
Cruisecontrol-knop op het dashboard
Met de Twin Touch voetpedalen worden de rijsnelheid en rijrichting geregeld:
- Het gaspedaal als bij een auto zorgt voor een gemakkelijke bediening.
- De gebruiker kan van richting veranderen zonder zijn voet van het platform op te tillen.
- Het grote pedaaloppervlak biedt de gebruiker een superieur comfort.
Cruisecontrol
Cruisecontrol is standaard:
- Druk op de cruise-knop om te activeren en houd ingedrukt totdat de voet van het vooruitrijpedaal af is.
- Voor een noodstop kan de cruisecontrol worden uitgeschakeld door het rempedaal of het pedaal voor vooruit rijden in te drukken.
Hoogteverstelling maaidek
Hoogteverstelling maaidek
Draaiknop voor het snel en gemakkelijk instellen van de maaihoogte:
-
Stelt de maaihoogte in stappen van 0,6 cm (0.25-in.) in tussen 2,5 en 10,2 cm (1 tot 4 in.)
-
Het maaidek gaat bij het laten zakken altijd naar de ingestelde hoogte
-
Meter voor dek-uitlijning en Exact Adjust-gereedschap aanwezig, gemakkelijk bereikbaar opgeborgen in het compartiment onder de stoel
-
Gebruik in combinatie met Exact instelpoorten voor de gemakkelijke en accurate hoogteverstelling van het maaidek, voor optimale maaiprestaties
-
Liftsysteem met voetpedaal
Liftsysteem met voetpedaal
Het heffen van de maaier of een werktuig met de voet is minder vermoeiend voor veel gebruikers:
Optionele hefhulpveer
Onderdelen van aanvullende hefhulpveerset
Een optionele aanvullende hefhulpveer is verkrijgbaar:
- Vereist voor toepassing van sneeuwblazers
-
De gemakkelijk te bedienen sper werkt op dezelfde manier als de vergrendeling van een parkeerrem.
-
Het voetpedaal bevindt zich uit de weg en zal niet snel blijven haken achter struiken en takken tijdens het maaien.
-
Het maaidek gaat bij het laten zakken altijd naar de ingestelde hoogte.
-
Er is een hefhulpveer aangebracht voor minimale moeite bij het heffen.
- Voor het toepassen van sneeuwblazers is een optionele BM24810 aanvullende hefhulpveerset (X350R) vereist en verkrijgbaar.
-
De maaier kan niet per ongeluk in de geheven stand worden vergrendeld bij het maaien in greppels.
-
Bij het monteren of verwijderen van een maaier of uitrusting aan de voorzijde via het voetbediende hefsysteem kan de veerspanning worden opgeheven van de bevestigingspunten door het hefpedaal naar achteren te trekken en de hefvergrendeling op te tillen, om het pedaal in de achterste stand vast te houden.
Parkeerrembediening
Parkeerrem
Bij het indrukken van het rempedaal worden de inwendige natte remmen bediend (langere levensduur) om te stoppen.
De parkeerrembediening is op een handige plaats aangebracht voor een goede bereikbaarheid; het rempedaal wordt betrouwbaar op zijn plaats gehouden.
De elektrische aftakaskoppeling is eenvoudig en handig in het gebruik
Schakelaar elektrische aftakas
Een zwaar uitgevoerde elektrische aftakaskoppeling wordt bediend met een handig in het dashboard aangebrachte schakelaar.
De vulschakelaar geeft een waarschuwing op het dashboard en een alarmsignaal. De vulschakelaar schakelt niet meteen het maaidek uit, zodat de bestuurder een baan kan afmaaien.
Zwaar uitgevoerde aftakaskoppeling
Aftakaskoppeling
De aftakaskoppeling is ontworpen om veelvuldig te worden in- en uitgeschakeld.
RIO en de veiligheidsschakelaars zorgen voor veilig werken
RIO bediening
Maaien terwijl achteruit wordt gereden wordt sterk afgeraden.
Een gebruiker die het noodzakelijk acht de maaier ingeschakeld te laten terwijl achteruit wordt gereden, moet eerst de trekker volledig tot stilstand brengen, vervolgens de schakelaar voor de aftakas (PTO) optillen en in de terugdraaistand vasthouden, terwijl het pedaal achteruitrijden iets wordt ingedrukt. Vervolgens kan de gebruiker de aftakasschakelaar loslaten, waarna de maaier weer begint te werken.
Deze procedure moet worden herhaald als de gebruiker besluit om weer achteruit te rijden met ingeschakelde maaier (of een andere door de aftakas bediende uitrusting).
Veiligheidsschakelaars
De schakelaar signaleert wanneer een opvangbak is gemonteerd
Een schakelaar signaleert wanneer een opvangbak (of een achterste geleideplaat) is gemonteerd. Wanneer geen opvangbak (of achterste geleideplaat) is gemonteerd en de aftakasschakelaar wordt bediend, treedt de aftakas niet in werking.
Een blokkeerschakelaar voor de rem voorkomt dat de trekker kan worden gestart als het rempedaal niet is ingedrukt of de handrem niet is bediend.
Een stoelschakelaar schakelt de aftakas uit wanneer de bestuurder de trekkerstoel verlaat; deze schakelt eveneens de motor uit als de parkeerrem niet is bediend terwijl de bestuurder de stoel verlaat.
De bestuurder moet op de machine zitten om de vulbak te legen of de deflector moet geïnstalleerd zijn.
Het chassis is een betrouwbaar, zwaar uitgevoerd stalen exemplaar
Heavy duty chassis
Stalen voorzijde van opvangbak met bouten aan het chassis bevestigd
Het chassis is gemaakt van een zware kwaliteit gevormd en gelast staal, voor een lange levensduur versterkt op kritische gebieden.
De stalen voorzijde van de opvangbak is met bouten aan de achterzijde van het trekkerchassis bevestigd:
- Versterkt het chassis en biedt een solide ondersteuning voor de opvangbak
- Chassis vervaardigd van 2,66 mm (0.105-in.) dik materiaal
- Standaard voorbumper vervaardigd van 3,8 mm (0.15-in.) dik staal, om het chassis te completeren
Standaard aanhangwagenkoppeling achter voor het trekken van aanhangwagens
Een standaard aanhangwagenkoppeling achter is aanwezig voor het trekken van aanhangwagens Gewoon de opvangbak verwijderen en de aanhangwagenkoppeling kan worden gebruikt.
De vooras en fusees zijn heavy-duty
Gietijzeren vooras
De vooras is vervaardigd van nodulair gietijzer:
- De gietijzeren vooras is sterk en schokbestendig.
- Gietijzer geeft niet mee bij zware belastingen of stoten.
Vervangbare lagers worden gebruikt bij de schommelas en sturing van modellen met stuurbekrachtiging:
- Bussen zijn zeer slijtvast.
- Vet tussen de bussen zorgt voor de smering en optimale besturing tussen de smeerbeurten (X370)
- Smeernippels op elke fusee zijn gemakkelijk in het onderhoud.
Voorste spindels stuurinrichting
Spindel stuurinrichting
De diameter van de voorste spindel van de stuurinrichting is 19 mm (0.75 in.) voor grote sterkte en een lange levensduur:
- De kracht om ook zware gereedschappen te hanteren.
- Lange levensduur van lagers
- Gebruik afgedichte, precisielagers in voorwielen
Moderne styling is mooi en functioneel
Attractieve styling
Jaloezieën voor luchtinlaat
Gladde, afgeronde contouren zorgen voor een moderne, stijlvolle indruk:
- De motorkap is voorzien van efficiënte jaloezieën voor de luchtinlaat over de gehele lengte aan elke zijde en niet bovenop, voor een betere motorkoeling en minder geluid in het bedieningsstation.
- Hete lucht verdwijnt via de frontgrille en uit de richting van de bestuurder
- De volledig omsloten kap is gemaakt van gegoten in kleur materiaal.
- Vermindert geluid
- Het deukt niet in en het roest niet
- De opvallende grille, grote treeplank en de spatbordoverkapping uit één stuk completeren het stylingpakket.
Twee koplampen zorgen voor uitstekend zicht
Optimaal lichtpatroon
Koplamplens
Koplampen zijn standaard:
- Twee 27 W lampen zorgen voor uitstekende verlichting, voor beter zicht in het donker.
- Dankzij een stand voor de koplampen van het contactslot kunnen de koplampen gemakkelijk worden bediend.
- De koplampen zijn zodanig ontworpen dat ze voor een optimaal lichtpatroon zorgen voor het maaien.
Het bestuurdersplatform is comfortabel en praktisch
Comfortabel bestuurdersplatform
Bestuurdersplatform
Het bestuurdersplatform is ontworpen met het oog op comfort voor de bestuurder en gebruiksgemak van de bedieningen:
- Een groot stuurwiel met een diameter van 36 cm (14 in.) is comfortabel in het gebruik en zorgt voor minimale stuurkrachten.
- Voetmatten over de gehele lengte bieden comfort voor de bestuurder en beschermen de beenruimte.
Comfortabele stoel
Comfortabele stoel met open rugleuning
Een 38 cm (15 in.) hoge stoel met open en hoge rugleuning biedt de bestuurder een comfortabele, soepele rit en voldoende ondersteuning:
- De stoel kan over een afstand van 17 cm (6,6 in.) in 15 posities worden versteld, zodat de bestuurder een comfortabele zit kan vinden en de bedieningsorganen gemakkelijk kan bedienen.
- De stoel kan gemakkelijk naar voren en achteren worden ingesteld terwijl de bestuurder op de stoel zit.
- De open rugleuning maakt een luchtcirculatie mogelijk, waardoor de rug van de bestuurder koel en droog blijft, voor een comfortabele rit.
- Het handvat aan de bovenzijde van de rugleuning is handig aangebracht voor het omhoog kantelen van de stoel, zodat het tegen de elementen is beschermd.
Verstelbare stoelvering
Stoelvering met veren in de achterste stand
Stoelvering met veren in de voorste stand
De stoelophanging kan zonder gebruik van gereedschap aan het gewicht van de bestuurder worden aangepast:
- De veren kunnen naar voren en achteren in drie standen worden ingesteld.
- Hiervoor is geen gereedschap nodig
- Hierdoor kan de vering uiterst nauwkeurig aan het gewicht van de bestuurder worden aangepast
- Betere ondersteuning van de rug voor zwaardere bestuurders
- Opbergvak in onderzijde zitting aangebracht.
- Kan worden gebruikt voor het onderbrengen van handschoenen, kleine gereedschappen enz.
- Handige opslaglocatie voor Exact Adjust-sleutel en meter
Bekerhouder en gereedschapskist
Bekerhouder en afgedekte gereedschapskist op spatbord
Afgedekte gereedschapskist met geopende afdekking
Een bekerhouder en gereedschapskist bevinden zich onder handbereik van de bestuurder op het spatbord:
-
In de bekerhouder passen verschillende maten bekers.
-
De gereedschapskist biedt handige opbergmogelijkheden.
-
De bekerhouder en de gereedschapskist zijn vervaardigd van duurzaam acrylonitril butadieen styreen (ABS) plastic.
12 V-snelkoppeling
Locatie snelkoppeling
Een 12 V-snelkoppeling, onder de zekeringkast van de tractor, wordt als standaarduitrusting geleverd om de montagetijd te verminderen voor bepaalde werktuigen die de 12 V-stroomvoorziening van de tractor gebruiken:
- De koppeling met vier openingen bevat de accu-, massa- en contactslotklemmen en wordt via het contactslot in- en uitgeschakeld.
Eenvoudig onderhoud is standaard
Opvangbak afstellen en verwijderen
Verstelbare opvangbak vergrendeling
De opvangbak kan gemakkelijk worden verwijderd en weer worden aangebracht
De opvangbakvergrendeling is eenvoudig aan te passen aan de voorkeur van de gebruiker en de omstandigheden:
-
De veer kan in elk van de drie openingen worden geplaatst.
-
Op heuvelachtig of ruw werkterrein is meer vergrendelingskracht nodig.
De opvangbak kan eenvoudig van de trekker worden verwijderd door aan de achterste hendel te trekken om de achterzijde van de opvangbak omhoog te brengen tot 25 graden of ongeveer 13 cm (5 in.), en vervolgens beide hendels te gebruiken om de opvangbak verticaal uit de gleuven in de bevestigingssteunen te tillen.
-
Gereedschap is niet nodig.
-
Er hoeft niets te worden losgemaakt.
Opvangbak verwijderd
Koker verwijderd afgebeeld
De koker kan indien nodig gemakkelijk worden verwijderd en gereinigd
De koker kan gemakkelijk worden losgetrokken en verwijderd:
-
De koker moet minstens gedeeltelijk naar buiten worden getrokken voordat het maaidek wordt verwijderd.
-
Door de koker te verwijderen wordt het reinigen vergemakkelijkt.
De Exact instelpoorten en de interne maaidekverstelling vereenvoudigen het verstellen van het maaidek
Maaidek stelknop en uitneembaar afstelgereedschap onder de zitting
Exact Adjust toegangsgaten
Een maaidek moet waterpas in de breedte en in de lengte (van de machine) zijn en op de juiste manier geïnstalleerd zijn. Speciaal gereedschap wordt aangeboden om dit makkelijk te maken:
- Een zeskantsleutel en een meterzijn handig opgeslagen onder de tractorstoel in een speciaal opbergvak.
- Exact Adjust instelpoorten bevinden zich aan weerszijden van het bestuurdersplatform boven de bouten om het maainiveau aan te passen. Samen met de zeskantsleutel bieden deze de gelegenheid de maaier snel en eenvoudig aan te passen en een hoge maaikwaliteit te bereiken.
De Exact instelfunctie staat standaard op alle Select Series™ X300 en X500 trekkers:
- Er hoeft geen hand onder de spatschermkap te worden gestoken tijdens het instellen van de hoogte.
- De interne maaidekverstelling, Exact instelpoorten en de verstelzeskant werken samen.
- Stel de hoogte van het maaidek aan beide kanten in
- Stel de correcte hellingshoek in (voor- naar achterzijde maaidek)
- Kalibreer de maaihoogte met de instelknop
- De Exact instelling maakt het eenvoudiger het maaidek te verstellen wanneer uitgerust met een Power Flow™ ventilator.
- Voor optimale maaiprestaties moet de maaihoogte worden versteld wanneer afwisselend met en zonder ventilator wordt gemaaid. De Exact instelling maakt dat dit eenvoudig kan.
Gereedschap voor instellen van maaidek onder maaidek aangebracht
Gebruik van de bijgesloten verstelzeskant om de hoogte van het maaidek in te stellen
Raadpleeg de gebruikershandleiding voor de correcte instelprocedures voor elk trekkermodel. Dit zijn de voornaamste stappen om de hoogte van het maaidek correct in te stellen:
- Parkeer de trekker op een vlakke ondergrond.
- Stel de correcte bandenspanning in
- Raadpleeg de sticker voor de maaihoogteknop die zich op de console van de machine bevindt. Deze sticker toont de hoogte-instelling en plaats van de instelpunten voor het instellen van de hoogte van het maaidek.
Cut height adjusting knob
- Plaats de knop voor het instellen van de maaihoogte in de juiste stand van 6,4 cm (2.5 in.).
- Stel zo nodig de wielen van de maaier af, zodat deze niet de grond raken.
- Verwijder de uitwendige maaidekverstelling, die zich onder de zitting bevindt
- Stel met behulp van de Exact instelpoorten en het gereedschap de zijdelingse maaidekhoogte zo in dat de maaidekverstelling net onder de onderste rand van het maaidek links en rechts schuift bij de betreffende instelpunten.
- De instelpunten linksachter en rechtsachter bevinden zich onder de dekrand bij de hoeken van het maaidek.
- Stel indien nodig de hoogte van het maaidek van voor naar achter in.
- Draai de achterste moeren aan beide zijden van de voorste hefstang even ver los.
- Draai de voorste moer aan elke zijde even ver rechtsom om de voorzijde van de maaier omhoog te brengen of linksom om hem omlaag te brengen, totdat de maaidekverstelling net onder het voorste instelpunt schuift.
- Het voorste instelpunt bevindt zich in het midden aan de voorzijde van het maaidek.
- Draai na het instellen de achterste moeren vast.
- Breng de maaidekverstelling terug in de opbergstand.
OPMERKING: het instelgereedschap dat met de trekker wordt meegeleverd is een zeskantsleutel met bal van 8 mm, onderdeelnummer M162737. Dankzij het afgeronde uiteinde is enige speling bij de bout mogelijk als het maaidek wordt afgesteld.
Specificaties
Add Model
| Specificaties | ||||
|---|---|---|---|---|
| Select up to 4 models to compare specifications | John Deere X350R Zitmaaiers en tuintrekkers |
Belangrijkste specificaties
| Motor - Vermogen | Bij 3100 t/min, 14,1 kW | |||
|---|---|---|---|---|
| Olieaftapplug | ||||
| Motor - Fabrikant/model | FR651V | |||
| Type aandrijflijn | K46 hydrostatisch ingebouwd in transmissie | |||
| Transmissie - Regeling | Twin Touch™-pedalen | |||
| Achterbanden | 20x10-8 | |||
| Type hefsysteem | Snelheidsregelpedaal met niet-instelbare veer, optionele set met instelbare veer verkrijgbaar (vereist voor gebruik met sneeuwblazer) | |||
| Maaibreedte | 107 cm 42 in. |
|||
| Garantie |
Motor
| Vermogen | Bij 3100 t/min, 14,1 kW | |||
|---|---|---|---|---|
| Cilinderinhoud | 726 cc 44,3 cu in. |
|||
| Fabrikant/model | FR651V | |||
| Type | Overhead-klep (OHV), volledige druksmering, oliefilter | |||
| Cilinders | V-twin, gietijzeren bussen | |||
| Regelaar | Mechanisch | |||
| Gasklep/toerentalregelaar | Aparte hendels, automatische choke-retour | |||
| Koelmethode | Lucht | |||
| Luchtfilter | Droog, vervangbaar | |||
| Olieaftapplug | Olie aftappen zonder gereedschap met vervangbaar oliefilter |
Brandstofsysteem
| Type | Benzine | |||
|---|---|---|---|---|
| Brandstoftoevoer | Pulspomp, carburateur | |||
| Brandstofmeter | Meter in dashboard | |||
| Locatie brandstoftank | Achter | |||
| Brandstofvulopening | Op linker spatbord, 7,6 cm 3 in. |
|||
| Brandstoftankinhoud | 7,6 L 2 U.S. gal. |
Elektrisch systeem
| Accu | 12 V 340 CCA |
|||
|---|---|---|---|---|
| Laadsysteem | Vliegwieldynamo, geregeld, 12 amp | |||
| Startmotor | Bendix | |||
| Bedrijfsurenteller | Ja | |||
| Koplampen | Twee standaard | |||
| Achterlichten of reflector | Nee | |||
| Achteruitrijlampen | Nee | |||
| Werklampen achter | Nee | |||
| 12V-aansluiting | Nee |
Transmissie
| Type | K46 hydrostatisch ingebouwd in transmissie | |||
|---|---|---|---|---|
| Regeling | Twin Touch™-pedalen | |||
| Cruise control | Ja, op dashboard | |||
| Oliekoeler | Vinnen en ventilator op aandrijfas | |||
| Oliefilter | Ja, intern | |||
| Differentieelslot | Nee | |||
| Snelheid vooruitrijden | 0-8,5 km/h 0-5,3 mph |
|||
| Snelheid achteruit | 0-6,4 km/h 0-4 mph |
|||
| Remmen | Interne natte schijf |
Chassis
| Frame | Gelast versterkt | |||
|---|---|---|---|---|
| Lak | E-coating/poeder | |||
| Gewichtsbeugel | Optioneel voor - elk bevat maximaal vier Quik-Tatch-gewichten, 19 kg 42 lb |
|||
| Trekhaak | Nee | |||
| Vooras | Gietijzer | |||
| Asspilbussen | Nee | |||
| Voorbanden | 15x6-6 | |||
| Achterbanden | 20x10-8 | |||
| Materiaal motorkap | Volledig gesloten, met materiaal in meegegoten kleur reduceert geluid en is bestand tegen roest en deuken | |||
| Materiaal spatborddek | Gestampt staal | |||
| Vloermatten | Stroef rubber | |||
| Opbergruimte | Ja, onder stoel en gereedschapskist met deksel | |||
| Onderhoudsintervalsticker | Ja | |||
| Spatbordhandgrepen/handvatten | Nee | |||
| Bekerhouder | Ja | |||
| Montage uitrusting | Ja, vooraan | |||
| Maximaal sleepgewicht |
Stuurinrichting
| Type | Handmatig, sector en pignon | |||
|---|---|---|---|---|
| Voor- en achterwielbesturing | Niet beschikbaar op dit model | |||
| Stuurwiel | 35,6 cm 14 in. |
|||
| Kantelbaar stuur | Nee | |||
| Draaicirkel | 42 cm 16,5 in. |
|||
| Straal ongemaaide cirkel | Rechts: 58,4 cm 23 in. links: 71,1 cm 28 in. |
Stoel
| Type | Open rug met grijper | |||
|---|---|---|---|---|
| Hoogte rugleuning | 38 cm 15 in. |
|||
| Armleuningen | Nee | |||
| Instelling voor/achter | Zittend, geleiderail, 15 posities, 17 cm 6,6 in. |
|||
| Zittingophanging | Twee spiraalveren, instelling zonder gereedschap met drie posities voor gewicht bestuurder |
Hefsysteem
| Type | Snelheidsregelpedaal met niet-instelbare veer, optionele set met instelbare veer verkrijgbaar (vereist voor gebruik met sneeuwblazer) | |||
|---|---|---|---|---|
| Hydraulische aansluitingen | Nee | |||
| Hoogteverstelling maaier | 13 posities, 2,5-10,2 cm 1-4 in. |
|||
| Stappen aanpassing snijhoogte | 0,64 cm 0,25 in. |
|||
| Vooraf instelbare snijhoogte | Ja |
Maaidek
| Type | Achteruitworp, achter verzamelen, mulch | |||
|---|---|---|---|---|
| Maaibreedte | 107 cm 42 in. |
|||
| Constructie | Gestampt stalen maaidek | |||
| Materiaal maaidek | 11 gauge 3 mm 0,120 in. |
|||
| Spoelpoort maaier | Ja | |||
| Aandrijfsysteem maaier | Elektrische aftakas (PTO), in-lijn riem | |||
| Wielen maaier | Drie | |||
| Wielinstelling maaier | Vier posities, gereedschap vereist | |||
| Instelling maaierhoogte | Exacte instelpoorten en ingebouwde maaidekverstelling |
Bevestiging maaier
| Type | Schuif onder tractor | |||
|---|---|---|---|---|
| Trekarm voor | Bevestigd met veerpennen op twee punten | |||
| Trekarm achterzijde | Twee pennen en veerklemmen | |||
| Maaierwielen draaien | Nee | |||
| Aandrijfsysteem | Twee riemen |
Veiligheid
| Voldoet aan de ANSI-norm | Ja | |||
|---|---|---|---|---|
| Voldoet aan de OPEI-standaard | Ja | |||
| Achteruitrijbescherming | Reverse Implement Option (RIO, optie werken in achteruit) | |||
| Veiligheidsvideo |
Opmerkingen van de koper
| Aantekeningen | Inclusief trechter achter en mulch-plug, optioneel geleideplaat achter leverbaar Volledig gesloten, met materiaal in meegegoten kleur reduceert geluid en is bestand tegen roest en deuken Duurzame E-coat-grondverf en gepoedercoate lakafwerking |
|||
|---|---|---|---|---|
| Garantie |
Accessoires
| Maaiers | Achteruitworp, achter verzamelen (standaard), 107 cm 42 in. |
|||
|---|---|---|---|---|
| Opzakker achteraan | Standaard trechter achter, 300 L 8,5 bu |
|||
| Aangedreven materiaalopvang | ||||
| Mulchsysteem | Standaard mulchplug | |||
| Rietdekker vooraan | ||||
| Frontschuif | 112 cm 44 in. |
|||
| In het midden geplaatst blad | ||||
| Sneeuwblazer | 112 cm 44 in. |
|||
| Draaiende veger | ||||
| Draaiende frees | ||||
| Klemstukkoppeling | ||||
| Driepuntshefinrichting | ||||
| Aftakas achter | ||||
| Ploeg met schaar en rister | ||||
| Busschraper | ||||
| Cultivator | ||||
| Achterste blad | ||||
| Schijfeg | ||||
| Landscape rake | ||||
| Spuitmachine | ||||
| Spreider | Achter getrokken, 80 kg 175 lb |
|||
| Voorbumper | Stijlvolle voorbumper als optie | |||
| Borstelbescherming | Ja | |||
| Bescherming tegen het weer | ||||
| Zonnescherm | ||||
| Sleepoog achter | ||||
| Bakhouder | ||||
| Grasbanen | ||||
| Zwenkbare laadschop | ||||
| Frontlader | ||||
| Overige uitrusting | ||||
| Achter getrokken gereedschap |
Afmetingen
| Hoogte | 117 cm 46 in. |
|||
|---|---|---|---|---|
| Totale lengte | 251,4 cm 99 in. |
|||
| Wielbasis | 125,5 cm 49,4 in. |
|||
| Breedte met maaier | 111 cm 43,8 in. |
|||
| Breedte met maaier (deflector omhoog voor opslag) | ||||
| Breedte zonder maaier | 96,5 cm 38 in. |
|||
| Gewicht | Geen brandstof: 293 kg 646 lb |
Aanvullende informative
| Manufacturing location | Horicon, Wisconsin, VS | |||
|---|---|---|---|---|
| Datum dat de informatie verzameld is | 27 juli 2020 |
