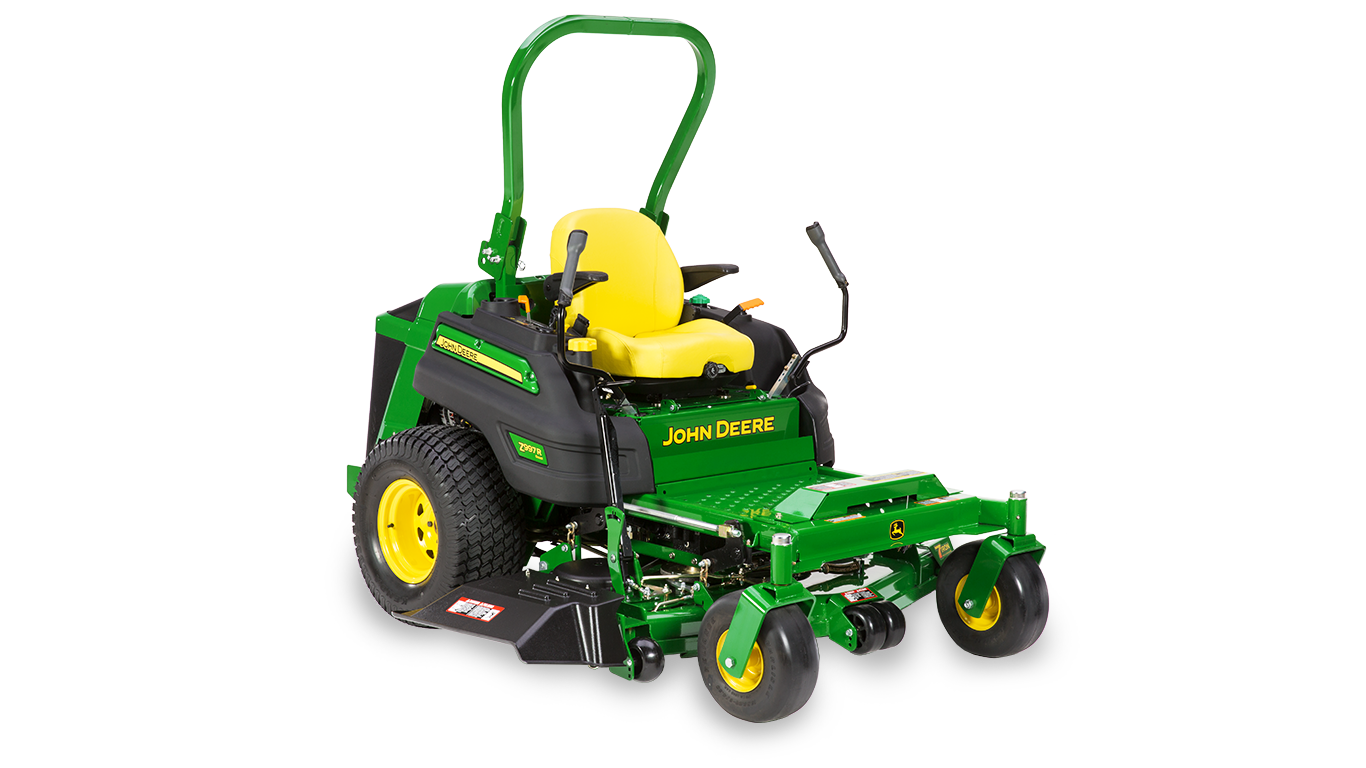

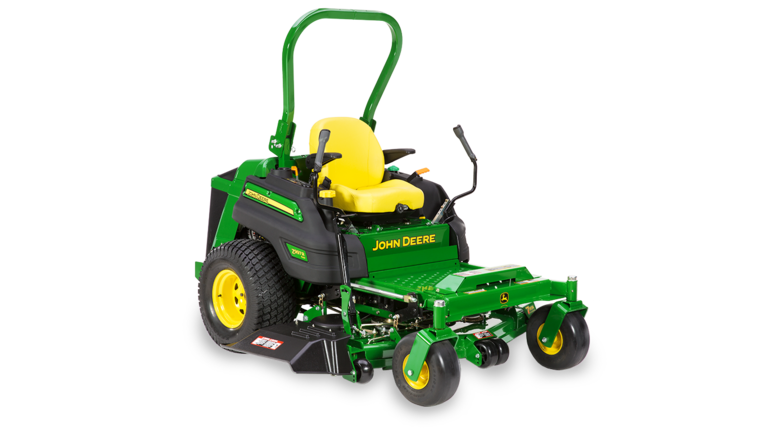

997RZero Turn-maaier

De duurzaamheidseigenschappen van het frame zijn:

• Geschikt voor zwaar gebruik, dik hoofdframe van stalen balken biedt sterkte en duurzaamheid
• De steunwielarmen van gegoten I-balken kunnen de schokken opvangen waaraan professionele maaimachines zijn blootgesteld.
• Brede toegang voor onderhoud en reiniging

De duurzame gietijzeren achterbumper biedt bescherming

De machine is voorzien van een gietijzeren achterbumper voor bescherming van de achterzijde. Deze voegt ook gewicht toe, waarmee goede prestaties op heuvels worden bereikt.

Er kan een achtertrekhaak worden gemonteerd op een stalen bumper van 3,4 mm (10-gauge, 0,135 in). ZTrak™ Z997R Maaimachines kunnen lasten trekken tot 181 kg (400 lb).

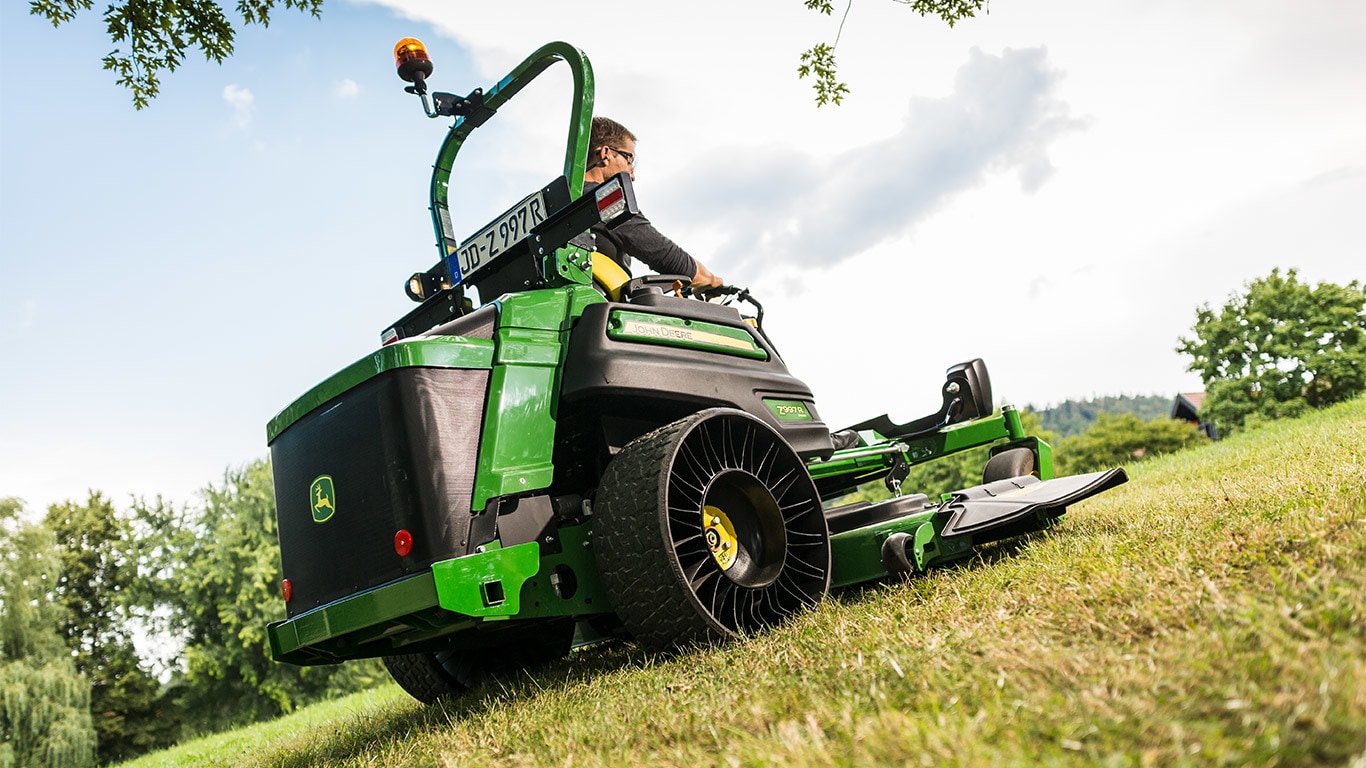

Roll-Gard™ rolbeugel (ROPS) voor de veiligheid van de bestuurder

De inklapbare rolbeugel met twee stangen (ROPS) en een veiligheidsgordel zijn standaarduitrusting voor de beveiliging van de bestuurder in het geval dat de machine omkiept. De rolbeugel voldoet aan de norm 1928.51 van de Amerikaanse Occupation Safety and Health Administration (OSHA). De terugtrekbare veiligheidsgordels zijn gemakkelijk bereikbaar voor de bestuurder tijdens het gebruik van apparatuur met de rolbeugel uitgeklapt.

Met een ingeklapte rolbeugel is trimmen mogelijk, bijvoorbeeld onder bomen of struiken:

• Voor het inklappen moeten de beide pennen worden verwijderd waarna de bovenkant van de rolbeugel kan worden gedraaid.
• De aanpassing kan vanaf de bestuurdersstoel worden uitgevoerd.
• De rolbeugel moet zijn uitgeklapt en vergrendeld als er voldoende werkhoogte beschikbaar is. Het gebruik van veiligheidsgordels wordt aanbevolen tijdens gebruik van de uitrusting met de rolbeugel uitgeklapt.

De inklapfunctie van de rolbeugel is gecertificeerd op de fabricagedatum conform het volgende:

• VS OSHA: 1928.51 voor Noord-Amerika en certificering voor wereldwijde verkopen die vallen onder de OSHA.
• EN-ISO 5395 (ISO2199)

Stabiliseringsapparaat rolbeugel

Het stabiliseringsapparaat vermindert de bewegingen en het lawaai van de rolbeugel.

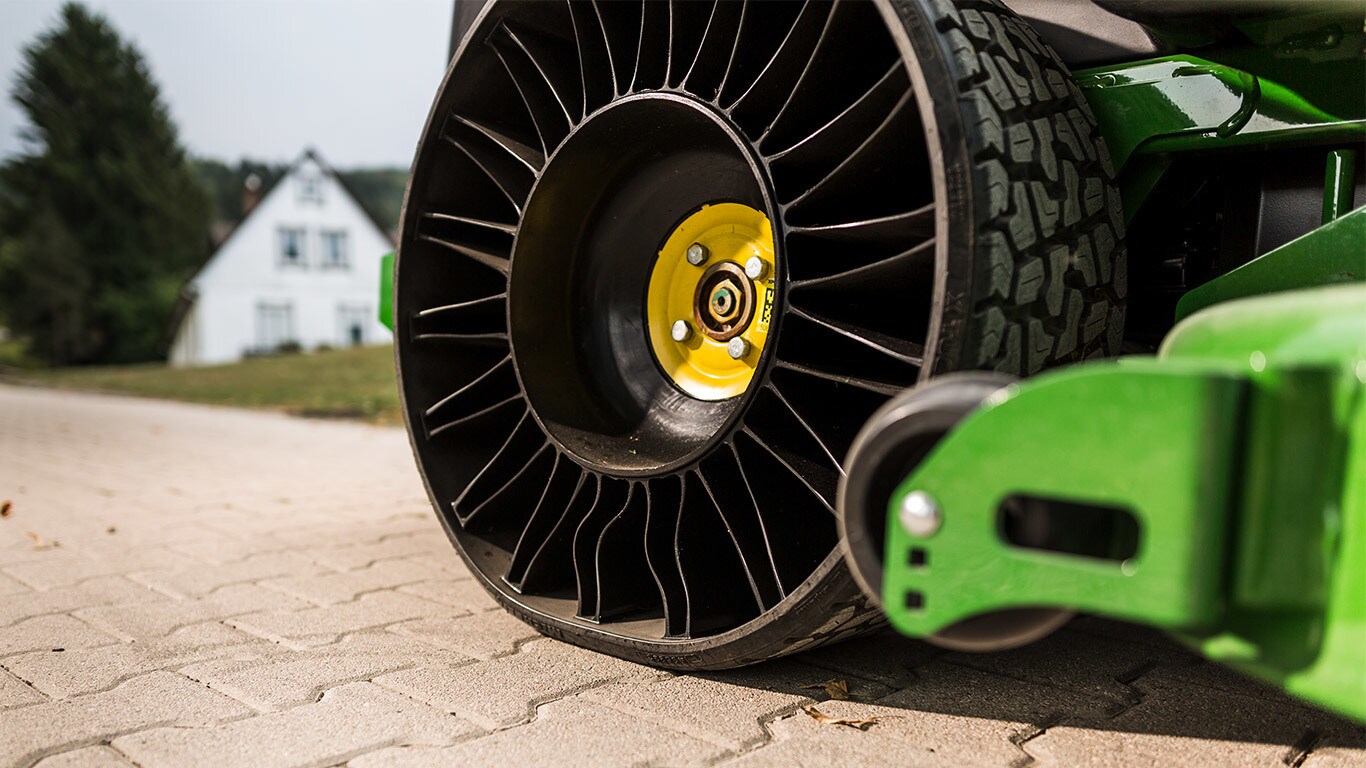

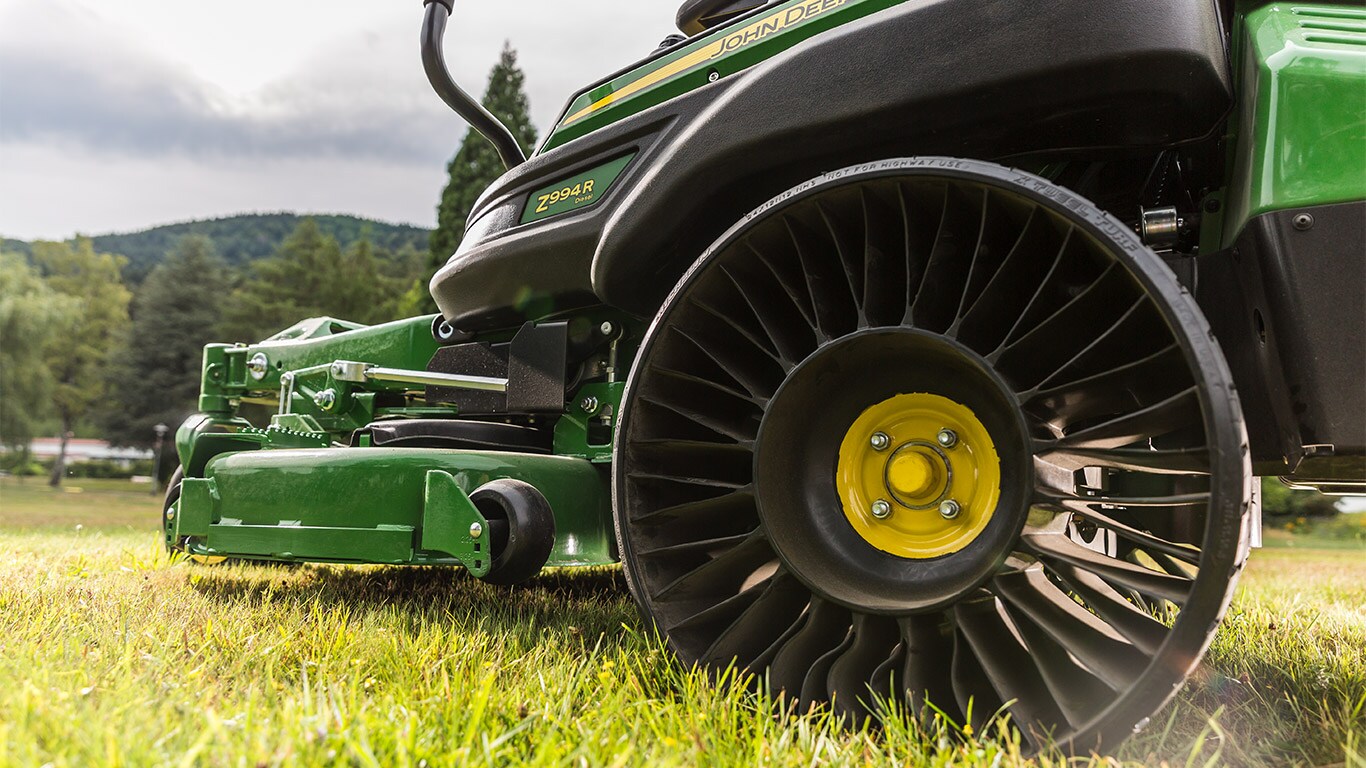

Aandrijfbanden

De Z997R wordt standaard geleverd met 26x12-12, square-shoulder, 4 PR gazonbanden.

Zwenkwielen

De 15x6-6 gladde voorsteunwielen bieden een uitstekende duurzaamheid, draaibeweging en stoeprandbestendigheid.



Dankzij de brede stand worden de maaimogelijkheden op hellingen verbeterd.

De Z997R wordt aangedreven door een 3-cilinder, vloeistofgekoelde dieselmotor met een brutovermogen van 21 kW (28,6 pk).

De 3-cilinder dieselmotor wordt gekenmerkt door een lage geluidsproductie, een uitstekende brandstofefficiëntie en een hoog reservekoppel, waarmee ruim voldoende vermogen en prestaties worden geleverd.

De belangrijkste motorkenmerken zijn:

• Het economische, ingegoten cilinderblok-ontwerp zorgt voor een goede koeling en een lange levensduur.
• Dankzij het ontwerp met vloeistofkoeling zijn de bedrijfstemperaturen gelijkmatiger dan bij luchtkoeling.
• De motor is voorzien van directe brandstofinspuiting.
  • Spuit de brandstof direct op de zuigers voor efficiëntere verbranding
  • Ontwikkelt meer vermogen per liter brandstof
  • Verbetert het starten
• De zuigers van een aluminiumlegering met ingebouwde stalen versterkingen zijn licht in gewicht, zodat de belasting op de drijfstangen wordt verlaagd. Daarnaast hebben deze goede warmtegeleidende eigenschappen.
  • Het ontwerp maakt nauwere toleranties mogelijk en gaat uitzetting van de zuiger tegen, waardoor er minder blow-by gassen en lawaai door zijdelingse zuigerverplaatsing ontstaan
  • Hoger gemonteerde compressieveren in de zuiger en een dunnere koppakking verminderen de hoeveelheid onverbrande rookgassen en verhogen het verbrandingsrendement
• Distributietandwielen en aandrijftandwielen voor inspuiting hebben een schroefvormig profiel, zodat het motorlawaai wordt verminderd.
  • De tanden van de tandwielen zijn voorzien van een nieuw ontworpen afrolprofiel, waardoor er nagenoeg geen gekraak, geen lawaai en geen speling optreedt
• Er is een brandstoffilter met verwisselbaar element voorzien.
• Inlaatspruitstuk met volledige druk zorgt voor snel starten bij temperaturen tot -18°C (0°F).
• Het zelfontluchtende brandstofsysteem betekent extra gemak.
  • Het systeem hoeft niet op druk te worden gebracht als de brandstof van de machine is opgeraakt. Dankzij de zelfaanzuigende werking van dit systeem wordt de brandstoftoevoer naar de injectiepomp, leidingen en verstuivers snel hersteld
• Het starten en uitschakelen met de contactsleutel maakt een brandstofafsluitkraan overbodig; de elektrische magneetklep sluit de brandstoftoevoer direct af wanneer het contact wordt uitgeschakeld.
• Door het transparante expansiereservoir voor de koelvloeistof kan de bestuurder het peil controleren zonder de radiateurdop te verwijderen.
• Het afgesloten radiateurcompartiment houdt vuil en deeltjes aan de buitenzijde van de motorkap.
• Er is een droog luchtfilter met dubbele elementen, veiligheidselement en filterservice-indicator voorzien.
  • Dubbel ontwerp van het element voor grotere bescherming van de motor
  • Gemakkelijk in onderhoud
  • Compleet afgesloten voor een effectieve reiniging en uitstoot van 90 tot 95 procent van de vuildeeltjes voordat deze het papieren element bereiken
  • Tweede veiligheidselement voor extra filteren
  • Luchtweerstandsindicatie om de bestuurder te laten weten wanneer het filter moet worden onderhouden
• Smering met volledige druk en full-flowfilters zorgen voor een langere levensduur van de motor.
  • De motorslijtage wordt verminderd doordat een juiste smering wordt gegarandeerd, zelfs tijdens werken op hellingen en ongelijk terrein
  • Dankzij oliefilters wordt de olie schoon gehouden, wat de levensduur verlengt
• De voertuigdynamo (75 A) levert meer dan genoeg vermogen om de accu op te laden.
• De afgedekte radiateur met ventilator is aan de achterzijde gemonteerd, waardoor er minder geluid bij de bestuurder hoorbaar is. Tevens is het onderhoud hierdoor makkelijker.
• Geïsoleerde motorbevestigingen verminderen de motortrillingen bij het bestuurdersplatform, zodat de bedrijfsvoering comfortabeler is.

Met luchtfilters wordt stof weggefilterd, waardoor de levensduur van de motor wordt verlengd

De ZTrak™ Z997R Dieselmaaier is voorzien van een luchtfilter met dubbel element, die gemakkelijk zonder gereedschap bereikbaar is aan de achterkant van de machine.

• Het filtersysteem zuigt schone lucht aan van boven motor, waarna het stof wordt weggefilterd een motor na langere tijd kan beschadigen.
• De filters kunnen gemakkelijk worden vervangen als dit nodig is.
• Een voorreiniger biedt extra bescherming tegen vervuiling bij stoffige en vuile toepassingen.

Dankzij de brandstoftank van 45,4 liter (12 US gal) kan de bestuurder een hele dag maaien zonder te tanken

De Z997R Diesel ZTrak™ Maaimachine is voorzien van een enkele brandstoftank, met de volgende voorzieningen:

• Dankzij de brandstoftank van 45,4 liter (12 US gal) kan de bestuurder een hele dag maaien zonder te tanken.
• Door de langere vulnek is wordt het tanken gemakkelijker.
• Een standaard brandstofmeter is voorzien.
• Verhoogde veiligheid doordat de brandstof van boven uit de tank wordt genomen, waardoor het risico op brandstoflekkages wordt verminderd.

OPMERKING: Het vulniveau is 25 mm (1 in) onder de bodem van de vulnek.

De hyrostatische aandrijving is voorzien van een Kanzaki® DUP 17SB hydraulische dubbele pompunit. Deze tweelingpomp, in een enkele behuizing, zorgt voor een langere levensduur en heeft minder onderhoud nodig dan concurrerende pompunits.

De pomp is voorzien van een as-aangedreven ventilator voor extra koeling en een langere levensduur van de onderdelen. De lagers van de tuimelplaat zijn uitgevoerd als rollagers in plaats van kogellagers, waardoor de levensduur van de gehele pomp wordt verlengd.



In de transmissiemodule worden de tweelingpomp en de besturingskleppen in één enkele behuizing geïntegreerd. De pomp wordt via een as van de motor aangedreven. Met een isolatiekoppeling worden de trillingen van de motor naar de transmissiemodule verminderd.

Er zijn twee wielmotoren op de carrosserie gemonteerd die hun vermogen rechtstreeks op beide wielen overbrengen. De TG0310 wielmotoren van Parker Ross, onderdeel van de divisie hydraulische pompen en motoren van de Parker Hannifin® company, leveren ook een belangrijke bijdrage aan de algehele efficiëntie van het aandrijfsysteem. Het zijn motoren van commerciële kwaliteit en geschikt voor zwaar gebruik, met een cilinderinhoud van 310 cc (18.9-cu in).

De levensduur wordt mede verlengd door de starre hydraulische leidingen die zijn gemonteerd tussen de hydraulische module en de wielmotoren.

Kanzaki is een handelsmerk van Kanzaki Kokyukoki Manufacturing Company. Parker Hannifin is een handelsmerk van Parker Intangibles, LLC.

De Z997R Diesel ZTrak™ maaier heeft een ergonomisch ontwerp waardoor de bestuurder prettig en comfortabel kan rijden, terwijl de productiviteit wordt verhoogd.

Dubbele hydrostatische rijhendels

• De commerciële maaier kan de rijsnelheid selecteren en de richting besturen door de hendels eenvoudigweg naar voren of naar achteren te bewegen.
• De hendels kunnen in neutraalstand worden geblokkeerd waardoor extra veiligheid wordt geboden.
• De ver uitgebogen stuurhendels kunnen gemakkelijk worden uitgeklapt voor een eenvoudige toegang tot het bestuurdersplatform.

Het comfort- en gemakspakket omvat grote, ergonomisch gevormde bedieningshendels met speciaal gevoerde handgrepen en ingebouwde elektronische bedieningen voor het opheffen of neerlaten van het maaidek of het uitschakelen van de maaimessen.

De drukknop (A) op de linker rijhendel brengt het maaidek omhoog. Met de drukknop (B) op de rechter rijhendel wordt de aftakas (PTO) uitgeschakeld.

Nadat de aftakas met de knop is uitgeschakeld, moet de aftakasschakelaar worden ingedrukt en worden uitgetrokken om de aftakas weer in te schakelen.

Gemakkelijk te bedienen parkeerremhendel

• Met de positieve parkeerpositie kan de bestuurder op hellingen parkeren en de parkeerrem blokkeren tijdens
  transport op een aanhanger.
• De parkeerrem schakelt de machine automatisch uit tijdens een noodstop voor meer veiligheid.

Comfort-stoel met instelbare vering

Met de verende stoel heeft een bestuurder altijd een aangename rit, omdat de bestuurder de stoel geheel naar eigen voorkeur kan instellen. Dankzij de voor-achter instelling kan de bestuurder de benodigde beenruimte instellen. Met de knop voor rijcomfort kan de verticale vering worden ingesteld op hard of op zacht.

Belangrijke eigenschappen zijn:

• Hoge rugleuning voor een goede ondersteuning
• Verende stoel met standaard verstelbare armleuningen
• Stoelveringsknop is instelbaar voor verschillende bestuurders
• Voor-achter instellingen voor aanpassing aan elke bestuurder
• Veiligheidsgordel met oprolautomaat

Het éénknops hefsysteem voor maaidekken is het beste van de klasse:

• Instellen zonder gereedschap
• De draaiknop wordt samen met de drukknop gebruikt om de maaihoogte in te stellen
• Dankzij dit gemakkelijk te gebruiken ontwerp wordt de productiviteit verhoogd: de maaihoogte kan vanaf de stoel worden versteld

De drukknop (A) op de linker rijhendel brengt het maaidek omhoog. Met de drukknop (B) op de rechter rijhendel wordt de aftakas (PTO) uitgeschakeld.

Nadat de aftakas met de knop is uitgeschakeld, moet de aftakasschakelaar worden ingedrukt en worden uitgetrokken om de aftakas weer in te schakelen.

De onderhoudscomponenten zijn goed zichtbaar en gemakkelijk toegankelijk:

• Met het geopende motorcompartiment is volledige toegang mogelijk tot de motoronderdelen en onderhoudspunten
• De motorwarmte wordt weggehouden bij de bestuurder.
• Dankzij de kantelbare stoel is het hydraulisch systeem gemakkelijk toegankelijk.
• Dankzij het draaibare vloerpaneel zijn de assen van het maaidek gemakkelijk toegankelijk.

Kapvergrendeling en kapdraaipunten

De kap is uitgevoerd met één centrale vergrendeling.



Dankzij de draaipunten van de kap is deze gemakkelijk te verwijderen en te monteren om het onderhoud aan de motor te vergemakkelijken.

Een exclusieve tweejarige volledige garantie is standaard voor alle John Deere maai-uitrustingen. Deze garantie is de beste in de klasse en zet John Deere op de eerste plaats in commercieel maaien. De garantie is zorgenvrij omdat de dealer al het papierwerk afhandelt.



Bij veel concurrenten moet de eigenaar het garantiewerk aan de motor laten uitvoeren bij de distributeur van de motor.

Er zijn drie maaidek-opties verkrijgbaar voor de Z997R Diesel ZTrak™ maaimachine:

• Het 152 cm (60 in) 7-Iron™ PRO-dek met zij-uitworp is geschikt voor vele maaiklussen, waaronder trimmen en verzorgen.
• Het 152 cm (60 in) 7-Iron™ met achteruitworp is gemaakt van 4,5 mm dik staal (7-gauge, 0,18 in) voor extra stevigheid van het dek en een langere levensduur. Het is perfect geschikt voor plekken waar mensen aanwezig zijn.
• Het 183 cm (72 in) 7-Iron™ PRO-dek met zij-uitworp is geschikt voor vele maaiklussen, waaronder trimmen en verzorgen op grotere terreinen.

Elk commercieel maaidek is uitgevoerd met drie assen van 25 mm (1 in.), die zijn koudgesmeed en warmtebehandeld voor extra stevigheid. De assen worden ondersteund door precisiekogellagers met uitstekende prestaties en betrouwbaarheid.

De asbehuizing is gemaakt van geribbeld gegoten aluminium van vliegtuigkwaliteit. Dit unieke gietontwerp wordt gekenmerkt door versterkingsinkepingen in de behuizing, waardoor zowel de stevigheid als het koelingsoppervlak worden vergroot, en waarmee deze geschikt is voor commerciële toepassingen:

• De assen kunnen van bovenaf worden gesmeerd, er hoeft niets te worden gedemonteerd.
• Geribbelde asbehuizingen van gegoten aluminium met versterkingsinkepingen voor extra stevigheid.
  • Extra koeloppervlak
  • Belastingen worden over een groter oppervlak verdeeld

152 cm (60 in) 7-Iron PRO maaidek

Kenmerken:

• De hogere snelheid van de mesuiteinden (4541 m/min, 14.900 fpm) zorgt voor meer bladcontacten per afgelegde afstand.
• De vooropening is ontworpen voor een betere beheersing van de luchtstroming en een betere verwerking van het maaisel.
• Versterking van de ashouder zorgt voor een nog betere duurzaamheid van de constructie.
• Een verhoogde uitlaatopening zorgt voor een gelijkmatige verdeling van het maaisel.
• De stalen constructie van 4,5 mm dikte (7-gauge, 0,177 in) biedt een commerciële duurzaamheid.
• Het ontwerp met drie assen zorgt voor een gladde en gelijkmatige snede.
• De verdeelplaat van kunststof vermindert schade aan gebladerte en biedt weerstand tegen buiging.
• Het gevormde dek is gestampt uit een enkele staalplaat zodat er geen hoeken zijn waar zich gras kan ophopen.
• Door de diepte in het dek ontstaat er meer vacuüm, waardoor er minder maaisel naar beneden valt.
• De betrouwbaarheid van de asaandrijving van de motor naar de maaier is uitstekend.
• Door de riemaandrijving wordt de kracht van de versnellingsbak efficiënt naar de assen overgedragen.
• De smeernippels van de assen zijn van bovenaf bereikbaar.
• De snel te wijzigen maaihoogte-instelling is gemakkelijk te gebruiken.
• Tricycler™ bodembedekkingssets zijn verkrijgbaar.
• Door een mesoverlapping van 40 mm (1,57 in), bijna 20 mm (0,79 in) groter dan bij vorige dekken, wordt het aantal gemiste grashalmen verminderd.

152 cm (60 in) maaidek met achteruitworp

Het maaidek van 152 cm (60 in) met achteruitworp is ideaal voor:

• Gebieden waar mensen aanwezig zijn
  • Scholen
  • Parken
  • Speeltuinen
  • Verkeersgebieden (boulevards, bermen, enz.)
• Omstandigheden en toepassingen met hoog gras en onkruid waar een wijde verspreiding van gras geen probleem is (parkachtige gebieden, wegbermen enz.)



In sommige overheidsaanbestedingen wordt een maaier met achteruitworp vereist:

• Het dek is gemaakt van staal met een dikte van 4,5 mm (7-gauge, 0,18 in) voor extra sterkte van het dek en een langere levensduur.
• Voor nog meer stevigheid is een massief stalen balk van 1,9 cm (0,75 in) naar de buitenkant van het maaidek gelast.
• Het ontwerp met laag dek verhoogt de luchtstroming zodat er meer materiaal verwerkt kan worden.
• De bestuurder kan aan beide kanten maaien.
• Het unieke stopsysteem is ontworpen om ophoping en zwaden te voorkomen, iets wat vaak vookomt bij maaiers met achteruitworp.
• Met de maaihoogtes van 2,5 cm tot 12,7 cm (1 i. tot 6 in), in stappen van 1,3 cm (0,5 in), kan de bestuurder alle maaiomstandigheden aan.
• Steunwielen, rollen of aan de zijkant gemonteerde glijschoenen heffen het maaidek over ongelijke oppervlakken en zorgen voor een goed verzorgd uiterlijk.
• De assen kunnen worden gesmeerd zonder de riemafdekkingen te verwijderen.
• De koudgesmede assen van 2,54 cm (1 in) zijn betrouwbaar.
• Door de warmtebehandeling zijn de assen extra sterk.

183 cm (72 in) 7-Iron PRO maaidek



Kenmerken:

• De hoge snelheid van mesuiteinde (4572 m/min, 15.000 fpm) zorgt voor meer bladcontacten per afgelegde afstand.
• De versterking van de ashouder zorgt voor een grotere duurzaamheid van de constructie.
• Een verhoogde uitlaatopening zorgt voor een gelijkmatige verdeling van het maaisel.
• De stalen constructie van staal van 4,5 mm (7-gauge, 0,18 in) betekent een commerciële duurzaamheid.
• Het ontwerp met drie assen zorgt voor een gladde en gelijkmatige snede.
• De verdeelplaat van kunststof vermindert schade aan gebladerte en biedt weerstand tegen buiging.
• Het gevormde dek is gestampt uit een enkele staalplaat zodat er geen hoeken zijn waar zich gras kan ophopen.
• Door de diepte in het dek ontstaat er meer vacuüm, waardoor er minder maaisel naar beneden valt.
• De betrouwbaarheid van de asaandrijving van de motor naar de maaier is uitstekend.
• Door de riemaandrijving wordt de kracht van de versnellingsbak efficiënt naar de assen overgedragen.
• De smeernippels van de assen zijn van bovenaf bereikbaar.
• De snel te wijzigen maaihoogte-instelling is gemakkelijk te gebruiken.
• Tricycler™ bodembedekkingssets zijn verkrijgbaar.
• Door een mesoverlapping van 40 mm (1,57 in), bijna 20 mm (0,79 in) groter dan bij vorige dekken, wordt het aantal gemiste grashalmen verminderd.

De maaidekken zijn voorzien van veiligheidscertificaten

De maaidekken zijn geëvalueerd door de fabrikant (John Deere Turf Care) en voldoen aan ANSIB71.4 2004 en EN ISO5395 specificaties voor veiligheidscertificering van commerciële gazonsverzorgingsuitrustingen.
