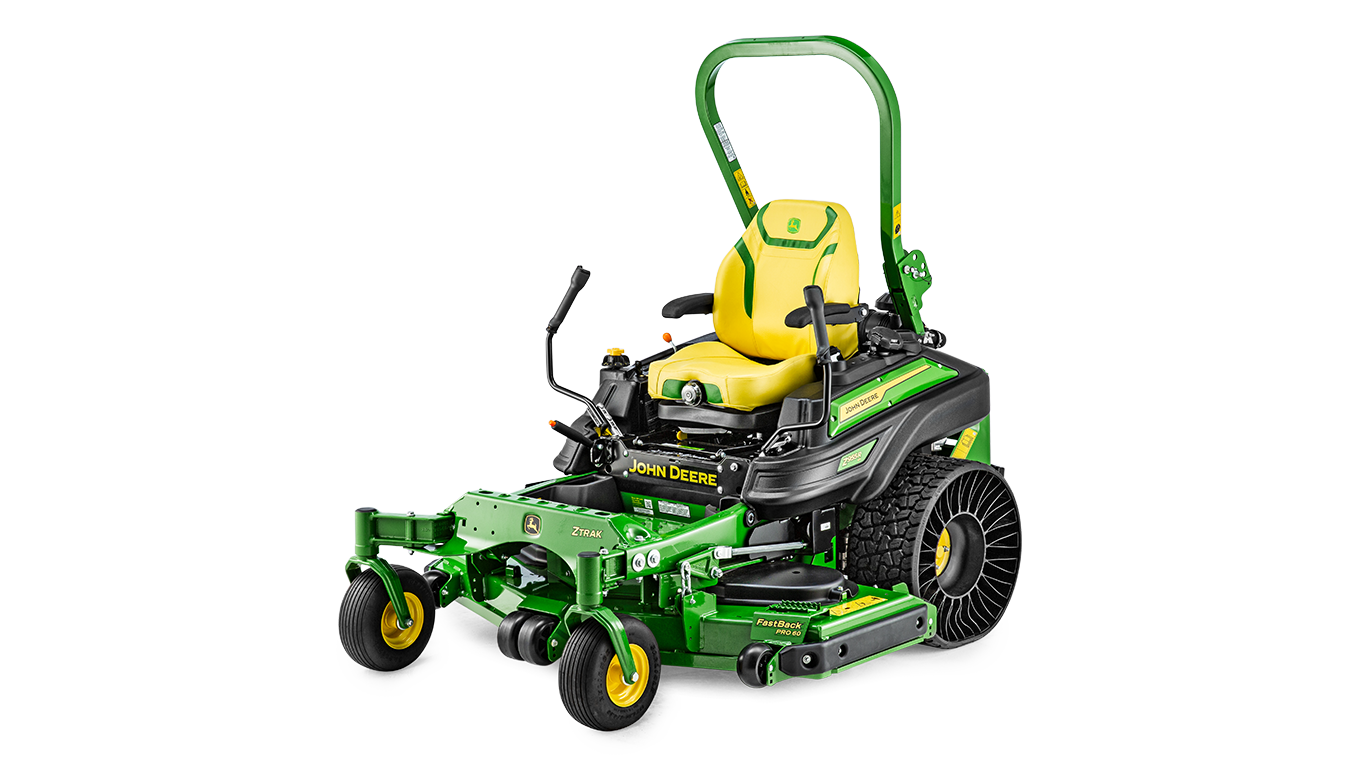

Z997R | Zero Turn-maaier | Commercieel maaien

Krachtige dieselmotor voor optimale prestaties

3-cilinder dieselmotor met dieselpartikelfilter (DPF) die voldoet aan Fase V

Comfortabele toegang tot de motor

De Z997R wordt aangedreven door een 3-cilinder, vloeistofgekoelde dieselmotor met een brutovermogen van 27,5 kW (37,4 pk) bij 3.000 t/min overeenkomstig SAE J1995.

De 3-cilinder dieselmotor wordt gekenmerkt door lage geluidsniveaus, een uitstekende brandstofefficiëntie en een hoog reservekoppel, waarmee ruim voldoende vermogen en prestaties worden geleverd.

De belangrijkste motorkenmerken zijn:

Het economische, ingegoten cilinderblokontwerp zorgt voor een goede koeling en een lange levensduur.
Dankzij het ontwerp met vloeistofkoeling zijn de bedrijfstemperaturen gelijkmatiger dan bij luchtkoeling.
De motor is voorzien van directe brandstofinspuiting.
- Spuit de brandstof direct op de zuigers voor efficiëntere verbranding
- Ontwikkelt meer vermogen per liter brandstof
- Verbetert het starten
De zuigers van een aluminiumlegering met ingebouwde stalen versterkingen zijn licht in gewicht, zodat de belasting op het drijfstanglager wordt verlaagd. Daarnaast hebben deze goede warmtegeleidende eigenschappen.
- Het ontwerp maakt nauwere toleranties mogelijk en gaat uitzetting van de zuiger tegen, waardoor er minder blow-bygassen en lawaai door zijdelingse zuigerverplaatsing ontstaan
- Hoger gemonteerde compressieveren in de zuiger en een dunnere koppakking verminderen de hoeveelheid onverbrande rookgassen en verhogen het verbrandingsrendement
Timingtandwielen en aandrijftandwielen voor inspuiting hebben een schroefvormig profiel, zodat het motorlawaai wordt verminderd.
- De tanden van de tandwielen zijn voorzien van een nieuw ontworpen afrolprofiel, waardoor er nagenoeg geen gekraak, geen lawaai en geen tandspeling optreedt
Er is een brandstoffilter met verwisselbaar element voorzien.
Inlaatmanifold met volledige druk zorgt voor snel starten bij temperaturen tot -18 °C (0 °F).
Het zelfontluchtende brandstofsysteem betekent extra gemak.
- Het systeem hoeft niet op druk te worden gebracht als de brandstof van de machine is opgeraakt. Dankzij de zelfaanzuigende werking van dit systeem wordt de brandstoftoevoer naar de inspuitpomp, leidingen en injectors snel hersteld
Het starten en uitschakelen met de contactsleutel maakt een brandstofafsluitkraan overbodig; de elektrische magneetklep sluit de brandstoftoevoer direct af wanneer het contact wordt uitgeschakeld.
Door de transparante overlooptank voor de koelmiddel kan de bestuurder het koelmiddelpeil controleren zonder de radiatordop te verwijderen.
Het afgesloten radiatorcompartiment houdt vuil en deeltjes aan de buitenzijde van de motorkap.
Er is een droog motorluchtfilter met dubbele elementen, veiligheidselement en filterservice-indicator voorzien.
- Dubbel ontwerp van het element voor grotere bescherming van de motor
- Gemakkelijk in onderhoud
- Compleet afgesloten voor een effectieve reiniging en uitstoot van 90 tot 95 procent van de vuildeeltjes voordat deze het papieren element bereiken
- Tweede veiligheidselement voor extra filteren
- Luchtweerstandsindicatie om de bestuurder te laten weten wanneer het filter moet worden onderhouden
Smering met volledige druk en full-flow filters zorgen voor een langere levensduur van de motor.
- De motorslijtage wordt verminderd doordat een juiste smering wordt gegarandeerd, zelfs tijdens werken op hellingen en ongelijk terrein
- Het oliefilter houdt de olie schoon, wat de levensduur van de motor verlengt
De voertuigdynamo (75 A) levert meer dan genoeg vermogen om de accu op te laden.
De afgedekte radiator met ventilator is aan de achterzijde gemonteerd, waardoor er minder geluid bij de bestuurder hoorbaar is. Tevens is het onderhoud hierdoor makkelijker.
Geïsoleerde motorbevestigingen verminderen de motortrillingen bij het bestuurdersplatform, zodat de bedrijfsvoering comfortabeler is.

Met motorluchtfilters wordt stof weggefilterd, waardoor de levensduur van de motor wordt verlengd

Motorluchtfilter

De ZTrak™ Z997R-dieselmaaier is voorzien van een luchtfilter met dubbel element, die gemakkelijk zonder gereedschap bereikbaar is aan de achterkant van de machine.

Het filtersysteem zuigt schone lucht aan van boven motor, waarna het stof wordt weggefilterd een motor na langere tijd kan beschadigen.
De filters kunnen gemakkelijk worden vervangen als dit nodig is.
Een voorreiniger biedt extra bescherming tegen vervuiling bij stoffige en vuile toepassingen.

Dankzij de brandstoftank van 45,4 liter (12 US gal) kan de bestuurder een hele dag maaien zonder te tanken

Brandstoftank en brandstofmeter

Dieselbrandstofdop

De Z997R Diesel ZTrak™-maaier is voorzien van een enkele brandstoftank, met de volgende voorzieningen:

Dankzij de brandstoftank van 45,4 liter (12 US gal) kan de bestuurder een hele dag maaien zonder te tanken.
Door de langere vulhals is wordt het tanken gemakkelijker.
Een standaard brandstofmeter is voorzien.
Verhoogde veiligheid doordat de brandstof van boven uit de tank wordt genomen, waardoor het risico op brandstoflekkages wordt verminderd.

OPMERKING: Het brandstofvulniveau is 25 mm (1 in.) onder de bodem van de vulhals.

De twee maaidekopties voor de Z997R bieden uitstekende prestaties in elke toepassing

De Z997R 183 cm (72 in) 7-Iron PRO met zij-uitworp toont zijn trimcapaciteiten

De Z997R afgebeeld met een 183 cm (72 in) 7-Iron PRO-maaier met zij-uitworp

Er zijn twee maaidekopties met zij-uitworp verkrijgbaar voor de Z997R Diesel ZTrak™-maaier:

Het 152 cm (60 in) 7-Iron™ PRO-maaidek met zij-uitworp is geschikt voor vele maaiklussen, waaronder trimmen en verzorgen.
Het 183 cm (72 in) 7-Iron™ PRO-dek met zij-uitworp is geschikt voor vele maaiklussen, waaronder trimmen en verzorgen op grotere terreinen.

Extra betrouwbaarheid en lange levensduur dankzij gietijzeren maaibladspindelbehuizing

Gietijzeren maaispindel

Elk commercieel maaidek is uitgevoerd met drie koudgesmede en thermisch behandelde assen van 25 mm (1 in) voor extra stevigheid. De spindels worden ondersteund door precisiekogellagers met uitstekende prestaties en betrouwbaarheid.

Nodulair gietijzer biedt meer weerstand tegen beschadiging.
Ontwerp met inzetstukken voor verstevigingen op de plekken waar die nodig zijn.
De sterkte van gietijzer biedt bescherming tegen beschadigingen door contact met de messen.
Eenvoudig toegankelijke smeerpunten zijn bovenop de spindelassen gemonteerd voor extra gemak.
Een overdrukventiel beperkt beschadiging van de afdichting wanneer te veel vet wordt aangebracht en voorkomt dat vuil in de behuizing binnendringt.
De kans op beschadiging aan het maaidek is geminimaliseerd door de behuizing met een diameter van 20,3 cm (8 in) en door zes montagebouten die de belasting en eventuele stoten verdelen.
Het gebruik van gietijzer biedt de mogelijkheid om het geheel betrouwbaar opnieuw te monteren.

Het as-aangedreven maaidek is duurzaam en betrouwbaar

PTO-asaandrijving (afgebeeld op Z997-model)

De maaidekken zijn as-aangedreven. De voordelen van dit systeem zijn:

Het maaidek wordt aangedreven door de actieve onafhankelijke aftakas (PTO).
De PTO-as kan rijdens het rijden in- of uitgeschakeld worden voor hogere productiviteit.
De hydraulische PTO-koppeling heeft een overdrukventiel voor zachte inschakeling.
De natte koppeling is ontworpen voor een lange levensduur.
Toegang tot de PTO-as is eenvoudig.
De hydraulische koppeling met 339 Nm (250 lb ft) voor zware toepassingen heeft een lange levensduur.
De getande PTO-as draagt het vermogen over aan de gietijzeren transmissie.

De maaidekken zijn voorzien van veiligheidscertificaten

Z950R ZTrak-maaier

De maaidekken zijn geëvalueerd door de fabrikant (John Deere Turf Care) en voldoen aan ANSIB71.4 2004 en EN ISO5395 specificaties voor veiligheidscertificering van commerciële gazonsverzorgingsuitrustingen.

152 cm (60 in) 7-Iron PRO-maaidek

Getoond is een 152 cm (60 inch) 7-Iron PRO-maaidek

Kenmerken:

De hoge snelheid van het mesuiteinde (4541 m/min, 14.900 fpm) zorgt voor meer mescontacten per afgelegde afstand.
De voorkeerplaat is ontworpen voor een betere beheersing van de luchtstroming en een betere verwerking van het maaisel.
Versterking van de spindelhouder zorgt voor een nog betere duurzaamheid van de constructie.
Een verhoogd uitwerpkanaal zorgt voor een gelijkmatige verdeling van het maaisel.
De constructie van 4,5 mm dik staal (7-gauge, 0,177 in) garandeert commerciële duurzaamheid.
Het ontwerp met drie spindels zorgt voor een gladde en gelijkmatige snede.
De verdeelplaat van kunststof vermindert schade aan gebladerte en biedt weerstand tegen buiging.
Het gevormde stalen dek is gestampt uit een enkele staalplaat zodat er geen hoeken zijn waar zich gras kan ophopen.
Door de diepte in het dek ontstaat er meer vacuüm, waardoor er minder maaisel naar beneden valt.
De betrouwbaarheid van de asaandrijving van de motor naar de maaier is uitstekend.
Door de riemaandrijving wordt de kracht van de transmissie efficiënt naar de spindels overgedragen.
De smeernippels van de spindels zijn van bovenaf bereikbaar.
De snel te wijzigen maaihoogte-instelling is gemakkelijk te gebruiken.
Tricycler™-mulchingkits zijn verkrijgbaar.
Door een mesoverlapping van 40 mm (1,57 in), bijna 20 mm (0,79 in) groter dan bij vorige dekken, wordt het aantal gemiste grashalmen verminderd.

183 cm (72 in) 7-Iron PRO-maaidek

Z997R met een 183 cm (72 in) 7-Iron PRO-maaidek

Kenmerken:

De hoge snelheid van het mesuiteinde (4572 m/min, 15.000 fpm) zorgt voor meer mescontacten per afgelegde afstand.
De versterking van de spindelhouder zorgt voor een grotere duurzaamheid van de constructie.
Een verhoogd uitwerpkanaal zorgt voor een gelijkmatige verdeling van het maaisel.
De constructie van 4,5 mm dik staal (7-gauge, 0,18 in) garandeert commerciële duurzaamheid.
Het ontwerp met drie spindels zorgt voor een gladde en gelijkmatige snede.
De verdeelplaat van kunststof vermindert schade aan gebladerte en biedt weerstand tegen buiging.
Het gevormde dek is gestampt uit een enkele staalplaat zodat er geen hoeken zijn waar zich gras kan ophopen.
Door de diepte in het dek ontstaat er meer vacuüm, waardoor er minder maaisel naar beneden valt.
De betrouwbaarheid van de asaandrijving van de motor naar de maaier is uitstekend.
Door de riemaandrijving wordt de kracht van de transmissie efficiënt naar de spindels overgedragen.
De smeernippels van de spindels zijn van bovenaf bereikbaar.
De snel te wijzigen maaihoogte-instelling is gemakkelijk te gebruiken.
Tricycler™-mulchingkits zijn verkrijgbaar.
Door een mesoverlapping van 40 mm (1,57 in), bijna 20 mm (0,79 in) groter dan bij vorige dekken, wordt het aantal gemiste grashalmen verminderd.

	152 cm (60 in) zij-uitworp	183 cm (72 in) zij-uitworp
Type maaier	7-Iron PRO - gestampt dek	7-Iron PRO - gestampt dek
Compatibiliteit maaier:
Uitworp	Zijkanten	Zijkanten
Mulchmogelijkheden	Optionele ter plaatse gemonteerde set	Optionele ter plaatse gemonteerde set
Maaihoogtebereik	3,8-12,7 cm (1,5-5 in) stappen van 1,3 cm (0,25 in)	3,8-12,7 cm (1,5-5 in) stappen van 1,3 cm (0,25 in)
Maaibreedte	152 cm (60 in.)	183 cm (72 inch)
Maaihoogteverstelling	Draaiknop met voetassistentie	Draaiknop met voetassistentie
Messen met extra zuigkracht:
Meslengte	53 cm (21 inch)	64 cm (25 inch)
Mesbreedte	7,6 cm (3 inch)	7,6 cm (3 inch)
Mesdikte	6,35 mm (0,25 in)	6,35 mm (0,25 in)
Kantelsnelheid mes	4,54 km/m (14.900 fpm)	4,57 km/m (15.000 fpm)
Aantal messen	Drie	Drie
Lagers	Grade=ABEC-1	Grade=ABEC-1
Wielen:
Steunwielen vooraan	Standaard	Standaard
Steunwielen achteraan	Standaard	Standaard
Dekconstructie	Gestampt staal uit één stuk	Gestampt staal uit één stuk
Dikte dek	Staal 4,5 mm (7-gauge, 0,177 in)	Staal 4,5 mm (7-gauge, 0,177 in)

Fantastische productiviteit en een mooi uitziend grasveld met een Fastback™ PRO-maaidek met achteruitworp

Z997R met maaidek met achteruitworp van 152 cm (60 in.) getoond

Maaidek met achteruitworp van 152 cm (60 in.)

Voor professionele hoveniers en overheidsinstellingen die een achteruitworp voor gras en vuil nodig hebben, bieden de John Deere FastBack PRO-maaidekken met achteruitworp een commerciële maaioplossing zonder draaicirkel voor zowel benzine- als dieselmachines. Voordelen van een maaier met achteruitworp zijn o.a.:

Minder kans op schade van voorwerpen die van het maaidek worden geslingerd
Tijdsbesparingen met de mogelijkheid om dicht langs vaste objecten aan beide zijden van het dek te maaien
Een betere maai-ervaring door de hoeveelheid vuil te verminderen dat op de bestuurder kan worden geblazen

Een maaidek met achteruitworp is ideaal voor:

Scholen
Parken
Speeltuinen
Verkeersgebieden (boulevards, bermen enz.)
Gebieden met zones met lang gras dat moet worden gemaaid, waar de klant geen brede verspreiding van gras verlangt (parken, bermen, enz.)

Compatibiliteit

ZTrak™ Z900-serie model	152 cm (60 in.) maaidek met achteruitworp	183 cm (72 in.) maaidek met achteruitworp
Z950R	X	---
Z994R	X	---
Z997R	X	X

Dekontwerp van commerciële kwaliteit

Vanwege het ontwerp met diep dek kan er een grote hoeveelheid materiaal worden verwerkt:

Het unieke systeem met keerplaten is ontworpen om ophoping en zwadvorming, wat vaak voorkomt bij maaiers met achteruitworp, te voorkomen.
- Elk mesblad is omgeven door keerplaten om het materiaal gecontroleerd naar achteren te verplaatsen, wat leidt tot een verbeterde efficiëntie.
- Het materiaal verlaat het dek snel doordat de keerplaten aan de achterkant verlaagd zijn.
- De verplaatsing van het materiaal gebeurt op een beheerste manier om de kans dat maaisel op ongewenste plekken terechtkomt te verkleinen.
Er komt minder vuil op de bestuurder omdat het materiaal naar de achterkant en naar beneden wordt geleid.
- Het vuil wordt laag gehouden en wordt op het gras geleid door het flexibele achterscherm.

Gelijke maaihoogte

Middelste dekrollen en rechter wiel

Dekwiel rechtsachter

Het dek is zwevend aan de machine bevestigd en wordt door de machine ondersteund om een gelijke maaihoogte te verkrijgen. De maaidekwielen en -rollen helpen de maaiwerkzaamheden egaal te houden in ongelijke omstandigheden en verminderen de kans op beschadiging van de graszode:

Twee brede voorrollen in het midden van de maaier ondersteunen het dek indien nodig om beschadiging te voorkomen.
De wielen in alle vier de hoeken voorkomen dat de zijkanten van de maaier de graszode beschadigen.
Er worden nog meer effectieve resultaten behaald door de wielen en dubbele rollen voor extra sterkte, wat de kans op beschadiging verkleint.
De hoogte van de rollen en wielen is verstelbaar om zich aan de maaiomstandigheden aan te passen.
- Een hogere instelling (getoond in afbeeldingen) wordt gebruikt wanneer er op lagere maai-hoogten wordt gemaaid en voor zwaardere omstandigheden op alle maai-hoogten waarbij u de kans dat de rollen de grond raken wilt verkleinen.
- Een lagere instelling wordt gebruikt voor een hogere maai-hoogte en om de maaiwerkzaamheden gladjes te laten verlopen.
De maai-hoogte is instelbaar van 2,54 cm tot 14 cm (1 tot 5,5 in.), in stappen van 0,64 cm (0,25 in.) vanuit het bestuurdersplatform van de machine.

Extra gemak

Opstap met profiel

Het geprofileerde oppervlak dat in de linker bovenhoek van het dek is gelast zorgt voor extra gemak en veiligheid, doordat dit voor extra grip zorgt wanneer u het bestuurdersplatform op- en afstapt.

Onderhoudsvriendelijk

Gietijzeren spindelbehuizing

Minimaal dagelijkse onderhoudswerkzaamheden voor meer productieve tijd:

De spindels zijn eenvoudig te smeren door de nippels bovenop de spindelassen die toegankelijk zijn door een gat aan de bovenkant van de spindel/riemafdekkingen.

De middelste spindel is toegankelijk door het vloerdeel van het voertuig zonder gereedschap te verwijderen.

Er is slechts een riem om te onderhouden.

Versterkte componenten voor een lange levensduur

Sterk, verstevigd dek

Randbescherming rechts aan de maaizijde

Deze dekken met achteruitworp zijn ontworpen om het zware commerciële gebruik te weerstaan:

Superieure sterkte en duurzaamheid van een dek van 7-gauge, 4,56 mm (0,179 in.) dik staal.
Ervaar extra stevigheid en een lange levensduur met een dekontwerp dat is voorgevormd, gelast en versterkt voor extra bescherming tegen schade.
De voorkant van het dek wordt beschermd tegen schade door een dikke, massief stalen balk van 3,8 cm (1,5 in.) hoog en 1,3 cm (0,5 in.) dik die aan het maaidek is gelast voor extra stevigheid.
Beiden zijden van het dek zijn voorzien van bumpers die gemaakt zijn van onder druk gevormd ultra-high molecular weight (UHMW) polyethyleen plastic.
- De bumpers bieden een geweldige slijtageweerstand om de machine en de omgeving te beschermen.
- Een massief stalen balk van 1,3 cm (0,5 in.) hoog bij 1,3 cm (0,5 in.) dik zorgt voor extra stevigheid.

Kruiskoppeling en gietijzeren tandwielkast

Gietijzeren mesbladspindelbehuizing

Het aandrijfsysteem van het maaimes is duurzaam ontworpen:

Betrouwbaar aangedreven door een asaandrijving met kruiskoppeling vanuit de transmissie van het voertuig
Naar een versterkte gietijzeren haakse tandwielkast
Naar een betrouwbaar v-riemaandrijfsysteem

De gietijzeren mesbladspindelbehuizing zorgt voor extra betrouwbaarheid:

Taai gietijzer biedt meer weerstand tegen beschadiging.
Ontwerp met ribben voor verstevigingen op de plekken waar die nodig zijn.
De sterkte van gietijzer biedt bescherming tegen beschadigingen door botsingen van de messen.
Eenvoudig toegankelijke smeerpunten zijn bovenop de spindelassen gemonteerd voor extra gemak.
Een overdrukventiel beperkt beschadiging van de afdichting wanneer te veel vet wordt aangebracht en voorkomt dat vuil in de behuizing binnendringt.
De kans op beschadiging aan het maaidek is geminimaliseerd door de behuizing met een diameter van 20,3 cm (8 in.) en door 6 montagebouten die de belasting en eventuele stoten verdelen.
Het gebruik van gietijzer biedt de mogelijkheid om het geheel betrouwbaar opnieuw te monteren.

Standaard comfort voor de bestuurder en gemakspakket voor gebruiksgemakt

Bestuurdersplatform

De Z997R Diesel ZTrak™ maaier heeft een ergonomisch ontwerp waardoor de bestuurder prettig en comfortabel kan rijden, terwijl de productiviteit wordt verhoogd.

Dubbele hydrostatische rijhendels

De commerciële maaier kan de rijsnelheid selecteren en de richting besturen door de hendels eenvoudigweg naar voren of naar achteren te bewegen.
De hendels kunnen in neutraalstand worden geblokkeerd waardoor extra veiligheid wordt geboden.
De ver uitgebogen stuurhendels kunnen gemakkelijk worden uitgeklapt voor een eenvoudige toegang tot het bestuurdersplatform.

Comfortabele en gemakkelijk te bedienen hendels

Het comfort- en gemakspakket omvat grote, ergonomisch gevormde bedieningshendels met speciaal gevoerde handgrepen en ingebouwde elektronische bedieningen voor het opheffen of neerlaten van het maaidek of het uitschakelen van de maaimessen.

Bedieningstoetsen

De drukknop (A) op de linker rijhendel brengt het maaidek omhoog. Met de drukknop (B) op de rechter rijhendel wordt de aftakas (PTO) uitgeschakeld.

Nadat de aftakas met de knop is uitgeschakeld, moet de aftakasschakelaar worden ingedrukt en worden uitgetrokken om de aftakas weer in te schakelen.

Gemakkelijk te bedienen parkeerremhendel

Parkeerremhendel

Met de positieve parkeerpositie kan de bestuurder op hellingen parkeren en de parkeerrem blokkeren tijdens
transport op een aanhanger.
De parkeerrem schakelt de machine automatisch uit tijdens een noodstop voor meer veiligheid.

De comfortabele Deluxe-stoel is volledig instelbaar en is voorzien van ComfortGlide™-vering vooruit/achteruit

Comfort-stoel met instelbare vering

Comfort-stoel met vering

Bedieningselementen voor de stoelverstelling

De comfortabele Deluxe-stoel van professionele kwaliteit is standaarduitrusting. De stoel zorgt voor een aangename rit, omdat de bestuurder de stoel geheel naar eigen voorkeur kan instellen. Het omvat:

60,9-cm (24 inch), hoge rug
Een knop voor de veerinstelling waarmee de verticale vering kan worden ingesteld op basis van het gewicht van de bestuurder en een hard of zacht rijcomfort
Verstelbare armleuningen
Verstelbare hoek van de rugleuning
ComfortGlide™-vering met ruimte vooruit/achteruit van 50,8 mm (2 in.) om hobbels op te vangen
Trillingsdemping
Instelling vooruit/achteruit van 7,6 cm (3 in.) terwijl de bestuurder zit
Oprolbare veiligheidsgordel

Regelhendel ComfortGlide™-stoelvering vooruit/achteruit

Instelbare ComfortGlide™-vering vooruit/achteruit voor superieur rijcomfort in onregelmatig terrein:

De stoel kan 50,8 mm (2 inch) naar voor en achter bewegen om schokken op te vangen voor een aanzienlijke verbetering van het rijcomfort.
De horizontale stoelvering kan desgewenst door de bestuurder worden geblokkeerd via de regelhendel.
Drie functies met één hendel.
- De bestuurder kan de stoel 10,2 cm (3 inch) naar voor of achter schuiven om de benodigde beenruimte in te stellen
- De bestuurder kan de ComfortGlide™-stoelvering vooruit/achteruit activeren
- De bestuurder kan de ComfortGlide™-vering vooruit/achteruit blokkeren

Gemakkelijk toegankelijke punten voor dagelijks onderhoud betekenen minder onderhoudstijd en meer productieve werktijd

Gemakkelijk te onderhouden

Achterklep open

De onderhoudscomponenten zijn goed zichtbaar en gemakkelijk toegankelijk:

Met het geopende motorcompartiment is volledige toegang mogelijk tot de motoronderdelen en onderhoudspunten
De motorwarmte wordt weggehouden bij de bestuurder.
Dankzij de kantelbare stoel is het hydraulisch systeem gemakkelijk toegankelijk.
Dankzij het draaibare vloerpaneel zijn de assen van het maaidek gemakkelijk toegankelijk.

Kapvergrendeling en kapdraaipunten

Kapvergrendeling

Geopende kap voor toegang tot onderhoudspunten

De kap is uitgevoerd met één centrale vergrendeling.

Dankzij de draaipunten van de kap is deze gemakkelijk te verwijderen en te monteren om het onderhoud aan de motor te vergemakkelijken.

Reservetank voor koelvloeistof en oliefilter

Kantelbaar onderhoudsdeksel maaidek

Het frame voor zware toepassingen biedt sterkte en duurzaamheid

Z997R met 183 cm (72 in) maaidek met zij-uitworp

De duurzaamheidseigenschappen van het frame zijn:

Geschikt voor zwaar gebruik, dik hoofdframe van stalen balken biedt sterkte en duurzaamheid
De steunwielarmen van gegoten I-balken kunnen de schokken opvangen waaraan professionele maaimachines zijn blootgesteld.
Brede toegang voor onderhoud en reiniging

De duurzame gietijzeren achterbumper biedt bescherming

Gietijzeren achterbumper

De machine is voorzien van een gietijzeren achterbumper voor bescherming van de achterzijde. Deze voegt ook gewicht toe, waarmee goede prestaties op heuvels worden bereikt.

Er kan een achtertrekhaak worden gemonteerd op een stalen bumper van 3,4 mm (10-gauge, 0,135 in). ZTrak™ Z997R Maaimachines kunnen lasten trekken tot 181 kg (400 lb).

Met een hoogwaardig aandrijfsysteem wordt een langere levensduur bereikt en is er minder onderhoud nodig

Afbeelding van een Kanzaki hydraulische dubbele pompunit

De hyrostatische aandrijving is voorzien van een Kanzaki® DUP 17SB hydraulische dubbele pompunit. Deze tweelingpomp, in een enkele behuizing, zorgt voor een langere levensduur en heeft minder onderhoud nodig dan concurrerende pompunits.

De pomp is voorzien van een as-aangedreven ventilator voor extra koeling en een langere levensduur van de onderdelen. De lagers van de tuimelplaat zijn uitgevoerd als rollagers in plaats van kogellagers, waardoor de levensduur van de gehele pomp wordt verlengd.

Afbeelding van de indeling van de transmissie

In de transmissiemodule worden de tweelingpomp en de besturingskleppen in één enkele behuizing geïntegreerd. De pomp wordt via een as van de motor aangedreven. Met een isolatiekoppeling worden de trillingen van de motor naar de transmissiemodule verminderd.

Er zijn twee wielmotoren op de carrosserie gemonteerd die hun vermogen rechtstreeks op beide wielen overbrengen. De TG0310 wielmotoren van Parker Ross, onderdeel van de divisie hydraulische pompen en motoren van de Parker Hannifin® company, leveren ook een belangrijke bijdrage aan de algehele efficiëntie van het aandrijfsysteem. Het zijn motoren van commerciële kwaliteit en geschikt voor zwaar gebruik, met een cilinderinhoud van 310 cc (18.9-cu in).

De levensduur wordt mede verlengd door de starre hydraulische leidingen die zijn gemonteerd tussen de hydraulische module en de wielmotoren.

Kanzaki is een handelsmerk van Kanzaki Kokyukoki Manufacturing Company. Parker Hannifin is een handelsmerk van Parker Intangibles, LLC.

De instelling van de maaihoogte is gemakkelijk te gebruiken

Het besturingspaneel is voorzien van een instelknop voor de maaihoogte

Instelknop voor maaihoogte

Het éénknops hefsysteem voor maaidekken is het beste van de klasse:

Instellen zonder gereedschap
De draaiknop wordt samen met de drukknop gebruikt om de maaihoogte in te stellen
Dankzij dit gemakkelijk te gebruiken ontwerp wordt de productiviteit verhoogd: de maaihoogte kan vanaf de stoel worden versteld

Bedieningstoetsen maaimachine

De drukknop (A) op de linker rijhendel brengt het maaidek omhoog. Met de drukknop (B) op de rechter rijhendel wordt de aftakas (PTO) uitgeschakeld.

Nadat de aftakas met de knop is uitgeschakeld, moet de aftakasschakelaar worden ingedrukt en worden uitgetrokken om de aftakas weer in te schakelen.

Een kantelbeveiliging (ROPS) beschermt de ruimte rondom de bestuurder

Z997R met rolbeugel

Het ruime bestuurdersplatform is ontworpen voor meer comfort, zicht en gebruiksgemak:

Eenvoudig in- en uitstappen door middel van het vlakke bestuurdersplatform.
Gebruiksvriendelijke bedieningselementen dichtbij de bestuurder zijn voorzien van een kleurcode en zijn ontworpen om eenvoudig te worden herkend en bediend.

De rolbeugel en veiligheidsgordel werken met elkaar samen om de ruimte rondom de bestuurder te beschermen:

Het vermindert het risico van de bestuurder om bekneld te raken onder het voertuig in het geval dit omrolt.
Bij gebruik in combinatie met de veiligheidsgordel, kan de rolbeugel de ernst van het letsel verminderen in het geval het voertuig omrolt.
- Veiligheidsgordels zijn aanbevolen wanneer het voertuig met rolbeugel in uitgeklapte positie wordt bediend.

Rolbeugel in uitgeklapte positie

Rolbeugel in ingeklapte positie

De inklapbare rolbeugel en de intrekbare veiligheidsgordel zijn standaarduitrusting:

Instellingspennen voor de positie bieden een goede grip en maken het veranderen van de hoek van de rolbeugel eenvoudiger.
Bij werkzaamheden met weinig ruimte kan de rolbeugel worden ingeklapt en opgeborgen.
Tijdens normale werkzaamheden hoort de rolbeugel te zijn uitgeklapt.
Zie de gebruikshandleiding voor meer informatie over de rolbeugel.
De deurhoogte van de meeste garages bieden doorgang aan de machine met rolbeugel in uitgeklapte positie.
- Een eenvoudig in te klappen rolbeugel verbetert de opbergmogelijkheid van de ZTrak™-maaier in garages met een lagere deuropening.

De oprolbare veiligheidsgordel is gemakkelijk bereikbaar voor de bestuurder tijdens het gebruik van apparatuur met de rolbeugel uitgeklapt. Met een ingeklapte rolbeugel is trimmen mogelijk, bijvoorbeeld onder bomen of struiken:

Voor het inklappen moeten de beide pennen worden verwijderd waarna de bovenkant van de rolbeugel kan worden gedraaid.
De aanpassing kan vanaf de bestuurdersstoel worden uitgevoerd.
De rolbeugel moet zijn uitgeklapt en in geblokkeerde positie zijn als een lage doorgangshoogte niet is vereist.
De inklapfunctie van de rolbeugel is gecertificeerd op de fabricagedatum conform ISO 21299.

Stabilisatieapparaat rolbeugel

Het stabilisatieapparaat vermindert de bewegingen en het lawaai van de rolbeugel.

Positie van de rolbeugel	Hoogte
Volledige hoogte	216 cm (85 inch)
Omlaag	122 cm (48 in.)

Optionele Michelin® X® Tweel® Turf-radiaalband zonder lucht voor soepel rijgedrag en meer bedrijfstijd

Michelin X Tweel Turf op de Z997R

Lekvrije achterband op de ZTrak™-maaier

John Deere loopt voorop op het gebied van commerciële zero-turn maaiers met gebruik van de Michelin X Tweel Turf-technologie.

Michelin is wereldleider op het gebied van bandenproductie en -technologie. John Deere maakt als eerste in de branche gebruik van deze radiaalband zonder lucht, die zorgt voor soepeler rijgedrag voor de bestuurder en aanvullende voordelen heeft voor eigenaren van een John Deere.

Voordelen van de Michelin X Tweel Turf:

De maaiprestaties zijn verbeterd.

Unieke energie-overbrenging in de kunsthars spaken beperken de typische deining van luchtbanden, voor soepeler rijgedrag.
Er worden minder voren gemaakt, omdat de Michelin X Tweel Turf betere ondersteuning biedt op het gehele oppervlak voor betere spoorbreedte en beter contact met de grond.
Unieke energie-overbrenging in de kunsthars spaken beperken de typische deining van luchtbanden, voor soepeler rijgedrag.
De constructie en flexibiliteit van de Michelin X Tweel Turf zorgen voor uitstekende stoeprandbestendigheid.
Er kan consistenter worden gemaaid, omdat er geen sprake meer is van ongelijke bandenspanning.

Verbeterde productiviteit.

De exclusieve technologie maakt een einde aan uitvaltijd en de bijbehorende kosten van lekke of beschadigde banden. Lekken en beschadigingen van de wand van de band leiden niet meer tot uitval.

Verminderde exploitatiekosten.

Reductie in kosten voor onderhoud en reparaties. Eén unit ter vervanging van de huidige band, het wiel en het ventiel. U hebt geen gecompliceerde montage-uitrusting nodig.
U bent geen tijd kwijt met het controleren van de bandenspanning.
Het is niet meer nodig bandenreparatiesets en reservebanden te kopen en te bewaren, met name voor professionele hoveniersbedrijven en overheidsinstanties.
Het profiel gaat tot drie keer langer mee dan bij huidige luchtbanden, omdat voor het profiel rubber van autobandenkwaliteit wordt gebruikt.

Michelin X Tweel Turf

Versterkte constructie voor ultieme prestaties en betrouwbare werking:

Sterke polyhars spaken dragen de last.
Versterkte stalen naaf met vier gaten kan eenvoudig op elke Z997R ZTrak™-maaier worden gemonteerd.
Ontwerp met diep, open profiel voor uitstekende afvoer en grip.
Vlak karkas met hoge trekkracht voor geweldige zijwaartse stijfheid, bestand tegen beschadiging door stoten en scherpe voorwerpen.

De banden bieden uitzonderlijke grip, wendbaarheid en betrouwbaarheid

Lekvrije zwenkwielen voor

Pneumatisch aangedreven achterwielen

De ZTrak™ Z997R-maaier is voorzien van 15x6-6 lekvrije banden op de voorste zwenkwielen, voor:

Uitstekende betrouwbaarheid en productiviteit
Laag zwaartepunt voor betere maaiprestaties op hellingen
Zwenkwielen en steunwieltorens met afgedichte lagers voor lange levensduur en gemakkelijke besturing
Dankzij de offset zwenkwielen voor kan er beter worden gemaaid in bochten en bestaat er minder kans op streepvorming tussen de messen

De maaimachine kan met diverse achterwielen worden geleverd:

Standaard 26x12-12 4 PR-luchtbanden voor de aandrijfwielen met uitstekende grip, gewichtsverdeling en stoeprandbestendigheid
Optionele 26x12-12 Michelin X Tweel Turf-radiaalbanden zonder lucht voor een soepelere rit en hogere productiviteit

Aandrijfbanden en zwenkwielen met afmetingen voor een correcte gewichtsverdeling en tractie

Gazonbanden

De Z997R wordt standaard geleverd met 26x12-12, square-shoulder, 4 PR gazonbanden.

Zwenkwielen

De 15x6-6 gladde voorsteunwielen bieden een uitstekende duurzaamheid, draaibeweging en stoeprandbestendigheid. Dankzij de brede stand worden de maaimogelijkheden op hellingen verbeterd.

Michelin, X en Tweel zijn handelsmerken van Compagnie Générale des Etablissements Michelin SCA.

Z997RDiesel ZTrak™

Snel en professioneel maairesultaat

De Michelin X Tweel Turf-radiaalbanden zonder lucht (optie)
