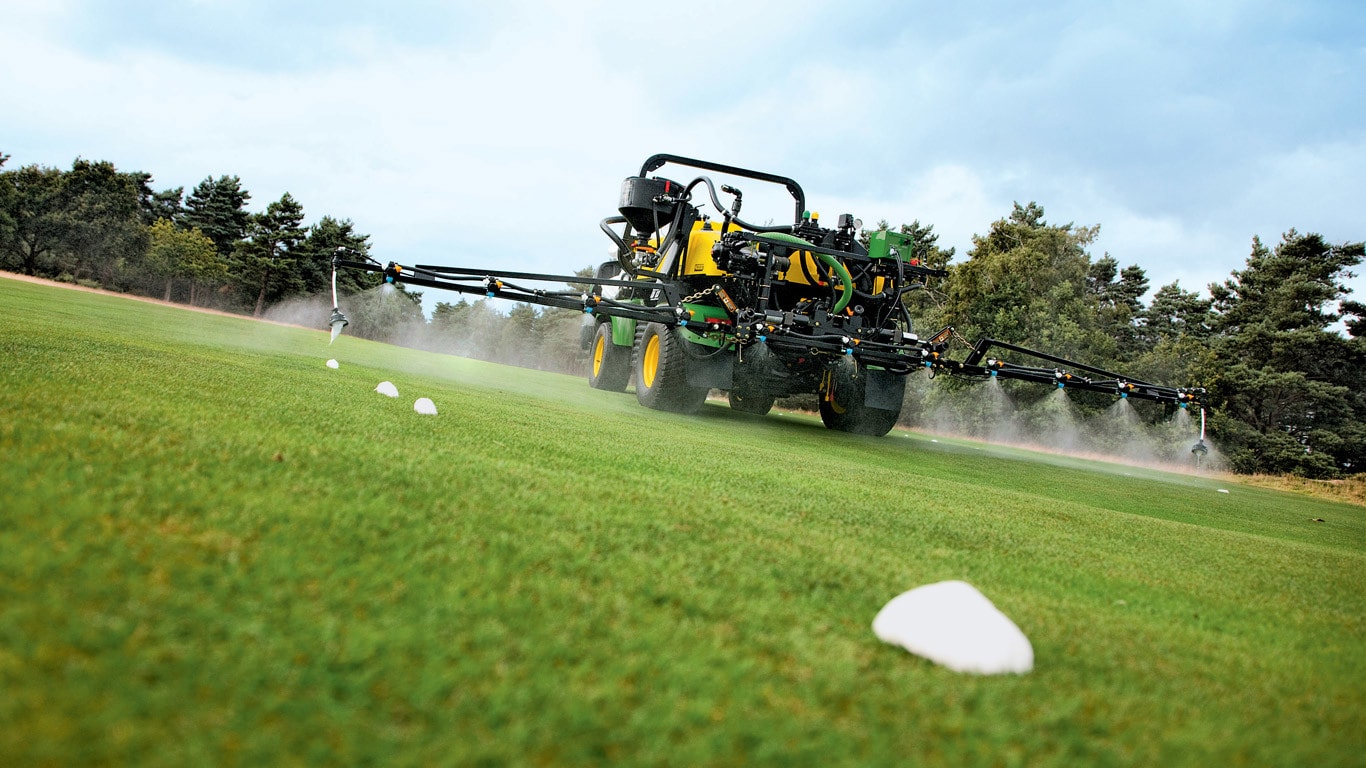

HD 200SelectSprayer
- Standaard drie spuitdoppen
- Standaard tweewegbeveiliging
- Eenvoudige nivellering
Deze high-performance veldspuit wordt aangesloten op uw ProGator zonder gereedschap voor nog meer veelzijdigheid. Als u klaar bent, vervangt u deze gewoon met een laadbak of een ander werktuig en ga direct verder met de volgende taak.
Hoofdkenmerken
Alles uitklappen
Alles inklappen
Membraanpomp
Drukbegrenzingsklep
Automatisch regelsysteem
Digitaal display
Dopdisplay
Spuitdoppen krachtig roersysteem
Rinse kit (valve, hose and rinse nozzle)
Schoonwatertank
Controller verwijderd
Spuit rust op de voorste opbergsteunen
Achterste kriksteunen
Verwijder de achterste scharnierpen
Maak de hydraulische leidingen los
Maak de stekkers los
ProGator wegrijden van de spuit
Onderdelen van de kabelboom
Spiegelset (spuitboomoverzicht)
Spiegelset voor bevestiging aan rechterzijde
HD200 SelectSpray tank
Nauwkeurige vulmeter
Handenwastank
Hoogwaardige membraanpomp
Membraanpomp
Drukbegrenzingsklep
De John Deere SelectSpray™ Series zijn de enige spuiten binnen de golfindustrie die de keuze uit membraan- of centrifugaalpompen bieden, teneinde aan de specifieke eisen van de gebruiker te kunnen voldoen.
Membraanpomp
Membraanpompen bieden voldoende stroomsnelheid, maar kunnen een hoge druk bereiken. Daarom is de membraanpomp de juiste oplossing voor een sproeier met een krachtig roersysteem.
De 113,9-l/min membraanpomp biedt voldoende opbrengst voor gazonnen, maar kan een druk van 290 psi (20 bar) opwekken. De pomp wordt aangedreven door een hydraulische motor en is voorzien van een configuratie met drie membranen, voor een grotere efficiëntie en soepele werking. Dit type pomp is beter geschikt voor dikke vloeistoffen en kan drooglopen zonder schade aan afdichtingen en is daarom een populaire keuze voor moeilijke sproeiomstandigheden, zoals grasverf.
Membraanpompen zijn verdringerpompen, wat betekent dat bij elke omwenteling vloeistof uit de pomp wordt gepompt. Daarom is er een drukbegrenzingsklep aan de regelkleppen van de spuit toegevoegd, om het systeem te beschermen als dit leeg is.
De drukbegrenzingsklep is verstelbaar tot 20 bar (290 psi), maar moet in eerste instantie worden ingesteld op 13,8 bar (200 psi). De veerbelaste begrenzingsklep opent een omloopleiding terug naar de tank als de systeemdruk de ontlastdruk bereikt.
De zuigers werken in een oliebad, voor een lange levensduur en optimale smering. De membranen moeten jaarlijks of elke 400 uur worden vervangen, wat zich het eerste voordoet. Een standaard aanzuigzeef vergroot de levensduur van de membranen doordat vuil uit de sproeitank wordt gefilterd voordat dit de pomp kan bereiken.
Geavanceerd automatisch regelsysteem
Automatisch regelsysteem
Automatisch regelsysteem
Digitaal display
De automatische toevoerregelaar regelt de doelapplicatiesnelheid met variaties in snelheid, voor een nauwkeurige applicatie.
Met het automatisch regelsysteem kan in automatische modus worden gespoten of, indien gewenst, in handmatige modus.
Het automatisch regelsysteem wordt op het bestuurdersplatform of de ProGator™ bevestigd en kan zonder gereedschap weer worden verwijderd voor opslag.
Het systeem is geïntegreerd in de ProGator™ snelheidsensor en bevat een doorstroommeter en digitale druksensor, die een signaal naar het digitale display sturen zodat de bestuurder de snelheid, druk en toevoersnelheid op hetzelfde scherm kan zien.
De eenheden kunnen op verschillende manieren worden ingesteld, o.a. in het Engels, metrisch enz., zodat de bestuurder de druk, snelheid en toevoersnelheid op de gewenste manier kan aflezen.
De bediening van de spuitcomputer is eenvoudig. Na het inschakelen van de spuitcomputer moet de Pro toets tweemaal worden ingedrukt om het setup-scherm te bereiken. De toevoersnelheid knippert. Het knipperende getal kan worden gewijzigd. Gebruik de ”+” en ”-” toetsen om de toevoersnelheid in te stellen. Zodra de gewenste snelheid is ingevoerd, drukt u op dePro toets, waarna de druk begint te knipperen.
De rest van de toevoer setup modus is in principe een calculator, die helpt bij het bepalen van de snelheid, druk en het type spuitdop. De calculator kijkt naar de druk, snelheid en het type spuitdop om de impact van elke variabele op het vermogen van de spuit om de toevoersnelheid aan te houden te bepalen.
Wanneer de toevoersnelheid in de spuitcomputer wordt ingevoerd, verandert de druk automatisch mee met de toevoersnelheid. Bij een gegeven spuitdop en snelheid moet de druk toenemen voor een hogere toevoersnelheid of afnemen voor een lagere toevoersnelheid.
Als de bestuurder niet tevreden is met de benodigde druk en een hogere of lagere druk wil, moeten de ”+” en ”-” toetsen worden ingedrukt terwijl de druk knippert. De snelheid verandert, om aan te geven in welke mate de bestuurder moet versnellen of vertragen om met de betreffende spuitdop de betreffende druk te bereiken.
Druk de Pro toets in en gebruik de ”+” en ”-” toetsen om de snelheid te wijzigen en let op de impact hiervan op de druk om de gewenste toevoer te bereiken.
Automatisch regelsysteem (spuitcomputer)
Dopdisplay
Een van de meest innovatieve aspecten van de spuitcomputer is dat deze de gebruiker in staat stelt de kleur van de gebruikte spuitdop in te voeren. De spuitdopkleuren zijn internationaal vastgelegd en elke fabrikant gebruikt spuitdoppen met dezelfde kleuren voor de betreffende toevoer.
Laten we aannemen dat de gebruiker niet tevreden is over de druk en snelheid die nodig is om de gewenste toevoer te bereiken. De spuitdopkleur kan worden veranderd in de regelaar om te kijken of er een spuitdop bij is die wel aan de wensen voldoet. Druk nog een keer op enter, zodat de spuitdopselector begint te knipperen. Gebruik de ”+” of ”-” toets om het gewenste spuitdoptype te selecteren. Dit helpt de gebruiker bij het kiezen van de juiste spuitdop voor de betreffende toevoer en vermindert de kans op een verkeerde toevoer.
Houd de Pro toets 2 tot 3 seconden ingedrukt. Hierna gaat de spuitcomputer terug naar de bedrijfsmodus. De enige waarde die wordt opgeslagen is de toevoersnelheid, de andere waarden gaan terug naar nul.
De calculator dient als gids voor het kiezen van de snelheid om de gewenste toevoersnelheid voor de spuitdop en druk voor het spuiten te bereiken.
De automatische toevoerregelaar biedt nog een groot aantal andere functies, zoals een tankniveaumeter, waarschuwingssignalen, een testsnelheidsmodus en nog veel meer. Een uitgebreide lijst met alle functies vindt u in de gebruikshandleiding.
Krachtig roersysteem
Spuitdoppen krachtig roersysteem
Het krachtige roersysteem, in combinatie met de hogedruk-diafragmapomp is cruciaal om afscheiding van de sproeitankoplossing te voorkomen.
Door het mengsel van de oplossing nauwkeurig en betrouwbaar te houden tijdens de werkperiode biedt het krachtige roersysteem de best mogelijke gewasbescherming en bevordert het milieuvriendelijke applicatie.
Het krachtige roersysteem vergemakkelijkt ook het reinigen van de sproeitank.
Schoonmaakset inclusief schoonwatertank
Rinse kit (valve, hose and rinse nozzle)
Schoonwatertank
De machines moeten worden ontworpen en gebouwd voor een eenvoudige en grondige reiniging zonder dat het milieu vervuilt raakt en de bestuurder vuil wordt.
De externe werking van het schoonmaaksysteem voorkomt dat de bestuurder in contact komt met de sproeitank. Door afgezette oplossing in de sproeitank te verwijderen, ontstaat een concentratie die laag genoeg is om milieuvriendelijk af te voeren.
Haal meer uit het ProGator™ voertuig met optionele opbergsteunen
Met de SelectSpray Series zijn de dagen van specifieke spuiten geteld.
Dankzij de optionele opbergsteunen kan de spuit binnen een aantal minuten worden verwijderd en aangebracht. 's Morgens spuiten, snel een opbergbak aanbrengen om spullen te vervoeren en vervolgens weer 's middags spuiten. Er is geen gereedschap nodig voor deze modificatie.
Voor nog meer gemak zijn de opbergsteunen voorzien van steunrolwielen, zodat de spuit gemakkelijker te hanteren is als deze niet wordt gebruikt Berg de spuit op in een hoek en uit de weg als deze een tijdje niet wordt gebruikt. Of ondervind het gemak van de steunrolwielen bij het opnieuw aanbrengen van de spuit op het ProGator voertuig.
Het is niet nodig om de ProGator perfect onder de spuit te positioneren; gebruik gewoon de steunrolwielen voor een correcte uitlijning.
Controller verwijderd
De spuit kan binnen een aantal minuten worden verwijderd van de ProGator.
Trek eerst aan de pen onderaan de bevestigingssteun van de regelkast en verplaats de controller naar het opberggedeelte linksachter op de spuit.
Bevestig de controller aan de steun met dezelfde pen. Laat de kabelboom aangesloten aan de controller.
Spuit rust op de voorste opbergsteunen
Achterste kriksteunen
Gebruik vervolgens het hydraulisch systeem van de ProGator om de spuit omhoog te brengen, bevestig de voorste poten van de opbergsteun in de betreffende steunen, zet ze vast met de pen en laat de spuit op de poten zakken.
Breng vervolgens de achterste kriksteunen aan met de pen die met een ketting aan de krik is bevestigd. Draai de hendel om de krik zo ver uit te schuiven dat de druk op de achterste scharnierpennen wordt afgebouwd.
Verwijder de achterste scharnierpen
Verwijder vervolgens de achterste scharnierpennen en de pen van de hefcilinder.
Maak de hydraulische leidingen los
Maak de stekkers los
Maak de achterste hydraulische leidingen met snelkoppeling los en de drie stekkers aan de achterzijde van de machine.
Let erop dat de afvoerleiding niet het ProGator frame raakt.
ProGator wegrijden van de spuit
Rijd vervolgens de ProGator weg van de spuit of trek de spuit weg van de ProGator.
De spuit is nu volledig verwijderd van de ProGator en klaar om te worden opgeborgen als deze niet wordt gebruikt. Het installeren gaat net zo snel en gemakkelijk wanneer u de spuit weer nodig hebt.
De SelectSpray Series maken dankzij hun veelzijdigheid, waar voor het geld en design van de ProGator een van de meest veelzijdige heavy-duty bedrijfsvoertuigen die op dit moment op de markt zijn.
Dankzij de handige kabelboom kan de spuit gemakkelijk worden verwijderd en zijn de onderdelen eenvoudig bereikbaar
Onderdelen van de kabelboom
Dankzij de innovatieve elektrische installatie bevinden zich alle belangrijke onderdelen op één plaats op de machine. Alle zekeringen, relais en hef-/zakschakelaars bevinden zich in een handige componentbox aan de linkerzijde van de machine. Voor het openen van de regelkast is geen gereedschap nodig, wat het zoeken naar storingen en vervangen van onderdelen vereenvoudigt.
Als de spuit wordt verwijderd, blijft de kabelboom op de spuit achter, waardoor wisselen tussen een spuit en cargo box of andere accessoires een fluitje van een cent wordt. Er hoeven slechts drie stekkers te worden losgemaakt om de spuit van het ProGator™ voertuig te kunnen verwijderen, waardoor de tijd voor het verwijderen en aanbrengen aanzienlijk wordt verkort.
Slagvaste spuittank van polyethyleen met een laag zwaartepunt en uitstekend zicht
Spiegelset (spuitboomoverzicht)
Spiegelset voor bevestiging aan rechterzijde
HD200 SelectSpray tank
De HD200 SelectSpray is uitgerust met een slagvaste spuittank van polyethyleen. Het lage tankontwerp biedt uitstekend zicht op de uiteinden van de spuitbomen en naar achteren. De standaard rechterspiegel vergroot de zichtbaarheid op het rechter spuitboomuiteinde. Rechtstreekse bevestiging op de ProGator biedt een laag zwaartepunt voor stabiele werking.
Nauwkeurige vulmeter
De tank is aan chauffeurszijde voorzien van een sticker waarop in maateenheden het sproeivloeistofniveau is aangegeven. Bovendien wordt de Europese versie geleverd met een aanpasbare nauwkeurige vulmeter die de vulverhouding aangeeft van nul tot vol.
Dankzij het lage ontwerp en de decentrale vulopening kan het product eenvoudig in de tank worden geladen aan de linkerkant van de machine.
Een handige zeef voorkomt dat grote vuildeeltjes in de tank kunnen komen. Deze kan gemakkelijk zonder gereedschap worden verwijderd om te reinigen
De tank is voorzien van een snelvulfunctie, waardoor de tank snel kan worden gevuld op elke plek met een schoonwaterbron. Dit scheelt een hoop tijd omdat niet elke keer naar het originele vulpunt hoeft te worden teruggekeerd als de tank moet worden gevuld.
Een terugstroombeveiliging op de snelvulaansluiting voorkomt dat chemicaliën ongewild in het grondwater kunnen komen.
Voor een efficiënt pompdebiet en het aftappen loopt de de tank schuin af in een carter, zodat de tank correct en volledig kan worden leeggepompt.
Een ontluchtleiding is eveneens standaard. Deze loopt naar de bovenzijde van de tank. De ontluchtleiding bevat eveneens een terugslagklep, die voorkomt dat chemicaliën de tank kunnen verlaten.
Standaard wassysteem aan boord
Handenwastank
Voor een nog groter gemak biedt de SelectSpray™ Series een handenwastank. De handenwastank dient altijd gevuld te worden met schoon water.
Om de handen te wassen of andere taken uit te voeren moet de hendel worden gedraaid om de klep te openen.
Specificaties
Belangrijkste specificaties
| Nominale capaciteit | 757 L 200 U.S. gal. |
|||
|---|---|---|---|---|
| Spuitboombreedte van 5,5 m (18 ft.) (vleugels omhoog) | 180 cm 71 in. |
|||
| Spuitboombreedte van 4,6/6,4 m (15/21 ft.) (vleugels omhoog) | 252 cm 99 in. |
|||
| Diaphragm pump Maximale stroming | 113,9 L/min 30,1 gpm |
|||
| Centrifugal pump Maximale stroming | 367 L/min 97 gpm |
Machine
| Tank | ||||
|---|---|---|---|---|
| Frame | Gelast staal | |||
| Nominale capaciteit | 757 L 200 U.S. gal. |
|||
| Roeren | Verstuiverroerinrichting, verstelbaar via proportioneel regelventiel; opening: 7,9 mm 0,313 in. |
|||
| Druk-/volumestroomregelaar | Elektrisch | |||
| Filter | 100 mesh, zelfreinigend | |||
| Aflsuitkleppen spuitboom | Elektrisch | |||
| Smoorkleppen | Standaard; verstelbaar |
Optionele centrifugaalpomp
| Constructie | Gietijzer of roestvrij staal | |||
|---|---|---|---|---|
| Type afdichting | ||||
| Aftakas | ||||
| Maximale stroming | 367 L/min 97 gpm |
|||
| Maximumdruk | 6,6 bar 96 psi |
Optionele membraanpomp
| Aantal membranen | Drie | |||
|---|---|---|---|---|
| Smering | Olie | |||
| Aftakas | ||||
| Maximale stroming | 113,9 L/min 30,1 gpm |
|||
| Maximumdruk | 20 bar 290 psi |
|||
| Ontlastdruk | 13,8 bar 200 psi |
Handmatige regelaar
| Type | Weerbestendige regelkast met elektronische regelschakelaars en vloeistofdrukmeter; kan zonder gereedschap worden verwijderd voor opslag | |||
|---|---|---|---|---|
| Schakelaars op bedieningskast | Afzonderlijke spuitboom aan/uit, boom master, schuimmarker, boom omhoog/omlaag, druk verhogen/verlagen | |||
| Vloeistofmeters | Voor centrifugepompen: 6,9 bar 100 psi voor membraanpompen: 20,7 bar 300 psi |
Automatische toevoerregelaar
| Type | Weerbestendige regelkast met elektronische regelschakelaars en digitale drukweergave; kan zonder gereedschap worden verwijderd voor opslag | |||
|---|---|---|---|---|
| Schakelaars op bedieningskast | Afzonderlijke spuitboom aan/uit, boom master, schuimmarker, boom omhoog/omlaag, druk verhogen/verlagen, automatisch/handmatig | |||
| Druksensor | 25 bar 363 psi |
|||
| Meters | Digitale snelheidsmeter, digitale drukmeter, digitaal tankpeilglas en digitale flowsnelheid op het afgifteregelaarscherm | |||
| Afgifteregeling | Constante druk of constante flow |
Spuitbomen
| Constructie | Robuuste vierkante buizen: 14 gauge 1,897 mm 0,747 in. |
|||
|---|---|---|---|---|
| Aantal secties | Drie | |||
| Afbreekpunt | Bidirectioneel | |||
| Spuitboomhoogte | Instelbaar | |||
| Hefsystemen | Elektrohydraulisch, standaard | |||
| Breedte | 5,5 m 18 ft of 4,6/6,4 m 15/21 ft |
|||
| Spuitdopconfiguratie | Drievoudige dophouders, op een afstand van 50,8 cm 20 in. |
Schuimmarkering
| Type | Elektrisch | |||
|---|---|---|---|---|
| Pomp | Afzonderlijke lucht- en vloeistofpompen, oplossing wordt gemengd bij schuimkop | |||
| Snelheid | Verstelbaar zonder gereedschap, door aan de draaiknop op de schuimkast te draaien |
Montage
| Type | ||||
|---|---|---|---|---|
| Verwijderen | Drie pennen, drie elektrische connectoren en twee hydraulische leidingen, voor eenvoudige verwijdering zonder gereedschap | |||
| Opbergruimte | Optionele standaards voor opslag |
Afmetingen (spuitboom van 18 ft.)
| Spuitboomhoogte (vleugels omhoog) | 228 cm 90 in. |
|||
|---|---|---|---|---|
| Spuitboombreedte (vleugels omhoog) | 180 cm 71 in. |
|||
| Spuitboombreedte (vleugels omlaag) | 514 cm 203 in. |
Afmetingen (spuitboom van 15/21 ft.)
| Spuitboomhoogte (vleugels omhoog en extensies ingeklapt) | 178 cm 70 in. |
|||
|---|---|---|---|---|
| Spuitboombreedte (vleugels omhoog en extensies ingeklapt) | 252 cm 99 in. |
|||
| Spuitboombreedte (vleugels omhoog) | 252 cm 99 in. |
|||
| Spuitboombreedte (vleugels omlaag en extensies ingeklapt) | 478 cm 188 in. |
|||
| Spuitboombreedte (vleugels omlaag en extensies uitgevouwen) | 615 cm 242 in. |
