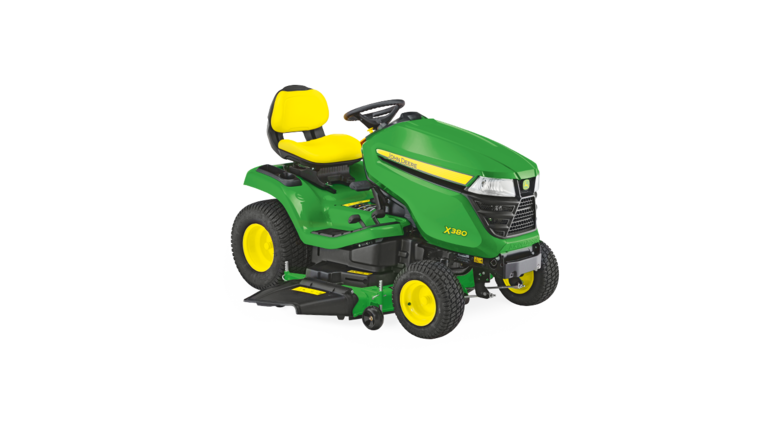

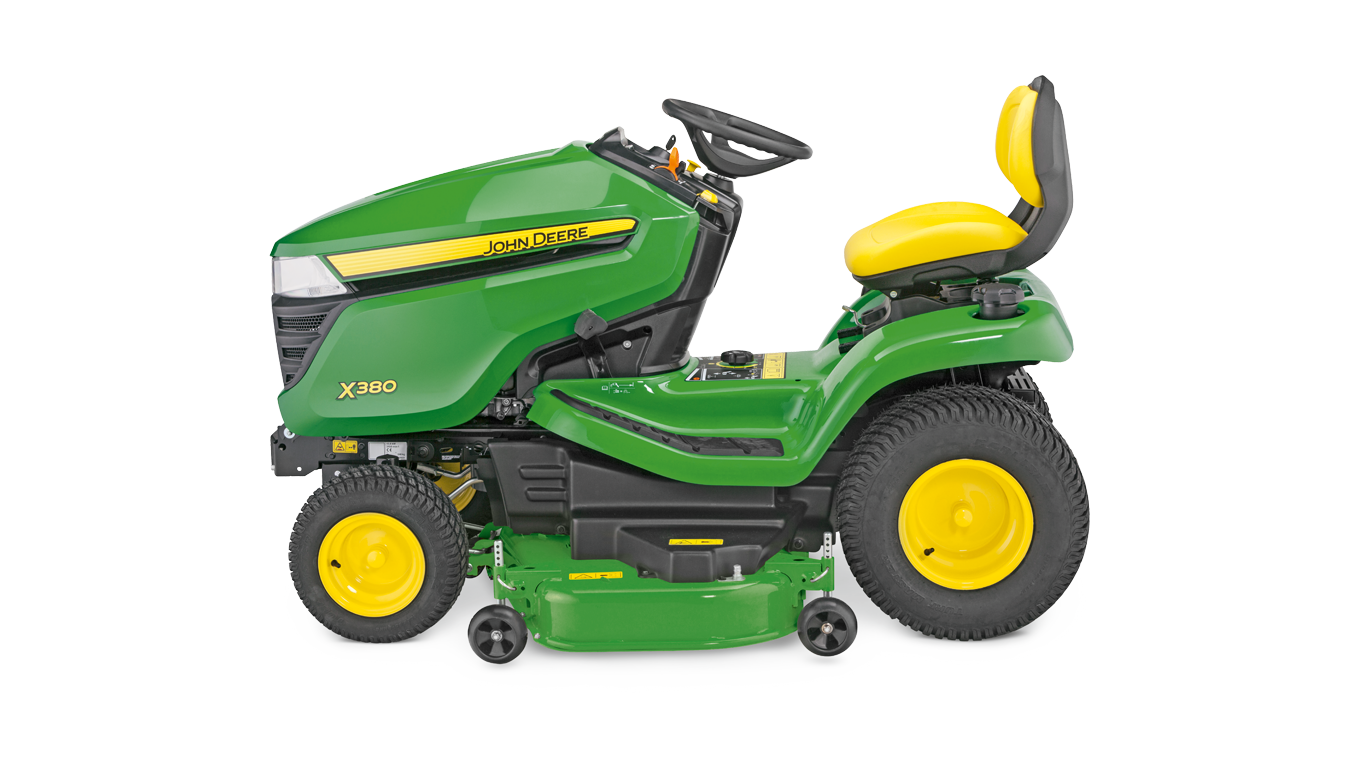

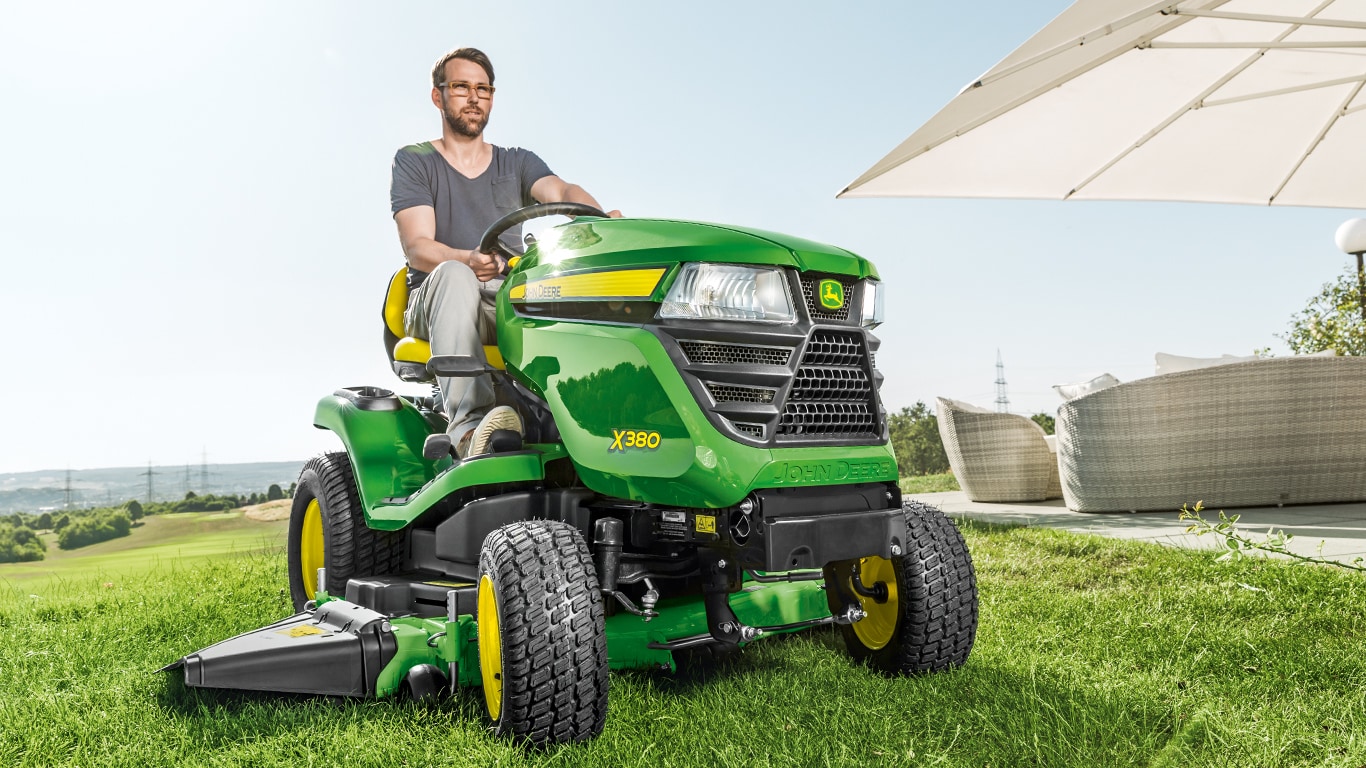

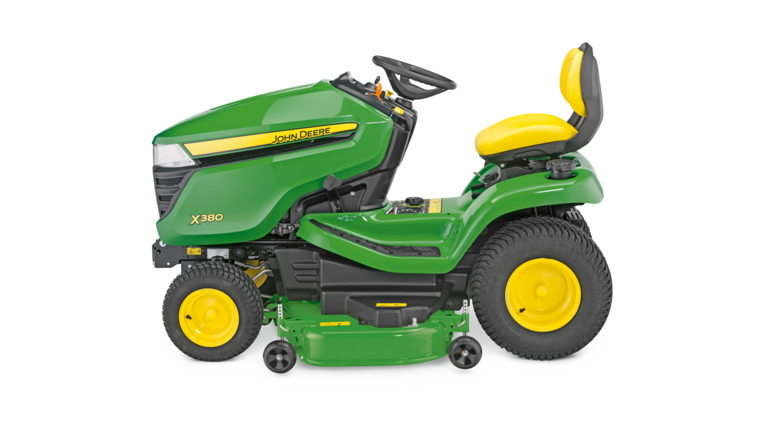

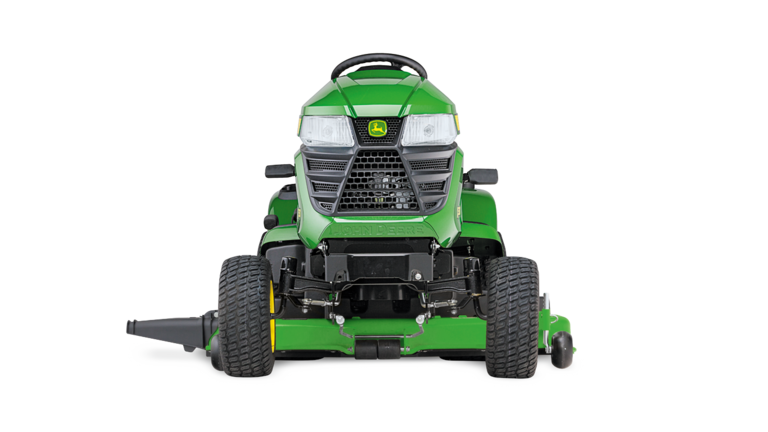

X380Zitmaaiers en tuintrekkers
- Bediening dek: elektrisch
- Twin TouchTM-voetbediening
- Cruisecontrol
- Regeleenheid instrumentenpaneel
Precisie en productiviteit
De X380 rijdt als in een droom en maait als boter. Met de handige draaiknop stelt u de maaihoogte in in stappen van 6 mm, gewoon vanop uw comfortabele stoel. U zult de duidelijke display zoals in de auto weten te waarderen, met ergonomische bedieningselementen en de gemakkelijk te bedienen Twin TouchTM hydrostatische voetbediening om richting en snelheid te sturen zonder uw voet van het platform te moeten halen.
Features
Expand All
Collapse All
V-twin motor met 15,2 kW bij 3350 t/min
Brandstoftank
Elektronische brandstofmeter

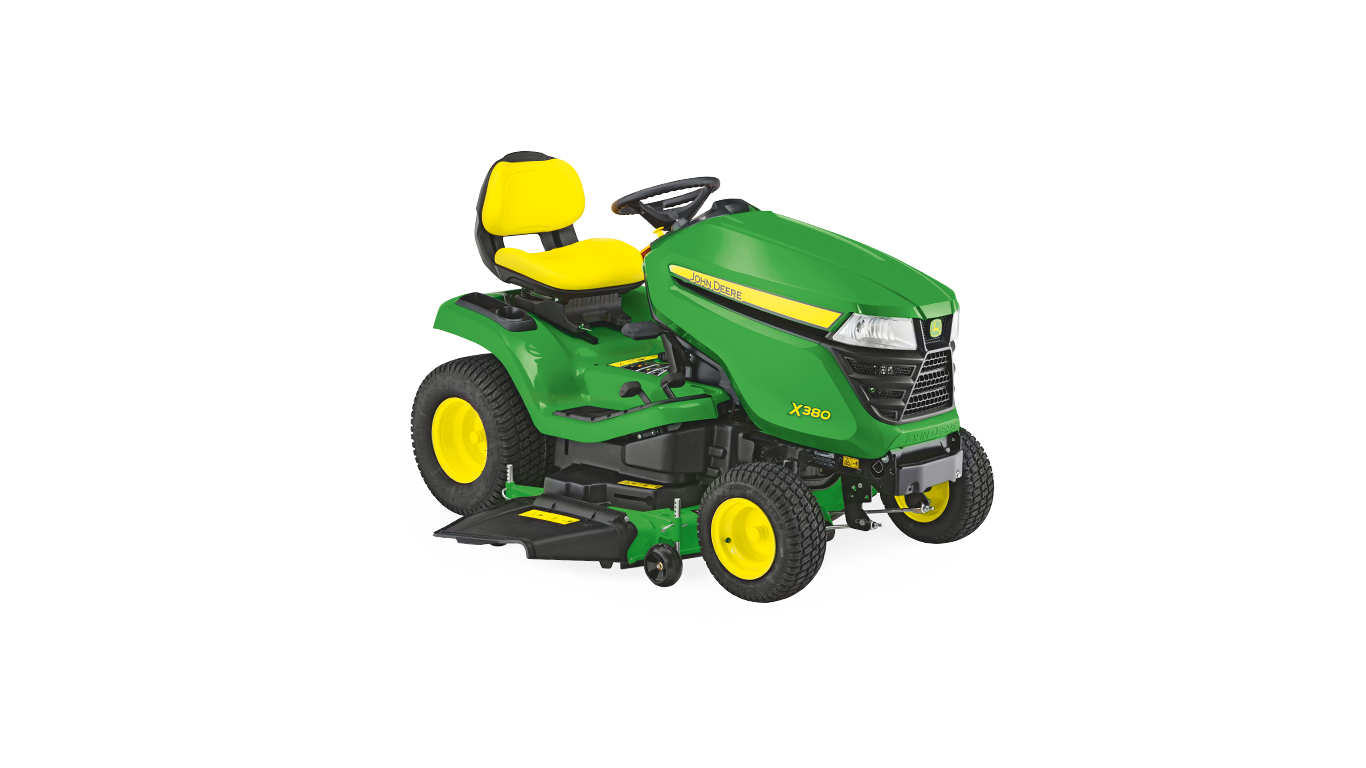

X380 met Accel Deep 48A-maaidek
Accel Deep 48A-maaidek
Onderzijde van het 48A-maaidek (vergelijkbare maaier uit de X700-tractorserie afgebeeld)
Rechterzijde van het Accel Deep 48A-maaidek
Accel Deep 48A-maaidek
Accel Deep 48A-maaidek
Wasaansluiting maaier
Wasaansluiting maaier met lokaal gekochte slangconnector
Optionele opzakker achter
Power Flow-ventilator
Onderzijde van het 48A-maaidek (vergelijkbare maaier uit de X700-tractorserie afgebeeld)
Eenvoudig in te stellen maaierwiel en versterking aan maaierzijkant
X590 met Accel Deep 54A-maaidek
Onderkant van 54A-maaidek
Rechterzijde van het Accel Deep 54A-maaidek
Optionele opzakker achter
Power Flow-ventilator
Accel Deep 54A-maaidek
Accel Deep 54A-maaidek
Wasaansluiting maaier
Wasaansluiting maaier met lokaal gekochte slangconnector
Onderkant van 54A-maaidek
Eenvoudig in te stellen maaierwiel en versterking aan maaierzijkant
MulchControl-hendel (afgebeeld op maaidek 48A)
MulchControl-plaat geopend (afgebeeld op maaidek 48A)
MulchControl-plaat gesloten (afgebeeld op maaidek 48A)
Achterste MulchControl-keerplaat (A) die bij het opvangen met MulchControl moet worden verwijderd met een 42A-maaidek
Korte draaistraal
Kanzaki® K46 transaxle
Kanzaki K58 transaxle
Vrijloopklep
Praktisch bestuurdersplatform
Displaypaneel
Twin Touch voetbediening
Cruisecontrol-knop op het dashboard
Hoogteverstelling maaidek
Liftsysteem met voetpedaal
Parkeerrem
Schakelaar elektrische aftakas
Aftakaskoppeling
RIO-knop
Stickers en instelbout liftveer
Close-up van sticker liftveer
Gelast, versterkt chassis
Gietijzeren vooras
Spindel stuurinrichting
Achterste aansluitsysteem voor uitrusting
Attractieve stijl
Jaloezieën voor luchtinlaat
Optimaal lichtpatroon
Koplamplens
Comfortabel bestuurdersplatform
Bestuurdersplatform
Comfortabele textiele stoel
Comfortabele textiele stoel met optionele armleuningen
Stoelvering met veren in de achterste stand
Stoelvering met veren in de voorste stand
Bekerhouder en afgedekte gereedschapskist op spatbord
Afgedekte gereedschapskist met geopende afdekking
Locatie snelkoppeling
De eendelige motorkap kan eenvoudig worden geopend
Sticker met onderhoudsintervallen is onder de motorkap geplaatst
Eenvoudig te onderhouden brandstof- en oliefilters
Een meter voor de dekuitlijning en verstelzeskant bevinden zich onder de tractorstoel
Exact Adjust-toegangsopeningen
Gereedschap voor uitlijnen van maaidek zit onder het maaidek
Gebruik van de bijgesloten inbussleutel om het maaidek uit te lijnen
Knop voor het afstellen van de maaihoogte
De soepele en betrouwbare motor heeft een luchtgekoeld V-twin-ontwerp
V-twin motor met 15,2 kW bij 3350 t/min
De tractor wordt aangedreven door een John Deere iTorque-aandrijving, een combinatie van motorkenmerken en een exclusief motorkapontwerp dat superieure trekkracht, gelijkmatige koeling en duurzaamheid biedt.
Een 15,2 kW bij 3350 t/min V-twin-motor levert voldoende vermogen en koppel voor zware omstandigheden voor mulch maken, maaien en opzakken.
Belangrijkste motorkenmerken:
- 15,2 kW bij 3350 t/min
- Grote verplaatsing van 726 cc (44,3 cu in.)
- Luchtgekoelde V-twin motor voor een soepele, stille aandrijving
- Kwaliteitskenmerken
- Gietijzeren cilindervoeringen
- Kopkleppen
- Druksmering
- Vervangbaar oliefilter
- Tweetraps motorluchtfilter
- V-twin ontwerp
- Uitstekend vermogen en uitstekende prestaties
- Gemakkelijk starten
- Soepele werking
Vliegwieldynamo
Een vliegwieldynamo zorgt voor voldoende capaciteit om de accu snel te kunnen opladen en om de elektrische uitrusting, zoals de verlichting of een veldspuit, van spanning te voorzien:
-
Oplaadcapaciteit van 12 A
- Zodanig geregeld dat de accu volledig opgeladen blijft zonder risico voor overbelasting
Brandstoftank met een ruime inhoud van 12,5 l (3,3 US gal.)
Brandstoftank
Elektronische brandstofmeter
De grote brandstoftank en handige brandstofmeter minimaliseren het aantal tankbeurten en de kans op uitval wegens brandstofgebrek:
- De brandstoftank heeft een ruime inhoud van 12,5 liter (3,3 US gal.) om langer te kunnen werken tussen twee tankbeurten.
- Grote brandstofvulopening met een diameter van 7,6 cm (3 in.) maakt het bijvullen van benzine eenvoudig.
- Bevindt zich op het linker spatbord
- Voorkomt lekken
- Elektronische brandstofmeter op het dashboard stelt de bestuurder in staat om altijd eenvoudig te zien hoeveel brandstof er in de brandstoftank is.
Het Accel Deep™ (48A)-maaidek van 122 cm (48 in.) snijdt netjes en is veelzijdig
X380 met Accel Deep 48A-maaidek
Accel Deep 48A-maaidek
Het Accel Deep-maaidek van 122 cm (48 in.) is een diep design van gestanst staal en met een vlakke bovenkant dat een uitstekende snijkwaliteit, productiviteit, netheid, duurzaamheid en veelzijdigheid levert. De prestaties en spreiding van het maaisel zijn optimaal, zelfs bij hogere maaisnelheden of in geval van hoog gras:
- de diepte van 12,3 cm (4,83 in.) over het gehele dek zorgt voor optimale maai-, mulch- en opvangprestaties
- het optionele MulchControl™-systeem levert superieure mulchprestaties en veelzijdigheid.
- het design van gestampt staal elimineert scherpe randen en hoeken waar het materiaal zich kan ophopen en daardoor de maaiprestaties kan verslechteren
- het maaidek is zwevend aan het voertuig bevestigd voor soepel en horizontaal maaien
- de instelbare maaierwielen net boven de grond helpen om beschadigingen aan het gazon te verminderen
- met instelstappen van 6,4 mm (0,25 in.) kan de maaier op de gewenste maaihoogte worden ingesteld
- Compatibel met high-performance Power Flow™-materiaalverzamelsystemen
- Voor gebruik op X380- en X584-tractoren en op X590-tractoren van modeljaar 2016 en nieuwer
Uitstekende snijkwaliteit
Onderzijde van het 48A-maaidek (vergelijkbare maaier uit de X700-tractorserie afgebeeld)
Een diep gestampt maaidek biedt een uitstekende snijkwaliteit. Het gesneden en zwevende materiaal krijgt de ruimte om het dek te verlaten zonder opnieuw te worden gesneden:
- Het verminderen van de hoeveelheid hersnijden zorgt voor meer vermogen om het inkomende gras te snijden, wat de maaicapaciteit aanzienlijk verbetert.
- helpt een uitstekende snijkwaliteit te behouden op hogere maaisnelheden
- Een nette materiaalstroom uit het uitwerpgebied voorkomt dat gesneden materiaal het snijden van inkomend materiaal verstoort, waardoor de bladen het inkomende materiaal netjes snijden.
- Zelfs in de mulch-stand is het snijden gelijkmatiger dan bij andere ontwerpen, omdat de extra diepte zorgt voor een continue circulatie, optimaal hersnijden en een gelijkmatige verdeling van het maaisel.
- Met het Exact Adjust-vlakstellingssysteem voor maaidekken zorgt voor een gemakkelijke en accurate uitlijning van het maaidek.
Productiviteit: de klus wordt snel geklaard
Rechterzijde van het Accel Deep 48A-maaidek
Een diep gestampt maaidek zorgt voor een hoge productiviteit, waardoor de klus snel kan worden geklaard. Dit geeft het gesneden en zwevende materiaal ruimte om het dek snel te verlaten, waardoor de hoeveelheid hersnijden wordt verminderd zodat er meer vermogen beschikbaar is voor het verwerken van inkomend gras:
- verbetert de capaciteit van de maaiers aanzienlijk om uitstekende maaiprestaties te behouden in zware maaiomstandigheden en op hogere snelheden
De grote uitwerpopening is zowel hoog als breed om meer materiaal te kunnen verwerken:
- zorgt voor een soepele en gelijkmatige uitworp van maaisel op alle maaisnelheden;
- vermindert de kans op verstopping, wat met name belangrijk is wanneer er met nat, dik of stug gras wordt gewerkt en bij het opvangen
- de 48A Power Flow-ventilator heeft een inlaatbehuizing met een meer dan 50 procent groter gebied dan de 48X Power Flow-ventilator die werd gebruikt op voorgaande machines.
Netheid: voor de maaier en de bestuurder
Accel Deep 48A-maaidek
Accel Deep 48A-maaidek
De vlakke bovenkant van het gestampte dek is optimaal voor het schoonhouden van het dek en de bestuurder:
- er zijn minder plaatsen op de boven- en onderkant van het dek waar materiaal vast kan komen te zitten.
- De bovenkant van het dek blijft schoner, waardoor minder tijd en inspanning nodig is voor het reinigen en onderhouden
- De onderkant van het dek maakt zichzelf schoon om de optimale prestaties te behouden zonder ophoping van materiaal dat zich vermengt met de luchtstroom en het maaisel
- Minder noodzaak voor het reinigen en verwijderen van opgehoopt materiaal aan de onderkant van het dek
- De diepte van het Accel Deep-maaidek minimaliseert de hoeveelheid materiaal dat er aan de voorkant van het dek uitkomt
- beperkte hoeveelheid materiaal die op de bestuurder en het maaidek terecht kan komen
- zelfs bij materiaal dat uit de uitwerpkoker wordt geworpen, resulteert minder hersnijden in grotere stukken die minder snel op de bestuurder terechtkomen
- met mulchen wordt er in het geheel geen materiaal uitgeworpen. Dankzij MulchControl is mulchen een praktische oplossing voor de meeste maai-situaties.
Het reinigen van zowel de boven- als onderkant van een maaidek is een van de meest voorkomende onderhoudsactiviteiten:
- door de vlakke bovenkant zijn er minder plaatsen waar zich materiaal kan ophopen en zorgt ervoor dat het materiaal dat toch achterblijft, eenvoudig is te verwijderen.
Wasaansluiting maaier
Wasaansluiting maaier met lokaal gekochte slangconnector
Een spoelpoort is aanwezig om het reinigen van de onderzijde van het dek gemakkelijker te maken.
- voor aansluiting van de juiste waterslang op de spoelpoort kan een slangadapter lokaal worden aangeschaft.
Power Flow-grascollector achterzijde van 250 liter (7 bu)
Optionele opzakker achter
Power Flow-ventilator
Optioneel is er een Power Flow-grascollector achterzijde materiaalverzamelsysteem (MCS) van 250 liter (7 bu) beschikbaar. Dit biedt een effectieve oplossing voor het oprapen van gemaaid gras en bladeren:
- De Power Flow-ventilator en koker zijn eenvoudig te plaatsen. De Power Flow-ventilator zwenkt naar buiten voor eenvoudige reiniging en opslag.
- Het ontwerp van de trechter zorgt voor een moderne vormgeving, grote opvangcapaciteit in de zakken, schoner gebruik en eenvoudig te legen zakken:
- Inhoud van 250 l (7 bu)
- Gemakkelijk te bevestigen Power Flow-ventilator (apart besteld)
- Eenvoudig te koppelen koker (apart besteld)
- Uitlaatluchtkanaal
- Handige vergrendeling met veer
- Vulindicator luchtstroom
- Quik-Tatch™-montage
- Waterdicht trechterdeksel
- Losse zakken verkrijgbaar
Een grotere MCS van 500 l (14 bu) is verkrijgbaar naast de MCS van 250 l (7 bu), voor tractormodellen uit de X500-serie.
Superieure duurzaamheid is een integraal onderdeel van het design
Onderzijde van het 48A-maaidek (vergelijkbare maaier uit de X700-tractorserie afgebeeld)
Eenvoudig in te stellen maaierwiel en versterking aan maaierzijkant
Het 48A-maaidek is voorzien van sterke asholtes, zodat de messen perfect uitgelijnd blijven zelfs na jaren van intensief gebruik:
- gestampt uit sterk 10 gauge, 3,4 mm (0,135 in.) staal
- ribben in het dek en kracht waar het nodig is.
- de 48A heeft totaalgewicht dat 23 procent hoger is dan het Edge™ Xtra-maaidek van 122 cm (48 in.).
De maaierwielen zijn in heavy duty-uitvoering:
- biedt meer sterkte en duurzaamheid voor een langere, probleemloze levensduur
- de wielen worden snel en eenvoudig ingesteld op de juiste snijhoogte
Een design met lage spanning voor de riemaandrijving vermindert de zijlading op de lagere lager van de motor en op de lagers van het maaidek voor een langere levensduur.
Het 48A-maaidek is voorzien van een massief stalen zijbumper met een diameter van 16 mm (5/8 in.) die extra sterkte en bescherming biedt.
De e-coating en poedercoating in twee fasen bieden extra bescherming tegen roest.
Veelzijdig: eenvoudig wisselen tussen de standen voor zij-uitworp, mulchen en opzakken
Het 48A-maaidek is ontworpen voor maximale veelzijdigheid en biedt het grootste gemak bij het veranderen van een maaier-uitwerpmodus naar een andere modus
- Met optioneel MulchControl gemonteerd (samen met de speciale mulchmessen) kan eenvoudig worden omgeschakeld van zij-uitworp naar mulchen en omgekeerd door een hendel om te zetten.
- De achterste Power Flow-grascollector kan worden gebruikt met MulchControl door de MulchControl-hendel eenvoudig in de zij-uitwerpstand te zetten.
Accel Deep™ 54A-maaidek van 137 cm (54 in.) snijdt netjes en is veelzijdig
X590 met Accel Deep 54A-maaidek
Het Accel Deep-maaidek van 137 cm (54 in.) is een diep design van gestanst staal en met een vlakke bovenkant dat een uitstekende snijkwaliteit, productiviteit, netheid, duurzaamheid en veelzijdigheid levert. De prestaties en spreiding van het maaisel zijn optimaal, zelfs bij hogere maaisnelheden of in geval van hoog gras:
- de diepte van 12,3 cm (4,83 in.) over het gehele dek zorgt voor optimale maai-, mulch- en opzakprestaties
- het optionele MulchControl™-systeem levert superieure mulchprestaties en veelzijdigheid.
- het design van gestampt staal elimineert scherpe randen en hoeken waar het materiaal zich kan ophopen en daardoor de maaiprestaties kan verslechteren het maaidek is zwevend aan het voertuig bevestigd voor soepel en horizontaal maaien
- de instelbare maaierwielen net boven de grond helpen om beschadigingen aan het gazon te verminderen.
- met instelstappen van 6,4 mm (0,25 in.) kan de maaier op de gewenste maaihoogte worden ingesteld
- Compatibel met high-performance Power Flow™-materiaalverzamelsystemen
- Voor gebruik op X380- en X584-tractoren en op X590-tractoren van modeljaar 2016 en nieuwer
Uitstekende snijkwaliteit
Onderkant van 54A-maaidek
Een diep gestampt maaidek biedt een uitstekende snijkwaliteit. Het gesneden en zwevende materiaal krijgt de ruimte om het dek te verlaten zonder opnieuw te worden gesneden:
- Het verminderen van de hoeveelheid hersnijden zorgt voor meer vermogen om het inkomende gras te snijden, wat de maaicapaciteit aanzienlijk verbetert.
- helpt een uitstekende snijkwaliteit te behouden op hogere maaisnelheden
- Een nette materiaalstroom uit het uitwerpgebied voorkomt dat gesneden materiaal het snijden van inkomend materiaal verstoort, waardoor de bladen het inkomende materiaal netjes snijden.
- Zelfs in de mulch-stand is het snijden gelijkmatiger dan bij andere ontwerpen, omdat de extra diepte zorgt voor een continue circulatie, optimaal hersnijden en een gelijkmatige verdeling van het maaisel.
- Met het Exact Adjust-vlakstellingssysteem voor maaidekken zorgt voor een gemakkelijke en accurate uitlijning van het maaidek.
Productiviteit: de klus wordt snel geklaard
Rechterzijde van het Accel Deep 54A-maaidek
Een diep gestampt maaidek zorgt voor een hoge productiviteit, waardoor de klus snel kan worden geklaard. Dit geeft het gesneden en zwevende materiaal ruimte om het dek snel te verlaten, waardoor de hoeveelheid hersnijden wordt verminderd zodat er meer vermogen beschikbaar is voor het verwerken van inkomend gras:
- verbetert de capaciteit van de maaiers aanzienlijk om uitstekende maaiprestaties te behouden in zware maaiomstandigheden en op hogere snelheden
De grote uitwerpopening is zowel hoog als breed om meer materiaal te kunnen verwerken:
- zorgt voor een soepele en gelijkmatige uitworp van maaisel op alle maaisnelheden;
- vermindert de kans op verstopping, wat met name belangrijk is wanneer er met nat, dik of stug gras wordt gewerkt en bij het opvangen
- De 54A Power Flow-ventilator draait sneller, waardoor deze 20 procent meer lucht levert dan de 54X Power Flow-ventilator.
Power Flow-grascollector achterzijde van 250 liter (7 bu)
Optionele opzakker achter
Power Flow-ventilator
Optioneel is er een Power Flow-grascollector achterzijde materiaalverzamelsysteem (MCS) van 250 liter (7 bu) beschikbaar. Dit biedt een effectieve oplossing voor het oprapen van gemaaid gras en bladeren:
- De Power Flow-ventilator en koker zijn eenvoudig te plaatsen. De Power Flow-ventilator zwenkt naar buiten voor eenvoudige reiniging en opslag.
- Het ontwerp van de trechter zorgt voor een moderne vormgeving, grote opvangcapaciteit in de zakken, schoner gebruik en eenvoudig te legen zakken:
- Inhoud van 250 l (7 bu)
- Gemakkelijk te bevestigen Power Flow-ventilator (apart besteld)
- Eenvoudig te koppelen koker (apart besteld)
- Uitlaatluchtkanaal
- Handige vergrendeling met veer
- Vulindicator luchtstroom
- Quik-Tatch™-montage
- Waterdicht trechterdeksel
- Grofmazige opvangzakken verkrijgbaar
Een grotere MCS van 500 l (14 bu) is verkrijgbaar naast de MCS van 250 l (7 bu), voor tractormodellen uit de X500-serie.
Veelzijdig: eenvoudig wisselen tussen de standen voor zij-uitworp, mulchen en opzakken
Het 54A-maaidek is ontworpen voor maximale veelzijdigheid en biedt het grootste gemak bij het veranderen van een maaier-uitwerpmodus naar een andere modus
- Met optioneel MulchControl gemonteerd (samen met de speciale mulchmessen) kan eenvoudig worden omgeschakeld van zij-uitworp naar mulchen en omgekeerd door een hendel om te zetten.
- De achterste Power Flow-grascollector kan worden gebruikt met MulchControl door de MulchControl-hendel eenvoudig in de zij-uitwerpstand te zetten.
Netheid: voor de maaier en de bestuurder
Accel Deep 54A-maaidek
Accel Deep 54A-maaidek
De vlakke bovenkant van het gestampte dek is optimaal voor het schoonhouden van het dek en de bestuurder:
- er zijn minder plaatsen op de boven- en onderkant van het dek waar materiaal vast kan komen te zitten.
- De bovenkant van het dek blijft schoner, waardoor minder tijd en inspanning nodig is voor het reinigen en onderhouden
- De onderkant van het dek maakt zichzelf schoon om de optimale prestaties te behouden zonder ophoping van materiaal dat zich vermengt met de luchtstroom en het maaisel
- Minder noodzaak voor het reinigen en verwijderen van opgehoopt materiaal aan de onderkant van het dek
- De diepte van het Accel Deep-maaidek minimaliseert de hoeveelheid materiaal dat er aan de voorkant van het dek uitkomt
- beperkte hoeveelheid materiaal die op de bestuurder en het maaidek terecht kan komen
- zelfs bij materiaal dat uit de uitwerpkoker wordt geworpen, resulteert minder hersnijden in grotere stukken die minder snel op de bestuurder terechtkomen
- Met mulchen wordt er helemaal geen materiaal uitgeworpen. Dankzij MulchControl™ is mulchen een praktische oplossing voor de meeste maaisituaties.
Het reinigen van zowel de boven- als onderkant van een maaidek is een van de meest voorkomende onderhoudsactiviteiten:
- het design met een vlakke bovenkant vermindert plaatsen waar materiaal zich op kan hopen en zorgt ervoor dat het materiaal dat toch achterblijft, eenvoudig te verwijderen is.
Wasaansluiting maaier
Wasaansluiting maaier met lokaal gekochte slangconnector
Er is voorzien in een spoelpoort om het reinigen van de onderkant van het maaidek makkelijker te maken:
- voor aansluiting van de juiste waterslang op de spoelpoort kan een slangadapter lokaal worden aangeschaft.
Superieure duurzaamheid is een integraal onderdeel van het design
Onderkant van 54A-maaidek
Eenvoudig in te stellen maaierwiel en versterking aan maaierzijkant
Het 54A-maaidek is voorzien van sterke asholtes, zodat de messen perfect uitgelijnd blijven zelfs na jaren van intensief gebruik:
- gestampt uit sterk 10 gauge, 3,4 mm (0,135 in.) staal
- ribben in het dek en kracht waar het nodig is.
- de 54A heeft totaalgewicht dat 3 procent hoger is dan het Edge™ Xtra-maaidek van 137 cm (54 in.).
De maaierwielen zijn in heavy duty-uitvoering:
- biedt meer sterkte en duurzaamheid voor een langere, probleemloze levensduur
- de wielen worden snel en eenvoudig ingesteld op de juiste snijhoogte
Een design met lage spanning voor de riemaandrijving vermindert de zijlading op de lagere lager van de motor en op de lagers van het maaidek voor een langere levensduur.
Het 54A-maaidek is voorzien van een massief stalen zijbumper met een diameter van 16 mm (5/8 in.) die extra sterkte en bescherming biedt.
De e-coating en poedercoating in twee fasen bieden extra bescherming tegen roest.
MulchControl™-systeem levert superieure mulchprestaties en een snelle conversie
MulchControl-hendel (afgebeeld op maaidek 48A)
Dankzij het MulchControl-systeem is het mulchen in veel maaisituaties praktischer. Het werktuig levert uitstekende mulchprestaties en de maaier kan met dit werktuig bovendien eenvoudig worden omgeschakeld voor situaties waarin zij-uitworp of het opvangen van gazonmateriaal gewenst is. De voordelen van het mulchen van maaisel zijn:
- Zorgt voor een prachtig uitziend gazon
- Kleiner maaisel verdwijnt in het gazon
- Vermindert behoefte aan mest
- Maaisel wordt niet op de bestuurder, oprit of bloembedden geblazen
- Er hoeven geen zakken maaisel te worden afgevoerd
Hoe MulchControl werkt
MulchControl-plaat geopend (afgebeeld op maaidek 48A)
MulchControl-plaat gesloten (afgebeeld op maaidek 48A)
MulchControl is een innovatief, eenvoudig design, dat gemakkelijk is te gebruiken en te onderhouden:
- Het MulchControl-systeem bevat een verstelbare MulchControl-keerplaat vlakbij het uitwerpkanaal en vaste keerplaten om de materiaalstroom onder het dek te regelen.
- De MulchControl-hendel bevindt zich boven op het maaidek en wordt gebruikt om de MulchControl-keerplaat te openen en te sluiten.
- Wanneer de MulchControl-keerplaat geopend is, stroomt het meeste materiaal vrij uit de uitwerpgeleideplaat of in een materiaalverzamelsysteem.
- Als de MulchControl-keerplaat gesloten is, blijft het materiaal in het dek en wordt tot mulch gehakseld en op de ondergrond gedeponeerd.
MulchControl™ is uiterst geschikt voor de volgende maaisituaties:
- Voor bestuurders die doorgaans mulchen, maar uitwerpen naar de zijkant als het gras te lang is
- Voor bestuurders die doorgaans uitwerpen naar de zijkant, maar graag het kanaal willen kunnen sluiten voor bewerking van het maaisel op sommige stukken
- Voor bestuurders die het hoofdgazon altijd mulchen, maar vaak uitwerpen naar de zijkant bij secundaire gazons
- Voor bestuurders die maaisel verzamelen, maar verder willen gaan voordat het materiaalverzamelsysteem moet worden geleegd
Dankzij MulchControl kan de bestuurder de maaisels beheren.
Beperkingen van MulchControl
Wanneer de MulchControl in de stand zij-uitworp staat, zal MulchControl nog steeds ongeveer een derde van het materiaal mulchen. Daardoor is de stand zij-uitworp eigenlijk een stand met gedeeltelijk mulchen. Dit kan een voordeel zijn bij het uitwerpen aan de zijkant of bij het opvangen, omdat hierdoor de hoeveelheid uitgeworpen materiaal wordt verminderd. Op andere momenten kan dit als een nadeel werken:
- bij het snijden van stevige zuidelijke grassen, zoals Zoysia en Bermuda
- bij het snijden in natte, snelgroeiende omstandigheden, zoals in het noordwesten van de Verenigde Staten in het gebied bij de Grote Oceaan,
- indien optimaal opvangen en het opruimen van het gazon gewenst is
- bij een 42A-maaidek moet een MulchControl-keerplaat worden verwijderd om de opvangkoker te monteren
Wanneer er wordt opgezakt met MulchControl op een 48A- of 54A-maaidek, kan de MulchControl-keerplaat worden geopend en gesloten wanneer de Power Flow™-blazer is geïnstalleerd. De Power Flow-blazer draait zonder materiaal wanneer de keerplaat is gesloten.
Achterste MulchControl-keerplaat (A) die bij het opvangen met MulchControl moet worden verwijderd met een 42A-maaidek
Wanneer er met MulchControl wordt opgevangen op een 42A-maaidek, kan de achterste opzakker worden gebruikt met MulchControl-messen. Maar de achterste MulchControl-keerplaat (A) moet worden verwijderd voordat de grascollectorkoker wordt gemonteerd. De keerplaat wordt op zijn plaats gehouden met twee slotbouten. Om terug te keren naar mulchen, moet de koker worden verwijderd en de keerplaat opnieuw worden geplaatst.
MulchControl-compatibiliteit
MulchControl bevat alles dat nodig is: keerplaten, mulchmessen en een hendel. MulchControl is bijgesloten in de standaarduitrusting met het 5378M 42A-maaidek op tractoren uit de X300-serie van modeljaar 2016 en nieuwer. MulchControl is een optioneel in het veld te installeren werktuig voor alle andere toepassingen.
MulchControl-werktuigen
| Werktuig | Beschrijving | Toepassingen |
| BUC10704 | Accel Deep MulchControl van 107 cm (42 in.) (met hendel) | Tractoren uit de X300-serie van modeljaar 2016 en nieuwer, ZTrak™-maaiers uit de Z300-serie |
| BUC10705 | Accel Deep MulchControl van 122 cm (48 in.) (met hendel) | S240-zitmaaier, tractorn uit de X300- en X500-series van modeljaar 2016 en nieuwer, Ztrak™-maaiers uit de Z300- en Z500-series |
| BUC10706 | Accel Deep MulchControl van 137 cm (54 in.) (met hendel) | Tractoren uit de X300- en X500-series van modeljaar 2016 en nieuwer, Ztrak-maaiers uit de Z300- en Z500-series |
De tandheugelstuurinrichting zorgt voor een moeiteloze bediening
Korte draaistraal
Een heavy-duty tandheugelstuurinrichting met kwalitatief hoogwaardige lagers biedt een moeiteloze en exacte bediening gedurende de levensduur van de trekker:
- Kleine draaicirkel van 41 cm (16 in.) zorgt voor een uitstekende manoeuvreerbaarheid.
- Korte draaistraal laat het maaien efficiënter verlopen.
Moeiteloze besturing
Een moeiteloze besturing is belangrijk voor een plezierige maaiervaring.
-
Groot stuurwiel met een diameter van 36 cm (14 in.) om meer kracht te kunnen zetten
-
Grote tandwielen voor een betere (hogere) overbrengingsverhouding
-
Een hogere verhouding betekent minder stuurkracht
-
-
Dubbele stuurstangen voor een meer evenwichtige stuurbelasting en minder stuurfouten
-
Kogelgewrichten op beide uiteinden van de spoorstang voor een lange levensduur
-
Lange stuurstangen voor een verbeterde besturing over het gehele bewegingsgebied
- Een wormwielsector die scharniert op een as en niet op een bus voor een stevige ineengrijping en om blokkages te vermijden
- Smeerbare draaipunten vooras, vermindert wrijving en voorkomt slijtage
Geïntegreerde hydrostatische transaxle brengt het vermogen efficiënt op de wielen over
Kanzaki® K46 transaxle
Kanzaki K58 transaxle
Bij de Tuff Torq® hydrostatische transaxle zijn de hydrostatische pomp en de rotatorgroepen van de motor in hetzelfde huis aangebracht als het differentieel en de ashuizen. Dit design is zeer efficiënt en vermindert het aantal afdichtvlakken om de kans op lekkage te minimaliseren. Transaxles used are based on the specific tractor requirements:
- Kanzaki K46 – X350, X354
- Kanzaki K57 (has hydraulic capacity for power steering and power lift) – X370
- Kanzaki K58 – X380
In combinatie met het voetbedieningssysteem werkt de hydrostatische transmissie net als een automatische transmissie in een auto, zodat bij de beschrijving hiervan vaak de term "automatisch" wordt gebruikt:
- Use of the latest valve designs gives lower sound levels
- Een grote pomp en het draaiende gedeelte van de motor zorgen voor een lange levensduur en een efficiënte werking.
Vrijloopklep
Vrijloopklep
Een vrijloopklep is bij het achterste koppelstuk van de trekker aangebracht, voor een goed zicht en gemakkelijke bediening.
Kanzaki is een in de VS gedeponeerd handelsmerk van Kanzaki Kokyukoki Manufacturing Company.
Tuff Torq is een in de VS geregistreerd handelsmerk van de Tuff Torq Corporation.
De bedieningsschakelaars en displayfuncties zijn eenvoudig herkenbaar en handig in gebruik
Praktisch bestuurdersplatform
Displaypaneel
Bedieningsapparatuur
Het vloeiend verlopende dashboard is uitgevoerd met een pure, aantrekkelijke styling en met ergonomische bedieningselementen voor een comfortabel gebruik:
-
De bedieningsschakelaars zijn van een kleurcodering voorzien voor eenvoudige herkenning.
-
De bedieningsschakelaars zijn op een logische plaats aangebracht en gemakkelijk te bereiken.
-
De schakelaar voor de aftakas kan gemakkelijk worden geactiveerd door deze met de vingers aan de onderzijde omhoog te trekken, zoals bij een T-handgreep.
- De RIO-schakelaar (reverse implement option, werktuigoptie achterzijde) is een gemakkelijk te gebruiken en te herkennen gele knop.
- De RIO-schakelaar kan met dezelfde hand worden geactiveerd als waarmee een sneeuwblazer wordt bediend.
- De vergrendelingsbediening op voethefmodellen, de hydraulische hefbediening op power lift-modellen en de parkeerremvergrendeling zijn uitgevoerd als draaihendels, zodat deze moeiteloos kunnen worden bediend.
- De bedieningsknop van de cruise control is uitgevoerd in automotive-stijl.
-
Afzonderlijke bedieningsorganen voor het motortoerental en de choke vergemakkelijken het starten en opwarmen van de motor bij lage temperaturen.
-
De chokehendel is veerbelast, om te voorkomen dat de trekker ongewild kan worden bediend als de choke gedeeltelijk gesloten is.
-
-
Het functionele design van de gas- en chokebediening zorgt voor een mooi uitzicht en een comfortabel gevoel.
Displaypaneel
 |
A - Waarschuwing/stop B - Aftakas (PTO) C - Acculading D - Parkeerrem E - Bestuurdersaanwezigheid F - Bedrijfsurenteller |
G - Onderhoud H - Motortoerental I - Symbool motortoerental J - Beste maaigebied K - Brandstofmeter
|
Het instrumentenpaneel is voorzien van een modern uiterlijk in automotive-stijl. Tijdens het starten worden de lampen en de meters op werking getest:
- Het display is uitgevoerd met een donker cockpit-ontwerp, zodat de bestuurder minimaal wordt afgeleid.
- Het display is voorzien van achtergrondverlichting voor goede zichtbaarheid in het donker.
- De nachtzichtbaarheid is met name nuttig bij het gebruik van sneeuwblazers.
- Met de urenteller kan gemakkelijk worden bijgehouden wanneer de olie moet worden ververst en ander onderhoud moet worden uitgevoerd.
- De elektronische brandstofmeter biedt realtime-informatie over het brandstofniveau.
- Met de tachometer wordt het motortoerental grafisch weergegeven.
- Met grafisch weergegeven doelzones wordt de bestuurder geïnformeerd over het motortoerentalbereik waarmee de beste maaikwaliteit kan worden bereikt.
- De bestuurder kan middels een indicator zien of de aftakas in bedrijf is.
- Via felle waarschuwings- en stoplampen wordt de bestuurder gewezen op de aanwezigheid van belangrijke informatie in het instrumentenpaneel.
- Hierdoor kan schade worden voorkomen en kunnen reparatiekosten worden verminderd, omdat problemen tijdig kunnen worden aangepakt.
- Bestuurders wordt gewezen op de aard van het probleem als zij een maaier willen starten die problemen heeft met de aftakas, de zitting of de parkeerremvergrendeling.
- De indicatoren zijn ook nuttig om oorzaken vast te stellen van het uitvallen van de aftakas of de motor bij problemen met vergrendelingen.
- De bestuurders worden geïnformeerd over een lage, normale of buitensporig hoge accuspanning.
- De service-indicatorlamp gaat branden als er een diagnostische foutcode is opgeslagen.
- De ingebouwde diagnosevoorzieningen leveren foutcodes die door opgeleide monteurs kunnen worden gebruikt.
- Een monteur kan bijvoorbeeld zonder gereedschap schakelaarfuncties of geleidbaarheid in circuits testen.
- De ingebouwde diagnosevoorzieningen leveren foutcodes die door opgeleide monteurs kunnen worden gebruikt.
De Twin Touch™ voetbediening is gemakkelijk in het gebruik en beschikt over cruisecontrol
Twin Touch voetbediening
Cruisecontrol-knop op het dashboard
Met de Twin Touch voetpedalen worden de rijsnelheid en rijrichting geregeld:
- Het gaspedaal als bij een auto zorgt voor een gemakkelijke bediening.
- De gebruiker kan van richting veranderen zonder zijn voet van het platform op te tillen.
- Het grote pedaaloppervlak biedt de gebruiker een superieur comfort.
Cruisecontrol
Cruisecontrol is standaard:
- Druk op de cruise-knop om te activeren en houd ingedrukt totdat de voet van het vooruitrijpedaal af is.
- Voor een noodstop kan de cruisecontrol worden uitgeschakeld door het rempedaal of het pedaal voor vooruit rijden in te drukken.
Hoogteverstelling maaidek
Hoogteverstelling maaidek
Een draaiknop voor het snel en gemakkelijk instellen van de maaihoogte:
-
Snijhoogte van de maaier in te stellen in stappen van 6,4 mm (0.25 in.), van 25,4 mm tot 102 mm
(1 in. tot 4 in.) -
Laat het maaidek altijd zakken naar de ingestelde hoogte
-
Meter voor dek-uitlijning en Exact Adjust-gereedschap aanwezig, gemakkelijk bereikbaar opgeborgen in het compartiment onder de stoel
-
Gebruikt in combinatie met Exact instelpoorten voor de gemakkelijke en accurate hoogteverstelling van het maaidek, voor optimale maaiprestaties
-
Liftsysteem met voetpedaal
Liftsysteem met voetpedaal
Het heffen van de maaier of een werktuig met de voet is voor veel gebruikers minder vermoeiend dan met een handhendel:
-
De gemakkelijk te bedienen sper werkt op dezelfde manier als de vergrendeling van een parkeerrem.
-
Het voetpedaal bevindt zich uit de weg en zal niet snel blijven haken achter struiken en takken tijdens het maaien.
-
Het maaidek gaat bij het laten zakken altijd naar de ingestelde hoogte.
ParkeerrembedieningParkeerrembediening
Parkeerrem
Bij het indrukken van het rempedaal worden de inwendige natte remmen bediend, die betrouwbaarder zijn en langer meegaan dan externe remmen, om zo veilig te stoppen.
De parkeerrembediening is op een handige plaats aangebracht voor een goede bereikbaarheid. Ze houdt het rempedaal betrouwbaar op zijn plaats.
De elektrische aftakaskoppeling is eenvoudig en handig in het gebruik
Schakelaar elektrische aftakas
Een zwaar uitgevoerde elektrische aftakaskoppeling wordt bediend met een handig in het dashboard aangebrachte schakelaar.
Zwaar uitgevoerde aftakaskoppeling
Aftakaskoppeling
De aftakaskoppeling is ontworpen om veelvuldig te worden in- en uitgeschakeld.
RIO maakt het mogelijk naar wens te maaien terwijl achteruit wordt gereden
RIO-knop
Maaien terwijl achteruit wordt gereden wordt sterk afgeraden.
Een bestuurder die wil blijven maaien bij het achteruit rijden, moet het voertuig stoppen, op de gele RIO-knop drukken en daarbij het achteruitrij pedaal licht indrukken. De bestuurder kan de RIO-knop loslaten en de maaier zal doorgaan met werken.
Deze procedure moet worden herhaald als de gebruiker besluit om weer achteruit te rijden met ingeschakelde maaier (of een andere door de aftakas bediende uitrusting).
Instelbare liftveer
Stickers en instelbout liftveer
Close-up van sticker liftveer
OPMERKING: de instelbare liftveer staat standaard op X380 trekkers en is een optie voor X350 en X354 trekkers met maaiers voor uitwerp aan de zijkant van 107 cm (42 in.). Ze wordt als optie aanbevolen op X350 en X354 trekkers die met de mulchmaaier van 107 cm (42 in.) worden verkocht.
- De liftveer behoort tot de standaarduitrusting op X380 trekkers (en is een aanbevolen optie voor X350 en X354 trekkers uitgerust met een mulchmaaier van 107 cm [42 in.]) om het heffen zo makkelijk mogelijk te laten verlopen.
- De set met veer kan op de X350 en X354 trekkers ook handig met de uitrusting aan de voorzijde worden gebruikt.
- Voor optimale prestaties kan de kracht voor het heffen gemakkelijk worden ingesteld door het verdraaien van een bout op de voorbumper, afhankelijk van de uitrusting die wordt gebruikt (maaier, frontschuif, enz.).
- De maaier kan niet per ongeluk in de geheven stand worden vergrendeld bij het maaien in greppels.
- Bij het monteren of verwijderen van een maaier of uitrusting aan de voorzijde via het voetbediende hefsysteem kan de veerspanning worden opgeheven van de bevestigingspunten door het hefpedaal naar achteren te trekken en de hefvergrendeling op te tillen, om het pedaal in de achterste stand vast te houden.
Het chassis is gemaakt van betrouwbaar, versterkt gelast staal
Gelast, versterkt chassis
Het chassis is gemaakt van een zware kwaliteit gevormd en gelast staal, voor extra stevigheid versterkt op kritische gebieden:
- Het chassis is gemaakt van 2,66 mm dik (12-gauge, 0,105 in) materiaal voor een lange levensduur.
- Standaard voorbumper en koppelstuk vervaardigd van 3,8 mm (0,15 in.) dik staal, om het chassis te completeren.
- De optionele gewichtsbeugel kan twee Quik-Tatch-gewichten van 19 kg (42 lb) dragen ondersteunen.
Versterkte vooras en wielspindels
Gietijzeren vooras
De vooras is vervaardigd van nodulair gietijzer:
- De gietijzeren vooras is sterk en schokbestendig.
- Gietijzer geeft niet mee bij zware belastingen of stoten.
Voor het voorste draaipunt van de as en voor de spindels van modellen met stuurbekrachtiging zijn vervangbare bussen gebruikt:
- Bussen zijn zeer slijtvast.
- Vet tussen de bussen zorgt voor de smering en optimale besturing tussen de smeerbeurten (X370).
- Smeernippels op elke spindel zijn gemakkelijk in het onderhoud.
Spindels van stuurinrichting voorzijde
Spindel stuurinrichting
De diameter van de voorste spindel van de stuurinrichting is 19 mm (0,75 in) voor grote sterkte en een lange levensduur:
- De kracht om ook zware werktuigen te hanteren
- Bieden lange levensduur van lageroppervlakken
- Gebruik afgedichte, precisielagers in voorwielen
Het achterste aansluitsysteem voor uitrusting is geschikt voor zware toepassingen en het eenvoudig aansluiten van een groot aantal functies
Achterste aansluitsysteem voor uitrusting
Er wordt een versterkt systeem gebruikt voor het aansluiten van uitrusting:
- Inclusief sterke framebevestigingen gecombineerd met bevestigingsgaten in het koppelstuk van de tractor waarin pennen of borstbouten passen ter ondersteuning van zware, aan de achterzijde gemonteerde uitrusting
- Optionele uitrusting eenvoudig aan de tractor te bevestigen
- Kan de last aan van zware, aan de achterzijde gemonteerde uitrusting, zoals materiaalverzamelsystemen
Moderne stijl met functioneel design voor mooier uitzicht en verbeterde prestaties
Attractieve stijl
Jaloezieën voor luchtinlaat
Gladde, afgeronde contouren zorgen voor een moderne, stijlvolle indruk:
- De motorkap is voorzien van efficiënte jaloezieën voor de luchtinlaat over de gehele lengte aan elke zijde en niet bovenop.
- Betere motorkoeling
- Minder geluid in het bedieningsstation
- Hete lucht verdwijnt via de frontgrille en uit de richting van de bestuurder
- De volledig omsloten kap is gemaakt van gegoten in kleur materiaal.
- Vermindert geluid
- Het deukt niet in en het roest niet
- De opvallende grille, grote treeplank en de spatbordoverkapping uit één stuk completeren het stylingpakket.
Twee koplampen van hoge kwaliteit zorgen voor uitstekend zicht
Optimaal lichtpatroon
Koplamplens
Koplampen zijn standaard op alle modellen:
- Twee 27 W lampjes zorgen voor uitstekende verlichting, voor beter zicht in het donker.
- Een in het dashboard aangebrachte schakelaar dient om de koplampen handig aan of uit te schakelen.
- De koplampen zijn zodanig ontworpen dat ze voor een optimaal lichtpatroon zorgen voor het maaien en het sneeuwruimen.
Het bestuurdersplatform is comfortabel en praktisch
Comfortabel bestuurdersplatform
Bestuurdersplatform
Het bestuurdersplatform is ontworpen met het oog op comfort voor de bestuurder en gebruiksgemak van de bedieningen:
- Een groot stuurwiel met een diameter van 36 cm (14 in.) is comfortabel in het gebruik en zorgt voor minimale stuurkrachten.
- Voetmatten over de gehele lengte bieden comfort voor de bestuurder en beschermen de beenruimte.
Comfortabele stoel
Comfortabele textiele stoel
Comfortabele textiele stoel met optionele armleuningen
Een 46 cm (18 in) hoge textiele stoel met open en hoge rugleuning biedt de bestuurder een comfortabele, soepele rit en uitstekende ondersteuning:
- Het gebruik van meer schuim vergeleken met een voorgevormde stoel zorgt voor een soepele en comfortabele rit en dankzij de verbeterde zijdelingse ondersteuning blijft de bestuurder ook op oneven terrein stabiel op de stoel zitten.
- Het dikkere kussen en de extra vulling in de stoel en rugleuning zorgen voor meer visuele aantrekkingskracht; dankzij het gestikte John Deere logo ziet de stoel er net zo goed uit als deze aanvoelt.
- Het nieuwe productieproces, waarbij er geen verhitting meer nodig is, zorgt voor langdurige flexibiliteit en minder kans op scheuren en resulteert in een meer uniforme dikte van de stof.
- De optionele armleuningen BM23761 bieden de bestuurder nog meer ondersteuning en comfort.
- Mocht de stoffering van de stoel beschadigd raken, dan kost reparatie minder geld omdat de stoffering eenvoudig kan worden nabesteld in Parts.
- De stoel kan over een afstand van 17 cm (6,6 in.) in 15 posities worden versteld, zodat de bestuurder een comfortabele zit kan vinden en de bedieningsorganen gemakkelijk kan bedienen.
- De stoel kan gemakkelijk naar voren en achteren worden ingesteld terwijl de bestuurder op de stoel zit.
Verstelbare stoelvering
Stoelvering met veren in de achterste stand
Stoelvering met veren in de voorste stand
De stoelophanging kan zonder gebruik van gereedschap aan het gewicht van de bestuurder worden aangepast:
- De veren kunnen naar voren en achteren in drie standen worden ingesteld.
- Hiervoor is geen gereedschap nodig
- Hierdoor kan de vering uiterst nauwkeurig aan het gewicht van de bestuurder worden aangepast
- Betere ondersteuning van de rug voor zwaardere bestuurders
- Opbergvak in onderzijde zitting aangebracht.
- Kan worden gebruikt voor het onderbrengen van handschoenen, kleine gereedschappen enz.
- Handige opslaglocatie voor Exact Adjust-sleutel en meter
Bekerhouder en gereedschapskist
Bekerhouder en afgedekte gereedschapskist op spatbord
Afgedekte gereedschapskist met geopende afdekking
Een bekerhouder en gereedschapskist bevinden zich onder handbereik van de bestuurder op het spatbord:
-
In de bekerhouder passen verschillende maten bekers.
-
De gereedschapskist biedt handige opbergmogelijkheden.
-
De afdekking van de gereedschapskist klikt op zijn plaats om losse gereedschappen, mobiele telefoons, enz. te beschermen.
-
De bekerhouder en de gereedschapskist zijn vervaardigd van duurzaam acrylonitril butadieen styreen (ABS) plastic.
12 V-snelkoppeling
Locatie snelkoppeling
Een 12 V-snelkoppeling, onder de zekeringkast van de tractor, wordt als standaarduitrusting geleverd om de montagetijd te verminderen voor bepaalde werktuigen die de 12 V-stroomvoorziening van de tractor gebruiken:
- De koppeling met vier openingen bevat de accu-, massa- en contactslotklemmen en wordt via het contactslot in- en uitgeschakeld.
Eenvoudig onderhoud dankzij gemakkelijk te openen motorkap
De eendelige motorkap kan eenvoudig worden geopend
Sticker met onderhoudsintervallen is onder de motorkap geplaatst
De eendelige motorkap kan eenvoudig worden geopend voor controle en onderhoud van de motor:
- De belangrijkste onderhoudspunten kunnen gemakkelijk worden bereikt.
- Een sticker met onderhoudsintervallen is aan de binnenzijde van de motorkap geplaatst, als geheugensteun bij het onderhoud van de tractor.
Eenvoudig te onderhouden brandstof- en oliefilters
Als de motorkap wordt geopend, zijn de brandstof- en oliefilters, de olievul- en controlepijp en de olie-aftapbuis bereikbaar voor onderhoud.
De Exact Adjust-poorten en de interne gereedschappen voor maaidekverstelling vereenvoudigen het verstellen van het maaidek
Een meter voor de dekuitlijning en verstelzeskant bevinden zich onder de tractorstoel
Exact Adjust-toegangsopeningen
Een maaidek moet horizontaal waterpas zijn en van voor naar achter correct zijn afgesteld om de beste maaiprestaties te kunnen leveren. Een verwijderbare interne meter voor de dekuitlijning en een verstelzeskant worden geleverd om het verstellen te vereenvoudigen. Deze worden veilig onder de tractorstoel bewaard.
Exact Adjust-instelpoorten bevinden zich aan elke zijde van het bestuurdersplatform, boven de instelbouten voor de maaihoogte. Met het zeskantverstelgereedschap bieden ze gemakkelijk toegang voor het snel en eenvoudig afstellen van de maaier voor de beste maaikwaliteit.
De Exact Adjust-functie staat standaard op alle Select Series™ X300- en X500-tractoren:
- Er hoeft geen hand onder het spatbord te worden gestoken tijdens het instellen van de hoogte.
- De interne maaidekverstelling, Exact Adjust-poorten en verstelzeskant werken samen.
- Stel de hoogte van het maaidek aan beide kanten in
- Stel de correcte hellingshoek in (voor- naar achterzijde maaidek)
- Kalibreer de maaihoogte met de instelknop
- Exact Adjust maakt het eenvoudiger het maaidek te verstellen wanneer uitgerust met een Power Flow™-ventilator.
- Voor optimale maaiprestaties moet de maaihoogte worden versteld wanneer afwisselend met en zonder ventilator wordt gemaaid. De Exact Adjust-functie maakt dat dit eenvoudig kan.
Gereedschap voor uitlijnen van maaidek zit onder het maaidek
Gebruik van de bijgesloten inbussleutel om het maaidek uit te lijnen
Raadpleeg de gebruikshandleiding voor de correcte instelprocedures voor elk tractormodel. Dit zijn de voornaamste stappen om het maaidek correct uit te lijnen:
- Parkeer de tractor op een vlakke ondergrond.
- Stel de correcte bandenspanning in.
- Raadpleeg de sticker voor de maaihoogteknop die zich op de console van de machine bevindt. Deze sticker toont de hoogte-instelling en plaats van de instelpunten voor het instellen van de hoogte van het maaidek.
Knop voor het afstellen van de maaihoogte
- Plaats de knop voor het instellen van de maaihoogte in de juiste stand.
- Stel zo nodig de wielen van de maaier af, zodat deze niet de grond raken.
- Verwijder de interne meter voor de dekuitlijning die zich onder de stoel bevindt.
- Stel met behulp van de Exact Adjust-poorten en het gereedschap de zijdelingse maaidekhoogte zo in dat de maaidekverstelling net onder de onderste rand van het maaidek links en rechts schuift bij de betreffende instelpunten. De locatie van de afstelpunten varieert enigszins voor de verschillende maaidekken.
- De instelpunten linksachter en rechtsachter bevinden zich onder de dekrand bij de achterste maaierwielen, indien aanwezig.
- Stel indien nodig de hoogte van het maaidek van voor naar achter in.
- Draai de achterste moeren aan beide zijden van de voorste hefstang even ver los.
- Draai de voorste moer aan elke zijde even ver rechtsom om de voorzijde van de maaier omhoog te brengen of linksom om hem omlaag te brengen, totdat de meter net onder het voorste instelpunt schuift.
- Draai na het instellen de achterste moeren vast.
- Breng de maaidekverstelling terug in de opbergpositie.
OPMERKING: Het instelgereedschap dat met de tractor wordt meegeleverd is een zeskantsleutel met bal van 8 mm, onderdeelnummer M162737. Dankzij het afgeronde uiteinde is enige speling bij de bout mogelijk als het maaidek wordt afgesteld.
Specifications
Add Model
| Specifications | ||||
|---|---|---|---|---|
| Select up to 4 models to compare specifications | John Deere X380 Zitmaaiers en tuintrekkers |
Belangrijkste specificaties
| Motor - Vermogen | Bij 3350 t/min, 15,2 kW | |||
|---|---|---|---|---|
| Olieaftapplug | ||||
| Motor - Fabrikant/model | FR691V | |||
| Type aandrijflijn | K58 hydrostatisch ingebouwd in transmissie | |||
| Transmissie - Regeling | Twin Touch™-pedalen | |||
| Achterbanden | 22x11-10 | |||
| Type hefsysteem | Snelheidsregelpedaal met instelbare veer | |||
| Maaibreedte | 122 of 137 cm 48 of 54 in. |
|||
| Garantie |
Motor
| Vermogen | Bij 3350 t/min, 15,2 kW | |||
|---|---|---|---|---|
| Cilinderinhoud | 726 cc 44,3 cu in. |
|||
| Fabrikant/model | FR691V | |||
| Type | Overhead-klep (OHV), volledige druksmering, oliefilter | |||
| Cilinders | V-twin, gietijzeren bussen | |||
| Regelaar | Mechanisch | |||
| Gasklep/toerentalregelaar | Aparte hendels, automatische choke-retour | |||
| Koelmethode | Lucht | |||
| Luchtfilter | Droog, vervangbaar | |||
| Olieaftapplug | Olie aftappen zonder gereedschap met vervangbaar oliefilter |
Brandstofsysteem
| Type | Benzine | |||
|---|---|---|---|---|
| Brandstoftoevoer | Pulspomp, carburateur | |||
| Brandstofmeter | Meter in dashboard | |||
| Locatie brandstoftank | Achter | |||
| Brandstofvulopening | Op linker spatbord, 7,6 cm 3 in. |
|||
| Brandstoftankinhoud | 12,5 L 3,3 U.S. gal. |
Elektrisch systeem
| Accu | 12 V 340 CCA |
|||
|---|---|---|---|---|
| Laadsysteem | Vliegwieldynamo, geregeld, 12 amp | |||
| Startmotor | Bendix | |||
| Bedrijfsurenteller | Ja | |||
| Koplampen | Twee standaard | |||
| Achterlichten of reflector | Nee | |||
| Achteruitrijlampen | Nee | |||
| Werklampen achter | Nee | |||
| 12V-aansluiting | Nee |
Transmissie
| Type | K58 hydrostatisch ingebouwd in transmissie | |||
|---|---|---|---|---|
| Regeling | Twin Touch™-pedalen | |||
| Cruise control | Ja, op dashboard | |||
| Oliekoeler | Vinnen en ventilator op aandrijfas | |||
| Oliefilter | Ja, intern | |||
| Differentieelslot | Nee | |||
| Snelheid vooruitrijden | 0-10 km/h 0-6,2 mph |
|||
| Snelheid achteruit | 0-5,6 km/h 0-3,5 mph |
|||
| Remmen | Interne natte schijf |
Chassis
| Frame | Gelast versterkt | |||
|---|---|---|---|---|
| Lak | E-coating/poeder | |||
| Gewichtsbeugel | Optioneel voor en optioneel achter, elk bevat maximaal twee Quik-Tatch-gewichten, 19 kg 42 lb |
|||
| Trekhaak | Nee | |||
| Vooras | Gietijzer | |||
| Asspilbussen | Nee | |||
| Voorbanden | 15x6,5-8 | |||
| Achterbanden | 22x11-10 | |||
| Materiaal motorkap | Volledig gesloten, met materiaal in meegegoten kleur reduceert geluid en is bestand tegen roest en deuken | |||
| Materiaal spatborddek | Gestampt staal | |||
| Vloermatten | Stroef rubber | |||
| Opbergruimte | Ja, onder stoel en gereedschapskist met deksel | |||
| Onderhoudsintervalsticker | Ja | |||
| Spatbordhandgrepen/handvatten | Nee | |||
| Bekerhouder | Ja | |||
| Montage uitrusting | Ja, versterkt | |||
| Maximaal sleepgewicht |
Stuurinrichting
| Type | Handmatig, sector en pignon | |||
|---|---|---|---|---|
| Voor- en achterwielbesturing | Niet beschikbaar op dit model | |||
| Stuurwiel | 35,6 cm 14 in. |
|||
| Kantelbaar stuur | Nee | |||
| Draaicirkel | 40,6 cm 16 in. |
|||
| Straal ongemaaide cirkel | 48A-maaier: 53,3 cm 21 in. 54A-maaier: 46 cm 18 in. |
Stoel
| Type | Textiel met hoge rugleuning | |||
|---|---|---|---|---|
| Hoogte rugleuning | 46 cm 18 in. |
|||
| Armleuningen | Optioneel | |||
| Instelling voor/achter | Zittend, geleiderail, 15 posities, 17 cm 6,6 in. |
|||
| Zittingophanging | Twee spiraalveren, instelling zonder gereedschap met drie posities voor gewicht bestuurder |
Hefsysteem
| Type | Snelheidsregelpedaal met instelbare veer | |||
|---|---|---|---|---|
| Hydraulische aansluitingen | Nee | |||
| Hoogteverstelling maaier | 13 posities, 2,5-10,2 cm 1-4 in. |
|||
| Stappen aanpassing snijhoogte | 0,64 cm 0,25 in. |
|||
| Vooraf instelbare snijhoogte | Ja |
Maaidek
| Type | Uitwerp aan de zijkant | |||
|---|---|---|---|---|
| Maaibreedte | 122 of 137 cm 48 of 54 in. |
|||
| Constructie | Gestampt stalen maaidek | |||
| Materiaal maaidek | 10 gauge 3,4 mm 0,135 in. |
|||
| Spoelpoort maaier | Ja | |||
| Aandrijfsysteem maaier | In-lijn riem, elektrische aftakas | |||
| Wielen maaier | Vier | |||
| Wielinstelling maaier | Veerbelaste pen met zeven posities | |||
| Instelling maaierhoogte | Exacte instelpoorten en ingebouwde maaidekverstelling |
Bevestiging maaier
| Type | Schuif onder tractor | |||
|---|---|---|---|---|
| Trekarm voor | Bevestigd met veerpennen op twee punten | |||
| Trekarm achterzijde | Twee J-pennen met veerbelasting | |||
| Maaierwielen draaien | Ja | |||
| Aandrijfsysteem | Twee riemen |
Veiligheid
| Voldoet aan de ANSI-norm | Ja | |||
|---|---|---|---|---|
| Voldoet aan de OPEI-standaard | Ja | |||
| Achteruitrijbescherming | Reverse Implement Option (RIO, optie werken in achteruit) | |||
| Veiligheidsvideo |
Opmerkingen van de koper
| Aantekeningen | Volledig gesloten, met materiaal in meegegoten kleur reduceert geluid en is bestand tegen roest en deuken Duurzame E-coat-grondverf en gepoedercoate lakafwerking |
|||
|---|---|---|---|---|
| Garantie |
Accessoires
| Maaiers | ||||
|---|---|---|---|---|
| Opzakker achteraan | 42A: 2-zaks, 250 L 7 bu |
|||
| Aangedreven materiaalopvang | Power Flow™-blazer | |||
| Mulchsysteem | Ja | |||
| Rietdekker vooraan | ||||
| Frontschuif | 112 cm 44 in. |
|||
| In het midden geplaatst blad | ||||
| Sneeuwblazer | 112 cm 44 in. |
|||
| Draaiende veger | ||||
| Draaiende frees | ||||
| Klemstukkoppeling | ||||
| Driepuntshefinrichting | ||||
| Aftakas achter | ||||
| Ploeg met schaar en rister | ||||
| Busschraper | ||||
| Cultivator | ||||
| Achterste blad | ||||
| Schijfeg | ||||
| Landscape rake | ||||
| Spuitmachine | ||||
| Spreider | Achter getrokken, 80 kg 175 lb |
|||
| Voorbumper | Stijlvolle voorbumper als optie | |||
| Borstelbescherming | Ja | |||
| Bescherming tegen het weer | ||||
| Zonnescherm | ||||
| Sleepoog achter | ||||
| Bakhouder | ||||
| Grasbanen | ||||
| Zwenkbare laadschop | ||||
| Frontlader | ||||
| Overige uitrusting | ||||
| Achter getrokken gereedschap |
Afmetingen
| Hoogte | 124 cm 49 in. |
|||
|---|---|---|---|---|
| Totale lengte | 182,9 cm 72 in. |
|||
| Wielbasis | 125,5 cm 49,4 in. |
|||
| Breedte met maaier | 48A: 159 cm 62,5 in. 54A: 174 cm 68,4 in. |
|||
| Breedte met maaier (deflector omhoog voor opslag) | 48A: 136 cm 53,6 in. 54A: 151 cm 59,4 in. |
|||
| Breedte zonder maaier | 97,8 cm 38,5 in. |
|||
| Gewicht | 48A-maaier, zonder brandstof 299 kg 659 lb 54A-maaier, zonder brandstof 303 kg 667 lb |
Aanvullende informative
| Manufacturing location | Horicon, Wisconsin, VS | |||
|---|---|---|---|---|
| Datum dat de informatie verzameld is | 27 juli 2020 |
