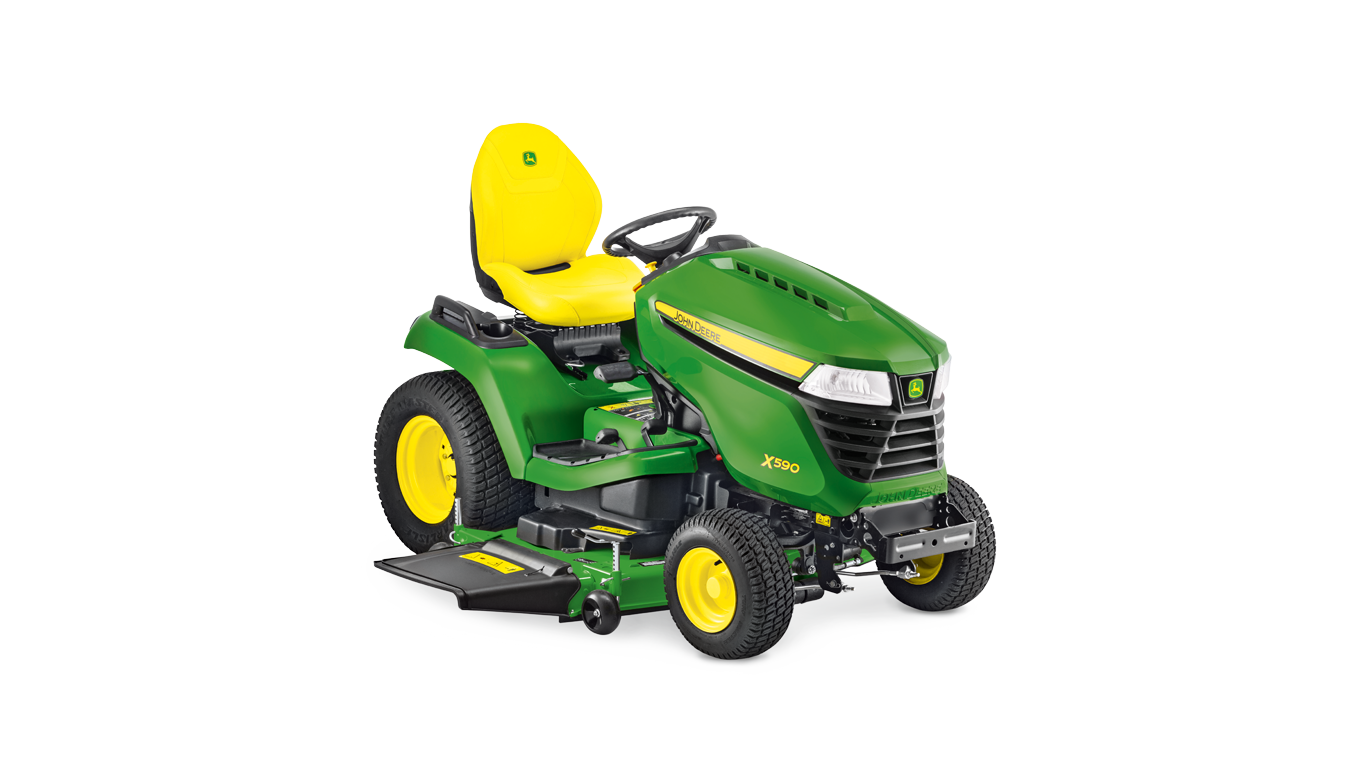

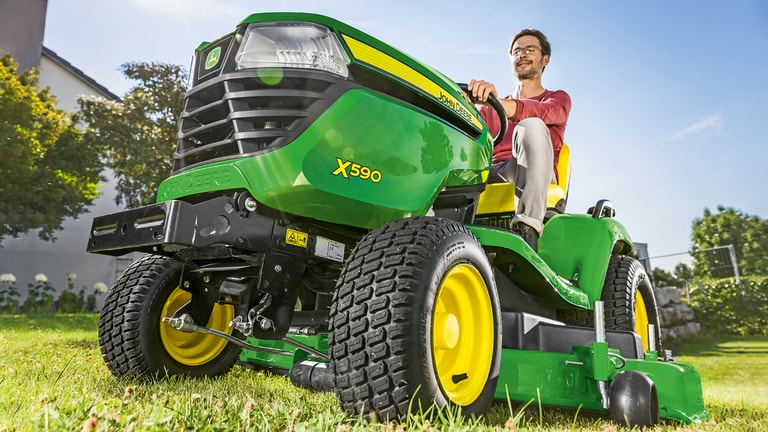

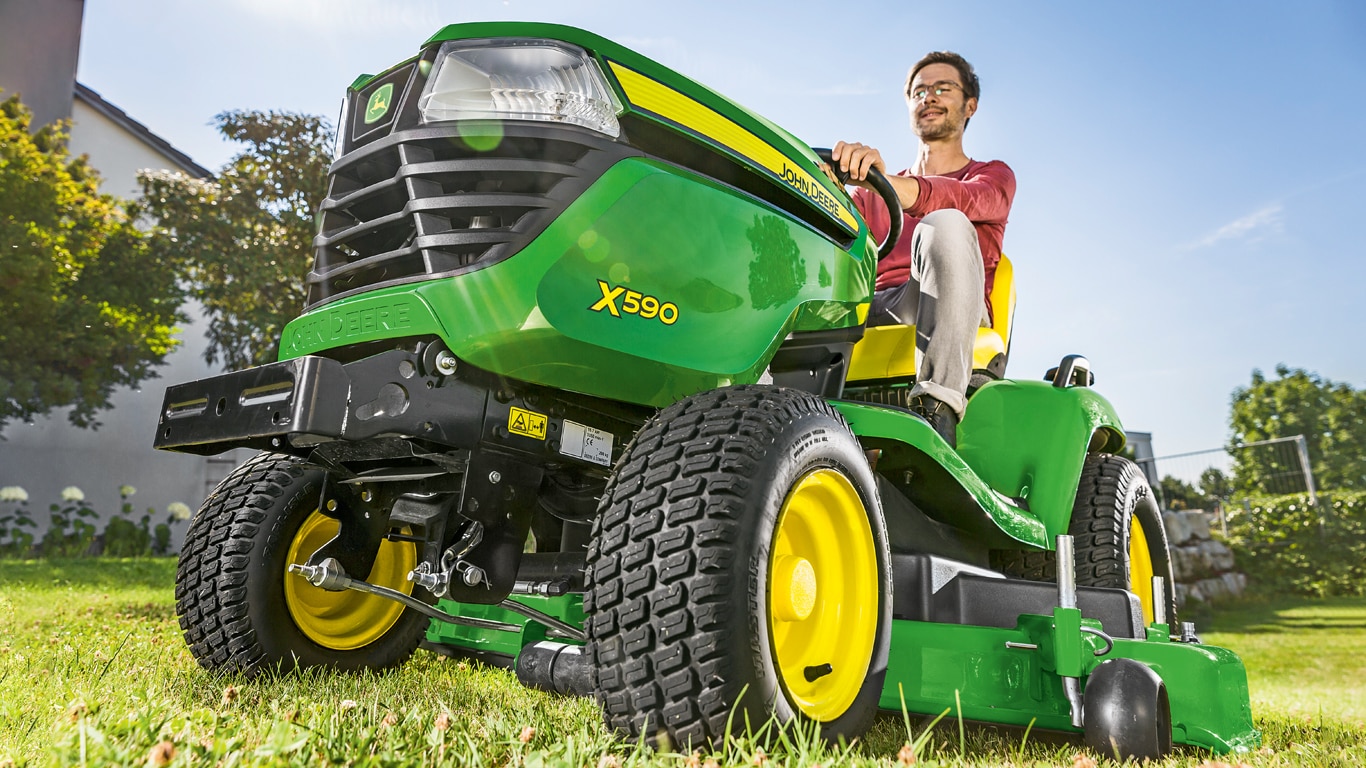

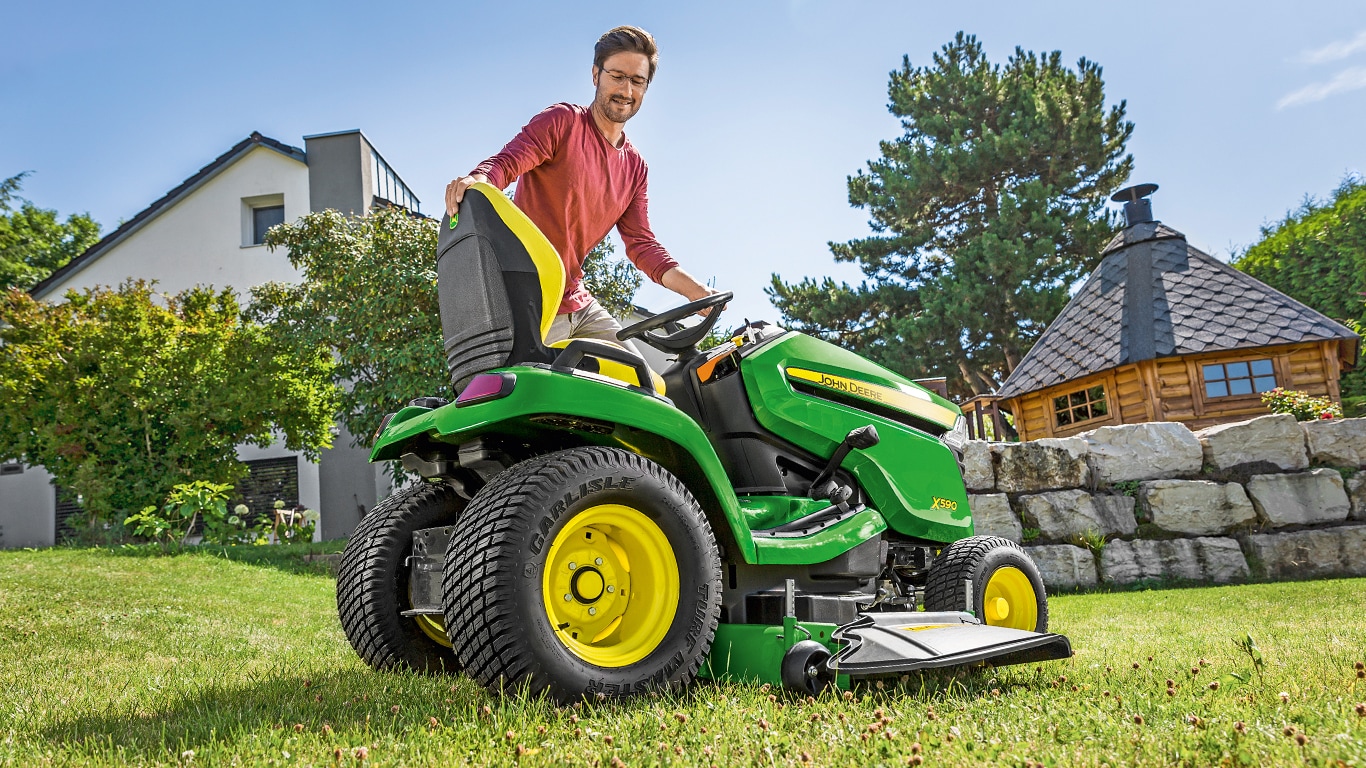

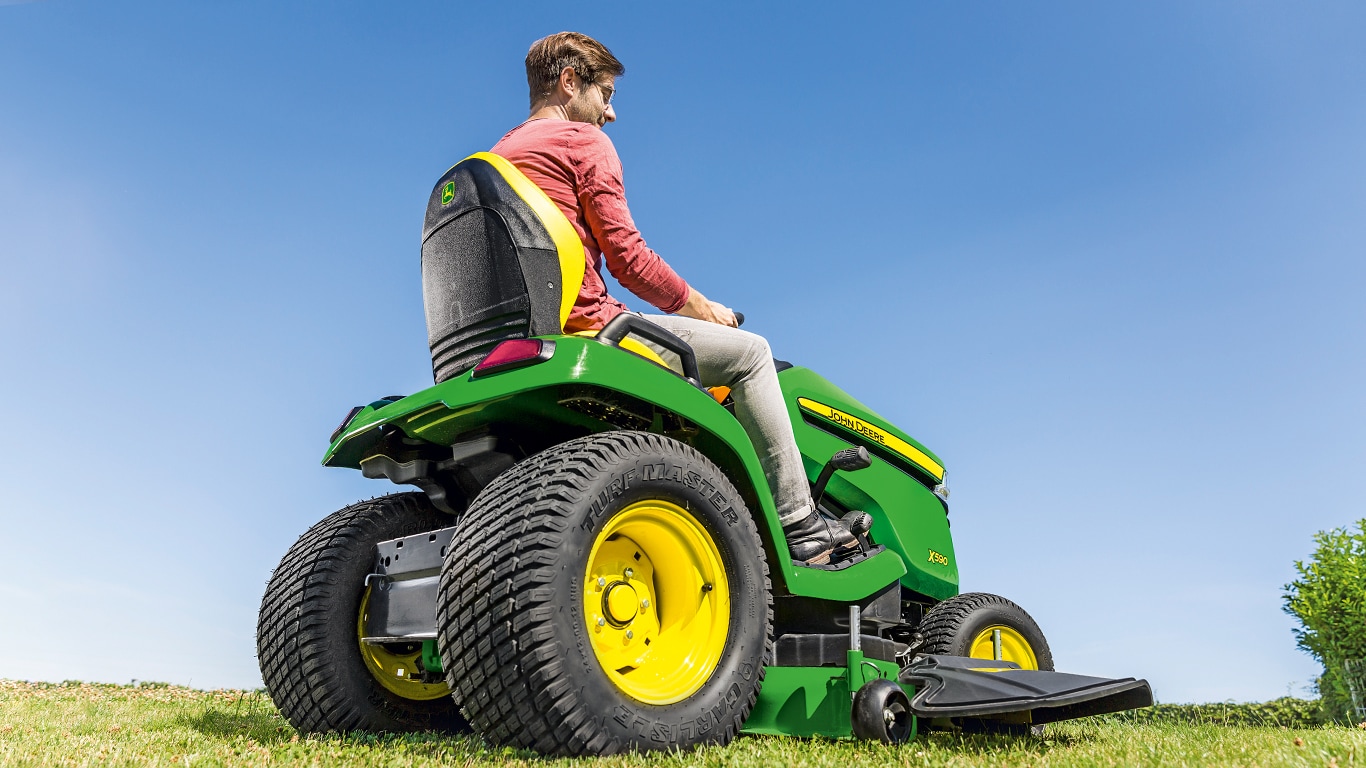

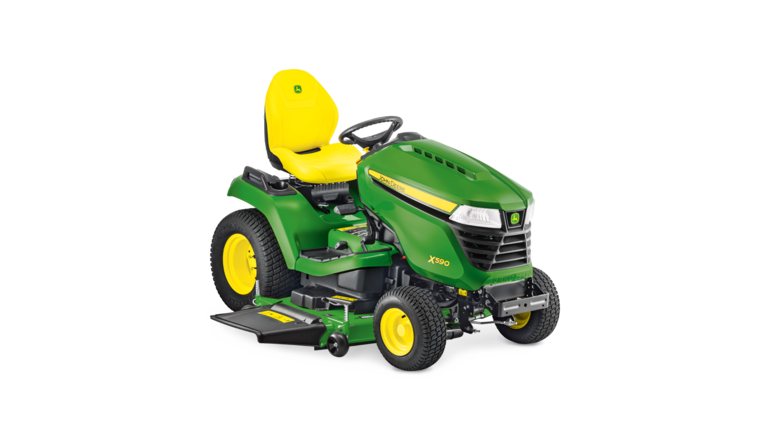

X590Zitmaaiers en tuintrekkers

De tractor wordt aangedreven door een John Deere iTorque™-aandrijving, een combinatie van motorfuncties en een exclusief motorkapontwerp dat superieure trekkracht, goede koeling en duurzaamheid biedt. Belangrijkste motorkenmerken:

• Grote cilinderinhoud van 726 cc
• 16,7 kW bij 3250 tpm
• V-twin, luchtgekoeld ontwerp
  • Uitstekend vermogen en uitstekende prestaties
  • Soepeler, stiller vermogen
  • Gemakkelijk starten
• Hoogwaardige functies omvatten:
  • Gietijzeren cilinderbussen
  • Kopkleppen
  • Druksmering
  • Vervangbaar oliefilter
  • Tweetraps luchtfilter
• Startmotor met magneetklep voor eenvoudige starts, ook in koude weersomstandigheden

• Elektronische brandstofinjectie (EFI)

  • EFI doseert de juiste hoeveelheid brandstof rechtstreeks in elke motorcilinder voor alle gebruiksomstandigheden.
  • Het vereenvoudigt starten en opwarmen van de motor omdat de bestuurder geen choke meer hoeft te gebruiken.
  • Vergeleken met een motor met carburateur wordt het brandstofverbruik verminderd met 10 procent.

• Regelaar voor constante snelheid

  • De regelaar voor constante snelheid werkt samen met EFI om de toevoer van het brandstof-luchtmengsel elektronisch te regelen, om de koppel indien nodig te verhogen om motorsnelheid bij belasting te behouden.
  • De rijsnelheid en draaisnelheid van het mes blijven constant, zelfs bij omstandigheden met zwaar gras om de productiviteit en maaikwaliteit te verbeteren.
    • Mechanische regelaars reageren niet snel genoeg om een constante motorsnelheid te behouden.
  • Er blijft een koppelstijging om de bestuurder te waarschuwen voordat de motor uitvalt.
  • De regelaar voor constante snelheid van de X590 is de eerste in de maaibranche voor particulieren.

Elektronische brandstofinjectie (EFI) en regelaar voor constante snelheid

Er is geen gasklepregelaar vereist voor de EFI-motor omdat een servomotor de vlinderklep voor luchtinlaat en de luchtstroom bedient. Bij koud starten sluit de actuator de klep, waardoor de motor eenvoudiger gestart kan worden; er is geen gashendel nodig. Starten is snel is eenvoudig - zelfs voor onervaren bestuurders.

De geavanceerde motorfuncties bieden de volgende voordelen:

• De prestaties zijn verbeterd.

  • Omdat de regelaar voor constante snelheid de motor werkzaam houdt op de optimale snelheid en meteen reageert als de motor schakelt van licht naar zwaar maaien, wordt de maaitijd verminderd.
  • De maaikwaliteit wordt verbeterd bij moeilijke maaiomstandigheden omdat de regelaar voor constante snelheid de maaibladen op volle snelheid laat draaien, wat zorgt voor een optimale maaikwaliteit en verspreiding van het maaisel. Bij het blazen van sneeuw zorgt het constant houden van de ventilatorsnelheid voor consistente sneeuwplaatsing.

• De productiviteit is verbeterd.

  • Snel en betrouwbaar starten, net als bij een moderne auto. EFI doseert brandstof automatisch, waaronder ook de extra brandstof die nodig is om een koude motor te starten. Te veel brandstof door onnodig gebruik van de choke komt niet meer voor. Er zijn geen aanpassingen aan de carburateur op hoogte vereist.
  • Er zijn geen problemen meer met de choke, waardoor het vertrouwen van de bestuurder wordt vergroot en koud starten mogelijk wordt gemaakt, zelfs bij koude omgevingstemperaturen (gebruik van de sneeuwblazer). De mechanische kabel van de gasklep is vervangen door een elektrische aankoppeling die niet gevoelig is voor slijtage of bevriezing.

• De eigendomskosten zijn verlaagd.

  • EFI doseert brandstof naar elke motorcilinder. Met een vergelijkbare tractor met carburateur kan de brandstofbesparing tot 10 procent minder zijn.
  • Minder onderhoudskosten door minder klachten met betrekking tot moeilijk starten, dampbelvorming, niet starten, zelfontsteking of slechte bougies.

• De X590-tractor, met de motor inbegrepen, heeft een bumper-tot-bumpergarantie van vier jaar/500 uur*.

Vliegwieldynamo

Een vliegwieldynamo zorgt voor voldoende capaciteit om de accu snel te kunnen opladen en om de elektrische uitrusting, zoals de verlichting of een spuit, van spanning te voorzien:

• Capaciteit 15 A
• Zorgt dat de accu volledig opgeladen blijft, zonder risico op overbelasting

*De termijn is beperkt tot aantal gebruikte jaren of uren, wat eerst is, en varieert per model. Ga naar de BEPERKTE GARANTIE VOOR NIEUWE TURF- EN COMPACTUITRUSTING op JohnDeere.com of JohnDeere.ca/TUWarranty voor meer informatie.

Brandstoftank heeft een ruime inhoud van 16,7 liter (4,4 U.S. gal)

De kwalitatieve onderdelen van het brandstofsysteem verhogen de prestaties en het gemak:

• Ruime inhoud van 16,7 liter
• Grote brandstofvulopening met een diameter van 7,6 cm (3-in.)
  • Bevindt zich op het linker spatscherm
  • Maakt het eenvoudig om brandstof te tanken en helpt morsen te voorkomen
• Afgesloten en vastgemaakte tankdop
  • Minder verlies van brandstofdampen
  • Minder kans op verlies van de tankdop

• Brandstofmeter zoals in auto's, op het dashboard gemonteerd
  • Eenvoudig af te lezen vanaf de bestuurdersstoel
  • Vermindert de kans op een lege tank
  • Voorkomt onnodige tankstops

Het Accel Deep-maaierdek van 122 cm (48 in.) is een diep design van gestampt staal en met een vlakke bovenkant dat een uitstekende snijkwaliteit, productiviteit, netheid, duurzaamheid en veelzijdigheid levert. De prestatie en spreiding van het maaisel zijn optimaal, zelfs op hogere maaisnelheden:

• De diepte van 12,3 cm (4,83 in.) over het gehele dek zorgt voor optimale maai-, mulch- en opvangprestaties
• Door het gestampte staal zijn er geen scherpe randen en hoeken waar zich materiaal zich kan ophopen waardoor de maaiprestatie wordt verslechterd
• Het maaierdek is zwevend aan het voertuig bevestigd, zodat het snijden soepel en horizontaal verloopt
  • Instelbare maaierwielen net boven de grond helpen de maaiklus te versoepelen.

Uitstekende snijkwaliteit

Een diep gestampt maaierdek geeft een uitstekende snijkwaliteit. Het geeft het gesneden en zwevend materiaal ruimte om het dek te verlaten zonder opnieuw te worden gesneden:

• Het verminderen van de hoeveelheid hersnijden zorgt voor meer vermogen om het inkomende gras te snijden, wat de maaicapaciteit aanzienlijk verbetert
  • Helpt een uitstekende snijkwaliteit te behouden op hogere maaisnelheden
• Een nette materiaalstroom uit het uitwerpgebied voorkomt dat gesneden materiaal het snijden van inkomend materiaal verstoort, waardoor de bladen het inkomende materiaal netjes snijden
• Zelfs in mulch-stand is het snijden gelijkmatiger dan bij andere ontwerpen, omdat de extra diepte zorgt voor continue circulatie, optimaal hersnijden en een gelijkmatige verdeling van het snijsel.

Productiviteit - de klus wordt snel geklaard

Een diep gestampt maaierdek geeft een hoge productiviteit, waardoor de klus snel wordt geklaard. Dit geeft het gesneden en zwevend materiaal ruimte om het dek snel te verlaten, waardoor de hoeveelheid hersnijden wordt verminderd zodat er meer vermogen beschikbaar is voor het verwerken van inkomend gras:

• De capaciteit van de maaiers wordt aanzienlijk verbeterd, zodat in ook bij zware maaiomstandigheden en op hogere snelheden een uitstekende maaiprestatie wordt gehandhaafd

De grote uitwerpopening is zowel hoog als breed om meer materiaal te kunnen verwerken:

• Geeft een soepele en gelijkmatige uitworp van maaisel op alle maaisnelheden
• Vermindert de kans op verstopping, met name belangrijk wanneer er met nat, dik of vol gras wordt gewerkt en bij het opzakken
• De 54A Power Flow-ventilator draait sneller, waardoor deze 20 procent meer lucht levert dan de 54X Power Flow-ventilator.

Netheid - voor de maaier en de bestuurder

De vlakke bovenkant van het gestampte dek is optimaal voor het schoonhouden van het dek en de bestuurder:

• Er zijn minder plaatsen om het materiaal op te vangen en vast te houden op de boven- en onderkant van het dek.
  • De bovenkant van het dek blijft schoner, wat de benodigde tijd en inspanning bespaart voor het reinigen en onderhouden
  • De onderkant van het dek maakt zichzelf schoon om een optimale prestatie te behouden zonder ophoping van materiaal dat zich vermengt met de luchtstroom en het maaisel
  • Minder noodzaak van reinigen en verwijderen van opgehoopt materiaal aan de onderkant van het dek
• De diepte van het Accel Deep-maaierdek minimaliseert de hoeveelheid materiaal dat er aan de voorkant van het dek uitkomt
  • Beperkte hoeveelheid materiaal die op de bestuurder en het maaierdek kan terechtkomen
  • Zelfs voor het materiaal dat uit de uitwerpkoker wordt geworpen, resulteert minder hersnijden in grotere stukken die minder snel op een bestuurder terechtkomen
  • Met mulchen wordt er in het geheel geen materiaal uitgeworpen. Dankzij het MulchControl-werktuig is mulchen een praktische oplossing voor de meeste maai-situaties.

Het reinigen van een maaierdek, zowel de boven- als de onderkant, is een van de vaakst voorkomende onderhoudsactiviteiten:

• Door de vlakke bovenkant zijn er minder plaatsen waar zich materiaal kan ophopen en zorgt ervoor dat het materiaal dat toch achterblijft, eenvoudig is te verwijderen.
• De met veren voorgespannen deksels zorgen voor een gemakkelijke toegang tot de mesruimtes voor reiniging, zonder dat er gereedschappen nodig zijn.

Een spoelpoort is aanwezig om het reinigen van de onderzijde van het dek gemakkelijker te maken.

• Een slangadapter voor de de passende waterslang kan lokaal worden aangeschaft voor aansluiting op de spoelpoort.

Superieure duurzaamheid is ingebouwd

Het 48A-maaierdek is voorzien van sterke asholtes, zodat de messen perfect uitgelijnd blijven zelfs na jaren van intensief gebruik:

• Verstevigingsribben in het dek voegen sterkte toe waar het nodig is
• De 48A heeft totaalgewicht dat 23 procent hoger is dan het Edge™ Xtra-maaierdek van 122 cm (48 in.)

Dankzij de riemaandrijving met een lage spanning wordt de zijdelingse belasting op het onderste motorlagers en op de lagers van het maaierdek verminderd, waardoor een langere levensduur ontstaat.

Het 48A-maaierdek is voorzien van een massief stalen zijbumper met een diameter van 16 mm (5/8 in.) die extra sterkte en bescherming biedt.

De e-coating en poedercoating in twee fasen geven extra bescherming tegen roest.

• De MulchControl-hendel bevindt zich bovenaan het maaidek en wordt gebruikt om de uitworpplaat te openen en te sluiten.
• De bestuurder moet uit de machine komen om de mulch-stand in of uit te schakelen.
• Het overschakelen van mulchen naar zij-uitworp of vice versa neemt slechts enkele seconden in beslag.

MulchControl is uiterst geschikt voor de volgende maaisituaties:

• Doorgaans mulchen, maar zij-uitworp wanneer het gras te lang is
• Doorgaans zij-uitworp, maar met de wens om de tunnel te sluiten voor beheersing van het maaisel
• Altijd mulchen van het hoofdgazon, maar vaak zij-uitworp bij secundaire gazons
• Maaisels opzakken, maar verdergaan voordat de zakken worden geleegd

Dankzij MulchControl kan de bestuurder de maaisels beheren. Nu heeft de bestuurder alle voordelen van mulchen met de mogelijkheid om eenvoudig over te schakelen van zij-uitworp naar opzakken wanneer dat nodig is.

Wanneer de MulchControl in de stand zij-uitworp staat, zal MulchControl nog steeds ongeveer een derde van het materiaal mulchen. Daarom is de stand zij-uitworp met name een stand voor gedeeltelijk mulchen. Dit kan een voordeel zijn bij het uitwerpen aan de zijkant of het opzakken, aangezien het de hoeveelheid uitgeworpen materiaal vermindert. Op andere momenten kan dit als een nadeel werken:

• Bij het snijden van stevige zuidelijke grassen, zoals Zoysia en Bermuda
• Bij het snijden in natte, snelgroeiende omstandigheden, zoals in het noordwesten van de Verenigde Staten in het gebied bij de Grote Oceaan
• Indien optimaal opzakken en het opruimen van het gazon gewenst is

Veelzijdigheid - eenvoudig wisselen tussen de standen zijuitwerpen, mulchen en opzakken

De 48A-maaier is ontworpen voor maximale veelzijdigheid en biedt het grootste gemak bij het veranderen van een maaier-uitwerpmodus naar een andere modus:

• Met het optionele MulchControl-werktuig (samen met de speciale mulchmessen) kan eenvoudig worden omgeschakeld van zijuitworp naar mulchen en omgekeerd door een hendel om te zetten.
• De Power Flow achterste opzakker kan worden gebruikt als het MulchControl-werktuig en de mulchmessen zijn gemonteerd, door de MulchControl-hendel eenvoudig op de zijuitworpstand te zetten.

MulchControl-optie

Het MulchControl-hulpstuk voor maaidek 48A maakt het mulchen in veel maaisituaties praktischer, omdat dit hulpstuk niet alleen voor een uitstekend mulchen zorgt, maar ook voor het eenvoudig overschakelen van de maaier, voor momenten waarop zij-uitworp meer gewenst is, of het verzamelen van gazonmateriaal. De voordelen van het mulchen van maaisel zijn:

• Een prachtig uitziend gazon
• Het maaisel wordt niet op de bestuurder, oprit of bloemperken geblazen
• Er wordt minder kunstmest gebruikt
• Er is geen inspanning nodig om het maaisel af te voeren

Hoe MulchControl werkt

MulchControl is een innovatief, eenvoudig design, dat gemakkelijk is te gebruiken en te onderhouden:

• Het MulchControl-hulpstuk heeft platen voor het beheer van de materiaalstroom onder het dek.
  • Het maaimesgedeelte aan de linkerkant is volledig omsloten en geoptimaliseerd voor het mulchen, dus mulcht zelfs wanneer de maaier in de stand voor zij-uitworp staat.
  • De platen rond de messen in het midden en aan de rechterkant zijn geoptimaliseerd voor mulchen wanneer de uitworpplaat gesloten is.

Power Flow opzakker achterzijde van 230 liter

De 48A Power Flow-ventilator kan eenvoudig worden gemonteerd en worden gereinigd, omdat deze naar buiten kan worden gedraaid voor een gemakkelijke toegang.

Het Accel Deep-maaidek van 137 cm (54 in.) heeft een diep design van gestampt staal met een vlakke bovenkant dat een uitstekende snijkwaliteit, productiviteit, netheid, duurzaamheid en veelzijdigheid levert. De prestaties en spreiding van het maaisel zijn optimaal, zelfs bij hogere maaisnelheden:

• De diepte van 12,3 cm (4,83 in.) over het gehele dek zorgt voor optimale maai-, mulch- en opzakprestaties
• Een design van gestampt staal elimineert scherpe randen en hoeken waar het materiaal zich kan ophopen en daardoor de maaiprestaties kan verslechteren
• Het maaidek is zwevend aan het voertuig bevestigd voor een soepel en evenredig snijden
  • Instelbare maaierwielen net boven de grond helpen de maaiklus te versoepelen

Uitstekende snijkwaliteit

Een diep gestampt maaidek biedt een uitstekende snijkwaliteit. Het geeft het gesneden en zwevende materiaal ruimte om het dek te verlaten zonder opnieuw te worden gesneden:

• Het verminderen van de hoeveelheid hersnijden zorgt voor meer vermogen om het inkomende gras te snijden, wat de maaicapaciteit aanzienlijk verbetert.
  • Helpt een uitstekende snijkwaliteit te behouden op hogere maaisnelheden
• Een nette materiaalstroom uit het uitwerpgebied voorkomt dat gesneden materiaal het snijden van inkomend materiaal verstoort, waardoor de bladen het inkomende materiaal netjes snijden.
• Zelfs in de mulch-stand is het snijden gelijkmatiger dan bij andere ontwerpen, omdat de extra diepte zorgt voor een continue circulatie, optimaal hersnijden en een gelijkmatige verdeling van het maaisel.

Productiviteit: de klus wordt snel geklaard

Een diep gestampt maaidek zorgt voor een hoge productiviteit, waardoor de klus snel kan worden geklaard. Dit geeft het gesneden en zwevende materiaal ruimte om het dek snel te verlaten, waardoor de hoeveelheid hersnijden wordt verminderd zodat er meer vermogen beschikbaar is voor het verwerken van inkomend gras:

• Verbetert de capaciteit van de maaiers aanzienlijk om uitstekende maaiprestaties te behouden in zware maaiomstandigheden en op hogere snelheden

De grote uitwerpopening is zowel hoog als breed om meer materiaal te kunnen verwerken:

• Zorgt voor een soepele en gelijkmatige uitworp van maaisel op alle maaisnelheden.
• Vermindert de kans op verstopping, wat met name belangrijk is wanneer er met nat, dik of stug gras wordt gewerkt en bij het opvangen.
• De 54A Power Flow-ventilator draait sneller, waardoor deze 20 procent meer lucht levert dan de 54X Power Flow-ventilator.

Hoe MulchControl werkt

MulchControl is een innovatief, eenvoudig design, dat gemakkelijk is te gebruiken en te onderhouden:

• Het MulchControl-werktuig heeft platen voor het beheer van de materiaalstroom onder het dek.
  • Het maaimesgedeelte aan de linkerkant is volledig omsloten en geoptimaliseerd voor het mulchen, dus mulcht zelfs wanneer de maaier in de stand voor zij-uitworp staat.
  • De platen rond de messen in het midden en aan de rechterkant zijn geoptimaliseerd voor mulchen wanneer de uitworpplaat gesloten is.

Netheid: voor de maaier en de bestuurder

De vlakke bovenkant van het gestampte dek is optimaal voor het schoonhouden van het dek en de bestuurder:

• Er zijn minder plaatsen op de boven- en onderkant van het dek waar materiaal vast kan komen te zitten.
  • De bovenkant van het dek blijft schoner, waardoor minder tijd en inspanning nodig is voor het reinigen en onderhouden.
  • De onderkant van het dek maakt zichzelf schoon om de optimale prestaties te behouden zonder ophoping van materiaal dat zich vermengt met de luchtstroom en het maaisel.
  • Minder noodzaak voor het reinigen en verwijderen van opgehoopt materiaal aan de onderkant van het dek.
• De diepte van het Accel Deep-maaidek minimaliseert de hoeveelheid materiaal dat er aan de voorkant van het dek uitkomt.
  • Beperkte hoeveelheid materiaal dat op de bestuurder en het maaidek terecht kunnen komen
  • Zelfs bij materiaal dat uit de uitwerpkoker wordt geworpen, resulteert minder hersnijden in grotere stukken die minder snel op een bestuurder terechtkomen
  • Met mulchen wordt er helemaal geen materiaal uitgeworpen. Dankzij het MulchControl-werktuig is mulchen een praktische oplossing voor de meeste maaisituaties.

Het reinigen van zowel de boven- als onderkant van een maaidek is een van de meest voorkomende onderhoudsactiviteiten:

• Het design met een vlakke bovenkant vermindert plaatsen waar materiaal zich op kan hopen en zorgt ervoor dat het materiaal dat toch achterblijft, eenvoudig te verwijderen is.
• De met veren voorgespannen deksels zorgen voor een gemakkelijke toegang tot de asholtes voor reiniging, zonder dat er gereedschap nodig is.

Een spoelpoort is aanwezig om het reinigen van de onderkant van het maaidek makkelijker te maken:

• Een slangadapter voor de juiste waterslang kan lokaal worden aangeschaft om op te spoelpoorten te worden aangesloten.

Superieure duurzaamheid is een integraal onderdeel van het design

Het 54A-maaidek is voorzien van sterke asholtes zodat de messen perfect uitgelijnd blijven, zelfs na jaren van intensief gebruik:

• Ribben in het dek en kracht waar het nodig is.
• De 54A heeft een totaalgewicht dat 3 procent hoger is dan het Edge™ Xtra-maaidek van 137 cm (54 in.).

Een design met lage spanning voor de riemaandrijving vermindert de zijlading op de lagere lager van de motor en op de lagers van het maaidek voor een langere levensduur.

Het 54A-maaidek is voorzien van een massief stalen zijbumper met een diameter van 16 mm (5/8 in.) die extra sterkte en bescherming biedt.

De e-coating en poedercoating in twee fasen bieden extra bescherming tegen roest.

Veelzijdig: eenvoudig wisselen tussen de standen voor zij-uitworp, mulchen en opzakken

De 54A-maaier is ontworpen voor maximale veelzijdigheid en biedt het grootste gemak bij het veranderen van een maaier-uitwerpstand naar een andere stand:

• Met het optionele MulchControl-werktuig (samen met de speciale mulchmessen) kan eenvoudig worden omgeschakeld van zij-uitworp naar mulchen en omgekeerd door een hendel om te zetten.
• De achterste Power Flow-opvanger kan worden gebruikt als het MulchControl-werktuig en de mulchmessen zijn gemonteerd, door de MulchControl-hendel eenvoudig in de zij-uitworpstand te zetten.

MulchControl-optie

Het MulchControl-hulpstuk voor het 54A-maaidek maakt het mulchen in veel maaisituaties praktischer, omdat dit hulpstuk niet alleen voor een uitstekend mulchen zorgt, maar ook voor het eenvoudig overschakelen van de maaier op de momenten waarop zij-uitworp of het verzamelen van gazonmateriaal gewenster is. De voordelen van het mulchen van maaisel zijn:

• Een prachtig uitziend gazon
• Het maaisel wordt niet op de bestuurder, oprit of bloemperken geblazen
• Er wordt minder kunstmest gebruikt
• Er is geen inspanning nodig om het maaisel af te voeren

• De MulchControl-hendel bevindt zich boven aan het maaidek en wordt gebruikt om de uitworpplaat te openen en te sluiten.
• De bestuurder moet uit de machine komen om de mulch-stand in of uit te schakelen.
• Het overschakelen van mulchen naar zij-uitworp of vice versa neemt slechts enkele seconden in beslag.

MulchControl is uiterst geschikt voor de volgende maaisituaties:

• Doorgaans mulchen, maar zij-uitworp wanneer het gras te lang is
• Doorgaans zij-uitworp, maar met de wens om de tunnel te sluiten voor beheersing van het maaisel
• Altijd mulchen van het hoofdgazon, maar vaak zij-uitworp bij secundaire gazons
• Maaisels opzakken, maar verdergaan voordat de zakken worden geleegd

Dankzij MulchControl kan de bestuurder de maaisels beheren. Nu heeft de bestuurder alle voordelen van mulchen met de mogelijkheid om eenvoudig over te schakelen van zij-uitworp naar opzakken wanneer dat nodig is.

Wanneer de MulchControl in de stand zij-uitworp staat, zal MulchControl nog steeds ongeveer een derde van het materiaal mulchen. Daarom is de stand zij-uitworp met name een stand voor gedeeltelijk mulchen. Dit kan een voordeel zijn bij het uitwerpen aan de zijkant of bij het opvangen, aangezien het de hoeveelheid uitgeworpen materiaal vermindert. Op andere momenten kan dit als een nadeel werken:

• Bij het snijden van stevige zuidelijke grassen, zoals Zoysia en Bermuda
• Bij het snijden in natte, snelgroeiende omstandigheden, zoals in het noordwesten van de Verenigde Staten in het gebied bij de Grote Oceaan
• Indien optimaal opvangen en het opruimen van het gazon gewenst is

Power Flow-opzakker achterzijde van 230 liter

De Power Flow-ventilator kan eenvoudig worden gemonteerd en gereinigd, omdat deze naar buiten kan worden gedraaid voor een gemakkelijke toegang.

De hydraulische stuurbekrachtiging behoort tot de standaarduitrusting:

• Biedt moeiteloze besturing, net als in auto's
• Reduceert vermoeidheid bij de bestuurder en verhoogt de productiviteit
• Biedt een korte draaicirkel voor uitstekende wendbaarheid
• Kantelbaar stuur met vijf standen voor maximaal bestuurderscomfort

Gemakkelijke hydraulische hefstangen

Dankzij de gemakkelijke hendel voor de hydraulische hefstangen kan de maaier gemakkelijk opgetild en gezakt laten worden en geïmplementeerd worden:

• De bedieningshendel voor de hydraulische hefstangen bevindt zich op het dashboard, naast het stuurwiel.
• De hydraulische hefstangen bieden snelle, gemakkelijke en nauwkeurige bediening van de apparatuur, binnen handbereik.
• De vlotter voor implementatie bevindt zich in het koppelingsgedeelte van de hefgstangen.

Bij de geïntegreerde hydrostatische transaxle (IHT) zijn de hydrostatische pomp en rotatorgroepen van de motor in hetzelfde huis aangebracht als het differentieel en de ashuizen:

• Zuigers zijn ontworpen voor hoge efficiëntie
• Minder afdichtoppervlakken om de kans op lekkage te verminderen



In combinatie met het voetbedieningssysteem werkem de hydrostatische transmissiefuncties net als een automatische transmissie in een auto, zodat bij de beschrijving hiervan vaak de term automatisch wordt gebruikt.

De belangrijkste kenmerken van het aandrijvingssysteem zijn:

• Een grote pomp en het draaiende gedeelte van de motor zorgen voor een efficiënte werking en lange levensduur.
• Ashuizen over de volledige lengte ter ondersteuning van zware lasten
• Twin Touch™-voetbedieningssysteem voor gemak en nauwkeurige verandering van snelheid en richting
• Geïntegreerde natte schijfrem voor lange levensduur en consistente werking
• Rem-interlocksysteem brengt de pedalen voor voetbediening terug naar de neutrale stand tijdens noodstops.
• Retourmechanisme dat het freewheelventiel sluit wanneer het rempedaal wordt ingedrukt om de motor te starten

Standaard cruisecontrol

Standaard voorzien van cruisecontrol. De functie zorgt dat een ingestelde rijsnelheid voor de tractor blijft gehandhaafd tijdens het maaien van grote oppervlakken of wanneer de tractor van de ene locatie naar de andere wordt gereden.

Tractiehulp (differentieelslot)

Standaard voorzien van tractiehulp:

• De tractiehulp zorgt voor positieve stroom naar beide aandrijfwielen, zodat de tractie verhoogd wordt.
• De voetbediening van de tractiehulp kan gemakkelijk door de operator gebruikt worden wanneer dat nodig is.

Bedieningsapparatuur

Het vloeiend verlopende dashboard is uitgevoerd met een pure, aantrekkelijke styling en met ergonomische bedieningselementen voor een comfortabel gebruik:

• De bedieningsschakelaars zijn van een kleurcodering voorzien voor eenvoudige herkenning.
• De bedieningsschakelaars zijn op een logische plaats aangebracht en gemakkelijk te bereiken.
• De schakelaar voor de aftakas kan gemakkelijk worden geactiveerd door deze met de vingers aan de onderzijde omhoog te trekken, zoals bij een T-handgreep.
• De RIO-schakelaar (reverse implement option, werktuigoptie achterzijde) is een gemakkelijk te gebruiken en te herkennen gele knop.
  • De RIO-schakelaar kan met dezelfde hand worden geactiveerd als waarmee een sneeuwblazer wordt bediend.
• De vergrendelingsbediening op voethefmodellen, de hydraulische hefbediening op power lift-modellen en de parkeerremvergrendeling zijn uitgevoerd als draaihendels, zodat deze moeiteloos kunnen worden bediend.
• De bedieningsknop van de cruise control is uitgevoerd in automotive-stijl.
• Afzonderlijke bedieningsorganen voor het motortoerental en de choke vergemakkelijken het starten en opwarmen van de motor bij lage temperaturen.
  • De chokehendel is veerbelast, om te voorkomen dat de trekker ongewild kan worden bediend als de choke gedeeltelijk gesloten is.
• Het functionele design van de gas- en chokebediening zorgt voor een mooi uitzicht en een comfortabel gevoel.

Displaypaneel

A - Waarschuwing/stop B - Aftakas (PTO) C - Acculading D - Parkeerrem E - Bestuurdersaanwezigheid F - Bedrijfsurenteller G - Onderhoud

H - Lage motoroliedruk  I - Motorstoring J - Symbool motortoerental K - Motortoerental L - Beste maaigebied M - Brandstofmeter



Het instrumentenpaneel is voorzien van een modern uiterlijk in automotive-stijl. Tijdens het starten worden de lampen en de meters op werking getest:

• Het display is uitgevoerd met een donker cockpit-ontwerp, zodat de bestuurder minimaal wordt afgeleid.
• Het display is voorzien van achtergrondverlichting voor goede zichtbaarheid in het donker.
  • De nachtzichtbaarheid is met name nuttig bij het gebruik van sneeuwblazers.
• Met de urenteller kan gemakkelijk worden bijgehouden wanneer de olie moet worden ververst en ander onderhoud moet worden uitgevoerd.
• De elektronische brandstofmeter biedt realtime-informatie over het brandstofniveau.
• Met de tachometer wordt het motortoerental grafisch weergegeven.
  • Met grafisch weergegeven doelzones wordt de bestuurder geïnformeerd over het motortoerentalbereik waarmee de beste maaikwaliteit kan worden bereikt.
• De bestuurder kan middels een indicator zien of de aftakas in bedrijf is.
• Via felle waarschuwings- en stoplampen wordt de bestuurder gewezen op de aanwezigheid van belangrijke informatie in het instrumentenpaneel.
  • Hierdoor kan schade worden voorkomen en kunnen reparatiekosten worden verminderd, omdat problemen tijdig kunnen worden aangepakt.
• Bestuurders wordt gewezen op de aard van het probleem als zij een maaier willen starten die problemen heeft met de aftakas, de zitting of de parkeerremvergrendeling.
  • De indicatoren zijn ook nuttig om oorzaken vast te stellen van het uitvallen van de aftakas of de motor bij problemen met vergrendelingen.
• De bestuurders worden geïnformeerd over een lage, normale of buitensporig hoge accuspanning.
• De service-indicatorlamp gaat branden als er een diagnostische foutcode is opgeslagen.
• De ingebouwde diagnosevoorzieningen leveren foutcodes die door opgeleide monteurs kunnen worden gebruikt.
• Een monteur kan bijvoorbeeld zonder gereedschap schakelaarfuncties of geleidbaarheid in circuits testen.

De Twin Touch™ voetbediening is gemakkelijk in het gebruik en beschikt over cruisecontrol

Met de Twin Touch voetpedalen worden de rijsnelheid en rijrichting geregeld:

• Het gaspedaal als bij een auto zorgt voor een gemakkelijke bediening.
• De gebruiker kan van richting veranderen zonder zijn voet van het platform op te tillen.
• Het grote pedaaloppervlak biedt de gebruiker een superieur comfort.

Cruisecontrol

Cruisecontrol is standaard:

• Druk op de cruise-knop om te activeren en houd ingedrukt totdat de voet van het vooruitrijpedaal af is.
• Voor een noodstop kan de cruisecontrol worden uitgeschakeld door het rempedaal of het pedaal voor vooruit rijden in te drukken.

Hoogteverstelling maaidek

Een draaiknop voor het snel en gemakkelijk instellen van de maaihoogte:

• De snijhoogte van de maaier kan worden aangepast in stapjes van 6,4 mm (0,25 in.), van 2,5 mm tot 10,2 mm (1 in. tot 4 in.)
• Het maaidek gaat bij het zakken altijd naar de ingestelde hoogte.
• Onboard deck-leveling gauge and Exact Adjust tool conveniently located in the storage compartment under the seat

  • Gebruik in combinatie met Exact instelpoorten voor de gemakkelijke en accurate hoogteverstelling van het maaidek, voor optimale maaiprestaties

Gemakkelijke hydraulische hefstangen

Dankzij de gemakkelijke hendel voor de hydraulische hefstangen kan de maaier gemakkelijk opgetild en gezakt laten worden en geïmplementeerd worden:

• De bedieningshendel voor de hydraulische hefstangen bevindt zich op het dashboard, naast het stuurwiel.
• De hydraulische hefstangen bieden snelle, gemakkelijke en nauwkeurige bediening van de apparatuur, binnen handbereik.
• De vlotter voor implementatie bevindt zich in het koppelingsgedeelte van de hefgstangen.

Parkeerrembediening

Bij het indrukken van het rempedaal worden de inwendige natte remmen bediend. De natte remmen bieden uitstekende duurzaamheid en een lange levensduur en garanderen veilige stops.

De parkeerrembediening is op een handige plaats aangebracht voor een goede bereikbaarheid; het rempedaal wordt betrouwbaar op zijn plaats gehouden.

De elektrische aftakaskoppeling is eenvoudig en handig in het gebruik

Een zwaar uitgevoerde elektrische aftakaskoppeling wordt bediend met een handig in het dashboard aangebrachte schakelaar.

Zwaar uitgevoerde aftakaskoppeling

De aftakaskoppeling is ontworpen om veelvuldig te worden in- en uitgeschakeld.

Optie terugdraaifunctie apparatuur (RIO) maakt het mogelijk naar wens te maaien terwijl achteruit wordt gereden

Maaien terwijl achteruit wordt gereden wordt sterk afgeraden.

Een bestuurder die wil blijven maaien bij het achteruit rijden, moet het voertuig stoppen, op de gele RIO-knop drukken en daarbij het achteruitrij pedaal licht indrukken. De bestuurder kan de RIO-knop loslaten en de maaier zal doorgaan met werken.

Deze procedure moet worden herhaald als de gebruiker besluit om weer achteruit te rijden met ingeschakelde maaier (of een andere door de aftakas bediende uitrusting).

Het chassis is gemaakt van een hoogwaardig gevormd en gelast staal en op kritieke punten gelast om een nog langere levensduur te bieden.

• Chassis vervaardigd uit materiaal met een dikte van 2,66 mm (0,105 in.).
• De draagbeugel aan de achterzijde bestaat uit staal met een dikte van 6,4 mm (0,25 mm) en vormt de afronding van het chassis.
• De draagbeugel aan de achterzijde kan vier Quik-Tatch-gewichten van 19 kg (42 lb) per stuk dragen.
• De standaard voorbumper kan tot vier Quik-Tatch-gewichten van 19-kg (42-lb) dragen.

Zware vooras en astappen

De vooras is vervaardigd van nodulair gietijzer:

• daardoor is hij sterk en schokbestendig
• Geeft niet mee bij zware belastingen of stoten

Voor het middelste draaipunt en voor de astappen zijn vervangbare bussen gebruikt:

• deze zijn zeer slijtvast.
• De smeerholte tussen de bussen zorgt voor de smering en optimale besturing tussen de smeerbeurten
• Smeernippels op elke astap zijn onderhoudsvriendelijk

Assen van stuurinrichting voorzijde

De voorste stuurassen zijn sterk, bedoeld voor een lange levensduur:

• Ze kunnen ook zware gereedschappen hanteren
  • Naven van nodulair gietijzer, diameter 25,4 mm (1-in.)
• Bieden lange levensduur van lageroppervlakken
  • Naven van nodulair gietijzer, diameter 25,4 mm (1-in.)
• De afgedichte, nauwkeurige kogellagers in de voorwielen staan garant voor een lange levensduur en zijn onderhoudsvrij

Bevestigingssysteem achter is een heavy duty voor een makkelijke installatie van attachments

Een heavy-duty bevestigingssysteem wordt gebruikt:

• Inclusief sterk frame met bevestigingspunten in de plaat achter in het frame om zware aanbouwdelen te bevestigen
• Optionele uitrusting eenvoudig aan de trekker te bevestigen
• Kan de last aan van zware, aan de achterzijde gemonteerde uitrusting, zoals systemen om materiaal te verzamelen.

Gladde, afgeronde contouren zorgen voor een moderne, stijlvolle indruk:

• De motorkap is aan weerszijden voorzien van efficiënte jaloezieën voor de luchtinlaat over de gehele lengte.
  •  Werking van de koelmotor
  • Geluidsniveau van laagste operatorstation
• Hete lucht verdwijnt via de frontgrille en uit de richting van de bestuurder
• De volledig omsloten kap is gemaakt van gegoten in kleur materiaal.
  • Vermindert geluid
  • Het deukt niet in en het roest niet
• De opvallende grille, grote treeplank en de spatbordoverkapping uit één stuk completeren het stylingpakket.

Twee koplampen zorgen voor uitstekend zicht

De koplampen behoren tot de standaarduitrusting.

De kwalitatieve koplampen maken werkzaamheden in het donker gemakkelijker en veiliger:

• Twee 27 W-lampjes zorgen voor uitstekende verlichting, voor beter zicht in het donker.
• De koplampen kunnen eenvoudig bediend worden via een schakelaar op het dashboard.
• De koplampen zijn zodanig ontworpen dat ze voor een optimaal lichtpatroon zorgen tijdens maaiwerkzaamheden en tijdens het ruimen van sneeuw.

Het besturingsplatform is ontworpen met het oog op comfort voor de bestuurder en gebruiksgemak van de bedieningselementen: De bedieningselementen zijn voorzien van een kleurcode voor eenvoudige herkenning.

Comfortabele stoel

De stoel met een hoogte van 53,3 cm (21 inch) met hoge rug is opvallend ontworpen en heeft als uitgangspunt het bieden van comfort:

• Het ontwerp sluit aan op het lichaam van de opeator om de meest comfortabele rit te bieden.
• De hoge rug biedt extra comfort voor en ondersteuning van de operator.

Verstelbare ophanging

De ophanging van de stoel kan eenvoudig worden aangepast om het de operator zo comfortabel mogelijk te maken:

• De stoel kan over een afstand van 17,8 cm (7 in.) worden versteld, zodat de operator comfortabel kan zitten en de bedieningselementen eenvoudig kan bedienen.
• De stoel kan gemakkelijk naar voren en achteren worden ingesteld (15 posities) terwijl de bestuurder op de stoel zit.
• De stoel beschikt over een ophanging die eenvoudig kan worden aangepast aan het gewicht en de lengte van de operator.De stoel beschikt over een ophanging die eenvoudig kan worden aangepast aan het gewicht en de lengte van de operator.
  • De veren zorgen voor een soepele rit en voorkomen dat de operator stuitert.
  • De positie van de veren kan worden aangepast aan het gewicht van de operator.
• De stoel kantelt naar voren om het zitoppervlak te beschermen tegen het weer.
  • Door de stoel naar voren te kantelen, wordt het kussen beschermd tegen vocht en warmte van de zon, zodat de operator nog meer comfort ervaart.

Kantelbaar stuur (X590-tractor)

OPMERKING: Het kantelbare stuur is niet beschikbaar voor X584-tractoren van modeljaar 2018 en later.

• Dankzij de vijf verschillende posities waarin het stuurwiel afgesteld kan worden, kan de bestuurder de meest comfortabele instelling kiezen (X590-tractor).

Rubberen voetkussens

De rubberen voetkussens bieden de operator nóg meer comfort:

• Ze helpen trilling aan de voeten van de operator voorkomen
• Aantrekkelijk ontwerp
• Oppervlak dat langdurig beschermt tegen slijtage
• Verminder de kans op glijpartijen, zelfs wanneer het oppervlak nat is

Er bevinden zich een bekerhouder en opbergvak naast de stoel van de operator, op het spatbord.



De handgrepen op de spatborden zijn handig tijdens het betreden en verlaten van de tractor.

Er is standaard een 12V-aansluiting waarop gemakkelijk elektrische apparatuur kan worden aangesloten.

De eendelige motorkap kan eenvoudig worden geopend voor controle en onderhoud van de motor:

• De belangrijkste onderhoudspunten kunnen gemakkelijk worden bereikt.
• Een sticker met onderhoudsintervallen is aan de binnenzijde van de motorkap geplaatst, als geheugensteun bij het onderhoud van de tractor.
  • De olie en het filter hoeven niet elke 8 uur te worden vervangen bij de hoogwaardige motor die in de X500-serie wordt gebruikt, omdat verbeteringen in het productieproces en de kwaliteit van onderdelen, componenten en oliën de noodzaak van een korte olieverversingsinterval hebben weggenomen.

Als de motorkap wordt geopend, zijn de brandstof- en oliefilters, de olievul- en controlepijp en de olie-aftapbuis bereikbaar voor onderhoud.



De Exact instelpoorten en de interne maaidekverstelling vereenvoudigen het verstellen van het maaidek

Een maaidek moet waterpas in de breedte en in de lengte (van de machine) zijn en op de juiste manier geïnstalleerd zijn. Speciaal gereedschap wordt aangeboden om dit makkelijk te maken:

• Een zeskantsleutel en een meterzijn handig opgeslagen onder de tractorstoel in een speciaal opbergvak.
• Exact Adjust instelpoorten bevinden zich aan weerszijden van het bestuurdersplatform boven de bouten om het maainiveau aan te passen. Samen met de zeskantsleutel bieden deze de gelegenheid de maaier snel en eenvoudig aan te passen en een hoge maaikwaliteit te bereiken.

De Exact instelfunctie staat standaard op alle Select Series™ X300 en X500 trekkers:

• Er hoeft geen hand onder de spatschermkap te worden gestoken tijdens het instellen van de hoogte.
• De interne maaidekverstelling, Exact instelpoorten en de verstelzeskant werken samen.
  • Stel de hoogte van het maaidek aan beide kanten in
  • Stel de correcte hellingshoek in (voor- naar achterzijde maaidek)
  • Kalibreer de maaihoogte met de instelknop
• De Exact instelling maakt het eenvoudiger het maaidek te verstellen wanneer uitgerust met een Power Flow™ ventilator.
  • Voor optimale maaiprestaties moet de maaihoogte worden versteld wanneer afwisselend met en zonder ventilator wordt gemaaid. De Exact instelling maakt dat dit eenvoudig kan.

Raadpleeg de gebruikershandleiding voor de correcte instelprocedures voor elk trekkermodel. Dit zijn de voornaamste stappen om de hoogte van het maaidek correct in te stellen:

• Parkeer de trekker op een vlakke ondergrond.
• Stel de correcte bandenspanning in
• Raadpleeg de sticker voor de maaihoogteknop die zich op de console van de machine bevindt. Deze sticker toont de hoogte-instelling en plaats van de instelpunten voor het instellen van de hoogte van het maaidek.
• Plaats de knop voor het instellen van de maaihoogte in de juiste stand van 6,4 cm (2.5 in.).
• Stel zo nodig de wielen van de maaier af, zodat deze niet de grond raken.
• Verwijder de uitwendige maaidekverstelling, die zich onder de zitting bevindt
• Stel met behulp van de Exact instelpoorten en het gereedschap de zijdelingse maaidekhoogte zo in dat de maaidekverstelling net onder de onderste rand van het maaidek links en rechts schuift bij de betreffende instelpunten.
  • De instelpunten linksachter en rechtsachter bevinden zich onder de dekrand bij de hoeken van het maaidek.
• Stel indien nodig de hoogte van het maaidek van voor naar achter in.
  • Draai de achterste moeren aan beide zijden van de voorste hefstang even ver los.
  • Draai de voorste moer aan elke zijde even ver rechtsom om de voorzijde van de maaier omhoog te brengen of linksom om hem omlaag te brengen, totdat de maaidekverstelling net onder het voorste instelpunt schuift.
    • Het voorste instelpunt bevindt zich in het midden aan de voorzijde van het maaidek.
  • Draai na het instellen de achterste moeren vast.
• Breng de maaidekverstelling terug in de opbergstand.

OPMERKING: het instelgereedschap dat met de trekker wordt meegeleverd is een zeskantsleutel met bal van 8 mm, onderdeelnummer M162737. Dankzij het afgeronde uiteinde is enige speling bij de bout mogelijk als het maaidek wordt afgesteld.

Dit duurzame blad is de perfecte oplossing voor het verwijderen van sneeuw en andere materialen.



Het blad kan zeer gemakkelijk op de tractor worden bevestigd, waardoor het gedurende het hele jaar gebruikt kan worden. De bestuurder hoeft vanuit de stoel alleen maar een hendel in te duwen en het blad zakt naar de bodem. Als de taak erop zit, kan het blad door het terugtrekken van de hendel weer omhoog worden bewogen.

De werkhoek kan via een hendel vanuit de tractor worden gewijzigd. Dit zal met name worden gewaardeerd in smalle gebieden als de werkhoek vaak tussen links en rechts moet worden gewisseld.

Tot aan de rand schoonmaken met het brede blad

Het blad is breder dan de tractor, zodat de tractor een goede tractie heeft op het schoongemaakte pad en de sneeuw niet wordt samengedrukt. Zelfs met het blad onder een hoek kan de bestuurder schoonmaken tot aan de randen van muren en andere obstakels voor de beste resultaten.

Is bestand tegen stoten en houdt u comfortabel, zelfs als u obstakels onder de sneeuw raakt

Demonstratie van de unieke veiligheidskoppeling: de tractor wordt afgeremd na de botsing, maar kan toch voldoende bewegen om de schok voor de bestuurder te verminderen. Het blad ontwijkt het obstakel doordat het omhoog beweegt.

De functie van een traditioneel blad (bovenste lijn) en van de unieke veiligheidskoppeling (onderste lijn).

1. Scharnierpunt
2. Hard obstakel
3. Sneeuw

Duwbladen, bezems en sneeuwfrezen

In de volgende tabel zijn de verkrijgbare opties voor rijdende gazonuitrusting van John Deere weergegeven, samen met suggesties voor de beste oplossing bij elk geval. De complete bovenstaande beschrijving is van toepassing op het blad met een snelkoppeling van 125 cm (49 in). Als de tractor is voorzien van een aandrijflijn met bijpassende snelkoppeling, kan het blad of een bezem van 120 cm (47 in) op deze tractor worden bevestigd.

Veel voorbladen die op de markt verkrijgbaar zijn, draaien rond een scharnierpunt dat dicht bij de bodem is geplaatst (zie 1.1). Wanneer er contact met een obstakel dreigt (zie 1.2), heeft het scharnierende blad nauwelijks bewegingsvrijheid, waardoor het effect van de schok op het blad, de tractor en met name op de bestuurder wordt versterkt.



Het slimme aan het unieke ontwerp van deze verbinding is dat het scharnierpunt hoger ligt (2.1). Hierdoor worden ruwe stoten vermeden, omdat de botsende bladrand duidelijk naar achteren beweegt (2.2), waardoor de tractor soepeler kan afremmen. Tevens gaat het blad omhoog als er te veel sneeuw aanwezig is en zelfs dan wordt de sneeuw verder weggeruimd. Zodra het blad over het harde object heen is gekomen, wordt het blad door de veer naar de oorspronkelijke positie teruggeduwd. Deze eigenschappen samen leiden tot meer comfort voor de bestuurder en een langere beschikbaarheid van het blad en de tractor. Het resultaat is een kosteneffectieve manier om sneeuw te verwijderen, zonder steeds achteruit te hoeven rijden en weer opnieuw tegen het obstakel te botsen bij pogingen om de sneeuw ervan te verwijderen.

Kan in drie seconden aan de tractor worden bevestigd

Om het blad aan de tractor te bevestigen, hoeft u dit slechts op te tillen, in de snelkoppeling te haken en te vergrendelen. Wij adviseren om achterwielgewichten te gebruiken op de tractor en om het maaidek te verwijderen, hoewel dit eventueel kan blijven zitten. Bij sneeuwtoepassingen adviseren wij om sneeuwkettingen te gebruiken. Zowel de gewichten als de kettingen zijn verkrijgbaar via John Deere Onderdelen.

Compatibiliteit en benodigd bevestigingsmateriaal

Een John Deere dealer kan aangeven welke modellen compatibel zijn met deze bezem en de benodigde bevestigingsmaterialen bestellen.

	Blad - 117 cm (46 in) voor X100s - 112 cm (44 in) voor X300s - 122 cm (48 in) voor X500s	Blad met snelkoppeling 125 cm (49 in)	Bezem met snelkoppeling 120 cm (47 in)	Sneeuwblazer - 112 cm (44 in) voor X100s - 112 cm (44 in) voor X300s - 119 cm (47 in) voor X500s
Reinigen van de wegzijkant			x
Verplaatsen van lichte sneeuw, strooisel	x	x	x
Verplaatsen van zware sneeuw	x	(x)		x
Opmerkingen	Met bouten op tractor gemonteerd. Voor gebruik moet het maaidek worden verwijderd.	Maakt gebruik van snelkoppeling	Maakt gebruik van snelkoppeling

Deze bezem is de perfecte oplossing voor het verwijderen van sneeuw en vuil. Hij kan zeer gemakkelijk worden bevestigd en wordt geleverd met een vuilvangerbak en een universele borstel.



De bestuurder hoeft vanuit de stoel alleen maar een hendel in te duwen waarop de bezem zakt naar de bodem en begint met draaien. Als de taak erop zit, kan de bezem door het terugtrekken van de hendel weer worden gestopt en van de grond worden opgetild.

De werkhoek kan eenvoudig vanuit de tractor worden gewijzigd door de (linker) uit te trekken of in te duwen. Dit is met name van voordeel in smalle gebieden als de werkhoek vaak tussen links en rechts moet worden gewisseld.

Gebruik de vuilvanger voor verwijdering van vuil

Elke bezem wordt geleverd met een vuilvanger voor de gevallen waarbij materiaal moet worden verzameld. Met een rubberen boven- en onderlip wordt stofaccumulatie geminimaliseerd. Om de vuilvanger te legen, kunt u deze vanuit de gemonteerde positie kantelen of demonteren om deze op eigen wielen naar een stortplaatste kunnen duwen.

Optimaliseren van de schoonmaakresultaten door aanpassen van de bodemdruk

Om optimale resultaten te bereiken, kan de bodemdruk worden verhoogd, door eenvoudigweg aan een knop te draaien die boven op de bezem is geplaatst. Door de bodemdruk te verlagen, wordt de wrijving verminderd en de levensduur van de bezem verlengd.

Schoonmaken tot aan de rand, zelfs op ongelijk terrein

De brede bezem en het centrale aandrijfsysteem reinigen direct tot aan de rand van muren en andere obstakels. Het reinigen van ongelijke oppervlakken gaat gemakkelijk en efficiënt De bezem zelf is gemonteerd met een oscillerend lager, ter compensatie van welvingen in de bodem.

Gemakkelijk te transporten en te bewaren

Het luchtgevulde zwenkwiel zorgt voor ondersteuning van de bezem en maakt transport en opslag gemakkelijk als de bezem niet wordt gebruikt. De scharnierpen van het wiel wordt met een rubberen hoes beschermd tegen opgeworpen vuil.

Kan in drie seconden aan de tractor worden bevestigd

Om de bezem aan de tractor te bevestigen, hoeft u deze slechts op te tillen, in de snelkoppeling te haken en te vergrendelen door de hendel naar beneden te drukken. Wij adviseren om achterwielgewichten te gebruiken op de tractor. Bij sneeuwtoepassingen adviseren wij om sneeuwkettingen te gebruiken. Voor sommige omstandigheden adviseren wij om het maaidek te demonteren, zodat er voldoende ruimte overblijft tussen bandkettingen en het dek. Zowel de gewichten als de kettingen zijn verkrijgbaar via John Deere Onderdelen.

Compatibiliteit en benodigd bevestigingsmateriaal

Een John Deere dealer kan aangeven welke modellen compatibel zijn met deze bezem, en de benodigde bevestigingsmaterialen bestellen.

Duwbladen, bezems en sneeuwfrezen

In de volgende tabel zijn de verkrijgbare opties voor rijdende gazonuitrusting van John Deere weergegeven, samen met suggesties voor de beste oplossing bij elk geval. De complete bovenstaande beschrijving is van toepassing op bezem met een snelkoppeling van 120 cm (47 in). Het blad van 125 cm (49 in) kan op dezelfde snelkoppeling worden gemonteerd als die voor de bezem, wat een uitstekend antwoord kan zijn op heftigere sneeuwval.

	Blad - 117 cm (46 in) voor X100s - 112 cm (44 in) voor X300s - 122 cm (48 in) voor X500s	Blad met snelkoppeling 125 cm (49 in)	Bezem met snelkoppeling 120 cm (47 in)	Sneeuwblazer - 112 cm (44 in) voor X100s - 112 cm (44 in) voor X300s - 119 cm (47 in) voor X500s
Reinigen van de wegzijkant			x
Verplaatsen van lichte sneeuw, strooisel	x	x	x
Verplaatsen van zware sneeuw	x	(x)		x
Opmerkingen	Met bouten op tractor gemonteerd. Voor gebruik moet het maaidek worden verwijderd.	Maakt gebruik van snelkoppeling	Maakt gebruik van snelkoppeling

Modeljaar 2015 (SN 100.001-110.000) X590-tractoren zijn niet compatibel met SAB00724 frontschuif en SAB00726 draaiende bezem.

Modeljaar 2015 (SN 100.001-110.000) X590-tractoren zijn niet compatibel met SAB00724 frontschuif en SAB00726 draaiende bezem.

De snelle trekhaak vooraan met aandrijving voorhoogt de veelzijdigheid van de trekker.

Compatibiliteitsinformatie



SAB00922

Voor LR135-, LR175-, X110-, X120-, X125-, X130R-, X135R-, X140-, X145-, X155R-, X165-, X300-, X300R-, X304-, X305R-, X320-, X534- en X540-trekkers. Vereist voor draaiende veger SAB00726.

Vergroot de veelzijdigheid van de machine.

Compatibiliteitsinformatie



SAB00720

Voor X120, X125, X135R, X140, X145, X155R, X165, X300, X300R, X304, X305R, X320, X534 en X540 trekkers.

Elke John Deere-klant die een rijdend gras- en tuinproduct bezit, is een potentiële klant voor een hoogwaardige, betaalbare aanhangwagen. De aanhanger kan worden gebruikt voor het transporteren van allerhande materialen, zoals brandhout, maaiafval, zand, vuil, mulch, tuingereedschap, planten en struiken.

Aanhangers zijn ontworpen, geschilderd en beplakt om compatibel te zijn met andere John Deere-apparatuur.

Voor goed remmen en goede werking mag het geladen gewicht van de aanhanger nooit meer bedragen dan het gewicht van de tractor, of andere trekeenheid, plus de bestuurder. De gewichtsbelasting van het werktuig dat door een EZtrak™- of ZTrak™-maaimachine wordt gesleept mag niet hoger zijn dan 113 kg (250 lb). Zie de voertuigpagina's hierover voor het gewicht van het voertuig en het maaidek.

• De aanhanger heeft een eersteklas gegoten doosconstructie van polyethyleen met hoge dichtheid.
• Door het gietproces onder druk kan het polypropyleen in alle gebieden een optimale dikte voor superieure sterkte en duurzaamheid krijgen.
• De bak van polyethyleen roest of deukt niet, waardoor hij er langer als nieuw uitziet.
• Met ingegoten steekzakken van 2 cm (0,75 in.) x 5 cm (2 in.) om het toevoegen van opzetstukken makkelijker te maken.
• De twee verticale gegoten kanalen van 2 cm (0,75 in.) aan elke kant maken gemakkelijk gebruik van verdelers mogelijk om de bak in twee of drie gedeeltes te delen.
• Ribben in de bodem maken de bak sterker en voorkomen dat de schoep tegen bouten slaat bij het legen van de kar.
• De schuine achterklep maakt het legen van de bak gemakkelijker; de achterklep hoeft niet te worden losgemaakt of verwijderd.
• De styling is compatibel met andere John Deere-apparatuur.
• Pneumatische banden bieden gazonprofiel voor goede gewichtsverdeling, schokabsorptie en minimale rolweerstand.

Wielen

De wielen worden voor duurzaamheid gemonteerd op een solide as uit één stuk.

IJzeren en Oilite®-wiellagers met smeernippels zorgen voor smering voor een lange levensduur.

De pneumatische banden bieden het volgende:

• goede flotatie
• minimale rolweerstand
• schokdemping

schuine achterklep

Het ontwerp met de schuine achterklep maakt het gemakkelijker de bak te legen; er hoeft geen achterklep te worden losgemaakt of verwijderd.

Trekhaak tractor

Een veerpen met grote diameter is zeer sterk:

• snel en gemakkelijk te bevestigen aan de trekhaak van de tractor
• veerpen die ervoor zorgt dat de pen op zijn plaats blijft

Gekantelde grendel

Met de gemakkelijk te gebruiken veerbelaste grendel voor de kiepbak kan de bak gekanteld worden om hem gemakkelijk te lossen. De grote kiephoek maakt het legen van de kar gemakkelijker.

Specificaties



Capaciteit laadbak
Met bult, m3 (cu ft)	7 (0,20)
Inhoud, m3 (cu ft)	5,6 (0,16)
Maximale belading, kg (lb)	450* (204)
Afmetingen bak
Breedte, cm (in.)	84 (33)
Lengte, cm (in.)	114 (45)
Diepte, cm (in.)	27 (10,5)
Constructie van de bak	Gegoten
Materiaal	Polyethyleen met hoge dichtheid (HDPE)**
Achterklep	Geen, schuin
Pneumatische banden	2-laags
Afmetingen	13x4-6
Profiel	Gras
Aanbevolen opblaasdruk	207 kPa (30 psi)
Wiellagers	IJzer/Oilite®
Vetnippels op de wielen	Ja
Asdiameter, cm (in.)	1,905 (0,750)
Bodemspeling, cm (in.)	14,3 (5,62)
Breedte, totaal, cm (in.)	86,4 (34)
Trekhaakpen	Pen-veerklem
Kiephoeken, graden	55
Maximaal gewicht dissel, kg (lb)	25 (55)
Verzendgewicht met doos, kg (lb)	31 (68)
Netto gewicht, kg (lb.)	29 (65)

*Totaalgewicht van aanhanger en lading. Voor goed remmen en goede werking mag het geladen gewicht van de aanhanger nooit meer bedragen dan het gewicht van de tractor, of andere trekeenheid, plus de bestuurder. Het geladen gewicht van uitrusting die getrokken wordt door een EZtrak of een ZTrak-maaier mag niet hoger zijn dan 113 kg (250 lb).
**Polyethyleen met hoge dichtheid wordt onder druk gevormd voor optimale dikte op alle gebieden en maximale duurzaamheid.

Oilite is een handelsmerk van Beemer Precision Incorporated.

Bestelinformatie

Neem contact op met uw lokale John Deere-dealer voor meer informatie over beschikbaarheid en prijzen.

7P Poly aanhangwagen

Bestelnummer: MCZLP2193500

De Power Flow-koker is vereist, samen met de krachtige Power Flow-ventilator om het Power Flow-MCS met drie zakken te kunnen gebruiken. De koker heeft een handige hendel en een vulindicator die aangeeft wanneer de zakken vol raken.



Eén koker werkt met meerdere trekkertoepassingen. In de instructies wordt verwezen naar markeerlijnen op de koker zodat deze op de juiste lengte kan worden gemaakt voor de trekker-/maaiertoepassing.

Compatibiliteitsinformatie



BM21682

De koker kan gebruikt worden met 48C/48X-, 54C/54X-, 7-Iron™ van 152 cm (60 in.), 62C/62X- en 62D-maaiers.

De Power Flow-koker is vereist, samen met de krachtige Power Flow-ventilator om het Power Flow-materiaalopvangsysteem met 2 zakken te kunnen gebruiken. De koker heeft een handige hendel en een vulindicator die aangeeft wanneer de zakken vol raken.



Eén koker werkt met meerdere voertuigtoepassingen. In de instructies wordt verwezen naar markeerlijnen op de koker zodat deze op de juiste lengte kan worden gemaakt voor de voertuig-/maaiertoepassing.

Compatibiliteitsinformatie



BM21681

Voor 48C, 48X, 54C of 54X serie ventilatoren.

De trechter van 250 l (7 bu) biedt een effectieve oplossing voor het oprapen van gemaaid gras en bladeren dankzij de opzakker achteraan voor snijden en werpen of het Power Flow™-materiaalopvangsysteem (MCS). Het ontwerp van de trechter zorgt voor een moderne vormgeving, grote opvangcapaciteit in de zakken, schoner gebruik en eenvoudig te ledigen zakken.



De MCS-trechter van 250 l (7 bu) heeft:

• Inhoud van 250 l (7 bu)
• Eenvoudig te koppelen lagere koker (apart besteld)
• Hendel op koker
• Uitlaatluchtkanaal
• Handige vergrendeling met veer
• Vulindicator luchtstroom
• Quik-Tatch montage
• Waterdicht trechterdeksel
• Losse zakken verkrijgbaar

Compatibiliteitsinformatie



BM24508

Voor X300, X300 zonder dek, X305R/107 cm (42 in.), X310 zonder dek, X320, X320 zonder dek, X534, X534 zonder dek en X540. De 38X vereist BM20982-koker voor snijden en werpen van 97 cm (38 in.), de 42X vereist BM22594-koker voor snijden en werpen van 107 vm (42 in.), de 48X vereist BM21681-48/54 Power Flow-koker en BM24470-Power Flow-blower van 122 cm (48 in.), de 54X vereist BM216-48/54 Power Flow-koker en BM24471 54 Power Flow-blower.

De Power Flow MCS van 500 l met drie zakken verhoogt de veelzijdigheid van de X500 Multi-Terrain-trekkers en terrein en tuintrekkers uit de GT- en GX-serie die zijn uitgerust met een uitbreidbare of Edge™ Xtra-maaier (48X, 54X) van 122 of 137 cm en een Power Flow-ventilator met hoge prestaties. De grote capaciteit van 500 l betekent dat de bestuurder een groot gebied van gras of bladeren kan verzamelen voordat de zakken geleegd moeten worden.

Compatibiliteitsinformatie



BM24510

Voor X534- en X540-trekkers. 48X vereist BM21682 48/54 Power Flow-koker en BM24470 48 Power Flow-ventilator. 54X vereist BM21682 48/54 Power Flow-koker en BM24471 54 Power Flow-ventilator.

Een grofmazige opvangzak is beschikbaar als optie voor gebruik met cut-n-throw achter-opvangzakken voor 247 l (7 bu) en Power Flow™ opvangzakken:

• Twee grofmazige opvangzakken zijn vereist.
• Grofmazige opvangzakken zorgen ervoor dat er meer lucht doorheen kan stromen en maken volledig vullen van de zakken mogelijk bij natte omstandigheden en omstandigheden met zwaar gras.

De high performance (HP) Power Flow-ventilator voor de Accel Deep™-maaier van 122 cm (48 inch) wordt gebruikt met de trechter en pijp om een zeer effectief materiaalopvangsysteem te bieden. Een trechter en een pijp moeten apart besteld worden om dit materiaalopvangsysteem te completeren.

De high performance (HP) Power Flow-ventilator voor de Accel Deep™-maaier van 137 cm (54 inch) wordt gebruikt met de trechter en pijp om een zeer effectief materiaalopvangsysteem te bieden. Een trechter en een pijp moeten apart besteld worden om dit materiaalopvangsysteem te completeren.

LG265 set voor onderhoud door de gebruiker

Sets voor onderhoud door de gebruiker zijn een handige en eenvoudige manier voor dealers om een klant te voorzien van de onderhoudsonderdelen zoals aangegeven in de gebruikershandleiding.



De LG265 set voor onderhoud door de gebruiker bevat het volgende:



Hoeveelheid	Beschrijving
1	Motoroliefilter
2	Motorolie (quart)
1	Brandstoffilter
1	Luchtfilterelement
1	Luchtfilterelement schuim
2	Bougie

Acculader en onderhoudslader

De stenenvanger geeft uw trekker een karakteristiek uiterlijk en beschermt de voorzijde van de trekker tegen beschadiging.

Door één veerklem en pen te verwijderen, kan de borstelbescherming omlaaggebracht worden om de motorkap te openen.

Compatibiliteitsinformatie



BM23057

Voor X300, X300R, X304, X305R, X310, X320, X534 en X540.

Compatibiliteitsinformatie



M145476

Voor X534 en X540 met 48C-/48X-maaidek.



M127673

Voor X534 en X540 met 48C-/48X-maaidek.

Compatibiliteitsinformatie



M145476

Voor X534 en X540 met 48C-/48X-maaidek.



M127673

Voor X534 en X540 met 48C-/48X-maaidek.

M152726 is een goedgekeurd alternatief voor M143520, standaardmes voor zijuitworp. De M152726 verbetert de snijkwaliteit bij bepaalde grascondities. Hij vergroot de hoeveelheid hefvermogen of zuiging onder het dek. Hij biedt de meeste voordelen voor klanten die problemen hebben met de snijkwaliteit met het standaardmes, vooral bij slap gras, wat typisch voorkomt in het begin van de lente en het einde van de herfst. Het mes verbetert de zijuitworp, maar een mogelijk nadeel is dat er meer wordt uitgeblazen bij droog gras.

Compatibiliteitsinformatie



M143520

Voor X534 en X540 met 54C-/54X-maaidek.



M152726

Voor X534 en X540 met 54C-/54X-maaidek.



M145516

Voor X534 en X540 met 54C-/54X-maaidek.

M152726 is een goedgekeurd alternatief voor M143520, standaardmes voor zijuitworp. De M152726 verbetert de snijkwaliteit bij bepaalde grascondities. Hij vergroot de hoeveelheid hefvermogen of zuiging onder het dek. Hij biedt de meeste voordelen voor klanten die problemen hebben met de snijkwaliteit met het standaardmes, vooral bij slap gras, wat typisch voorkomt in het begin van de lente en het einde van de herfst. Het mes verbetert de zijuitworp, maar een mogelijk nadeel is dat er meer wordt uitgeblazen bij droog gras.

Compatibiliteitsinformatie



M143520

Voor X534 en X540 met 54C-/54X-maaidek.



M152726

Voor X534 en X540 met 54C-/54X-maaidek.



M145516

Voor X534 en X540 met 54C-/54X-maaidek.

De BM26238-kit voor droog kneuzen 48A is verkrijgbaar voor het 48A Accel Deep maaidek voor S240-tractoren van modeljaar 2016 en nieuwer, en X300 en X500 Select Series™-tractoren en residentiële ZTrak™-maaiers. De 48A kit voor droog kneuzen is ook geschikt voor alle tractoren uit de X700 Signature Serie (modeljaar 2013 en nieuwer) uitgerust met een 48A-maaidek.

De kit voor droog kneuzen vermindert de hoeveelheid afval rond het maaidek bij uitworp, mulchen of opzakken aan de zijkant bij droog gras of bladeren. Voor een optimale maaiprestatie bij weelderig gras, kunnen de schotten van de kit voor droog kneuzen worden verwijderd.

De BM26239-kit voor droog kneuzen 54A is verkrijgbaar voor het 54A Accel Deep maaidek van modeljaar 2016 en nieuwer, en X300 en X500 Select Series™-tractoren en residentiële ZTrak™-maaiers.

De kit voor droog kneuzen vermindert de hoeveelheid afval rond het maaidek bij uitworp, mulchen of opzakken aan de zijkant bij droog gras of bladeren. Voor een optimale maaiprestatie bij weelderig gras, kunnen de schotten van de kit voor droog kneuzen worden verwijderd.

Met de vlakstellingsmeter kan het maaidek snel en exact waterpas gemaakt en in de hoogte ingesteld worden.

Kan worden gebruikt voor:

• Tuintrekkers
• Gazon- en tuintractors
• Zitmaaiers
• Frontmaaiers
• Loopmaaiers voor bedrijven
• Maaiers zonder draaicirkel

De voordelen van MulchControl

Het MulchControl-hulpstuk voor maaidek 48A maakt het mulchen in veel maaisituaties praktischer, omdat dit hulpstuk niet alleen voor een uitstekend mulchen zorgt, maar ook voor het eenvoudig overschakelen van de maaier, voor momenten waarop zij-uitworp meer gewenst is, of het verzamelen van gazonmateriaal. De voordelen van het mulchen van maaisel zijn:

• Een prachtig uitziend gazon
• Het maaisel wordt niet op de bestuurder, oprit of bloemperken geblazen
• Er wordt minder kunstmest gebruikt
• Er is geen inspanning nodig om het maaisel af te voeren

Hoe MulchControl werkt

MulchControl is een innovatief, eenvoudig design, dat gemakkelijk is te gebruiken en te onderhouden:

• Het MulchControl-hulpstuk heeft platen voor het beheer van de materiaalstroom onder het dek.
  • Het maaimesgedeelte aan de linkerkant is volledig omsloten en geoptimaliseerd voor het mulchen, dus mulcht zelfs wanneer de maaier in de stand voor zij-uitworp staat.
  • De platen rond de messen in het midden en aan de rechterkant zijn geoptimaliseerd voor mulchen wanneer de uitworpplaat gesloten is.

• De MulchControl-hendel bevindt zich bovenaan het maaidek en wordt gebruikt om de uitworpplaat te openen en te sluiten.
  • De bestuurder moet uit de machine komen om de mulch-stand in of uit te schakelen.
• Het overschakelen van mulchen naar zij-uitworp of vice versa neemt slechts enkele seconden in beslag.

MulchControl is uiterst geschikt voor de volgende maaisituaties:

• Doorgaans mulchen, maar zij-uitworp wanneer het gras te lang is
• Doorgaans zij-uitworp, maar met de wens om de tunnel te sluiten voor beheersing van het maaisel
• Altijd mulchen van het hoofdgazon, maar vaak zij-uitworp bij secundaire gazons
• Maaisels opzakken, maar verdergaan voordat de zakken worden geleegd
  • Met 48A- en 54A-maaidekken, kan de MulchControl-keerplaat worden geopend en gesloten wanneer de Power Flow™-blazer is geïnstalleerd. De Power Flow-blazer draait zonder materiaal wanneer de keerplaat is gesloten.

Dankzij MulchControl kan de bestuurder de maaisels beheren. Nu heeft de bestuurder alle voordelen van mulchen met de mogelijkheid om eenvoudig over te schakelen van zij-uitworp naar opzakken wanneer dat nodig is.

Beperkingen van MulchControl

Wanneer de MulchControl in de stand zij-uitworp staat, zal MulchControl nog steeds ongeveer een derde van het materiaal mulchen. Daarom is de stand zij-uitworp met name een stand voor gedeeltelijk mulchen. Dit kan een voordeel zijn bij het uitwerpen aan de zijkant of het opzakken, aangezien het de hoeveelheid uitgeworpen materiaal vermindert. Op andere momenten kan dit als een nadeel werken:

• Bij het snijden van stevige zuidelijke grassen
• Bij het snijden in natte, snelgroeiende omstandigheden
• Indien optimaal opzakken en het opruimen van het gazon gewenst is

De voordelen van MulchControl

Het MulchControl-hulpstuk voor maaidek 54A maakt het mulchen in veel maaisituaties praktischer, omdat dit hulpstuk niet alleen voor een uitstekend mulchen zorgt, maar ook voor het eenvoudig overschakelen van de maaier, voor momenten waarop zij-uitworp meer gewenst is, of het verzamelen van gazonmateriaal. De voordelen van het mulchen van maaisel zijn:

• Een prachtig uitziend gazon
• Het maaisel wordt niet op de bestuurder, oprit of bloemperken geblazen
• Er wordt minder kunstmest gebruikt
• Er is geen inspanning nodig om het maaisel af te voeren

Hoe MulchControl werkt

MulchControl is een innovatief, eenvoudig design, dat gemakkelijk te gebruiken en onderhouden is:

• Het MulchControl-hulpstuk heeft platen voor het beheer van de materiaalstroom onder het dek.
  • Het maaimesgedeelte aan de linkerkant is volledig omsloten en geoptimaliseerd voor het mulchen, dus mulcht zelfs wanneer de maaier in de stand voor zij-uitworp staat.
  • Platen rond de messen in het midden en aan de rechterkant zijn geoptimaliseerd voor mulchen wanneer de uitworpplaat gesloten is.

• De MulchControl-hendel bevindt zich bovenaan het maaidek en wordt gebruikt om de uitworpplaat te openen en te sluiten.
  • De bestuurder moet uit de machine komen om de mulch-stand in of uit te schakelen.
• Het overschakelen van mulchen naar zij-uitworp of vice versa neemt slechts enkele seconden in beslag.

MulchControl is uiterst geschikt voor de volgende maaisituaties:

• Doorgaans mulchen, maar zij-uitworp wanneer het gras te lang is
• Doorgaans zij-uitworp, maar met de wens om de tunnel te sluiten om het maaisel te beheersen
• Altijd mulchen van het hoofdgazon, maar vaak zij-uitworp bij secundaire gazons
• Maaisels opzakken, maar verdergaan voordat de zakken worden geleegd
  • Met 48A- en 54A-maaidekken, kan de MulchControl-keerplaat worden geopend en gesloten wanneer de Power Flow™-blazer is geïnstalleerd. De Power Flow-blazer draait zonder materiaal wanneer de keerplaat is gesloten.

Dankzij MulchControl kan de bestuurder de maaisels beheren. Nu heeft de bestuurder alle voordelen van mulchen met de mogelijkheid om eenvoudig over te schakelen van zij-uitworp naar opzakken wanneer dat nodig is.

Beperkingen van MulchControl

Wanneer de MulchControl in de stand zij-uitworp staat, zal MulchControl nog steeds ongeveer een derde van het materiaal mulchen. Daarom is de stand zij-uitworp met name een stand voor gedeeltelijk mulchen. Dit kan een voordeel zijn bij het uitwerpen aan de zijkant of het opzakken, aangezien het de hoeveelheid uitgeworpen materiaal vermindert. Op andere momenten kan dit als een nadeel werken:

• Bij het snijden van stevige zuidelijke grassen
• Bij het snijden in natte, snelgroeiende omstandigheden
• Indien optimaal opzakken en het opruimen van het gazon gewenst is

Er kunnen één of twee gietijzeren gewichten van 22,7 kg op elk achterwiel gemonteerd worden voor extra tractie en stabiliteit.

Kenmerken:

• Gewichten zijn gemaakt van duurzaam gietijzer en zijn in de gele kleuren van John Deere geverfd.
• Gewichten kunnen in de smalle of brede wielstand worden geplaatst.
• Deze gewichten kunnen worden gebruikt op tweewielgestuurde en vierwielgestuurde trekkers.
• Om de gewichten te stapelen en er twee op een wiel te installeren, zijn per wiel twee bouten van 12,7x203 mm (1/2x8 inch) vereist (niet meegeleverd).
• X700 speciale editie tractoren (modeljaar 2012 en vroeger) en tractoren uit de Signature-serie met vierwielaandrijving vereisen een BM21497 wielgewichtadapterring op ieder achterwiel waarop gewichten moeten worden geïnstalleerd.

Compatibiliteitsinformatie

BM17972

X700 speciale editie tractoren (modeljaar 2012 en vroeger) en tractoren uit de X700 Signature-serie met vierwielaandrijving vereisen een BM21497 wielgewichtadapterring voor elk wiel waarop gewichten moeten worden geïnstalleerd.

Er kan één kunststof wielgewicht van 22,7 kg (50 lb.) op elk achterwiel gemonteerd worden voor extra tractie en stabiliteit.

De buitenkap is gegoten uit taai polyethyleen plastic en gevuld met een zwaar granulaat dat veel ijzer bevat. Er is een hechtstof toegevoegd om het materiaal bijeen te houden, zodat het intact blijft, ook als de kap beschadigd is.

Meerdere wielgewichten stapelen is niet aanbevolen.

De totale breedte van de tractor wordt vergroot met ongeveer 51 mm (2 in.) als de gewichten zijn geïnstalleerd.

Compatibiliteit:

• 23x10,5-12- en 24x12-12-wielen en-banden uitsluitend in smalle stand
• 26x12-12-wielen en -banden

De gewichten zijn per stuk in een doos verpakt met het benodigde bevestigingsmateriaal om ze op een wiel te installeren.

X700 speciale editie tractoren (modeljaar 2012 en vroeger) en X738-, X739- en X758-tractoren uit de Signature-serie met vierwielaandrijving vereisen een BM21497 wielgewichtadapterring op ieder achterwiel waarop gewichten moeten worden geïnstalleerd.

OPMERKINGEN:

1. Het plastic achterwielgewicht wordt geleverd met het materiaal dat nodig is voor montage.
2. Trekkers uit speciale edities uit de X700-serie en de X758-trekker vereisen een aanvullende BM21497 gewichtadapter voor speciale edities voor elk achterwiel waar gewichten op gemonteerd worden.

Voor gietijzeren gewichten van 22,7 kg (50 lb.) op 23x10,50-12 of 24x12-12 achterbanden:



BM17985 - voor het monteren van één gewicht van 22,7 kg (50 lb.)

BM17985 - voor het monteren van twee gewichten van 22,7 kg (50 lb.)

Voor gietijzeren gewichten van 22,7 kg (50 lb.) op achterbanden van 26x12 in.:



BM17977 - voor het monteren van één gewicht van 22,7 kg (50 lb.)

BM18101 - voor het monteren van twee gewichten van 22,7 kg (50 lb.)

Voor gietijzeren startwielgewicht van 32 kg (70 lb.) op banden van 26x12-12 in:



BM18089 - voor het monteren van één startgewicht van 32 kg (70 lb.)

Voor startgewichten van 32 kg (70 lb.) en gietijzeren gewichten van 22,7 kg (50 lb.):



BM17977 - voor het monteren van één startgewicht van 32 kg (70 lb.) en één gewicht van 22,7 kg (50 lb)

BM18101 - voor het monteren van één startgewicht van 32 kg (70 lb.) en twee gewichten van 22,7 kg (50 lb)

A - een (1) UC13499- en een (1) BM17972-gewicht
B - een (1) UC13499- en twee (2) BM17972-gewichten

Trekkers met vierwielbesturing

OPMERKING: Het plastic wielgewicht is niet compatibel met trekkers met vierwielbesturing.

Voor gietijzeren startwielgewicht van 22,7 kg (50 lb.) op banden van 26x10,50-12 in:



BM18094 - voor het monteren van één gewicht van 22,7 kg (50 lb.)

BM17985 - voor het monteren van twee gewichten van 22,7 kg (50 lb.)

OPMERKINGEN:

1. Het plastic achterwielgewicht wordt geleverd met het materiaal dat nodig is voor montage.
2. Trekkers uit speciale edities uit de X700-serie en de X758-trekker vereisen een aanvullende BM21497 gewichtadapter voor speciale edities voor elk achterwiel waar gewichten op gemonteerd worden.

Voor gietijzeren gewichten van 22,7 kg (50 lb.) op 23x10,50-12 of 24x12-12 achterbanden:



BM17985 - voor het monteren van één gewicht van 22,7 kg (50 lb.)

BM17985 - voor het monteren van twee gewichten van 22,7 kg (50 lb.)

Voor gietijzeren gewichten van 22,7 kg (50 lb.) op achterbanden van 26x12 in.:



BM17977 - voor het monteren van één gewicht van 22,7 kg (50 lb.)

BM18101 - voor het monteren van twee gewichten van 22,7 kg (50 lb.)

Voor gietijzeren startwielgewicht van 32 kg (70 lb.) op banden van 26x12-12 in:



BM18089 - voor het monteren van één startgewicht van 32 kg (70 lb.)

Voor startgewichten van 32 kg (70 lb.) en gietijzeren gewichten van 22,7 kg (50 lb.):



BM17977 - voor het monteren van één startgewicht van 32 kg (70 lb.) en één gewicht van 22,7 kg (50 lb)

BM18101 - voor het monteren van één startgewicht van 32 kg (70 lb.) en twee gewichten van 22,7 kg (50 lb)

A - een (1) UC13499- en een (1) BM17972-gewicht
B - een (1) UC13499- en twee (2) BM17972-gewichten

Trekkers met vierwielbesturing

OPMERKING: Het plastic wielgewicht is niet compatibel met trekkers met vierwielbesturing.

Voor gietijzeren startwielgewicht van 22,7 kg (50 lb.) op banden van 26x10,50-12 in:



BM18094 - voor het monteren van één gewicht van 22,7 kg (50 lb.)

BM17985 - voor het monteren van twee gewichten van 22,7 kg (50 lb.)

Het Quick-Tatch gewicht van 19 kg (42 lb.) kan gebruikt worden om voor tegengewicht te zorgen voor een zwaar aanbouwdeel voor- of achteraan en/of voor betere stabiliteit te zorgen, vooral bij werken op heuvels.



Dit gewicht is gemaakt van gietijzer en weegt ongeveer 19 kg (42 lb.).



Bepaalde voertuigen hebben ingebouwde draagbeugels voor en/of achter om gewichten aan te hangen; andere vereisen een draagbeugel die apart besteld moet worden.

X400/X500 zware tuintrekkers en trekkers uit de X700-serie vereisen de volgende onderdelen als gewichten aan de voorkant van de trekker gemonteerd worden:

• Eén M147986 gewichtbebestigingsstang (Onderdelen)
• Twee M40461 veerklemmen (Onderdelen)

Eén gietijzeren gewicht van 13,6 kg kan geïnstalleerd worden op elk voorwiel voor extra stabiliteit bij werken op hellingen of met zware achteruitrusting.

Vereisten:

• Voor montage moeten er mogelijk twee gaten in de wielvelg geboord worden.
• De bevestigingsset BM17978 is vereist voor elk gewicht.

OPMERKING: Voorwielen zijn niet verkrijgbaar voor trekkers uit speciale edities omdat het stijlvolle ontwerp van de voorbanden niet de juiste gaten heeft om de wielgewichten te monteren en er is geen adapter verkrijgbaar.

Informatie over compatibiliteit



BM17964

Niet voor trekkers met vierwielaandrijving of trekkers uit speciale edities.

Elke bundel omvat één paar sneeuwkettingen.



Kettingen worden aanbevolen voor extra tractie bij gebruik van hulpstukken, zoals een sneeuwblazer of een frontschuif.

Compatibiliteitsinformatie



TY15959

Voor X125- en X145-tractoren.



TY16200

Voor X300-, X300R-, X304-, X305R-, X310-, en X320-tractoren.



TY25229

Voor X165R-tractoren.



TY24327

Voor X320R-tractoren.



TY26227

Voor X534R-tractoren.



TY15958

Voor X748, X750- en X950R-tractoren.
