Z545RZitmaaiers en tuintrekkers
- Gemakkelijk te bedienen
- Uiterst wendbaar
- Stevig gebouwd
- Snelle maaitijden: 14,5 km/uur
- Motor 15,3 kW 724 cc
- 122 cm (48") Maaiveld met hoge capaciteit

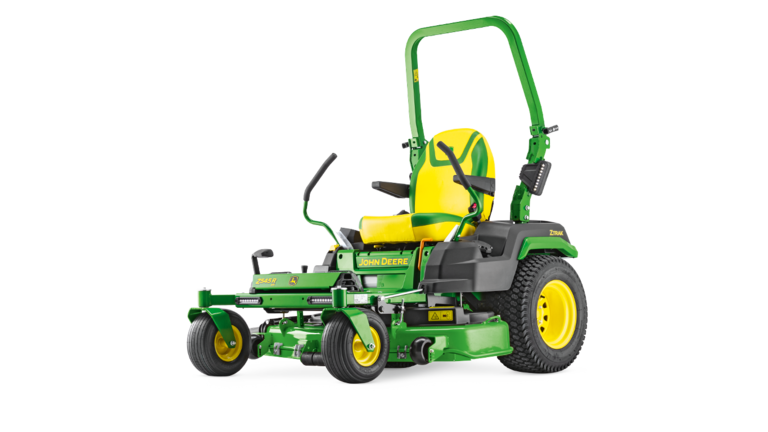

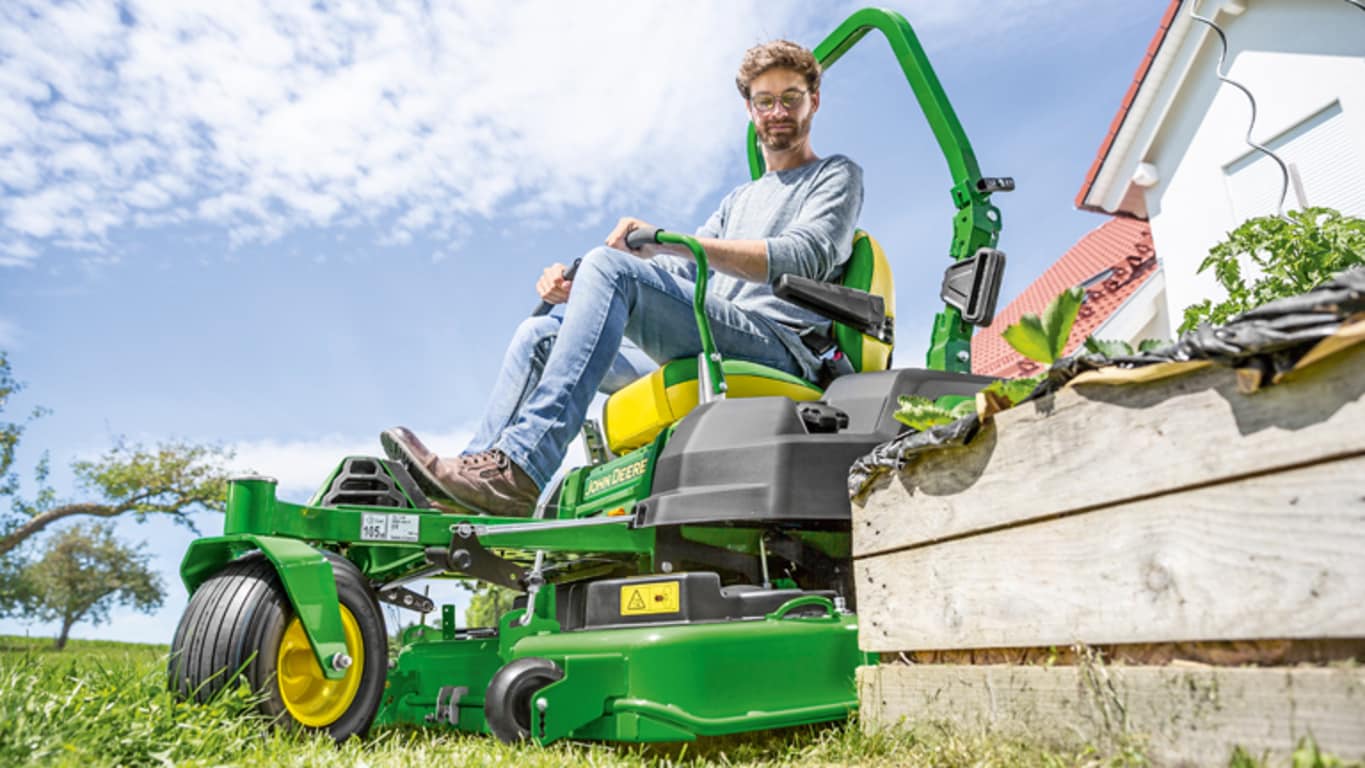

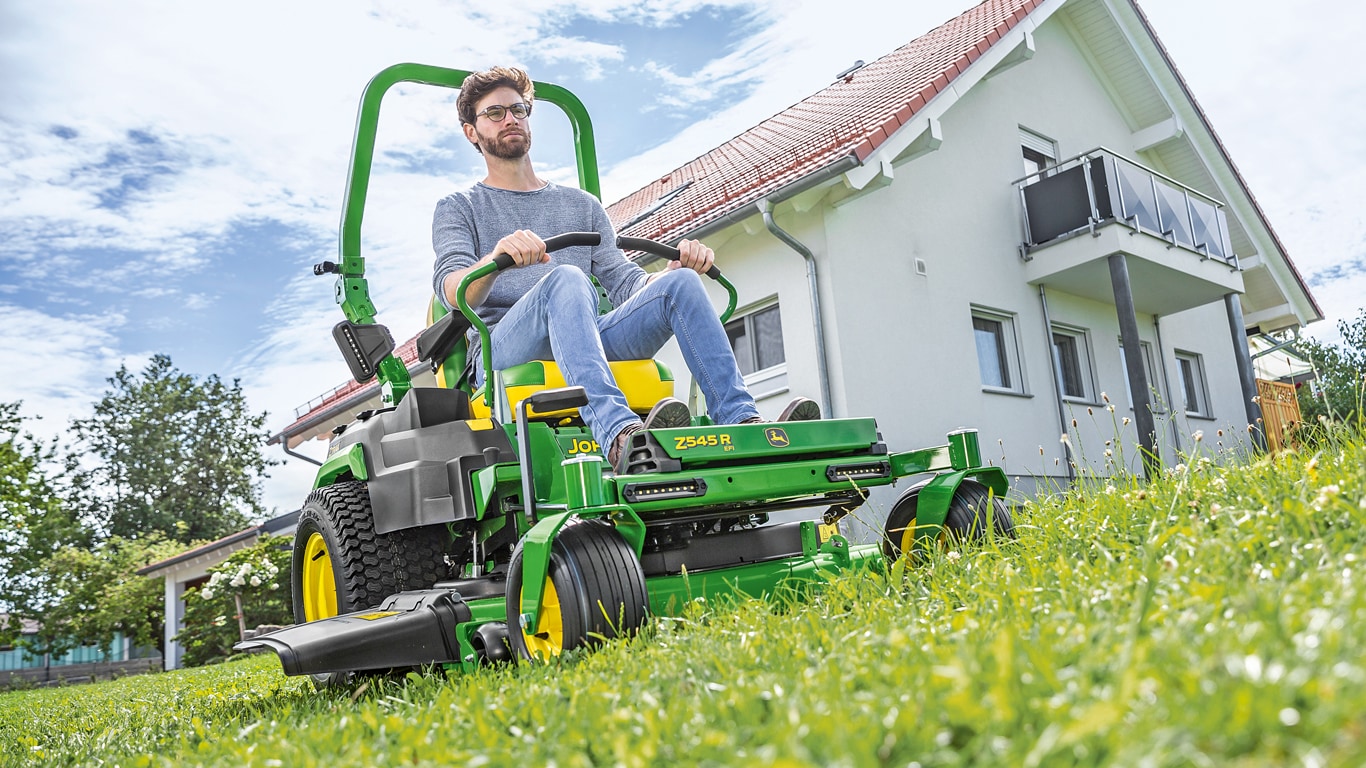

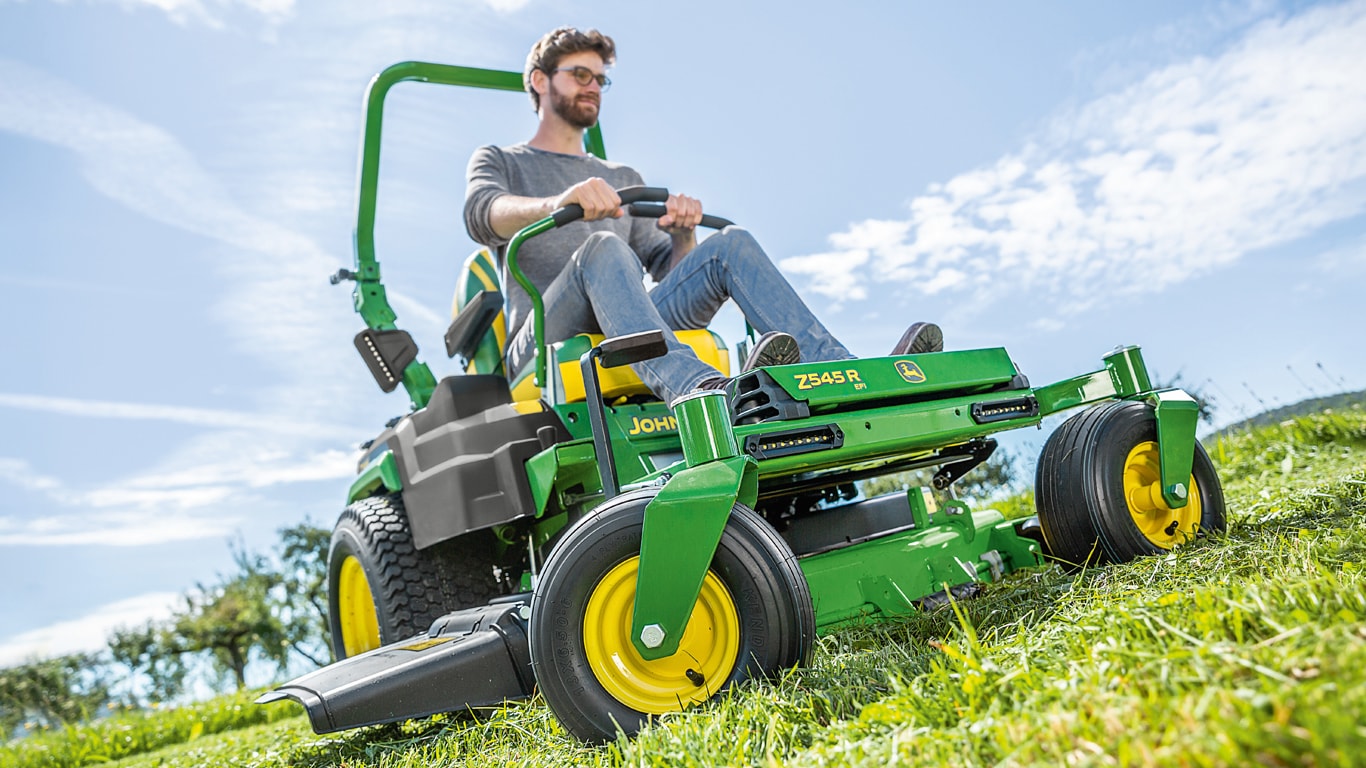

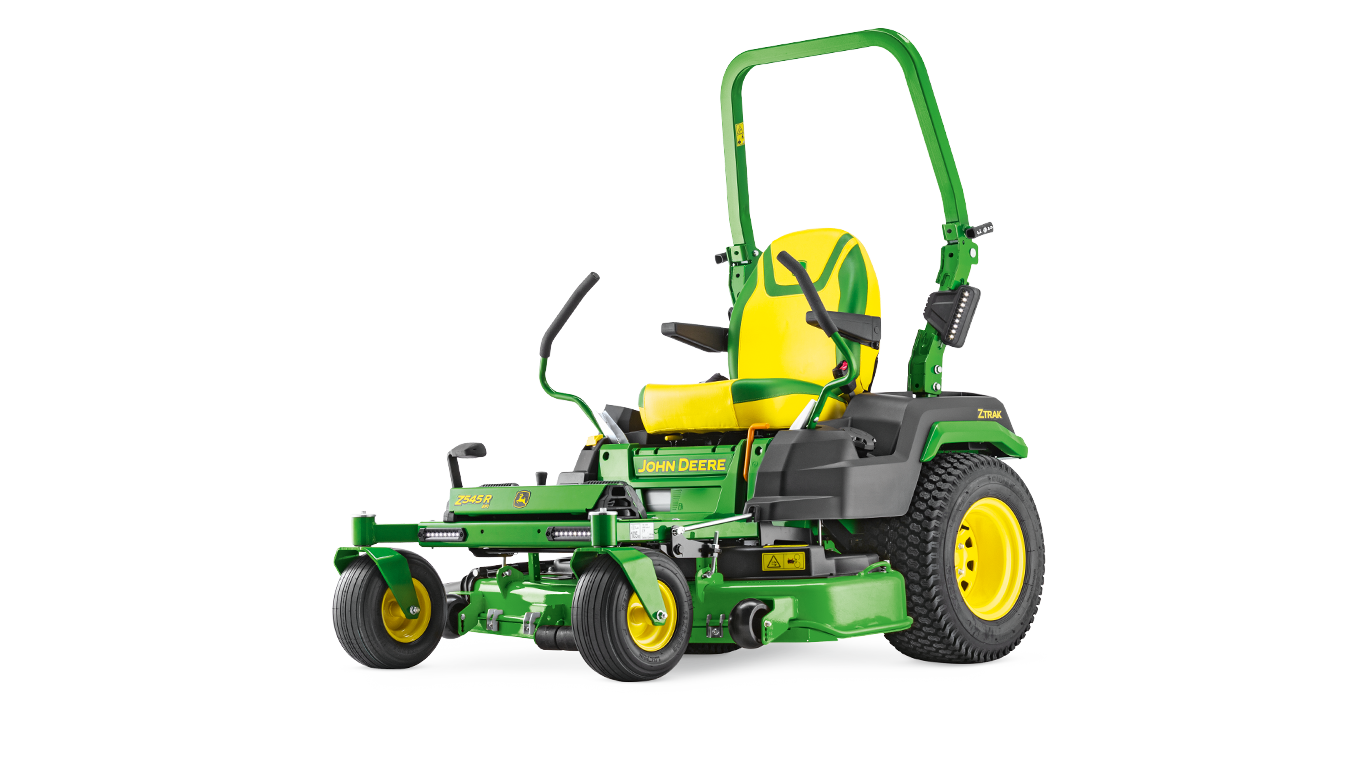

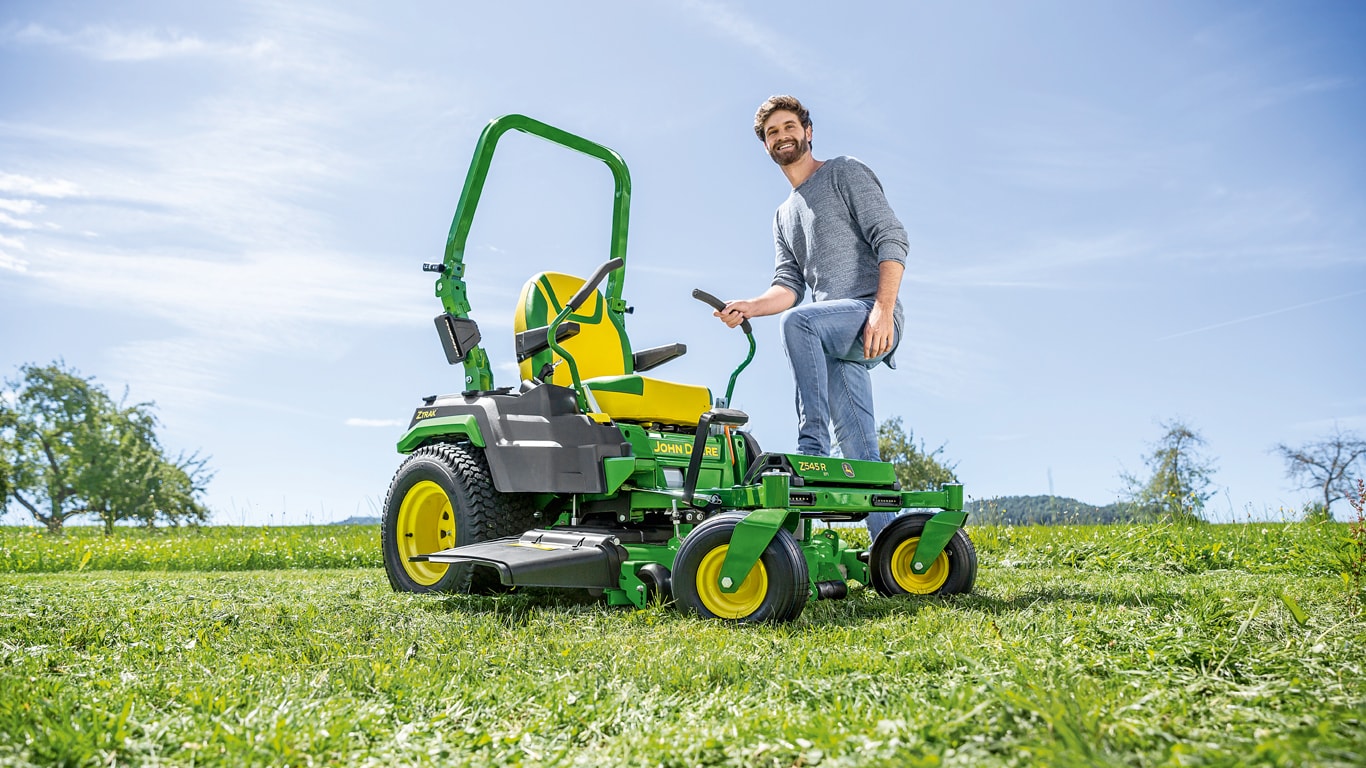

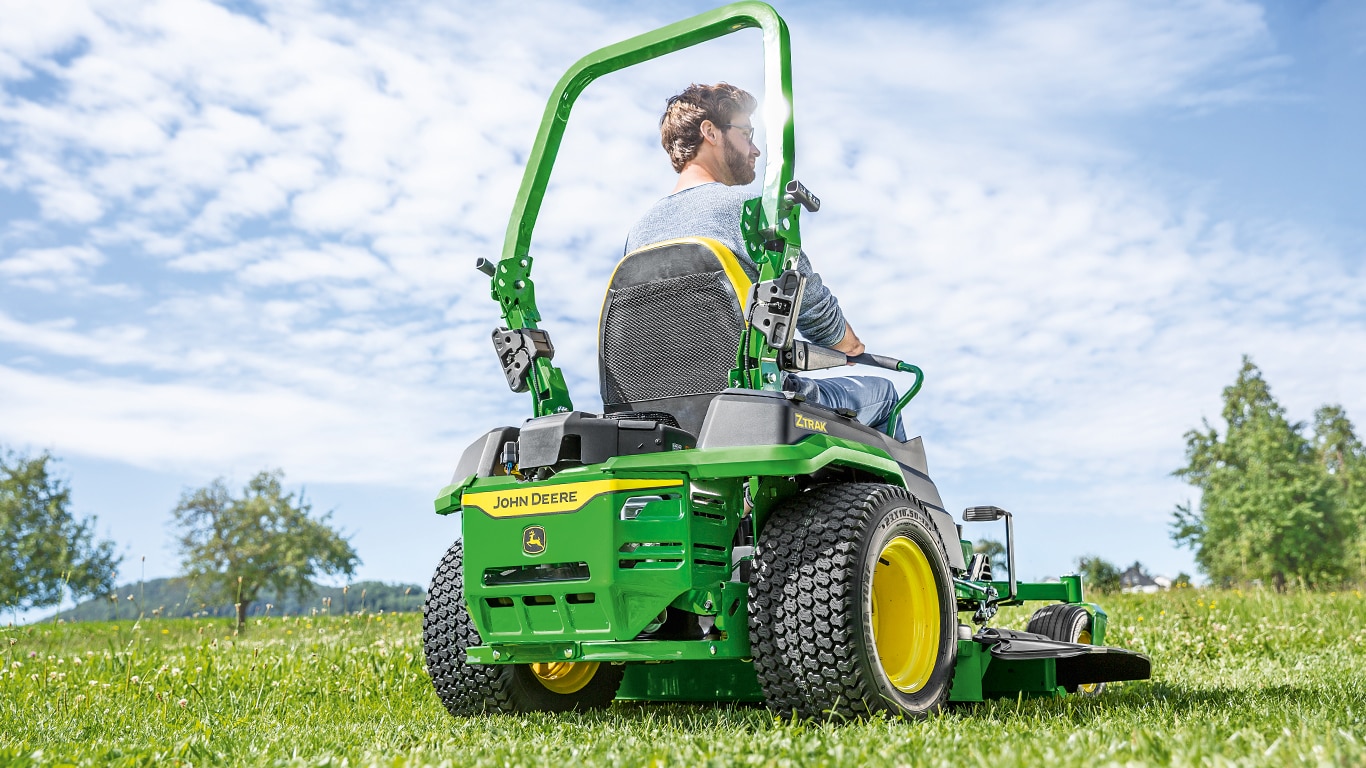

Z545R Zero Turn-maaier
De Z545R is de grootste maaier voor de particuliere markt en staat voor krachtig vermogen en prestaties. Het dek van 122 cm (48") heeft een grote capaciteit waardoor grotere volumes gras op een efficiëntere manier kunnen worden verwerkt. De maaier heeft een tweecilindermotor die een vermogen van 15,3 kW levert met een elektronische brandstofinjectie (EFI) en een elektronische versnellingstechnologie om gemakkelijk en efficiënt te maaien. Het dek kan heel eenvoudig worden uitgebreid met optionele kits voor mulchen en verzamelen. De basis van een stevig en robuust frame zorgt de Z545 voor een comfortabele en soepele bediening. Het zitcomfort van deze grasmaaier is hoog, er is voldoende beenruimte en er is voldoende ruimte om spullen op te bergen.
Hoofdkenmerken
Alles uitklappen
Alles inklappen

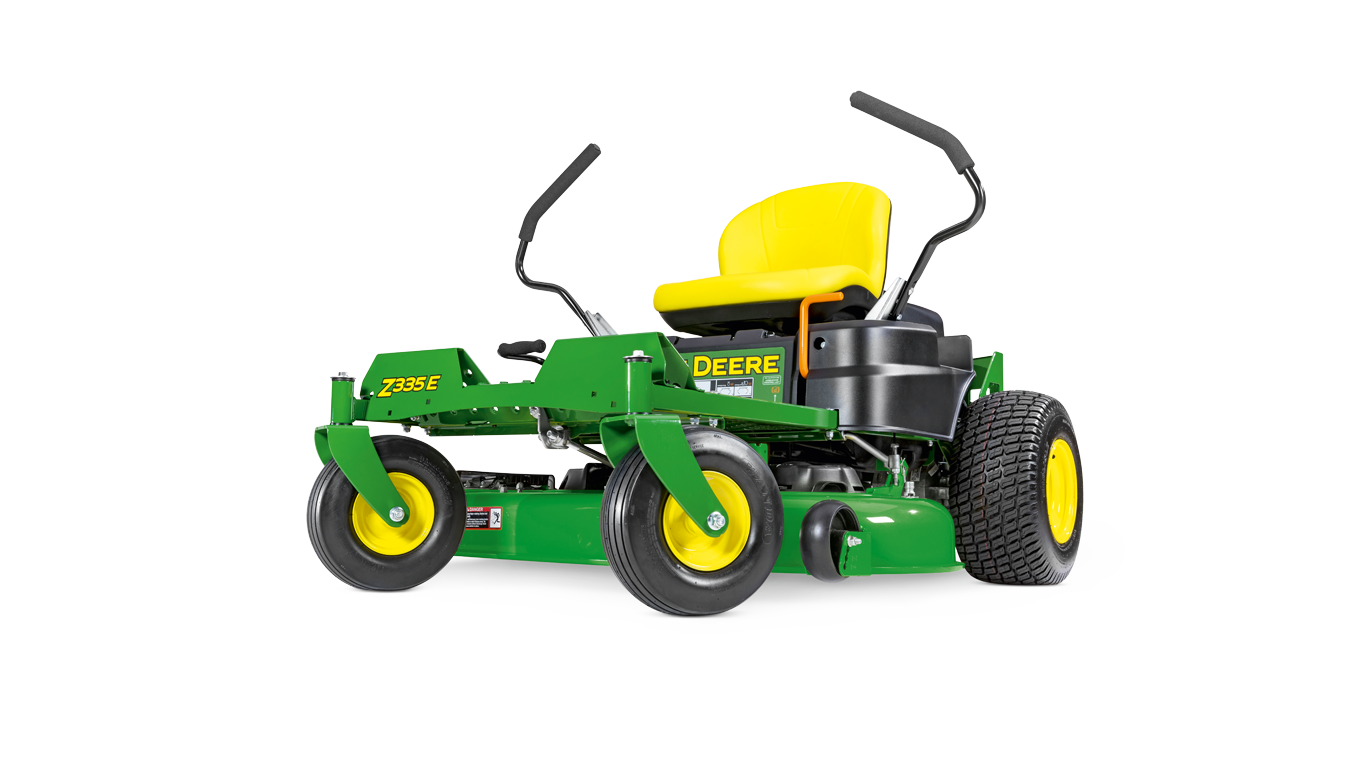

Ztrak™ Z335E afgebeeld
Ztrak Z525E afgebeeld
Soepele V-twin-motor
Motorolie aftappen zonder gereedschap
Bestuurdersplatform
Bedieningselementen met kleurcodes
Verstelbare stoel (Z525E afgebeeld)
Verstelbare stoel (Z540R afgebeeld)
Stoel met veerophanging
Bekerhouder
Opbergkastje
Opklapbaar voetplatform
Verstelbare motion control hendels (Z525E shown)
Schokdemper voor motion control hendels
Cut-height pin doubles as tool for tracking adjustment (arrow)
Bedieningsspaneel (Z525E shown)
Parkeerrem (Z525E shown)
Maaidek hef/maaihoogte verstellen (Z525E shown)
Mower deck lift pedal
De voetensteun wordt eenvoudig verwijderd om bij de maaier te kunnen (Z335E afgebeeld)
De bout en handgreep voor het verwijderen van de voetensteun (Z335E afgebeeld)
V-twin-motor
Vervangbaar olie- en brandstoffilter
Accel Deep-maaidek
Opklapbaar deksel voor eenvoudige toegang tot de asholte
Power Flow-ventilator
Bevestigingspunten
122 cm Edge™ Xtra maaidek
122 cm Edge™ Xtra maaidek
152-cm maaidek met een hoge capaciteit
Spoelpoort maaier
Spoelpoort maaier met slangconnector
Werktuig voor mulchen
Achteraanzicht van de 230 L (6,5 bu) Power Flow afgebeeld op de Z525E
Zijaanzicht van de 230 L (6,5 bu) Power Flow afgebeeld op de Z525E
Power Flow-ventilator
Ontwerp bevat een heavy-duty gevormd en gelast stalen frame
Ztrak™ Z335E afgebeeld
Ztrak Z525E afgebeeld
Ztrak maaiers zijn ontworpen rond een heavy-duty gevormd en gelast stalen frame voor kracht en betrouwbaarheid.
Grote rolwielen voor en grote aandrijvingswielen achter bezorgen de bestuurder verscheidene voordelen:
-
Soepeler rijgedrag
-
Betere prestaties op hellingen
-
Meer comfort voor de bediener op ongelijkmatige ondergrond.
-
Betere tractie
Het bedieningsplatform is ruim en overzichtelijk voor maximaal comfort en de bedieningselementen zijn gemakkelijk te bedienen:
- Gemakkelijk om op de maaier en van de maaier te stappen.
- Genoeg beenruimte voor comfortabele bediening
- Verstelbare motion control hendels voor hoogte en positie die de bestuurder comfort geven terwijl hij ze bedient
- Bedieningselementen zijn voorzien van kleurcodes en zijn logisch geplaatst
De soepele en betrouwbare motor is een V-twin-ontwerp
Soepele V-twin-motor
Een 16,1 kW bij 3350 tpm V-twin motor levert voldoende vermogen en koppel voor zware omstandigheden voor mulchen, maaien en opvangen:
- De inhoud van 726 cc biedt een uitstekende prestatie.
- Luchtgekoelde V-twin-motor voor een soepele, stille aandrijving.
- Tot de kwalitatieve kenmerken behoren gietijzeren cilindervoeringen, kopkleppen, volledige smering onder druk, een vervangbaar oliefilter en een tweetraps luchtfilter.
- De startmotor met magneetklep staat garant voor eenvoudige starts, ook in koude weersomstandigheden.
- Het V-twin-design biedt een uitstekend vermogen en uitstekende prestaties, eenvoudige starts en een soepele bediening.
- Bescherming van de motor achterin beveiligt de motor en zorgt voor extra kracht en volledigheid.
- Een 340-accustartamperage met hoge capaciteit zorgt voor betrouwbare starts.
- Aparte bedieningen voor het motortoerental en de choke zorgt voor snelle starts en soepele opwarmingen.
Motorolie aftappen zonder gereedschap
Olie aftappen zonder gereedschap zorgt voor gemakkelijke toegang voor olieverversing.
Vliegwieldynamo
Een vliegwieldynamo zorgt voor voldoende capaciteit om de accu snel te kunnen opladen en om de elektrische uitrusting, zoals de verlichting of een veldspuit, van spanning te voorzien:
-
Capaciteit 15 A
- Zodanig geregeld dat de accu volledig opgeladen blijft zonder risico voor overbelasting
Het bestuurdersplatform is ontworpen voor comfort en gemak
Bestuurdersplatform
Bedieningselementen met kleurcodes
Het besturingsplatform is ontworpen met het oog op comfort voor de bestuurder en gebruiksgemak van de bedieningselementen:
-
Optimaal zicht naar voren en naar de snijkanten van het dek maakt bediening gemakkelijk en comfortabel voor de bestuurder
-
De bedieningselementen zijn van een kleurcodering voorzien voor eenvoudige herkenning.
-
Instellen dubbele hendels voor comfort voor de bestuurder.
-
Schokdempers maken besturingsfuncties vochtig voor soepelere besturing.
Comfortabele stoel
Verstelbare stoel (Z525E afgebeeld)
Verstelbare stoel (Z540R afgebeeld)
Comfortable seats with two suspension springs and no-tools, fore-aft adjustment, that can be used by the operator while seated:
- Z525E – Medium-back, 38.1-cm (15-in.) seat with adjustable armrests; fore-aft adjustment of 7.6 cm (3 in.)
- Z540R – High-back, 50.8-cm (20-in.) seat with adjustable armrests; fore-aft adjustment of 11.4 cm (4.5 in.)
Zitting
Stoel met veerophanging
Twee stalen veren onder de stoel werken als schokdemper voor een soepelere rit als er over ongelijkmatig gebied wordt gereden.
Bekerhouder en opbergvak
Bekerhouder
Opbergkastje
Een bekerhouder en een opbergkastje bieden de bestuurder nog meer comfort.
Opklapbaar voetplatform
Opklapbaar voetplatform
De commerciële stalen voetsteun is opklapbaar om gemakkelijke toegang te geven voor onderhoud aan het maaierdek:
-
Gemakkelijk om gras te verwijderen van de bovenkant van de maaier
-
Biedt gemakkelijke toegang tot de aandrijving van de maaier
De instrumenten en bedieningselementen zijn handig en eenvoudig te gebruiken.
Motion control hendels
Verstelbare motion control hendels (Z525E shown)
Schokdemper voor motion control hendels
De motion control hendels kunnen versteld worden in drie verschillende hoogtes en vijftien verschillende voor/achter instellingen:
-
Meer comfort voor de bestuurder
-
Verstelbaar voor meest nauwkeurige bediening van de machine
- 18 positions are available
Een standaard schokdemper voor de motion control hendels maakt het besturen van ZTrak™ maaiers gemakkelijk en comfortabel:
-
De schokdemper regelt de beweging van bedieningshendels voor soepelere bediening.
-
De bestuurder kan de machine soepeler en nauwkeuriger bedienen.
Instelling spoorbreedte
Cut-height pin doubles as tool for tracking adjustment (arrow)
Het instellen van de spoorbreedte vanaf de stoel is snel en gemakkelijk. De pen voor maaihoogte werkt ook als handig gereedschap om de motion control hendels te verstellen:
-
De mof op de pen voor maaihoogte kan gebruikt worden door de bestuurder bij het instellen van de spoorbreedte.
Bedieningsspaneel
Bedieningsspaneel (Z525E shown)
Het bedieningspaneel voor de bestuurder is op een handige plaats aangebracht en gemakkelijk te gebruiken.
De volgende bedieningselementen zijn opgenomen:
- Urenteller
- Contactschakelaar
-
Bediening aftakas (PTO)
- Engine speed control
-
Gasklepregelaar
Parkeerrem
Parkeerrem (Z525E shown)
De parkeerrem is op een handige plaats aangebracht:
-
Grote hendel is gemakkelijk te gebruiken.
-
De parkeerrem houdt de machine in de parkeerstand.
-
De parkeerrem moet ingeschakeld zijn (in de bovenste stand) om de motor te starten.
-
Als de motor gestart is, moet de parkeerrem uitgeschakeld worden voordat de motion control hendels bediend worden.
Maaidek hef/maaihoogte verstellen
Maaidek hef/maaihoogte verstellen (Z525E shown)
Mower deck lift pedal
De Z540R bevat een hefpedaal voor de voet in combinatie met de hendel voor de hand om het gemakkelijker te maken het maaidek op te tillen. Het hefpedaal voor de voet zorgt ook voor een handige manier om het maaidek tijdelijk over een obstakel te tillen terwijl er gemaaid wordt.
- De maaihoogte van het maaidek kan ingesteld worden van 25 mm tot 102 mm (1 in. tot 4 in.) in stappen van 6,35 mm (0,25 in.) voor uitstekende maaikwaliteit en -prestaties:
-
Een ingebouwd geheugen zorgt ervoor dat de bestuurder gemakkelijk terug kan keren naar de gewenste maaihoogte nadat het dek is opgetild.
-
Foot pedal provides easy lifting of the deck.
Bij het ontwerp is rekening gehouden met onderhoudsvriendelijkheid.
De voetensteun wordt eenvoudig verwijderd om bij de maaier te kunnen (Z335E afgebeeld)
De bout en handgreep voor het verwijderen van de voetensteun (Z335E afgebeeld)
Het gebied van de voetensteun scharniert en kan eenvoudig worden opgetild voor onderhoudswerkzaamheden aan het maaidek:
- Er hoeft slechts één bout te worden verwijderd en dit kan eenvoudig met behulp van de pen voor de hefhoogte worden gedaan.
-
Gemakkelijk om gras te verwijderen van de bovenkant van de maaier
-
Biedt gemakkelijke toegang tot de maaier
V-twin-motor
Vervangbaar olie- en brandstoffilter
De motoren zijn gemakkelijk te onderhouden, zoals verversen van olie, vervangen van het oliefilter en onderhoud aan het luchtfilter.
Accel Deep-maaidek
Opklapbaar deksel voor eenvoudige toegang tot de asholte
Accel Deep-maaidekken hebben diverse functies waardoor ze eenvoudig te onderhouden zijn:
- Het design met een vlakke bovenkant minimaliseert het aantal plaatsen waar afval zich kan ophopen.
- Veerbelaste opklapbare riembescherming zorgt ervoor dat het afval eenvoudig te verwijderen is.
- Alle maaidekken hebben een voorziening voor een standaard ratelmoersleutel van 9,5 mm (3/8 inch) die kan worden gebruikt voor het verlagen van de riemspanning bij het verwijderen van de aandrijfriem.
Power Flow-ventilator
De Power Flow™-ventilator die wordt gebruikt op maaidekken van 122 cm (48 inch) is gemonteerd op een stevige zwaaiarm die gemakkelijke installatie en schoonmaak mogelijk maakt.
Bevestigingspunten
Er is voorzien in bevestigingspunten voor gemak en veiligheid bij het trailen van de machine.
Het Edge™ Cutting systeem met een maaidek van 122 cm (48 in.)
122 cm Edge™ Xtra maaidek
Het maaidek van 122 cm (48 in.) met hoge capaciteit heeft een diepdek ontwerp om grotere hoeveelheden gras te verwerken. Het is gestampt uit zwaar gauge staal en heeft meer duurzaamheidsfuncties om om te gaan met uitdagende maaiomstandigheden.
122 cm Edge™ Xtra maaidek
152-cm maaidek met een hoge capaciteit
Het maaidek van 122 cm (48 in.) met hoge capaciteit is gestampt uit zwaar 9-gauge staal van 3,8 mm (0,0150 in.) om het aantal lasnaden te minimaliseren en te zorgen voor een gladde onderkant voor minder ophoping van materiaal:
- Diepdek ontwerp van 14 cm (5,5 in.) zorgt voor uitstekende luchtstroom zodat materiaal snel en efficiënt kan worden verwerkt.
- Een bredere en hogere uitworpopening zorgt voor een gelijkmatige verspreiding voor een afgewerkt uiterlijk in alle omstandigheden.
- Een duurzame plastic deflector verspreidt het afgeknipte gras gelijkmatig over het gazon, is vastgemaakt met scharnieren en kan opgetild worden om de benodigde opslagruimte te verkleinen.
- Koudgesmeede spindels van 2.54 cm (1 in.) zijn hittebehandeld voor kracht en worden ondersteund door kogellagers.
- Het voorblad is boven het snijvlak geplaatst om gelijkmatig maaien van hoog gras mogelijk te maken.
- De overlap tussen de bladen om het gras goed te kunnen maaien, is 40 mm (1,6 in. ), ruim 20 mm (0,8 in.) meer dan bij veel traditionele deks.
Spoelpoort maaier
Spoelpoort maaier met slangconnector
Een spoelpoort is aanwezig om het reinigen van de onderzijde van het dek makkelijker te maken.
- Een slangconnector kan lokaal gekocht worden om op de spoelpoort aan te sluiten.
Werktuig voor mulchen
Een optioneel werktuig voor mulch maken is beschikbaar voor de Z225:
• Dit is een hoogwaardig werktuig voor mulchen dat een mulch-plug en speciale mulchbladen bevat.
• Speciale mulchbladen kunnen ook gebruikt worden bij uitwerp aan de zijkant van gras, hoewel over het algemeen de maaikwaliteit iets kan verminderen.
Achteraanzicht van de 230 L (6,5 bu) Power Flow afgebeeld op de Z525E
Zijaanzicht van de 230 L (6,5 bu) Power Flow afgebeeld op de Z525E
Er is een bescherming voor de motorkap achter leverbaar als speciale uitrusting.
- De maaier van 107 cm (42 in.) is ontworpen om een opzakker achteraan van 230 L (6,5 bu) te vullen met gebruik van de standaard maaierbladen.
- Standaard- of mulchbladen kunnen gebruikt worden met het Power Flow verzamelsysteem.
Power Flow-ventilator
De Power Flow ventilator™ is gemonteerd op een stevige zwaaiarm die gemakkelijke installatie en schoonmaak mogelijk maakt.
Specificaties
| Aanbevolen maaioppervlakte | meer dan 8.000 m² | |||
|---|---|---|---|---|
| Maaibreedte | 122 cm - hoge capaciteit 48 in |
|||
| Motorvermogen | 16,1 KW 3.350 tpm |
|||
| Snelheid | Maximaal 14,5 km/u |
