Ze zeggen dat er voor elke taak een maaier bestaat. Wij durven te stellen dat de TerrainCut-frontmaaier van de 1500-serie praktisch elke taak aankan die u voor hem hebt. De krachtige dieselmotoren en de 7-Iron PRO-maaidekken maken deze nieuwe serie tot de meest capabele frontmaaiers die we ooit hebben gemaakt en leveren ongeëvenaarde prestaties. 7-Iron PRO-maaidek met zijuitworp of FASTBACK-maaidek met achteruitworp.
Motorkap open voor toegang tot de motor
Vloeistofgekoelde 3-cilinder dieselmotor
De TerrainCut™-frontmaaiers uit de 1500-serie worden aangedreven door vloeistofgekoelde 3-cilinder dieselmotoren.
Deze motoren hebben lage uitstootniveau's, lagere geluidsniveau's en uitstekende brandstofbesparing.
Motorlijn voor 1570, 1575, 1580 en 1585
| Motorspecificaties | 1550 |
1570 |
1575 |
1580 |
1585 |
| Motorvermogen (kW), bruto SAE J1995 | 25 pk (18,4) | 30,9 pk (22,7) | 30,9 pk (22,7) | 38,2 pk (28,1) | 38,2 pk (28,1) |
| Nominaal motortoerental | 3000 | 3000 | 3000 | 3000 | 3000 |
| Cilinders | 3 | 3 | 3 | 3 | 3 |
| Slagvolume, cu in. (l) | 77 (1,27) | 81 (1,3) | 81 (1,3) | 100,2 (1,64) | 100,2 (1,64) |
De belangrijkste motorkenmerken zijn:
Achteraan geplaatste radiateurs (1550, 1570, 1580)
Achteraan geplaatste radiateurs en airco-condensor (1575, 1585)
Achteraan geplaatste radiateurs en airco-condensor (1575, 1585) zijn vastgemaakt met scharnieren en kunnen eenvoudig gescheiden worden voor grondige reiniging om prestaties en productiviteit te optimaliseren.
Doordat de radiateur achter is aangebracht, heeft de gebruiker geen last van geluid en is de machine gemakkelijk te onderhouden:
Brandstoftank
Brandstofmeter (afgebeeld op 1585 model)
Functies van de brandstoftank zijn:
Sinds 1998 heeft het John Deere 7-Iron™ maaidek commerciële kwaliteit, prestaties en duurzaamheid laten zien. De 7-Iron PRO en FASTBACK™ maaidekken leveren nog betere prestaties in nog diversere omstandigheden.

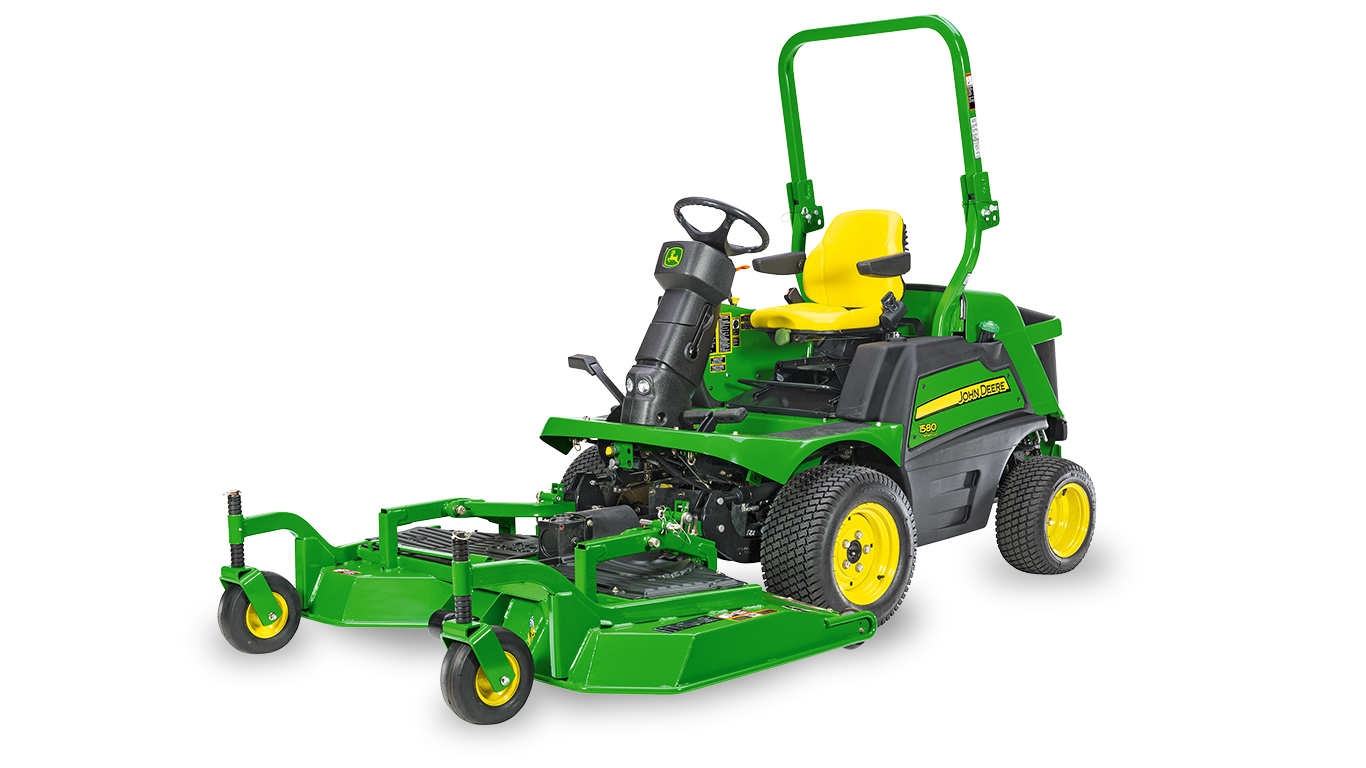

1580 frontmaaier

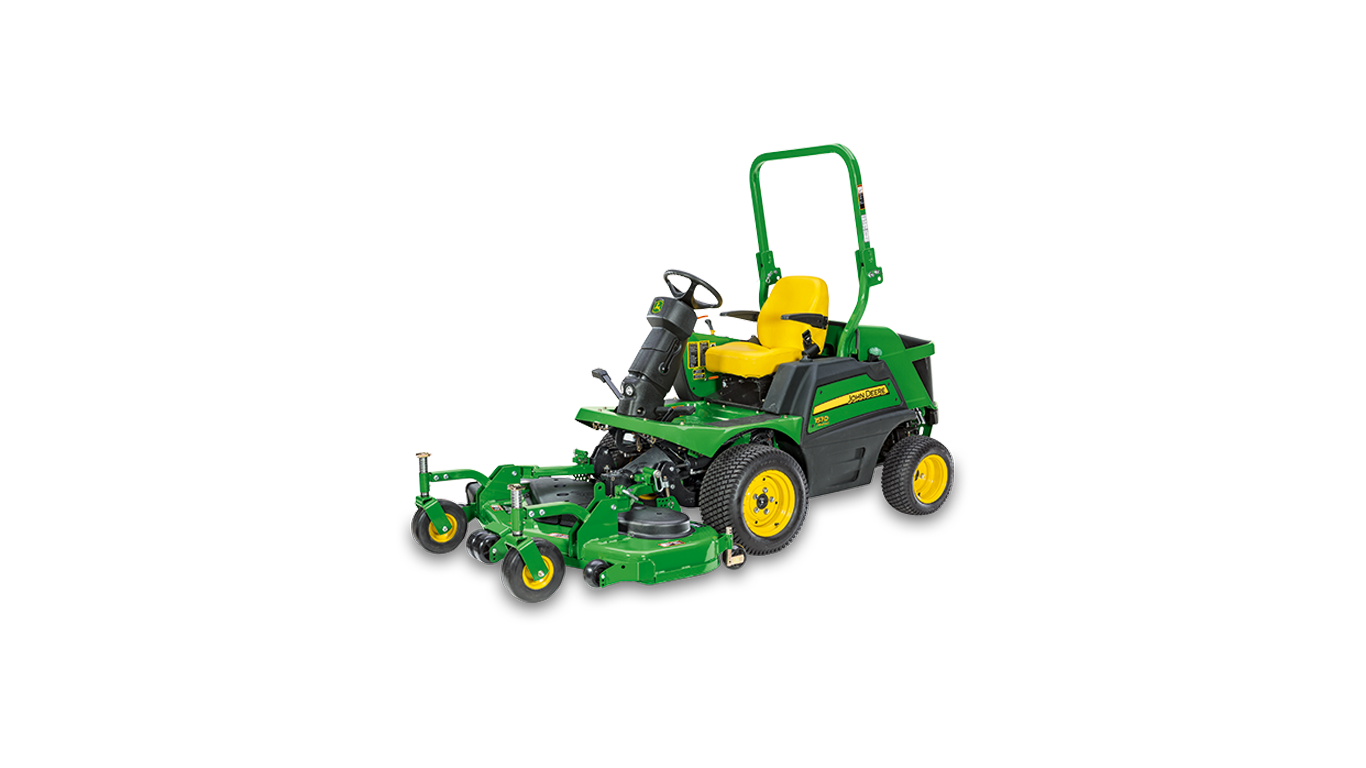

1585 frontmaaier
Compatibel met TerrainCut commerciële maaier
Maaidek |
1550 |
1570 |
1575 |
1580 |
1585 |
7-Iron™ PRO |
X |
X |
X* |
X* |
X* |
Fastback™ |
X |
X |
X |
X |
X |
7-Iron PRO |
X |
X |
X |
X |
X |
Fastback van 183 cm (72 in.) Maaidek met uitworp aan de achterzijde |
X |
X |
X |
X |
X |
| 7-Iron V Flex maaidek met uitworp aan de zijkant van 183 cm (72 in.) (Opmerking: niet beschikbaar in Regio 2) |
X |
X |
X |
X |
Achtergewichten (R66949) zijn vereist op basis van de machineconfiguratie. De TCB10303 bevestigingsbeugel voor achtergewichten moet ook besteld worden.
* Offset van maaidek voor trimmen. De spoorbreedte van het voertuig is 5,1 cm (2 in.) breder aan de uitworpzijde van het maaidek. Hierdoor zou het mogelijk kunnen zijn dat de band over ongemaaid gras rijdt aan de uitworpzijde van het dek.
OPMERKING: Deze maaidekken kunnen niet gemonteerd worden op frontmaaiers uit de F900-serie of F1145-frontmaaiers.
Maaidek met RFS-functie
Ronddraaien voor onderhoud (RFS) zorgt voor toegang voor reinigen en onderhoud van de maaidekken:
De draaien voor onderhoud-positie verkort ook de lengte van de machine voor slepen.
Certificering
TerrainCut-frontmaaier voldoen aan ANSI B71.4 veiligheidscertificaat en ISO 5395.
7-Iron PRO maaidek van 60 in.
7-Iron PRO maaidek van 60 in.
Kenmerken:
De maaier is ontworpen om uitstekende maaikwaliteit te leveren bij hogere rijsnelheden:
Het unieke stopsysteem zorgt ervoor dat gras rechtop staat voordat het wordt gemaaid. Dit leidt tot een uniforme lengte en voorkomen:
Fastback-maaidek van 62 in.
De Fastback-maaier van 157 cm (62 in.) met uitworp aan de achterzijde is ideaal voor:
Belangrijke functies van het maaidek van 157 cm (62 in) met uitworp aan de achterzijde zijn:
Dubbele anti-scalpeerwielen zorgen voor betere duurzaamheid.
Eenvoudig hef- en vergrendelsysteem voor onderhoud.
De standaard semi-pneumatische steunwielen zullen niet lek raken.
7-Iron PRO maaidek met uitworp aan de zijkant van 72 in.
Kenmerken:
De maaier is ontworpen om uitstekende maaikwaliteit te leveren bij hogere rijsnelheden:
Het unieke stopsysteem zorgt ervoor dat gras rechtop staat voordat het wordt gemaaid. Dit leidt tot een uniforme lengte en voorkomen:
Fastback-maaidek van 72 in.
Het maaidek van 183 cm (72 in.) met uitworp aan de achterzijde is ideaal voor:
Belangrijke functies van het maaidek van 183 cm (72 in) met uitworp aan de achterzijde zijn:
Dubbele anti-scalpeerwielen zorgen voor betere duurzaamheid.
Eenvoudig hef- en vergrendelsysteem voor onderhoud.
De standaard semi-pneumatische steunwielen zullen niet lek raken.
(OPMERKING: niet beschikbaar voor Regio 2.)
7-Iron V-Flex maaidek van 72 in.
Het 7-Iron V-Flex-maaidek van 183 cm (72 in.) is geschikt voor mensen die een cirkelmaaier vereisen die de golvingen en hellingen kan volgen in moeilijke of ongelijke omstandigheden:
Het V-Flex-dek is gemaakt van 7-gauge staal van 0,179 in. (4,6 mm):
Het dek heeft een gepatenteerd verticaal riemaandrijfsysteem, waardoor het dek 20 graden boven en onder het midden gekoppeld kan worden. Dit ontwerp zorgt er ook voor dat riemen schoon blijven en voorkomt dat de riem uitrekt en draait.
|
7-Iron PRO |
Fastback van 157 cm (62 in.) |
7-Iron PRO |
Fastback |
7-Iron V Flex met uitworp aan de zijkant van 183 cm (72 in.) |
Meter (dikte) |
7 gauge, |
7 gauge, 4,6 mm |
7 gauge, 4,6 mm |
7 gauge, 4,6 mm |
7 gauge, 4,6 mm (0,179 in.) |
Maaihoogte |
2,5 tot 15,2 cm |
2,5 tot 15,2 cm |
2,5 tot 15,2 cm |
2,5 tot 15,2 cm (1 tot 6 in.) |
2,5 tot 15,2 cm (1 tot 6 in.) |
Type zwenkwiel |
Semi-pneumatisch |
Semi-pneumatisch | Semi-pneumatisch |
Semi-pneumatisch |
Pneumatisch |
Steunwielen |
Ja voor en achter |
Ja voor en achter |
Ja voor en achter |
Ja voor en achter |
Ja voor en achter |
Dek-oscillatie ten opzichte van grondplaat |
+/- 15 graden |
+/- 15 graden |
+/- 15 graden |
+/- 15 graden |
+/- 15 graden |
Zijdelingse kanteling van het dek |
+/- 8 graden |
+/- 8 graden |
+/- 8 graden |
+/- 8 graden |
+/- 8 graden |
Dek in de fabriek gemonteerd |
Nee |
Nee |
Nee |
Nee |
Nee |
De tijd die vereist is voor een persoon om het dek te monteren of verwijderen (zonder gereedschap) |
10 min |
10 min |
10 min |
10 min |
10 min |
Tijd om de maaihoogte te wijzigen |
3 min zonder gereedschap |
3 min zonder gereedschap |
3 min zonder gereedschap |
3 min zonder gereedschap |
3 min zonder gereedschap |
Type riem |
Kevlar®-riem |
Kevlar-riem |
Kevlar-riem |
Kevlar-riem |
Kevlar-riem |
Type riemafscherming |
Kunststof |
Kunststof |
Kunststof |
Kunststof |
Kunststof |
Vereiste tijd om de riemafdekking te monteren of verwijderen |
2 min of korter |
2 min of korter |
2 min of korter |
2 min of korter |
2 min of korter |
Mestype |
Hoog heffen |
Middelhoog heffen |
Hoog heffen |
Middelhoog heffen |
Middelhoog heffen |
Kantelsnelheid mes |
18.000 fpm (5486 m/min) |
16.000 fpm (4877 m/min) |
18.000 fpm (5486 m/min) |
16.000 fpm (4877 m/min) |
16.000 fpm (4877 m/min) |
| Kantelsnelheid mes (R2) | 14.200 fpm (4,3 km/min) | 14.200 fpm (4,3 km/min) | 14.200 fpm (4,3 km/min) | 14.200 fpm (4,3 km/min) | N.v.t. |
Assen |
3 |
3 |
3 |
3 |
3 |
Dek zijdelings nivelleren wanneer deze is opgetild |
Ja |
Ja |
Ja |
Ja |
Ja |
Uitwerp |
Zijkanten |
Achter |
Zijkanten |
Achter |
Zijkanten |
Maaibreedte |
60 in. |
62 in. |
72 in. |
72 in. |
72 in. (183 cm) |
Totale breedte (koker naar beneden) |
74 in. |
64 in. |
86 in. |
74 in. |
74 in. (188 cm) |
Gewicht |
--- |
--- |
--- |
--- |
--- |
Asaandrijving aftakas frontmaaier
De onafhankelijke aftakas drijft een maaidek, draaiende veger of tweetraps sneeuwblazer aan:
Banden
Standaard aandrijfbanden
Standaardstuurband: 18x8,5-10 (4WD)
Standaard aandrijfbanden 26x12-12, 6 PR aandrijfbanden (1580, 1585)
Standaardstuurband: 20x10.00-10, 6 PR stuurbanden (1580, 1585)
Typische mulchset afgebeeld
Er zijn sets beschikbaar om de -Iron™ PRO maaidekken met uitworp aan de zijkant van 152 cm (60 in.) en 183 cm (72 in.) om te zetten naar mulchdekken voor gebruik met gras en bladeren.
De mulchsets bevatten mulchbladen, schoepen, eindafdekkingen en bevestigingsmateriaal.
Er zijn ook gelijkwaardige mulchsets verkrijgbaar voor de Fastback-dekken van 62 in. en 72 in.
| Maaidek | BTC10669 | Mulchkit voor 60'' maaidek met zijuitworp |
| Maaidek | BTC10670 | Mulchkit voor 72'' maaidek met zijuitworp |
| Maaidek | BTC10545 | Mulchkit voor 62'' maaidek met achteruitworp |
| Maaidek | DMB210099 | Mulchkit voor 72'' maaidek met achteruitworp |
De 1570 frontmaaier maait lang gras

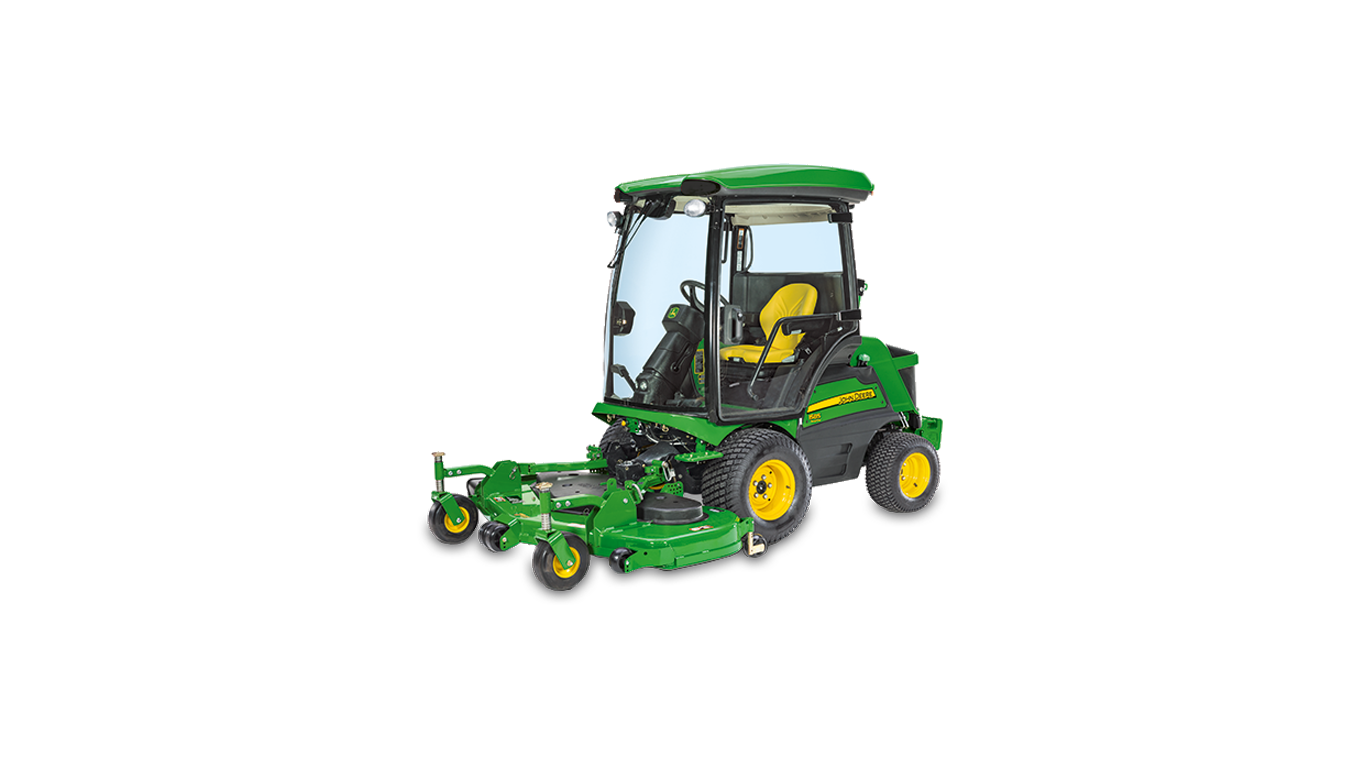

De 1575 frontmaaier
Wendbaarheid:
Bedieningselementen voor gebruiker (1570 afgebeeld)
Hoofdrem/voetpedalen voor de rijrichting
Hydrostatische stuurbekrachtiging biedt de volgende voordelen:
De stuurconsole biedt het volgende:
Transmissieregelaars, range hendel en on-demand vierwielaandrijving (4WD) hendel (1585 afgebeeld)
Bedieningen waaronder hendels voor dubbele spoel hydraulische hulpset (1585 afgebeeld)
Console-informatie/waarschuwingslichten omvatten het volgende:

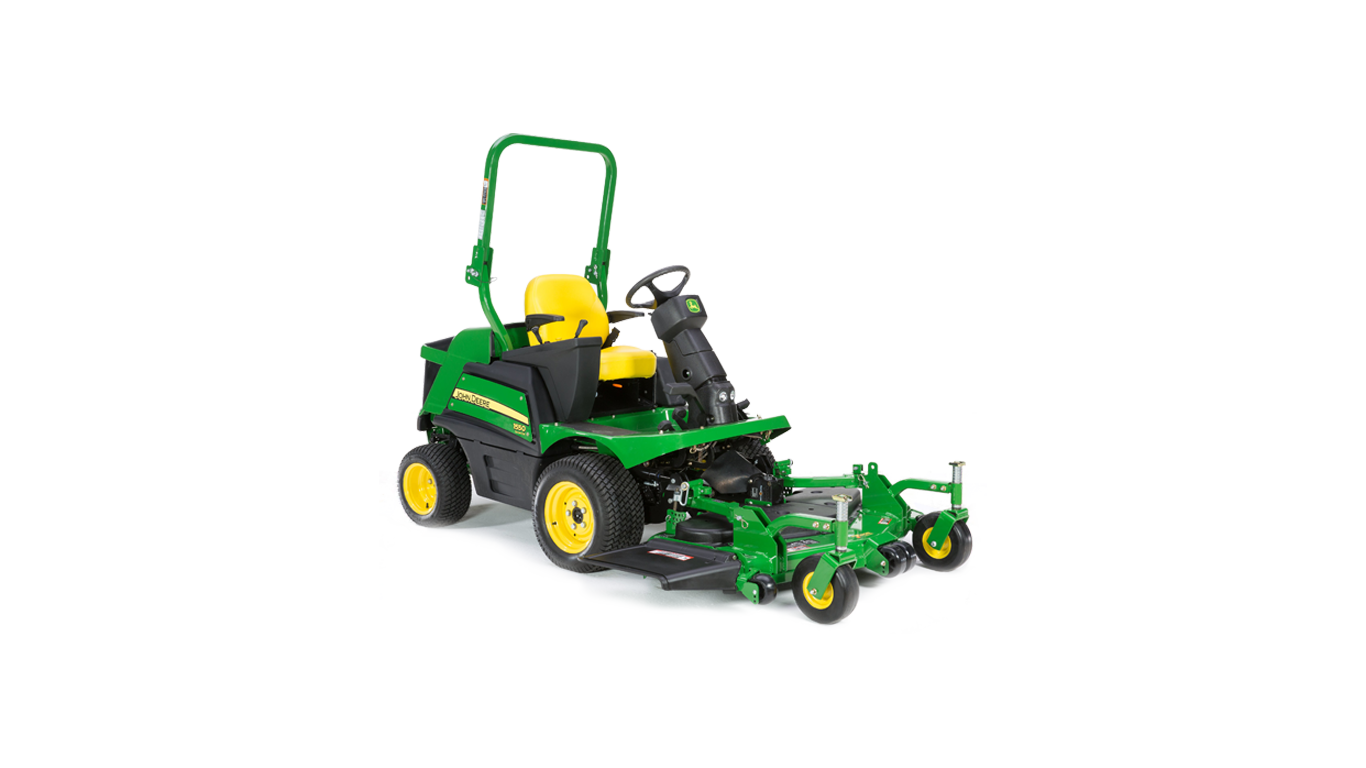

1550 frontmaaier
Bediening twee voetpedalen:
Hoofdrem (parkeerrem):
Aparte draairemmen en differentieelslot
Aparte draairemmen
Differentieelslot:
Hendel voor vierwielaandrijving (1570 afgebeeld)
Regelhendel voor het heffen van het dek
Bedieningshendel vierwielaandrijving (4WD) (standaard op 1550, 1570, 1575, 1580 en1585)
D bedieningshendel 4WD:
Elektronische cruise-control (optioneel):
De regelhendel voor heffen is handig binnen handbereik van de bestuurder geplaatst.
1585 afgebeeld met bedieningshendels voor dubbele spoel hydraulische hulpset
De transmissieversnellingshendel met twee snelheden is standaard op de 1580 en 1585.

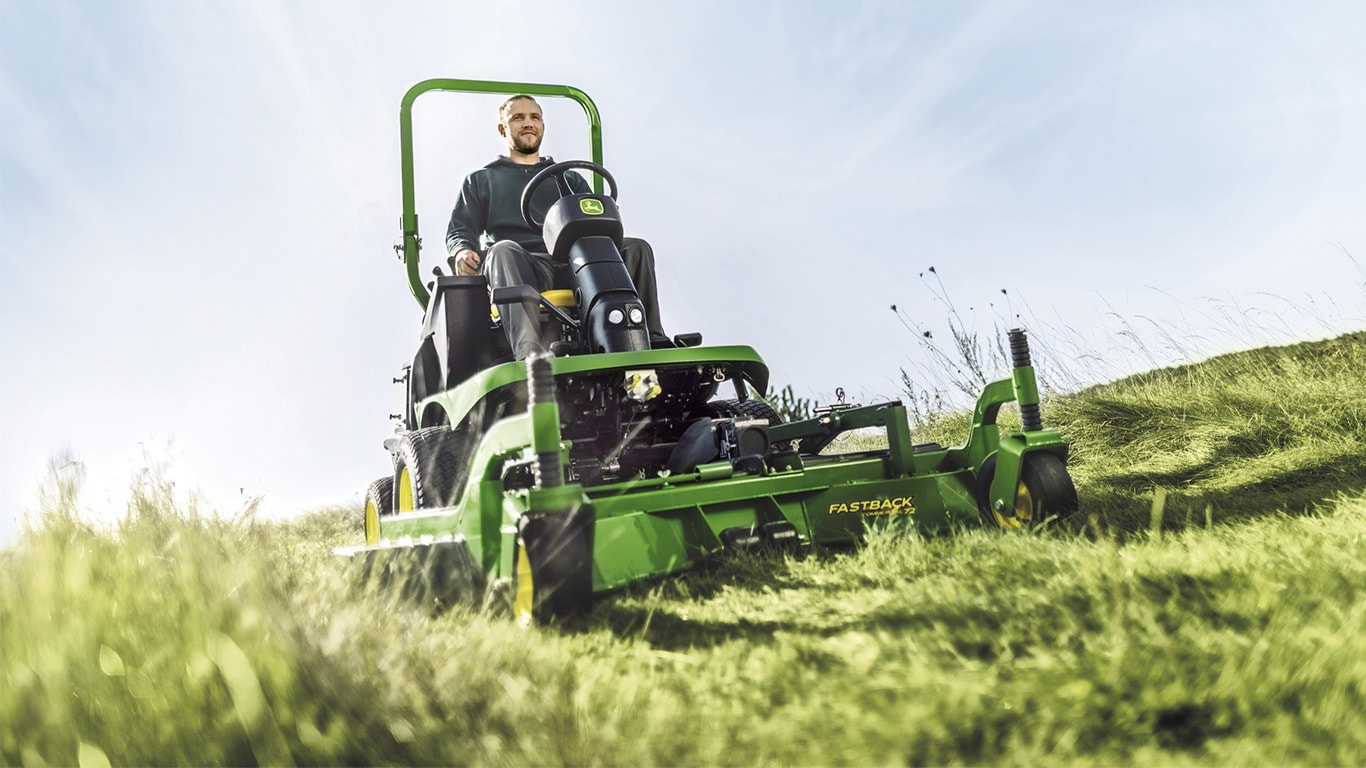

1550 maaien van lang gras
1550 maaien van lang gras
TerrainCut™ frontmaaiers hebben een aanwezigheidssysteem voor de bestuurder.
Om de motor te starten moet aan de volgende voorwaarden zijn voldaan:
Bovendien worden de draaiende motor en werkende PTO automatisch uitgeschakeld als de bestuurder de stoel verlaat. Om de motor te laten draaien, moet de bestuurder de PTO uitschakelen en de parkeerrem bedienen voordat hij de machine verlaat.
Stuurkolom met drie delen
De stuurkolom met drie delen zorgt voor het volgende:
Kantelbare stuurkolom (1550 afgebeeld)
De stuurkolomverstelling zorgt ervoor dat de bestuurder de comfortabelste positie aan kan nemen:
Natte schijfremmen/differentieelslot
Natte schijfremmen behoren tot de standaarduitrusting:
Het differentieelslot behoort ook tot de standaarduitrusting:
12V-aansluiting
De 12V-aansluiting kan gebruikt worden om veelgebruikte tools zoals radio's en mobiele telefoons op te laden.
De aansluiting is handig vooraan onder de stoel geplaatst.
Koprolbestendige structuur (ROPS)
TerrainCut-frontmaaiers voldoen aan ANSI B71.4 2004 veiligheidscertificaat en ISO 5395.
Koprolbestendige structuur (ROPS) voldoet aan de 1928.51-norm van de U.S. Occupational Safety and Health Administration (OSHA) voor koprolbestendigheid en ISO 2.
John Deere weet dat bestuurderscomfort de productiviteit verhoogt en heeft daarom de TerrainCut™-frontmaaiers ontworpen om het de bestuurder zo comfortabel mogelijk te maken.
Bestuurderscomfort verhoogt productiviteit. De TerrainCut-frontmaaiers met open bestuurdersplatform kunnen uitgerust worden met verschillende stoelopties die functies en aanpassingen hebben om het bijna elke bestuurder comfortabel te maken.
Deluxe-comfortstoel
Deluxe-comfortstoel (niet beschikbaar voor Regio 2)
Comfort-stoel met instelbare vering
De comfort-stoel met instelbare vering in uitgerust met het volgende:
Andere comfortfuncties omvatten:
Luchtgeveerde stoel
De luchtgeveerde stoel beperkt trillingen bij bediening van de frontmaaier. De stoel is eenvoudig in te stellen om te voldoen aan de individuele behoeften van de bestuurder en biedt volledig pneumatische lage-frequentievering.
De stoel biedt goede ontlasting van rugpijn met brede, ergonomische kussens en instelbare hoek van de rugleuning, armleuningen en lendensteun.
Luchtgeveerde instelhendel
Luchtgeveerde lendensteunverstelling
Eigenschappen van de luchtgeveerde stoel zijn:
De belangrijkste voordelen voor de bestuurder zijn:
Groot afgeschermd gebied van de motorkap
Kapvergrendeling
De motorkop omvat een groot afgeschermd gebied:
De kapvergrendeling houd de motorkap op zijn plaats, waardoor deze optimaal wordt afgedicht:
De motorkap opent naar achter
Ingebouwde toegankelijkheid voor onderhoud
Ingebouwde toegankelijkheid voor onderhoud zorgt ervoor dat dagelijks onderhoud wordt uitgevoerd om de machine optimaal te laten presteren.
De motorkap opent naar achter, waardoor het volgende zichtbaar wordt:
Indien nodig kan de motorkap volledig verwijderd worden. De stoel kan naar voren gekanteld worden voor toegang tot het luchtfilter, de zekeringen, de motoroliepeilstok en de voorkant van de motor.
Vrijgaveknop condensor
De condensor is naar achter gekanteld om reinigen mogelijk te maken
Er zijn eenvoudig te draaien knoppen om de airco-condensor (alleen 1575 en 1585) en brandstof- en hydraulische oliefilters vrij te geven zodat ze naar achter gekanteld kunnen worden voor grondige reiniging ertussen en van de koelradiator van de motor.
Verwijderbaar voetplatform
Het paneel op het voetplatform kan verwijderd worden voor toegang tot de transas, PTO-as en de meeste koppelingen.
Eenvoudig te lezen sticker voor dagelijks onderhoud aan de onderkant van het paneel van het voetplatform:
Paneel op het voetplatform verwijderd
Verwijderen van het voetplatform zorgt voor eenvoudige toegang tot de aandrijfas die het maaidek, de sneeuwblazer en de rolbezem aandrijft:
De hydraulische slangen hebben O-ring-afdichtingen (ORS):
Rotate For Service™ (RFS) functie afgebeeld
RFS-vergrendeling
De RFS-functie zorgt voor toegang voor reinigen en onderhoud van de maaidekken:
1550 TerrainCut™-frontmaaier
1570 frontmaaier met dek opgetild
De geïntegreerde sleepfuncties zorgen voor gemak:
Maaidek afgebeeld in RFS-positie
Sterk, stalen buizenframe
Het revolutionaire gelaste, sterke, stalen buizenframe biedt duurzaamheid en zorgt ervoor dat belangrijke onderdelen onder de machine geplaatst kunnen worden:
De duurzaamheidseigenschappen van het frame zijn:
Kanzaki 30-cc versnellingsbak
A Kanzaki® 30-cc versnellingsbak wordt gebruikt voor betrouwbare bediening.
Levensduureigenschappen zijn:
Kanzaki is een handelsmerk van Kanzaki Kokyukoki Manufacturing Company.
Mechanische achterwielaandrijvingsas
De mechanische achterwielaandrijvingsas is beschikbaar als standaarduitrusting (1550, 1570, 1575, 1580, 1585):
Dubbelluchtbanden
23x8,5-12 Dubbelluchtbanden zijn beschikbaar voor verbeterde stabiliteit op heuvels, flotatie en minder bodemverdichting.
Daarnaast kunnen er enkele aandrijfbanden in de smalle of brede positie geplaatst worden om alle maaiomstandigheden aan te kunnen.
OPMERKING: Deze banden zijn alleen beschikbaar voor de 1550- en 1570-modellen.
1550 frontmaaier met maaidek van 183 cm (72 in.)
De achterzijde volgt het spoor bij maaidekken van 183 cm (72 in.). De gestuurde wielen (achterzijde) blijven binnen het het pad van het maaidek, wat wendbaarheid mogelijk maakt zonder dat de achterkant van de machine in contact komt met maaiobstakels.
Wendbaarheid:
- Draaicirkel: 33 cm (13 in.)
- Ongemaaide cirkel: 71 cm (28 in.) met een PRO-maaidek van 183 cm (72 in.)
- Dekspeling voor verbeterde trimmogelijkheid
| Maaidekmaten | 60, 62, 72 inch (153, 158, 183 cm) |
|||
|---|---|---|---|---|
| Vermogen | 24,2 pk* (17,8 kW) |
|||
| Brandstofopties | Diesel, Hydrostatic 4WD |
* Informatie over motorvermogen en koppel wordt door de motorfabrikant geleverd en mag alleen worden gebruikt voor vergelijkingsdoeleinden. Het daadwerkelijke motorvermogen en koppel zijn lager. Raadpleeg de website van de motorfabrikant voor meer informatie.
Productkenmerken zijn gebaseerd op gepubliceerde informatie ten tijde van publicatie. Productkenmerken kunnen zonder aankondiging worden gewijzigd. Neem contact op met uw lokale John Deere-dealer voor meer informatie.
