Betere dorsprestaties onder zware omstandigheden: Het unieke dorssysteem met meerdere trommels, waarbij de gewassen boven de achterste slaglijst doorstromen, zorgt voor een gelijkmatige gewasstroom zonder scherpe bochten of abrupte veranderingen van richting. Hierdoor wordt een uitstekende graan- en strokwaliteit gegarandeerd en is er minder vermogen vereist.
De Tangential Plus Separator met 800 mm is één van de grootste op de markt en biedt meer afscheiding. En voor het dorsseizoen van 2019 hebben we de Tangential Plus onderste dorskorf ontworpen met 10% meer prestaties.
De echte prestaties van de T-serie beginnen bij het opvoerkanaal.
Dit heeft dezelfde breedte als de rest van het gewaskanaal (1,67 m op modellen met 6 schudders), zodat er nergens in de maaidorser plaatsen zijn waar de gewasstroom wordt beperkt. Dat levert een gelijkmatige gewasstroom op voor uitstekend dors- en afscheidingsprestaties. Dit is een van de geheimen van de uitstekende verwerkingscapaciteit van de T-serie.
Het opvoerkanaal verhoogt de snelheid van het gewas tot 3,6 m/s voordat het de dorstrommel bereikt. Het uiteinde van het opvoerkanaal creëert een dunne, dichte gewaslaag vlakbij de dorskorf, zonder dode ruimte. Dat zorgt dat het gewas direct in de dorskorf belandt en zo efficiënter wordt gedorst.
De krachtige mechanische omkeerinrichting met een vermogen van 80 pk verwijdert alle verstoppingen binnen een paar seconden, direct vanuit de cabine. En de slipkoppeling van de voorzetstukaandrijving heeft nu een nominaal koppel van 900 Nm voor extra bescherming onder moeilijke omstandigheden.
De grote dorstrommel van 660 mm heeft 10 slaglijsten en een zeer lange dorskorf van 124°. Dit betekent dat op elk moment 4 slaglijsten contact maken met de dorskorf. Het gewas stroomt vanaf het opvoerkanaal als een dunne, goed gevormde mat de dorstrommel binnen. De slaglijsten persen het gewas samen met een wrijvende beweging, wat is bedoeld om graanschade te verminderen en stro te behouden.
De T-serie heeft een van de grootste reinigingsoppervlakken op de markt. Dit brengt enorme voordelen met zich mee, zowel qua capaciteit en graankwaliteit als in de vorm van verminderde gevoeligheid voor hellingen.
De T-serie heeft een enorm reinigingsoppervlak voor een compacte machine, dankzij het innovatieve, lichtgewicht ontwerp. De uitgebreide toepassing van hoogwaardig vliegtuigaluminium vermindert het gewicht zonder afbreuk te doen aan de structurele starheid van de zeefconstructie. Hierdoor hebben de modellen met 5 schudders een totaal zeefoppervlak van 5,20 m² en die met 6 schudders 6,30 m² gemeten conform ISO-norm 6689: 1997.
De 6 versterkte transportvijzels zorgen voor een gelijkmatige gewasstroom op hellingen en hebben geen last van vochtige of plakkerige gewassen. Samen met de grote luchtstroom van 740 m3 per minuut uit de ventilator en het enorme zeefoppervlak, maakt dit traditionele hellingcompensatiefuncties overbodig.
Afgezien van het enorme oppervlak van de reinigingszeefeenheid is van belang dat de retour wordt teruggevoerd naar de cilinder en door een vijzel over de gehele breedte wordt verdeeld. De hoeveelheid materiaal wordt weergegeven in de cabine en kan ook worden gecontroleerd via een inspectieklep vlak buiten de cabinedeur.
6.3 m2
ENORM REINI-GINGSOPPERVLAK
740 m3/min
GROOT LUCHTVOLUME
41 cm
GEVENTILEERDE TRAPPEN
TerrainMaster™ is standaard op elke maaidorser van de T-serie en kan hellingen tot 7% aan zonder prestatieverlies. Een belangrijk onderdeel van het systeem wordt gevormd door de transportvijzels die het graan naar de reinigingszeefeenheid leiden. Deze zijn hellingsonafhankelijk en zorgen dat het graan zelfs op steile hellingen gelijkmatig over de bovenzeef wordt verdeeld. Het grote oppervlak van de reinigingszeefeenheid en de verdelers op de zeef zijn een ander belangrijk kenmerk en voorkomen dat graan zich aan één kant van de machine ophoopt, wat ten koste zou gaan van de prestaties.
De in de fabriek gemonteerde set voor dwarshellingen zorgt voor een hellingscompensatie van 14% voor het reinigingssysteem. Een reeks hoge verdelerpunten op de bovenzeef zorgt ervoor dat het graan niet naar één kant glijdt wanneer het over en door de zeef stroomt. Rubberen flappen aan weerszijden van de verdelerpunten werken als de flippers van een flipperkast. Ze vegen het graan constant omhoog om ophoping te voorkomen en de reinigingszeefeenheid gelijkmatig te vull.
Het Hillmaster™-systeem maakt gebruik van hydrauliek om de hele maaidorser waterpas te zetten op hellingen tot 15%. Hierdoor kunnen dezelfde prestaties worden geleverd als wanneer de maaidorser op een vlak veld aan het oogsten is. Door het gewicht van de maaidorser gelijkmatig te verdelen, voorkomt Hillmaster™ overbelasting van de wielen aan de lage kant van de helling, waardoor maximale grip wordt gegarandeerd, zelfs op een onstabiele of natte bodem. Een set voor dwarshellingen voegt nog eens 7% toe aan de totale hellingscompensatie, waardoor deze uitkomt op 22%.
Er is een keuze aan opties voor residu-management met uitstekende hakselprestaties en gelijkmatige spreiding voor elke agrarische toepassing.
Het hakselen van stro vereist veel energie. Een hakselaar kan net zoveel energie vergen als de motor van een middelgrote auto. Daarom levert het ontwerp met lage frictie van de hakselaar op de T-serie een belangrijke bijdrage aan het laag houden van het brandstofverbruik.
De hakselaar werkt met een toerental van 3.400 t/min, wat een zeer hoge uitwerpsnelheid van het gehakselde materiaal op levert. In combinatie met de lage positie van de hakselaar zorgt dit voor een brede verspreiding van het residu en geringere gevoeligheid voor zijwind. Dat maakt het gebruik van aanvullende, meer vermogen verslindende spreidings-systemen overbodig.
2
OPTIES VOOR RESIDU
108
MESSEN MET EXTRA FIJNE SNEDE
10.6 m
MAXIMALE SPREIDING VAN RESIDU
De T-serie is voorzien van krachtige besturingssystemen die de bedrijfsefficiëntie verhogen en het oogsten vereenvoudigen. De AutoTrac™ stuurautomaat met StarFire™-ontvanger van de volgende generatie biedt een nieuwe mate van nauwkeurigheid. Automatisch lossen met machine-synchronisatie vereenvoudigt de oogslogistiek drastisch. Plus een goed uitgeruste en ruime cabine met intuïtieve bedieningselementen die garant staan voor uitstekende resultaten.
T. STRESSVRIJ OOGSTEN
3.36 m3
RUIMTE
37 liter
KOELKAST
71 dB(A)
STIL INTERIEUR
Duidelijke pictogramgestuurde menu's, programmeerbare sneltoetsen en automatiseringstools maken de bediening en configuratie eenvoudig.
Duidelijke menu's en een balk met snelkoppelingen maken de navigatie eenvoudig. Met Quick Line kunt u bijvoorbeeld met één druk op de knop een AB-lijn vastleggen. U kunt ook eenvoudig onderdelen slepen en neerzetten om uw eigen display-schermen te maken en deze opslaan voor toekomstig gebruik. Er zijn ook vooringestelde waarden, of uw kunt uw eigen instellingen opslaan voor gebruik op een andere akker.
U kunt maximaal 4 externe camera's bestellen, waaronder één op de lospijp voor lossen zonder morsen, en één op de achteras om het aanhaken van de aanhangwagen met het maaibord te vergemakkelijken.
Alle belangrijke bedieningselementen zitten in de hydraulische bedieningshendel, waaronder die voor de losvijzel, het heffen en zakken van het opvoerkanaal, de bediening van de maaibord-haspel en AutoTrac™-activering.
De T-serie is voorzien van een aantal handige automatiseringstools om er voor te zorgen dat de oogstkwaliteit de hele dag consequent hoog blijft.
Helpt met het optimaliseren van de maaidorserconfiguratie. De bestuurder volgt gewoon het interactieve menu met aanbevelingen voor instellingen op basis van de oogstprioriteiten (verlies, graankwaliteit - gebroken korrels en hoeveelheid vuil, strokwaliteit). Er worden zelfs externe aanpassingen van de maaidorser voorgesteld. Het doel is de maaidorser te laten weten wat de gewenste output is: in termen van verliespercentage, graan- en strokwaliteit en zuiverheid van de graantank.
Met dit systeem voor automatische toerentalregeling kunt u uw maaidorser dicht bij zijn topcapaciteit of verlieslimiet laten werken door automatisch de snelheid van de maaidorser aan te passen om de gewenste outputs die door AutoMaintain zijn ingesteld, te maximaliseren. Het systeem kijkt naar meerdere kalibratiepunten bij verschillende toerentallen en doorvoorniveaus binnen het gebruikelijke werkbereik. Dit vergroot de gevoeligheid voor verschillende omstandigheden aanzienlijk en staat garant voor een nauwkeurige regeling.
NOG MEER PRODUCTIEVE TIJD

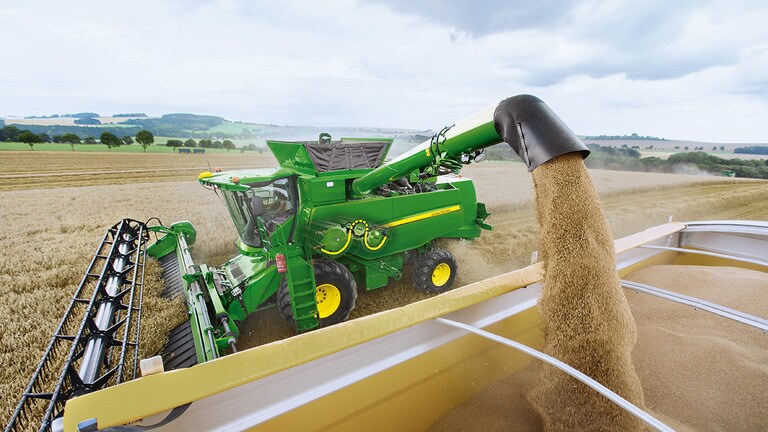

Dankzij de combinatie van een enorme graantank van 11.000 l en een lossnelheid van 125 l/s kunt u zich concentreren op het oogsten. Binnen 90 seconden lost u 11 ton graan.
Het graanverwerkingssysteem is voorzien van een versterkte riemaandrijving dat zowel bij gewassen met een hoge opbrengst als onder natte omstandigheden uitstekend werkt. De afdekplaat voor de dwarsvijzel in de graantank kan zonder gereedschap worden afgesteld, zodat ook de lossnelheid snel kan worden aangepast voor verschillende gewassen en omstandigheden.
Het elektronische motormanagementsysteem zorgt voor een powerboost tot 25 kW (34 pk) bij het lossen, zodat u de prestaties en veldefficiëntie kunt maximaliseren.
De vijzel met grote diameter vermindert het contact van graan op staal. Dat betekent minder gebroken korrels en een betere prijs bij de graanhandel.
11,000 liter
GRAANTANK
34 pk
EXTRA LOSVERMOGEN
125 l/s
LOSSEN
| Motortype | John Deere PowerTech™ PSS-motor | |||
|---|---|---|---|---|
| Nominaal vermogen | 292 kW 392 hp |
|||
| Inhoud brandstoftank | 800 L 211,3 gal. |
|||
| Kanaalbreedte | 167 cm 65,7 in. |
|||
| Diameter dorscilinder | 66 cm 26 in. |
|||
| Rotorlengte | ||||
| Rotordiameter | ||||
| Oppervlak dorskorf | 1,35 m2 14,5 sq ft |
|||
| Scheidingsoppervlak | 4 m2 43,05 sq ft |
|||
| Afmetingen graantank | 9.000 L 255 bu 11.000 L 312 bu |
|||
| Pieklossnelheid | 88 L/s 2,5 bu/sec Optioneel: 125 L/s 3,55 bu/sec |
| Motortype | John Deere PowerTech PSS-motor | |||
|---|---|---|---|---|
| Emissieniveau | Fase V | |||
| Nominaal toerental | 2200 rpm | |||
| Nominaal vermogen | 292 kW 392 hp |
|||
| Maximum power | ||||
| Vermogenstoename bij nominaal motortoerental | 25 kW 34 hp |
|||
| Inhoud brandstoftank | 800 L 211,3 gal. |
|||
| Motorserie |
| Aandrijving | Vast | |||
|---|---|---|---|---|
| Toevoerketting, sleuventype | Ketting in zware uitvoering | |||
| Breedte | ||||
| Lengte | 1,85 m 6,07 ft |
|||
| Stenenopvangbak | Reverser 59 kW 79 hp Standaard |
| Diameter afscheidertrommel | 80 cm 31,5 in. |
|||
|---|---|---|---|---|
| Snelheid afscheidertrommel | 380/760 rpm | |||
| Snelheidsbereik dorscilinder | Dorstrommelaandrijving met één toerentalbereik: 450 - 990 rpm Dorstrommelaandrijving met twee toerentalbereiken: 220 - 490 en 450 - 990 rpm |
|||
| Type dorsmechanisme | ||||
| Rotorlengte | -- | |||
| Rotordiameter | ||||
| Toerentalbereik rotor | ||||
| Oppervlak dorskorf | 1,35 m2 14,5 sq ft |
|||
| Scheidingsoppervlak | 4 m2 43,05 sq ft |
|||
| Oppervlak uitwerprooster | ||||
| Opervlak voordoorskorf | ||||
| Trommelbreedte | ||||
| Trommeldiameter | ||||
| Bereik trommelsnelheid |
| Voorste kafscheider | Dyna-Flo™ Plus-transportvijzel met verstelbare kortstrozeef, zeef | |||
|---|---|---|---|---|
| Verlengstuk voorste kafscheider | ||||
| Voorreinigend | ||||
| Kafscheider | 3,06 m2 32,9 sq ft |
|||
| Zeef | 2,64 m2 28,4 sq ft |
|||
| Toerental van reinigingsventilator | Gelijkmatige snelheid: 550 - 1350 rpm Langzame snelheid: 300 - 600 rpm |
| Afmetingen graantank | 9.000 L 255 bu 11.000 L 312 bu |
|||
|---|---|---|---|---|
| Lengte losvijzel | 5,2 m 17 ft 5,6 m 18,5 ft Uit-/inklappen 6,5 m 21,5 ft 7,2 m 23,5 ft Alleen voor regio 4: 8,7 m 28,5 ft |
|||
| Pieklossnelheid | 88 L/s 2,5 bu/sec Optioneel: 125 L/s 3,55 bu/sec |
| Land | Duitsland |
|---|
| Datum dat de informatie verzameld is | 1-augustus-2018 |
|---|
