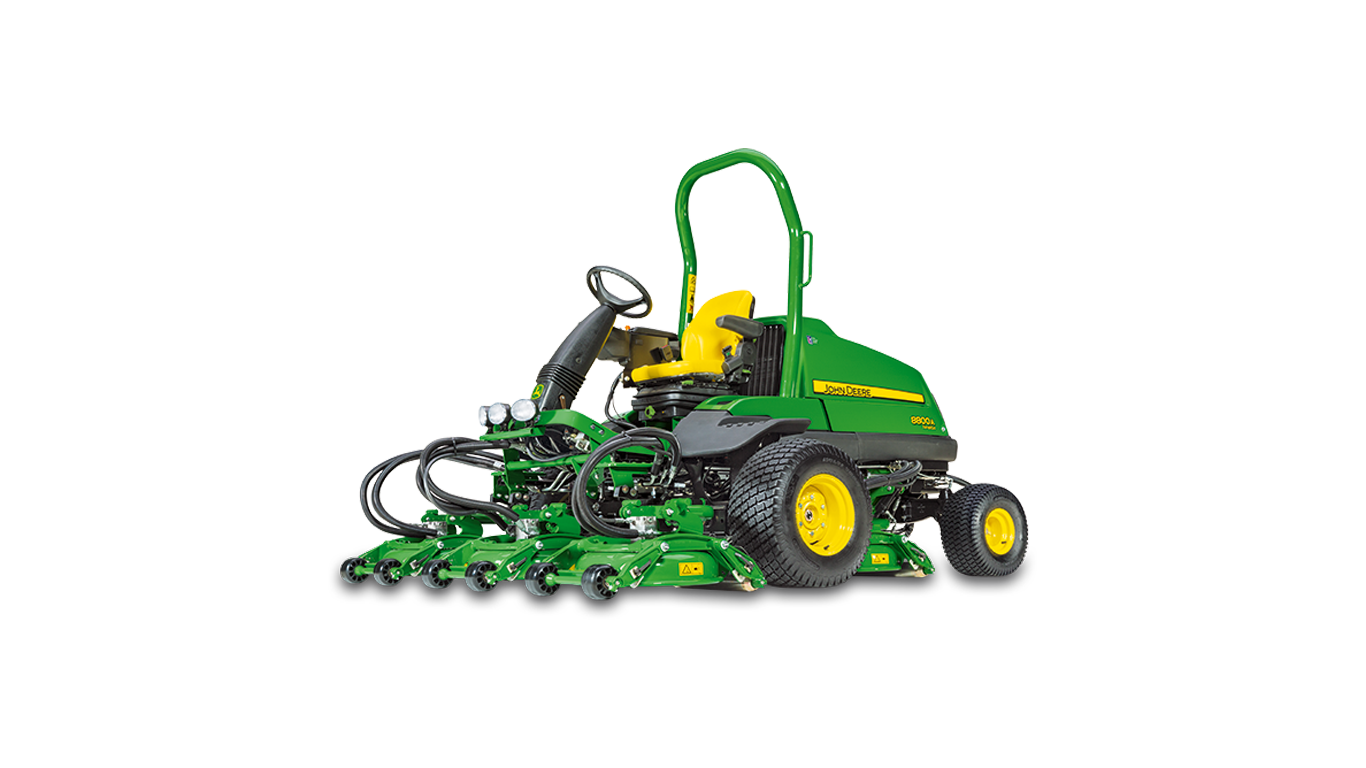

7400A TerrainCutTrim, Surrounds & Roughzitmaaiers
- Exclusief TechControl display
- Met een wachtwoord beveiligde bestuurdersinstellingen
- Verbeterd aandrijfsysteem
- Robuuste cirkelmaaidekken
Krijg de controle en de resultaten waar u altijd van gedroomd heeft
Nu kunt u uw stempel drukken op elk onderdeel van de golfbaan. Dat is de controle die u krijgt met de nieuwe A-model maaiers van John Deere. Dankzij ons TechControl display kunt u deze maaiers, ongeacht wie ze gebruikt, eenvoudig programmeren om met exacte snelheden te maaien en te draaien, om te transporteren op vooraf ingestelde snelheden en om verzekerd te zijn van brandstofbesparing. U kunt ook onderhoudsherinneringen instellen en snel nauwkeurige diagnostische feedback krijgen. En al uw bestuurders kunnen nu constantere prestaties leveren.
Hoofdkenmerken
Alles uitklappen
Alles inklappen
Uit één stuk geperste maaidekken
7400A TerrainCut™ trim- en surroundsmaaier
Uit één stuk geperste dekschaal
Frame-ondersteuning en -bescherming
Schuine slipplaat
68 cm (27 in) dek en frame
Asymmetrische achteruitworp
Dek-maaihoogtesysteem
Maaihoogte-indicator binnenzijde
Maaihoogte-indicator buitenzijde
Algemeen overzicht van de motor vanaf de linkerzijde van de machine
TechControl-display
Met wachtwoord beveiligde instellingen
Maai-instellingsscherm
Instellingsscherm Draaisnelheid
Input/output-scherm
Scherm Onderhoudstimers
Taalinstellingen
Grote wielmotoren
eHydro™
Vooruitrij- en achteruitrijpedalen
LoadMatch-instelling
Schakelmechanisme maaidek
Voordekken in- en uitschuiven voor productiviteit
Bestuurder selecteert de maaibreedte.
Rechterdek volledig uitgeschoven voor het trimmen rond bunkers
De bestuurder selecteert het dek om uit te schuiven voor het trimmen
De bestuurder schuift het dek uit om te trimmen
Uit één stuk geperste maaidekken en een stijve frameconstructie voor een maximale duurzaamheid van de dekken
Uit één stuk geperste maaidekken
7400A TerrainCut™ trim- en surroundsmaaier
De 9009A TerrainCut™ Rough-maaier is voorzien van vijf uit één stuk geperste maaidekken van 68 cm (27 in) voor een superieure productiviteit en sterkte. De cirkelmaaidekken presteren uitzonderlijk goed bij een breed scala van grassoorten, met inbegrip van warme en koude seizoen grassen.
Uit één stuk geperste dekschaal
Een sterke, geperste schaalconstructie van 3,5 mm dik is een integraal onderdeel van dit duurzame dek. De geperste schaalvorm uit één stuk staal biedt consistente sterkte in elk gebied van het dek. Dit vormt de basis van de sterkte en duurzaamheid van de dekconstructie.
Frame-ondersteuning en -bescherming
Om het dek bevindt zich een sterk, stalen frame dat is ontworpen om de schaalconstructie te beschermen. Het begint allemaal met het frame aan de bovenzijde van het maaidek, dat met bouten op de schaal is bevestigd voor extra bescherming. De voorste en achterste beugels van de rollen zijn aan het frame bevestigd, zodat wanneer de voorste en achterste rollen op obstakels stuiten, de krachten via het frame en niet via het maaidek worden overgebracht. Dankzij dit ontwerp wordt tevens de afstand van de mespunt tot de buitenrand van het dek verkleind, waardoor er dichter bij objecten als bomen en hekken kan worden getrimd.
Schuine slipplaat
Een hoekglijplaat tussen de voorrol en het maaidek beschermt de voorste lip van het maaidek in zwaar terrein, bijvoorbeeld tegen boomwortels of andere objecten. Door de glijplaat kan het maaidek over objecten bewegen, zodat de voorste rand niet in aanreking met de dekschaal kan komen met mogelijke schade als gevolg. De zijkant van het dek is tevens voorzien van een aanvullende bescherming voor het vergroten van de duurzaamheid, met een stalen staaf van 38 mm (1,5 in) hoog en 12,7 mm (0,5 in) dik, die tegen de rand van het dek is gelast.
De beugels van de rollen zijn van gietstaal met verlengde behuizing om de lagers van de rollen effectief te beschermen tegen stenen en dergelijke. De grote voorrollen kunnen worden gesmeerd, zodat water en vuil gemakkelijk kunnen worden afgespoeld. Er worden borgringen toegepast om de lagers op hun plaats te houden, waarmee de duurzaamheid en de levensduur van de voorrollen wordt verhoogd.
Het ontwerp van de achteruitworp levert de hoogste snijkwaliteit en verspreiding, zodat er minder dotvorming optreedt. Dit voorkomt het moeten nablazen van grasresten
68 cm (27 in) dek en frame
Asymmetrische achteruitworp
Het TerrainCut™ Mower 68 cm (27 in) maaidek is uitgevoerd met een asymmetrische achteruitworp met gegoten uitwerpkap voor een betere luchtstroming, met als resultaat een beter verspreiding van het gemaaide gras en een strakker maairesultaat.
De unieke vorm van de uitsparing in de dekschaal omvat een sterk afgeronde opening aan één zijde, die geleidelijk overgaat naar een grotere opening aan de andere zijde van de uitsparing. Hierdoor kan het gras het dek gelijkmatig verlaten, waardoor de kans op verstoppingen in het dek significant kleiner is geworden. Het ontwerp omvat een dekstructuur langs de onderzijde van het uitwerpgebied, die zorgt voor vermindering van de geluidsdruk, geen negatieve invloed heeft op de maaikwaliteit en die dient als voetbescherming. Hierdoor is er geen noodzaak voor een externe beveiliging, waarop zich extern gras kan verzamelen, dat vervolgens op de maaiwerkgang terecht kan komen.
Als de asymmetrische uitwerpvorm van de dekschaal wordt gebruikt in combinatie met de asymmetrische geleidingskoker, zijn de prestaties van dit dek beter dan die van de concurrentie. Dit komt doordat opeenhopingen worden voorkomen door de gladde overgangen, en omdat het uitgeworpen materiaal in een beter verdeeld patroon wordt geleid.
De verbeterde verspreiding resulteert in minder opruimen en schoonblazen achteraf, zodat de machines vroeger op de dag kunnen worden ingezet, terwijl ze tijd besparen en benodigde arbeid verminderen.
De sleutel tot een verbeterde maaikwaliteit en verspreiding is het verwijderen van maximaal éénderde van de grashoogte, samen met het gebruik van scherpe messen. In seizoenen met hoge groei moet mogelijk vaker worden gemaaid, of moet de maaihoogte hoger worden ingesteld om de verspreiding te verbeteren.
Het gereedschapsloze instelsysteem met inkepingen maakt aanpassing van de maaihoogte een fluitje van een cent
Dek-maaihoogtesysteem
Een gemeenschappelijk element bij John Deere golfmaaiers is dat aanpassingen snel en eenvoudig kunnen worden uitgevoerd, ongeacht of ze met een maaikooi of cirkelmaaidek zijn uitgevoerd. Dat is bij de 9009A TerrainCut™ Rough-maaier niet anders. Alle maaihoogte-instellingen kunnen zonder gereedschap worden uitgevoerd door een innovatief systeem met inkepingen. Dit systeem is vergelijkbaar met dat van de Quick-Adjust 5- en Quick-Adjust 7 kooimaaiunits.
De maaihoogte op de 9009A TerrainCut wordt versteld door de hendels op ieder uiteinde van de voor- en achterrollen naar buiten te trekken. Met de hendel naar buiten getrokken, geeft u een korte ruk om de tanden uit de nokjes te ontkoppelen. Hierdoor kunnen de rollen zonder belemmering eenvoudig omhoog en omlaag worden gekanteld.
Maaihoogte-indicator binnenzijde
Maaihoogte-indicator buitenzijde
Zoek de maaihoogte-indicator aan binnenzijde van de verstelarm en lijn de lippen uit, of gebruik de bovenkant van de verstelarm om de hoogte op de maaihoogte-indicator aan buitenzijde uit te lijnen. Laat de inkepingen weer op hun plaats komen door de hendels terug naar binnen te draaien om de maaihoogte vast te zetten. Er is geen gereedschap nodig voor het uitvoeren van de verstelling.
De instelling moet zowel bij de voorste als de achterste rol worden uitgevoerd en beide rollen hebben dezelfde instelprocedure. Tevens is op de achterzijde van het maaidek een maaihoogtesticker aangebracht die als leidraad dient voor het instellen van de maaihoogte.
De maaihoogte van de 9009A is instelbaar van 1,9 cm (3/4 in) tot (10,2 cm (4 in), in stappen van 0,64 cm (1/4 in).
Het maaihoogtesysteem is opnieuw ontworpen op basis van de vorige modellen, met toevoeging van een langere en stevigere hendel. Er is gehard materiaal voor de inkepingen toegepast voor een verbeterde duurzaamheid en bestandheid tegen roest en vuil.
De krachtige turbodieselmotor biedt het hoogste vermogen in zijn klasse
Algemeen overzicht van de motor vanaf de linkerzijde van de machine
Kracht begint bij de motor, en de 7400A TerrainCut™ trim- en surroundsmaaier biedt een overvloed aan vermogen en prestaties. De turbodieselmotor met zijn vermogen van 37,1 pk* (27,7 kW) bij 2600 t/min is dezelfde motor die wordt gebruikt in de PrecisionCut™ en E-Cut™ Hybrid fairwaymaaiers, die een uitstekende reputatie op het gebied van vermogen en prestaties heeft.
De 7400A TerrainCut trim- en surroundsmaaier biedt het hoogste vermogen in zijn klasse. Dat is belangrijk omdat de krachtige motor voldoende reserve biedt voor het oprijden van heuvels, terwijl voldoende vermogen overblijft voor het aandrijven van de maaidekken van 68,6 cm in weelderig en dik gras.
Het inlaatluchtsysteem is eveneens ontworpen om schone lucht aan te zuigen vanaf de voorzijde van de machine achter de bestuurdersstoel, en geen vuile lucht vanaf de achterzijde van de machine. Dit verbetert het vermogen en de efficiëntie van de motor.
*Informatie over het motorvermogen en -koppel wordt geleverd door de fabrikant van de motor en dient alleen voor vergelijkingsdoeleinden. Het daadwerkelijke motorvermogen en -koppel is lager. Raadpleeg de website van de fabrikant van de motor voor extra informatie.
Het TechControl-display maximaliseert prestaties en uptime door een betere werking en diagnose mogelijk te maken
TechControl-display
Met wachtwoord beveiligde instellingen
Het grote en eenvoudig af te lezen TechControl-display biedt meer bedieningsgemak
Met het met wachtwoord beveiligde TechControl-display kan de maaisnelheid, draaisnelheid en transportsnelheid eenvoudig worden ingesteld of gewijzigd om prestatieveranderingen bij verschillende bestuurders te beperken.
Maai-instellingsscherm
Pas de maai- of transportsnelheid snel aan zodat deze altijd past bij de veranderende omstandigheden. De instelling kan nauwkeurig worden aangepast aan de hand van de snelheidsmeter-app op een smartphone of GPS (Global Positioning System)-apparaat.
Instellingsscherm Draaisnelheid
Gebruik de TechControl om de machine af te remmen in bochten tijdens het maaien en voorkom beschadiging van de ondergrond en agressief stuurwerk.
De draaisnelheidsregeling wordt ingeschakeld tijdens het maaien en wanneer de maaieenheden omhoog staan in bochten. Zodra de bocht is gemaakt en de maaieenheden weer zijn gedaald, hervat de machine de ingestelde maaisnelheid.
De draaisnelheid is een percentage van de maaisnelheid. Een instelling van 100% betekent dat de draaisnelheidsregeling uit staat of dat de draaisnelheid 100% van de maaisnelheid is. Een draaisnelheidsinstelling van 50% betekent dat slechts 50% van de ingestelde maaisnelheid bereikt kan worden in bochten.
Een voorbeeld:
Maaisnelheid = 9,66 km/u (6 mph)
Bochtsnelheid ingesteld op 50 procent
Maximum bochtsnelheid is 4,83 km/u (3 mph)
Input/output-scherm
Scherm Onderhoudstimers
De A-model PrecisionCut™-, E-Cut™ Hybrid- en TerrainCut™-maaiers beschikken over de nieuwste diagnosemiddelen via het TechControl-display. Vrijwel alle diagnoses kunnen worden uitgevoerd vanuit de bestuurdersstoel.
De TechControl heeft ingebouwde visuele diagnosemogelijkheden voor snelle en eenvoudige machinediagnoses, voor een maximale uptime. Met het systeem kan een monteur de input en output van het elektrische systeem zien. De monteur kan ook opgeslagen controllercodes van de machine zien om te helpen met het oplossen van problemen die onder het werk zijn opgetreden.
De TechControl geeft ook meldingen weer voor onderhoud van de hydrauliek- of motorolie, aan de hand van onderhoudstimers zodat u weet wanneer het benodigde onderhoud moet worden uitgevoerd.
Taalinstellingen
Kies uit een lijst met verschillende talen voor de TechControl.
Waarschuwingsmeldingen voor de bestuurder in TechControl geven aan wanneer er een probleem ontstaat onder het werk.
Beschrijving |
Hydrauliekolietemperatuur te hoog |
Hydrauliekoliefiltervervuiling |
Motoroliedruk laag |
Temperatuur koelvloeistof |
Motor maaikooi |
Accuspanning |
eHydro™ hydrostatische pomp en wielmotoren met grote capaciteit voor serieuze heuvelklimcapaciteiten
Grote wielmotoren
eHydro™
de eHydro™ tractiepomp en wielmotoren in het nieuwe A-model bieden ongekende prestaties, tractie en werking.
We hebben het nieuwe systeem ontworpen om in de meest veeleisende omstandigheden te werken. Het tractieaandrijfpompdebiet is met 35% verhoogd en de wielmotoren hebben 17% meer inhoud in vergelijking met eerdere modellen. Deze verbeteringen aan het tractiesysteem maken de A-modellen ideaal voor heuvelachtig terrein en leveren superieure prestaties en tractie op de baan.
Het nieuwe tractiesysteem in de A-modellen wordt aangedreven door een servo-gestuurde hydrostatische pomp. De pomp wordt niet meer mechanisch bediend via koppelingen maar elektronisch.
Het tractie-aandrijfsysteem bevat nu ongeveer 110 onderdelen minder in vergelijking met vorige modellen. In het nieuwe ontwerp zijn ook twee afstellingen geschrapt. Betrouwbare dagelijkse werking en een vereenvoudiging van het aandrijfsysteem betekent geen koppelingen meer om af te stellen of te repareren en minder routine-onderhoud.
Vooruitrij- en achteruitrijpedalen
De bestuurder wordt ook fan van de eHydro. Pedalen kunnen makkelijker worden ingetrapt, zodat bestuurders minder vermoeid raken na vele uren maaien.
De elektronische instelling LoadMatch™ compenseert de machinesnelheid om de maaiunits bekrachtigd te houden en de maaikwaliteit te behouden
LoadMatch-instelling
LoadMatch is een elektronische instelling in het TechControl-display waarmee beheerders meer controle hebben over de machine en de werking op het veld.
De meeste bestuurders maaien zo snel als de maai-instelling toestaat en houden het gaspedaal volledig ingetrapt. Onder sommige omstandigheden kan dit echter leiden tot slechte maaikwaliteit.
Een voorbeeld is een achterstand met maaien dankzij slecht weer. Het gras is lang en dikbegroeid en om die hoeveelheid gras in één keer te maaien, moet de bestuurder de tractiesnelheid verlagen. Zo kunnen de maaieenheden de juiste draaisnelheid aanhouden, het gras verwerken en goed maaien in één keer. Door geen snelheid te minderen wordt gras gemist en kan het resultaat ongelijk ogen. Zo ziet het gras er na het maaien niet mooi uit en gaat daarnaast de productiviteit omlaag omdat het dikke gras nogmaals gemaaid moet worden voor een goed resultaat.
De LoadMatch-functie compenseert de tractiesnelheid van de machine om de maaiunits bekrachtigd te houden. In de lange, dikbegroeide omstandigheden zoals hierboven heeft de bestuurder met LoadMatch ingeschakeld nog steeds het gaspedaal volledig ingetrapt maar voelt de machine de last en verlaagt de tractiesnelheid om het gras juist te maaien in één keer. Zodra de last is verlaagd, herstelt de machine de normale maaisnelheid.
Met LoadMatch is de beheerder de baas over de maaikwaliteit in plaats van de bestuurder.
Altijd de gewenste breedte—aanpassing aan de omstandigheden met een druk op de knop
Met een maaibreedte van zowel 172 cm als 182 cm, die met een druk op een knop kan worden gewijzigd, zorgt de 7400A trim en surroundsmaaier ervoor dat alle gras op zijn pad wordt gemaaid, zowel op vlak als heuvelachtig terrein.
De smallere maaibreedte wordt aanbevolen voor heuvelachtig terrein en korte bochten waarbij meer maaioverlap vereist is om te garanderen dat al het gras word gemaaid. Deze breedte breidt de totale maaioverlap van de machine uit om de maaikwaliteit te garanderen. Er blijft geen ongemaaid gras over op heuvelachtig terrein of op terreinen waarop korte bochten moeten worden gemaakt.
.Deze exclusieve functie zorgt voor een toename van de productiviteit in vergelijking met concurrerende machines die op de markt zijn. De grootste maaibreedte-instelling wordt geadviseerd voor vlak terrein met lange rechte banen. Deze maaibreedte biedt een maximale productiviteit met minimale overlap.
Schakelmechanisme maaidek
Voordekken in- en uitschuiven voor productiviteit
Terwijl bij een aantal machines op de markt de complete hefarmen moeten worden vervangen om van een maaibreedte van 172,7 cm naar een maaibreedte van 188 cm om te schakelen, kan deze aanpassing bij de 7400A maaier vanuit de stoel worden gedaan, door de frontdekken hydraulisch in of uit te schuiven, zonder dat extra onderdelen hoeven te worden aangeschaft. Een druk op de knop is voldoende.
Bestuurder selecteert de maaibreedte.
Het wijzigen van de maaibreedte is dankzij het width-on-demand systeem eenvoudig en kan worden uitgevoerd terwijl de maaidekken zich op de grond bevinden of opgetild zijn. Gebruik gewoon de width-on-demand schakelaar op de command arm om de maaidekken verder uit elkaar te bewegen naar de maaibreedte van 188 cm of naar elkaar toe te bewegen naar de maaibreedte van 172 cm.
Dit vergroot de productiviteit doordat de maaibreedte optimaal aan het betreffende terrein kan worden aangepast. Terwijl het terrein eveneens twee verschillende maaibreedten kan vereisen. Zo kan de kleinste maaibreedte 172 cm bijvoorbeeld worden gebruikt op hellingen of rond bunkers. Zodra het terrein vlakker wordt en de extra overlap niet meer nodig is, kan worden overgeschakeld op de grootste breedte 188 cm. De breedte van 188 cm vergroot de productiviteit met 9 procent ten opzichte van de maaibreedte van 172 cm.
Een golfclub bepaalt zelf hoe dit systeem in de praktijk wordt gebruikt. Er zijn gebieden op de golfbaan waar elke maaibreedte van pas komt, teneinde de productiviteit te optimaliseren en de klus sneller te kunnen klaren, en dat met een uitstekende maaikwaliteit.
Reach-trimmingsysteem—uitschuiven om rond bunkers en andere moeilijk bereikbare plaatsen te trimmen
Rechterdek volledig uitgeschoven voor het trimmen rond bunkers
Ondervindt u problemen bij het trimmen rond bunkers? De 7400A TerrainCut™ trim- en surroundsmaaier biedt hulp. Uitgerust met het unieke Reach-trimmingsysteem zoekt de 7400A maaier aansluiting met bunkers en trimt zonder problemen de randen hiervan.
Met het Reach-trimmingsysteem kan een van de voorste dekken naar opzij worden versteld, zodat het 38 cm voorbij de buitenste rand van het wiel uitsteekt voor het trimmen. Als maar één dek wordt versteld, blijft het zwaartepunt van de machine consistenter, wat ten goede komt aan de algehele stabiliteit van de machine.
Geadviseerd wordt de buitenste gebieden rond de bunker of andere gebieden die moeten worden getrimd eerst te maaien, en vervolgens het Reach-trimmingsysteem te gebruiken als laatste traject.
De bediening van het Reach-trimmingsysteem is uiterst eenvoudig. Het lijkt op het verstellen van de buitenspiegels van een auto. Voor het instellen van de spiegels is er een schakelaar voor het selecteren van de betreffende spiegel en een andere schakelaar voor het instellen van de richting waarin de spiegel moet worden bewogen.
De bestuurder selecteert het dek om uit te schuiven voor het trimmen
De bestuurder schuift het dek uit om te trimmen
Om het Reach-trimmingsysteem te kunnen gebruiken, moet de keuzeschakelaar naar links worden gezet om het maaidek linksvoor te selecteren of naar rechts om het maaidek rechtsvoor te selecteren. De keuzeschakelaar is de schakelaar met de gele stickers.
Druk vervolgende de schakelaar voor uitschuiven/intrekken naar links om het linkermaaidek uit te schuiven of naar rechts om het rechtermaaidek uit te schuiven. Hoe langer de schakelaar wordt ingedrukt, hoe verder het dek uitschuift, totdat de uiterste positie op 38 cm voorbij de buitenkant van de band wordt bereikt. Het systeem is nu zo ingesteld dat rond een bunker of een ander te trimmen gebied kan worden getrimd.
Om de dekken in te schuiven is het voldoende de mode-select schakelaar in de middenstand te zetten, of de heffen/zakken hendel naar achteren te trekken om de dekken te heffen en automatisch in hun neutraalstand terug te brengen.
Het Reach-trimmingsysteem verhoogt de productiviteit doordat moeilijk bereikbare plaatsen gemakkelijker bereikbaar worden, maar dit gaat niet ten koste van de algehele stabiliteit van de machine wanneer slechts één dek wordt uitgeschoven voor het trimmen.
-
