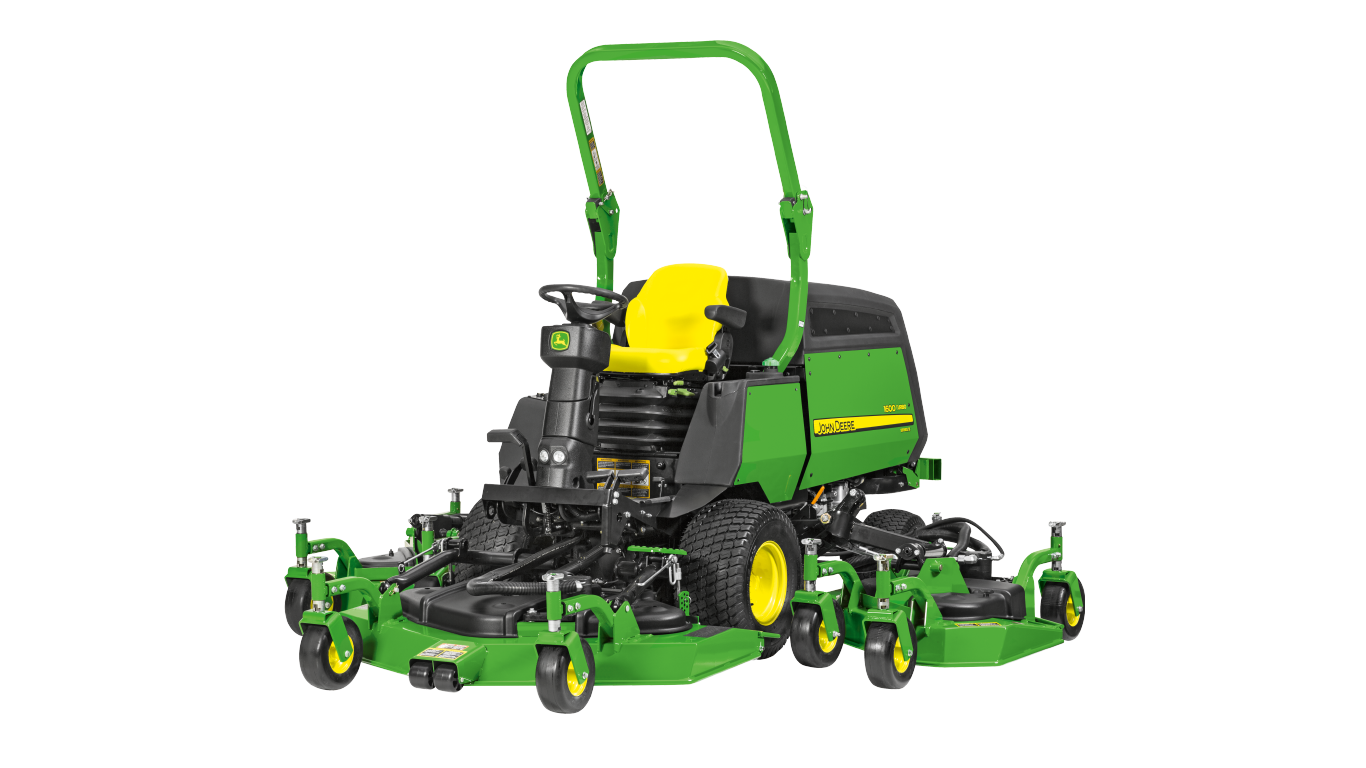

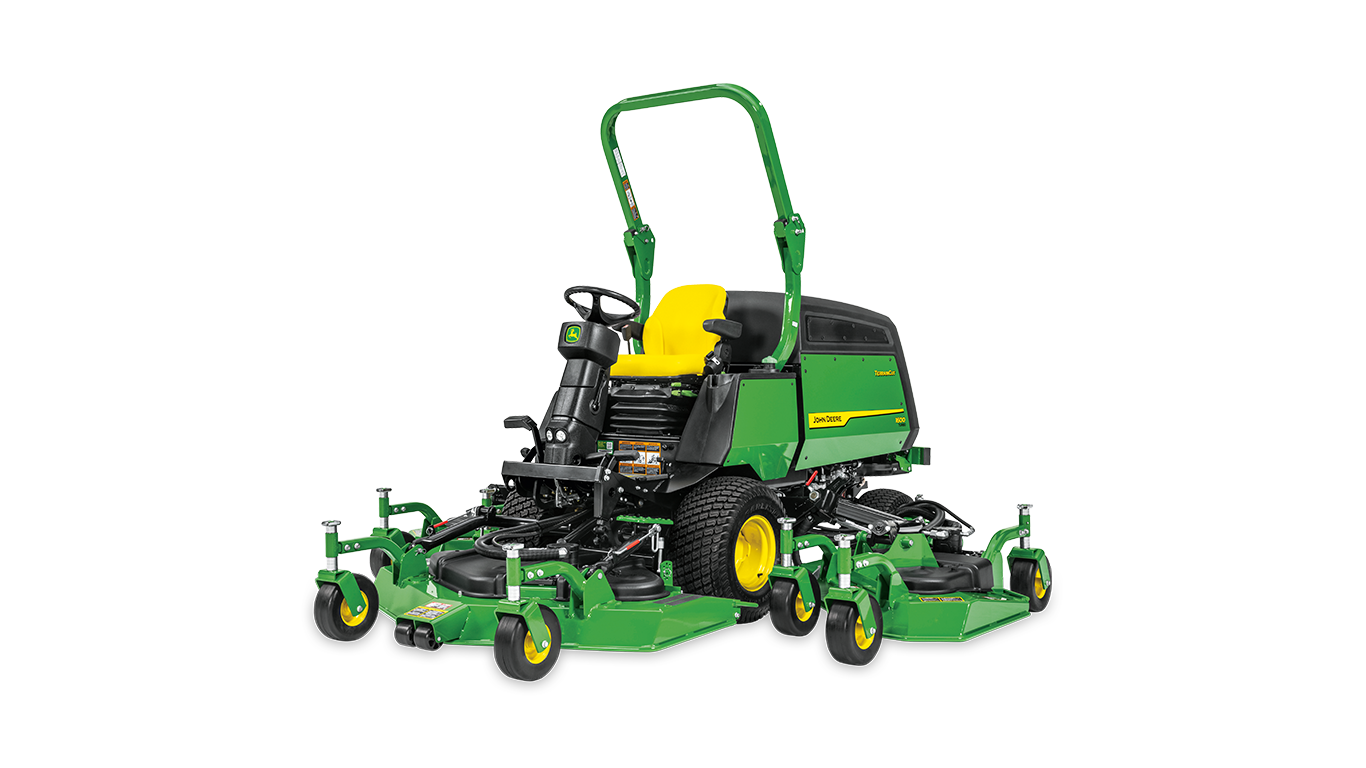

1600T Series IIIcirkelmaaier voor grote oppervlakten
- Naar behoefte of permanente vierwielaandrijving.
- Gebouwd voor het maaien van grote oppervlakten
- De dekken zijn vervaardigd uit 7-mal staal met extra beschermingsstaaf van 19 mm
FANTASTISCHE TRACTIE OP HELLINGEN
De 1600T-serie III biedt keuze tussen inschakelbare en permanente vierwielaandrijving. Dit model wordt standaard geleverd met differentieelslot. De vleugeldekken kunnen onder een hoek van 45 graden omhoog of 20 graden omlaag maaien en staan zo garant voor een onberispelijke maaibeurt.
MAAIEN VAN GROTE OPPERVLAKTEN GEMAKKELIJK GEMAAKT
De ergonomische bedieningen en de volledig instelbare, luchtgeveerde stoel zorgenervoor dat de bestuurder de hele dag fris en gefocust blijft.
Specificaties
Belangrijkste specificaties
| Motor - Fabrikant/model | 4TNV86CT-DJWM (T4) | |||
|---|---|---|---|---|
| Motor - Vermogen | Brutovermogen SAE J1995 bij 3000 tpm, PS 60 hp 44 kW |
|||
| Brandstofinhoud | 22 U.S. gal. 83,3 L |
|||
| Maaidekken - Afmetingen | 62, 94, 128 in. 157, 239, 325 cm |
|||
| Kantelsnelheid mes | 13 fpm 3.962 m/min |
|||
| Type transmissie | Hydrostatisch | |||
| Snelheidsbereik | ||||
| Aabdrijfwielen | 26x12-12 | |||
| Zwenkwielen | Zijdek: Vier, 11x4-5, massief Voormaaidek: Twee, 11x4-5, massief |
|||
| Garantie | Om de 2 jaar |
Motor
| Fabrikant/model | ||||
|---|---|---|---|---|
| Model | 4TNV86CT-DJWM (T4) | |||
| Cilinderinhoud | 127,6 cu in. 2,091 L 2.091 cc |
|||
| Boring en slag | 3,4x3,5 in. 86x90 mm |
|||
| Inspuiting | Direct | |||
| Starthulp | Gloeibougie motor | |||
| Cilinders | Vier | |||
| Cyclus | Vier | |||
| Vermogen | Brutovermogen SAE J1995 bij 3000 tpm, PS 60 hp 44 kW |
|||
| Nominaal motortoerental | 3 rpm | |||
| Bedrijfsbereik | Met isochroon motormanagement 1400-3030 rpm | |||
| Smering | Onder druk bij de lobbenpomp | |||
| Oliefilter | Diepte | |||
| Koelsysteem | Vloeistofgekoeld met water, centrifugaal | |||
| Inhoud koelsysteem | 2,5 U.S. gal. 7,5 L |
|||
| Vulhoeveelheid carter | 6,1 U.S. qt 5,8 L |
|||
| Compressieverhouding | 19:01 | |||
| Koppel (netto continu bij 3000 tpm) | 103 lb-ft 140 Nm |
|||
| Maximaal koppel per SAE J1349 (netto continu) | 117,3 lb-ft 159 Nm |
|||
| Luchtfilter | Dubbel element, droogfilter | |||
| Indicator luchtfiltervervuiling | Standaard, progressief type | |||
| Motoruitschakeling | Toets | |||
| Positie radiateur | Achtergemonteerd | |||
| Radiatorlamellen | 10 ribben per inch | |||
| Vermogen (netto interval) |
Brandstofsysteem
| Type brandstof | Diesel | |||
|---|---|---|---|---|
| Brandstofopvoerpomp | Elektrisch | |||
| Brandstoffilter | Vervangbaar, opdraaibaar | |||
| Waterbezinkselkolf | Vervangbaar element met 100 mazen | |||
| Koudestartapparaat | Verbeterde timing voor betere koude start | |||
| Brandstofinhoud | 22 U.S. gal. 83,3 L |
|||
| Type brandstofpomp | Mechanisch | |||
| Brandstofvulhals | 3 in. 7,6 cm |
|||
| Locatie brandstoftank | Linkerzijde van de machine | |||
| Zelfontluchtend | Het systeem is zelfontluchtend vanwege de elektrische brandstoftoevoerpomp |
Brandstofverbruik
| Vollast | 3,33 U.S. gal./hr 12,7 L/hr |
|||
|---|---|---|---|---|
| Halve last | 1,93 U.S. gal./hr 7,31 L/hr |
Hefsysteem werktuig
| Type | Hydraulisch, open centraal | |||
|---|---|---|---|---|
| Hefcilinders | Boring 2 in. 50,8 mm |
|||
| Pomp | Versnelling |
Elektrisch systeem
| Laadsysteem | Soort auto | |||
|---|---|---|---|---|
| Dynamo | 75 amp | |||
| Accuspanning | 12 V | |||
| Koudestartvermogen accu | 675 CCA | |||
| Vermogen startmotor | 1,9 hp 1,4 kW |
Hydraulisch systeem
| Wielaandrijvingspomp | Cilinderinhoud, axiale zuigerpomp, 3 cu in. 49 cc |
|||
|---|---|---|---|---|
| Motor | Cilinderinhoud, axiale zuigerpomp, 2 cu in. 33 cc |
|||
| Type | Gesloten circuit, hydrostatisch | |||
| Overdrukklep stuurinrichting | 1.087 psi | |||
| Werktuig ontlasten | 1.6 psi | |||
| Capaciteit hydraulisch reservoir | 14 U.S. gal. 53 L |
Aandrijflijn
| Type transmissie | Hydrostatisch | |||
|---|---|---|---|---|
| Type aandrijflijn | Dubbeltoerig | |||
| Transmissie | Tuff Torque (Kanzaki) | |||
| Vierwielaandrijving (4WD) | Permanent of inschakelbaar | |||
| Type vierwielaandrijving (4WD) | Mechanische achterwielaandrijving | |||
| Differentieelslot | Mechanisch, voetbediend | |||
| Eindaandrijving | Planeet |
Remmen
| Type | Interne natte schijf | |||
|---|---|---|---|---|
| Stuurremmen | Standaard | |||
| Parkeerremmen | Handrem |
Rijsnelheid bij
| Snelheidsbereik | ||||
|---|---|---|---|---|
| Lage snelheid vooruit | 0-9 mph 0-14,5 km/h |
|||
| Hoge snelheid vooruit | 0-15 mph 0-24 km/h |
|||
| Lage snelheid achteruit | 0-4,5 mph 0-7,2 km/h |
|||
| Hoge snelheid achteruit | 0-7,5 mph 0-12 km/h |
Geluidsniveau (zonder cabine)
| Met dek | 94 dBA | |||
|---|---|---|---|---|
| Zonder dek | 89 dBA |
Frame
| Frametype | Gelast, buisvormig staal | |||
|---|---|---|---|---|
| Dikte | 11 gauge 0,120 in. 3 mm |
Stuurinrichting
| Type | Vermogen, hydrostatisch | |||
|---|---|---|---|---|
| Kantelbaar stuur | Standaard | |||
| Draaiingen grendel-tot-grendel | 2,5 | |||
| Draaicirkel | 39 in. 99 cm |
Bestuurdersplatform
| Stoel | Verstellingsposities Multi Armleuningen Ja, instelbaar Luchtgeveerde stoel, verstelbaar, luxe, hoge rug, rughoekverstelling, verstelbare lendenondersteuning, standaard armleuningen |
|||
|---|---|---|---|---|
| Veiligheid | Vergrendelingssysteem en bestuurdersaanwezigheidssysteem |
Banden
| Aabdrijfwielen | Druk 30 psi , 206,8 kPa (voorzijde) 28 psi, 193,1 kPa (achterzijde) 26x12-12 |
|||
|---|---|---|---|---|
| Stuurwielen (achter) | 18x9,5-8 | |||
| Spoorbreedte | Multi-Trac | |||
| Ply Rating | 6 PR (beide) |
Afmetingen
| Lengte (met dek) | 132 in. 335 cm |
|||
|---|---|---|---|---|
| Wielbasis | 60 in. 152 cm |
|||
| Spoorbreedte | 52 in. 131 cm |
|||
| Breedte met dekken neergelaten | 134 in. 340 cm |
|||
| Hoogte met koprolbestendige structuur (ROPS) | Rolbeugels omhoog, 98 in. 249 cm Rolbeugels omlaag, 74 in. 188 cm Met rolbeugel met kap met vier stijlen, 82 in. 208 cm |
|||
| Transportbreedte | 84 in. 213 cm |
|||
| Afstand tot de grond | 6,5 in. 16,5 cm |
|||
| Ongemaaide cirkel gras zonder remmen | ||||
| Voertuiggewicht | 4.173 lb 1.892,8 kg |
|||
| Machinegewicht zonder het dek | 3.264 lb 1.474,2 kg |
Koprolbestendige structuur (ROPS)
| Type | Standaard inklapbare rolbeugel met twee stijlen of overkapte rolbeugel met vier stijlen voldoet aan de ISO21299-standaard |
|---|
Bedieningselementen
| Gashendel | Hand | |||
|---|---|---|---|---|
| Vooruit/achteruit | Tweepedaals | |||
| Hefsysteem maaier | Drie twee-functie schakelaars | |||
| Parkeerrem | Voetpedaal/schijf | |||
| Indicatielampjes | Motorluchtverwarming, oliedruklampje, motortemperatuurlampje, brandstofmeter, temperatuurlampje hydraulische olie | |||
| Inschakelen aftakas (PTO) | Type Hydraulisch, onafhankelijk Elektrische solenoïdeschakelaar |
|||
| Inschakelen/uitschakelen aftakas (PTO) | Elektrische solenoïde | |||
| Aandrijfpomp dek | Cilinderinhoud, axiale zuigerpomp, 2,48 cu in. 40,6 cc |
|||
| Maaidekmotor | Type Hydraulisch, open centraal, gesloten circuit Cilinderinhoud, tandwielmotor, 2,5 cu in. 41 cc |
|||
| Stroomkring | Serie |
Maaidekken
| Aandrijving dek | Hydraulisch, gesloten circuit | |||
|---|---|---|---|---|
| Assen | Hittebehandeld, diameter, 1 in. 2,54 cm |
|||
| Smeerbare aslagers | Ja | |||
| Energie-absorberende zijdekken | Ja | |||
| Stroomkring dek | Serie | |||
| Mesaandrijving | C-sectie, V-riem | |||
| Afmetingen | 62, 94, 128 in. 157, 239, 325 cm |
|||
| Maaibreedte centraal dek | 62 in. 157 cm |
|||
| Maaibreedte zijdek | 42 in. 107 cm |
|||
| Transportvergrendeling | Standaard | |||
| Uitworp | Achter | |||
| Dekconstructie | Gefabriceerd staal | |||
| Dikte dek | 7 gauge 0,180 in. 4,6 mm |
|||
| Maaihoogtebereik | 1-5,5 in. 2,5-13,9 cm |
|||
| Zweefvermogen zijdek | Omhoog (inschakeling aftakas worden behouden) 45 graden Omlaag (inschakeling aftakas worden behouden) 20 graden |
Maaisnelheid
| Efficiëntie in het veld van 80 procent | 85% veldefficiëntie bij 10 mph 16 km/h 11 acres/hr |
|---|
Steunwielen
| Type | Massief | |||
|---|---|---|---|---|
| Zwenkwielen zijdek | Vier, 11x4-5, massief | |||
| Zwenkwielen frontdek | Twee, 11x4-5, massief |
Messen
| Totaal aantal maaimessen | Zeven, drie in het midden en twee aan elke zijde | |||
|---|---|---|---|---|
| Lengte van het blad | 22 in. 55,88 cm |
|||
| Mesbreedte | 2,5 in. 6,35 cm |
|||
| Dikte van het blad | 0,312 in. 0,79 cm |
|||
| Kantelsnelheid mes | 13 fpm 3.962 m/min |
|||
| Verwisselbare maaimessen tussen alle dekken | Ja |
Opmerkingen van de koper
| Garantie | Om de 2 jaar | |||
|---|---|---|---|---|
| Certificering | ANSI B71.4 |
Aanvullende informative
| Datum dat de informatie verzameld is | 12 okt. 2017 |
|---|
*De gegevens over het motorvermogen en de torsie worden door de motorfabrikant ten behoeve van vergelijking geleverd. De daadwerkelijke pk- en torsiewaarden liggen lager. Bezoek de website van de motorfabrikant voor aanvullende informatie.
De productkenmerken zijn gebaseerd op gepubliceerde informatie ten tijde van de publicatie. Productkenmerken kunnen zonder aankondiging worden gewijzigd. Neem contact op met uw lokale John Deere dealer voor meer informatie.
